Рентгеновские аппараты «ЭТНА-М»

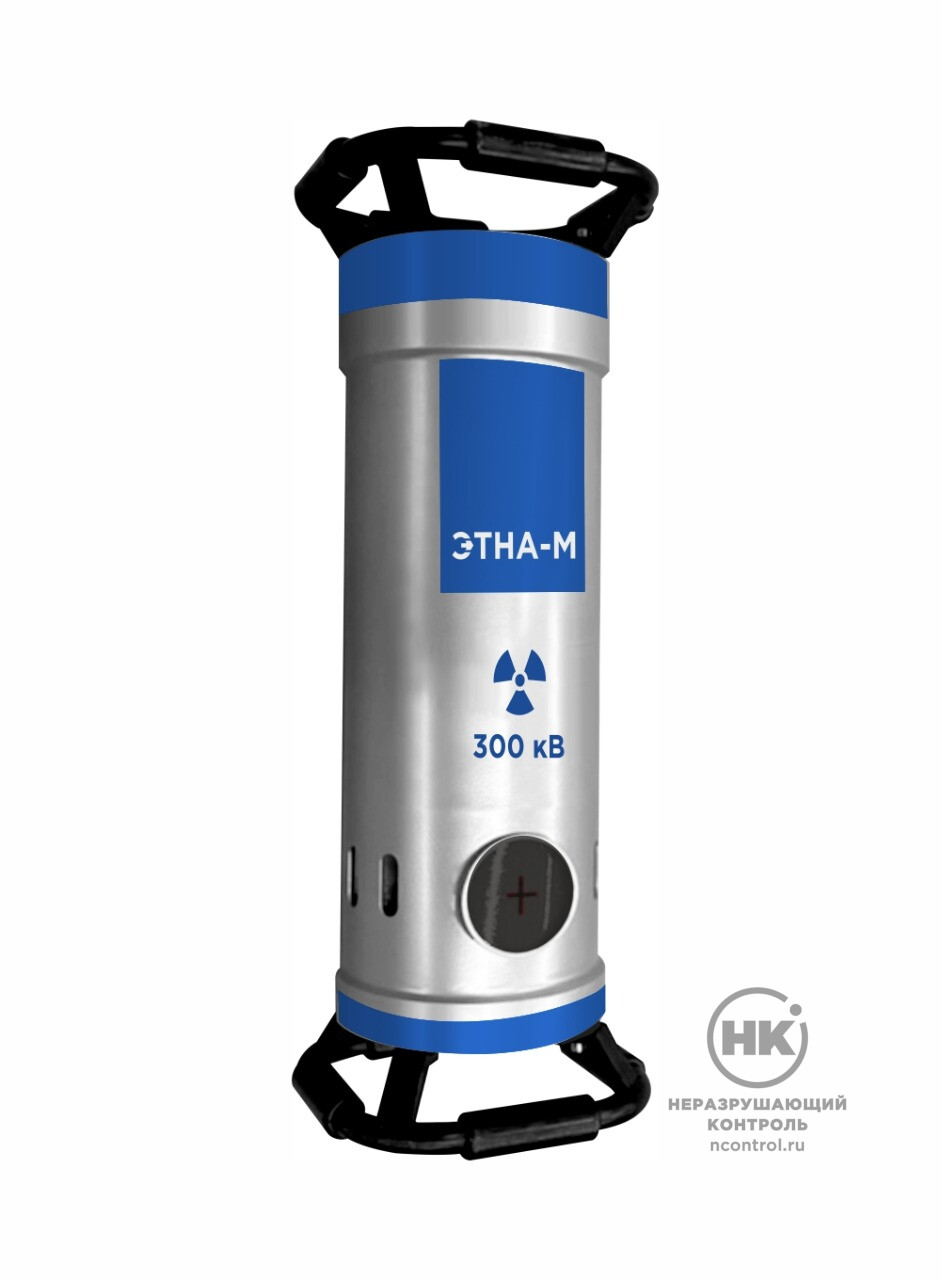

Рентгеновские аппараты «ЭТНА-М» [фото №3]

Купить

Задать вопрос о товаре

Универсальные рентгеновские аппараты неразрушающего контроля «ЭТНА-М» предназначены для контроля сварных соединений, наплавок, литых деталей, трубопроводов, сосудов и металлоконструкций в цеховых и полевых условиях. Данные рентгенаппараты могут применяться в различных отраслях промышленности: в нефтегазовой, энергетической, химической, строительной и машиностроительной. Климатическое исполнение позволяет эксплуатировать оборудование при экстремальных температурах и осадках.

Рентгеновские аппараты «ЭТНА-М» (серия мини) с металлокерамической трубкой спроектированы с оптимальным соотношением масса-габаритных характеристик и производительности. В модельном ряду представлены как направленные, так и панорамные версии с различными диапазонами напряжений, что позволяет подобрать оптимальную конфигурацию под конкретные задачи — от контроля тонкостенных труб до толстостенных сосудов давления. Аппараты стабильно работают в температурном диапазоне от -30ºС до +40ºС, устойчивость к вибрациям и стабильно работают в условиях отсутствия стационарного питания.

От 14 кг
Легкий вес аппарата

Документы в PDF

Скачать карточку в формате PDF

Преимущества

Металлокерамическая трубка обеспечивает стабильную работу в любых эксплуатационных условиях
Аппараты имеют малый вес в сравнении с аналогами, что облегчает установку на объектах контроля и транспортировку.
Быстрый ремонт и обширный склад запасных частей.
Подменный фонд аппаратов – если ваш аппарат требует сервисного обслуживания, мы предоставляем оборудование на замену, чтобы вы не останавливали работу.
Тест-драйв и демонстрации в максимально сжатые сроки – мы оперативно выезжаем на объект или приглашаем в офис для тестирования аппаратов на ваших реальных задачах, чтобы вы оценили качество до покупки.
Совместимы с комплексами цифровой радиографии.
При работе в паре с комплексами цифровой радиографии аппараты «ЭТНА-М» обеспечивают стабильное изображение без полос и артефактов благодаря высокой чистоте генерируемого излучения.

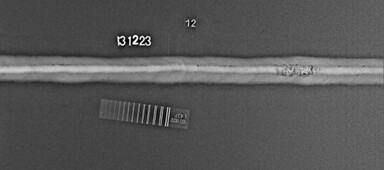

Рентгеновские аппараты «ЭТНА-М» фото 1

Изображение, полученное с использованием аналога

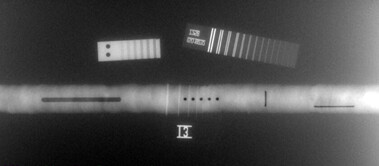

Рентгеновские аппараты «ЭТНА-М» фото 2

Изображение, полученное с использованием ЭТНА-М

Блок излучателя

Все аппараты выпускаются с металлокерамическими рентгентрубками. размещенными в герметичном корпусе, заполненном элегазом (SF6) для надежной высоковольтной изоляции.

Блок питания и управления

Пульт управления представляет собой современный микропроцессорный блок с интуитивным интерфейсом на русском языке, обеспечивающий полный контроль над процессом.

Компактные размеры: не более 290×165×300 мм
Легкий вес: не более 9 кг
Среднечастотный выходной инвертор для стабильной работы

Интеллектуальные функции

Автоматическая программа тренировки. Алгоритм тренировки адаптируется под длительность простоя — после короткого перерыва используется стандартный режим, после длительного — расширенный.
Встроенная система самодиагностики постоянно контролирует состояние узлов, ведет внутренний журнал ошибок и статусов, а при необходимости выводит информацию на экран.

Дистанционное управление

Встроенная функция дистанционного радиоуправления позволяет оператору находиться на безопасном расстоянии от источника излучения, полностью контролируя процесс контроля.

Развитая система безопасности

Пульт оснащен многоуровневой системой безопасности: замок с ключом предотвращает несанкционированное включение, внешний разъем позволяет подключить блокировку дверей защитной камеры.
При возникновении любых нештатных ситуаций — от перегрузки до перегрева — система автоматически отключает высокое напряжение, обеспечивая полную безопасность оператора и оборудования.

Оснастка для контроля

Собственная разработка оснастки под любые задачи – проектируем и изготавливаем нестандартные устройства позиционирования, фиксаторы и штативы для сложных швов, тройников и захлестов, которые не просвечиваются обычными методами.
Также сами изготавливаем коллиматоры, диафрагмы, стабилизаторы и источники автономного питания для сложных климатических условий.

Гарантия

Наша сервисная политика направлена на то, чтобы вы никогда не останавливали работу даже в случае непредвиденных ситуаций.

Подменный фонд на время ремонта

Если ваш аппарат «ЭТНА-М» потребовал сервисного обслуживания, мы предоставляем подменное оборудование из нашего резервного фонда. Вы продолжаете работу на объекте без простоев, а все ремонтные вопросы решаются параллельно.

Тест-драйв перед покупкой

Мы уверены в качестве нашей техники и предлагаем убедиться вам перед покупкой. Вы можете протестировать аппараты «ЭТНА-М» на ваших реальных задачах до принятия решения о покупке. Наши специалисты оперативно выедут на ваш объект или пригласят вас на нашу площадку для демонстрации. Вы увидите реальные снимки, оцените эргономику и убедитесь, что оборудование справляется именно с вашими задачами.

Комплектация

Рентгеновский генератор
Пульт управления
Соединительный кабель
Кабель питания
Провод заземления
Предохранитель (3А)
Сумка для принадлежностей
Руководство по эксплуатации

Технические характеристики

	ЭТНА- М200Н	ЭТНА- М250П	ЭТНА- М250Н	ЭТНА- М300П	ЭТНА- М300Н	ЭТНА- М350Н
Диапазон напряжения, кВ	50-200	80–250	80–250	130–300	130–300	180–350
Геометрия излучения	направ- ленная	панорам- ная	направ- ленная	панорам- ная	направ- ленная	направ- ленная
Тип трубки	металло- керами- ческая	металло- керами- ческая	металло- керами- ческая	металло- керами- ческая	металло- керами- ческая	металло- керами- ческая
Фокусное пятно, мм	1.5х1.5	1.0×2.4	2,0х2.0	1.0×2.4	2.5×2.5	2.5×2.5
Угол излучения	45х45	35х360	45х45	35х360	45х45	45х45
Режим работы	1:1	1:1	1:1	2:1	2:1	2:1
Размер генератора	Ø 230х 520	Ø 220х 645	Ø 270× 540	Ø 270х 710	Ø 310× 675	Ø 325× 660
Размер пульта	290× 165× 300	290× 165× 300	290× 165× 300	290× 165× 300	290× 165× 300	290× 165× 300
Масса генератора, кг	14	19	18	23	22	31
Масса блока питания и управления, кг	9	9	9	9	9	9
Тип изоляции	SF6 (газовая)	SF6 (газовая)	SF6 (газовая)	SF6 (газовая)	SF6 (газовая)	SF6 (газовая)
Рабочее давление газа	0,35-0,50 МПа	0,35-0,50 МПа	0,35-0,50 МПа	0,35-0,50 МПа	0,35-0,50 МПа	0,35-0,50 МПа
Время задержки экспозиции (мин)	0 ÷ 5	0 ÷ 5	0 ÷ 5	0 ÷ 5	0 ÷ 5	0 ÷ 5
Электро- питание	~АС 190В- 260В/50Гц 2.0 кВт	~АС 190В- 260В/50Гц 2.5 кВт	~АС 190В- 260В/50Гц 2.5 кВт	~АС 190В- 260В/50Гц 3.0 кВт	~АС 190В- 260В/50Гц 3.0 кВт	~АС 190В- 260В/50Гц 3,5 кВт
Диапазон рабочих температур	-30ºС ~ +40ºС	-30ºС ~ +40ºС	-30ºС ~ +40ºС	-30ºС ~ +40ºС	-30ºС ~ +40ºС	-30ºС ~ +40ºС
