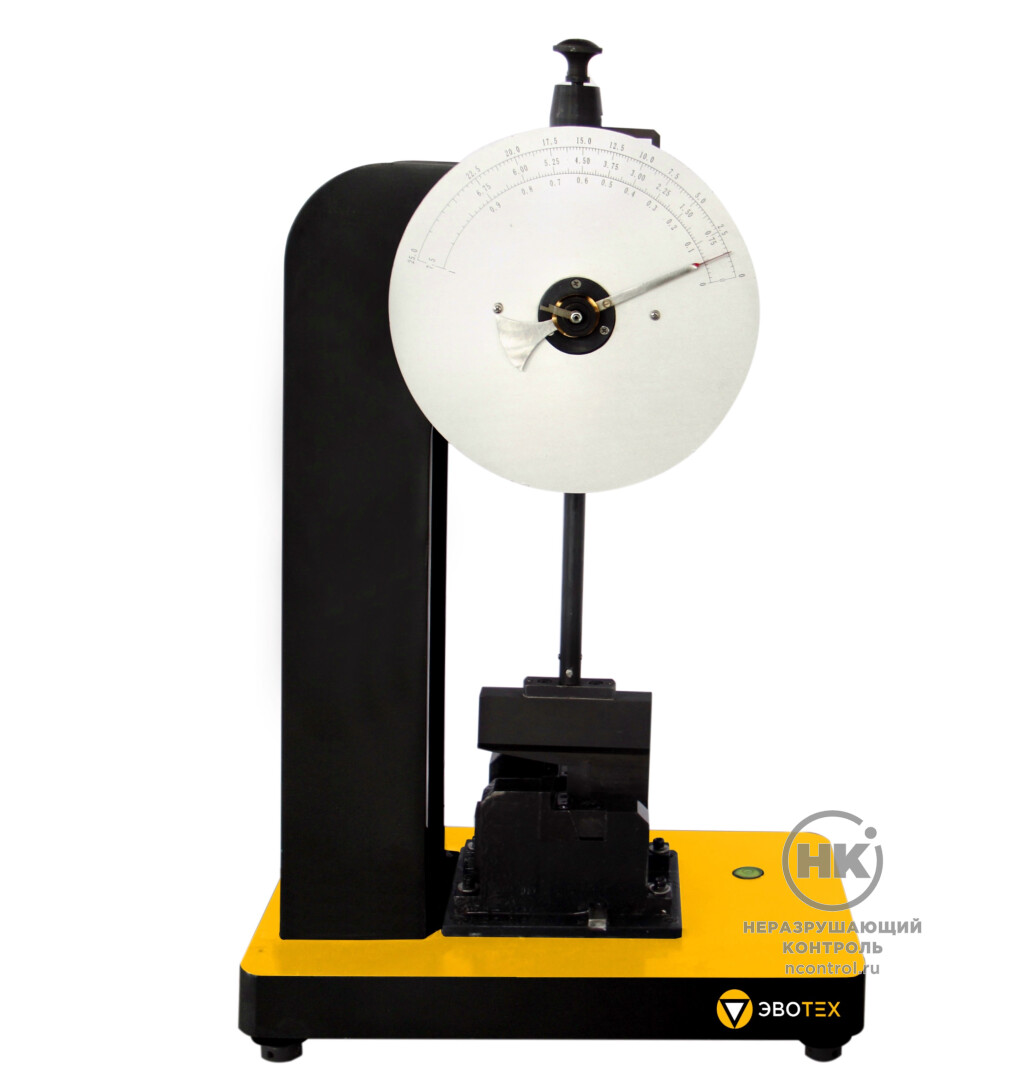

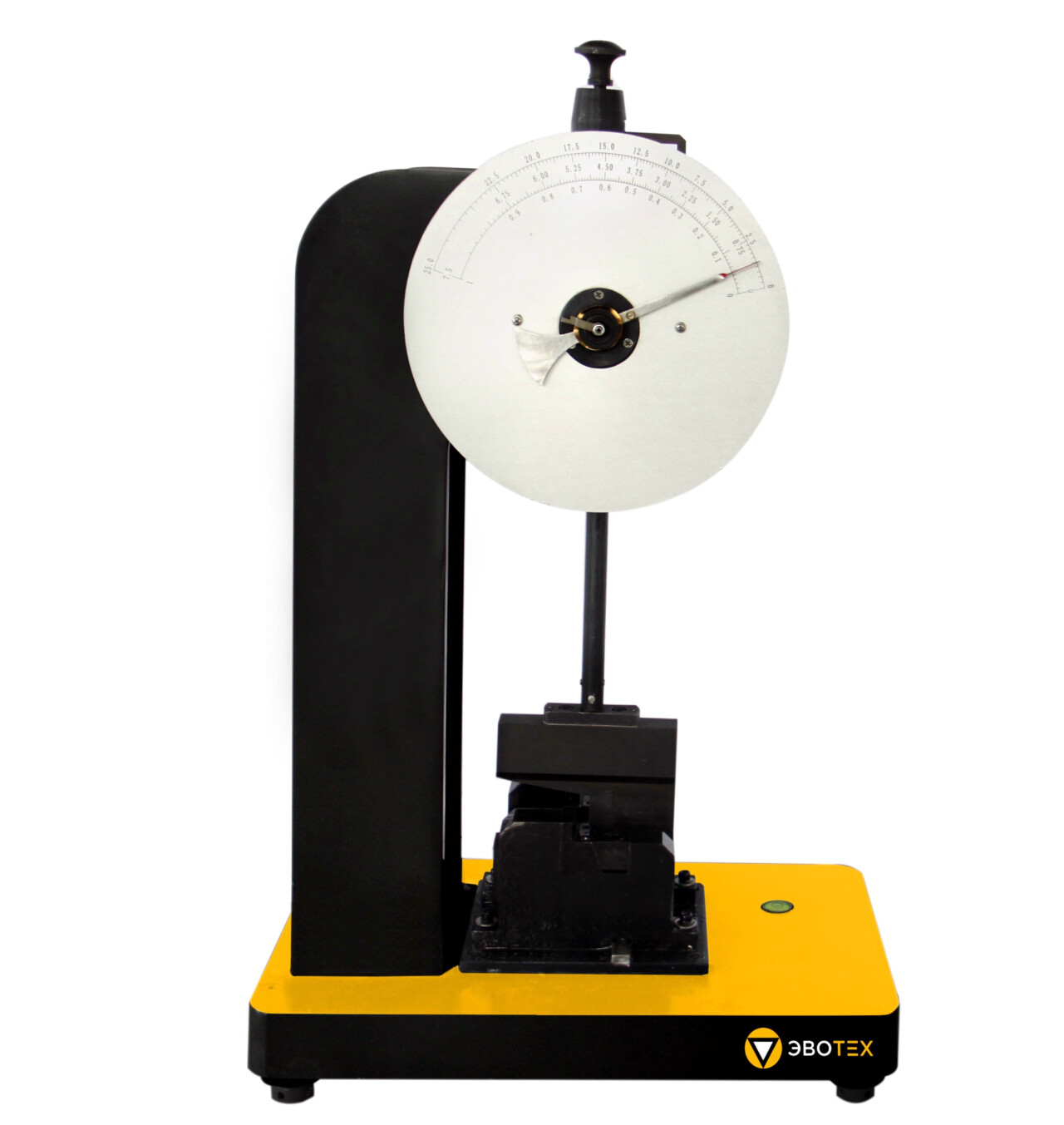

Маятниковый копер ЭВО-К5

Купить

Задать вопрос о товаре

В избранное

Сравнить

ЭВО-К5 представляет собой устройство, предназначенное для измерения энергии разрушения образцов из различных материалов: металлов, пластмасс и сплавов при проведении механических испытаний на двухопорный ударный изгиб (метод Шарпи) и консольный изгиб (метод Изода) с максимальным запасом энергии 5 Дж.
Внесен в Госреестр СИ РФ № 93512-24.

Маятниковые копры производятся в различных вариантах исполнения, которые отличаются по следующим параметрам: максимальный запас потенциальной энергии копра, механизм управления взведением маятника, вид отсчетного устройства, габаритные размеры и масса.

5 Дж
Максимальный запас потенциальной энергии

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Принцип действия копров заключается в измерении количества энергии, расходуемой на разрушение образца при ударе маятника. Энергия, затраченная на разрушение образца, определяется как разность между потенциальной энергией маятника в начальный момент падения и его кинетической энергией в точке удара. Величина потенциальной энергии определяется массой и высотой падения маятника, которая, в свою очередь, зависит от его длины и начального угла отклонения.

Устройство

Конструктивно копры состоят из станины, на которой закреплена вертикальная стойка с осью подвеса маятника. Маятник представляет собой штангу, в нижней части которой зафиксирован молот с ножом. В нижней части станины установлены опоры для размещения испытуемого образца. На оси крепления маятника установлен датчик угла отклонения маятника, а также устройство взвода, фиксации, спуска и торможения маятника, предназначенное для подъема, удержания маятника на необходимом угле и его сброса в процессе испытания.

Преимущества

Основной корпус машин выполнен из литой стали, обеспечивающей высокую надежность и точность работ.
В машинах используется конструкция квадратного молота, обеспечивающая точность удара и крутящего момента.
Машины оснащены системой защиты, гарантирующей безопасную работу устройства.
В машинах используются качественные подшипники с низким трением
Модульная конструкция машин существенно сокращает этапы сборки и настройки.
Ударное лезвие выполнено из легированной стали, с твердостью 60 HRC. Оно крепится высокопрочными винтами, которые можно легко заменить.

Функции

Автоматический подъём молота;
Математическая обработка данных;
Перевод данных в различные форматы;
Автоматическое сохранение результатов групп образцов испытаний;
Печать результатов испытаний;
Экспорт результатов испытаний в Excel для возможности анализа данных за пределами программного комплекса.

Требования к условиям эксплуатации оборудования

Копер маятниковый должен быть установлен на прочном основании, масса которого должна быть как минимум в 40 раз более массы самого большого используемого маятника.

Климатическое исполнение: Исполнение оборудования соответствует ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических регионов. Категории условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
Относительная влажность, при температуре менее 30 °С, без конденсации влаги: не более 80 %;
Температура воздуха в помещении: от +15 до +35° С
Не допускается эксплуатация машин при условиях:

Нахождение в одном помещении с агрессивными материалами, пары которых могут оказывать вредное воздействие на машину;
Наведения вибрации от работающего оборудования;
Перепада температуры более чем на 3 °С в течение часа.

Комплектация

Комплектность устройства может различаться в зависимости от модели.
Стандартная комплектация полуавтоматической машины включает в себя следующие элементы:

станина;
маятниковый молоток;
электронный блок управления;
шаблон для регулировки опор;
устройство для центрирования испытуемых образцов;
съемник (для замены маятникового молотка);
анкерные болты;
полузакрытая защитная сетка;
руководство по эксплуатации.

Дополнительные опции

Молот 0,5 Дж;
Дополнительный комплект опор.

Соответствие стандартам

Копры маятниковые позволяют проводить испытания по международному стандарту ГОСТ 9454-78, ГОСТ Р ИСО 148-1-2013, ГОСТ 10708-82 и американскому стандарту ASTM E23.

Технические характеристики

Модель	ЭВО-К5
Номинальное значение потенциальной энергии маятника, Дж	1	2	4	5
Диапазон измерений энергии, Дж	0,1 - 0,8	0,2 - 1,6	0,4 - 3,2	0,5 - 4
Допускаемое отклонения запаса потенциальной энергии маятника от номинального значения, %	±0,5
Крутящий момент маятника, Н·м	0,5161	1,0314	2,0622	2,5783
Угол подъема маятника, …°	150
Пределы допускаемой абсолютной погрешности измерений энергии, Дж	±0,01	±0,02	±0,04	±0,05
Потеря энергии при свободном качании маятника за половину колебания, %, не более	1	1	0,5	0,5
Расстояние от оси маятникового вала до точки воздействия, мм	230
Расстояние от оси качания ударного маятника до центра удара в зависимости от расстояния от оси качания до середины образца, м, не более	0,995L±0,005L, Где L –расстояние от оси качания до образца
Скорость движения маятника в момент удара, м/с, не менее	2,9±0,05
Расстояние между опорами, мм	40 - 95
Радиус торцевой поверхности опор установки образца, мм	1,2±0,2
Радиус ударной кромки ножа, мм	2,2±0,2
Угол опорной поверхности держателя испытуемых образцов, …°	11±1
Угол ударной кромки ножа маятника, …°	30±1
Толщина лезвия, мм	16
Разность между расстоянием от оси качания маятника до отметки на середине бойка и от оси качания маятника до середины образца (метод Шарпи), мм, не более	±1,0
Отклонение от касания ножа маятника по линии в вертикальной плоскости с поверхностью контрольного образца (метод Шарпи), мм не более	±0,1
Отклонение от симметричности установочной шкалы опор относительно оси ножа маятника (метод Шарпи), мм, не более	±0,5
Отклонение от параллельности боковых поверхностей маятника относительно плоскости его качания на длине 1000 мм (метод Шарпи), мм, не более	±1,0
Отклонение от перпендикулярности боковых поверхностей маятника относительно вертикальной и горизонтальной поверхности опоры наковальни на длине 100 мм (метод Шарпи), мм, не более	±0,3
Осевой люфт оси качания маятника, мм, натяг не допускается	±0,2
Расстояние в свету между опорами, мм	40-95
Отклонение от расстояния в свету между упорами наковальни, мм, не более	0,5
Максимальные размеры испытываемого образца, мм	10х15х65
Габаритные размеры (длина×ширина×высота), мм, не более	1100x400x800
Масса, кг, не более	150
Параметры электрического питания: - напряжение переменного тока, В; - частота переменного тока, Гц; - Потребляемая мощность, Вт	Однофазная сеть, 220 В, 50 Гц, 200 Вт.
