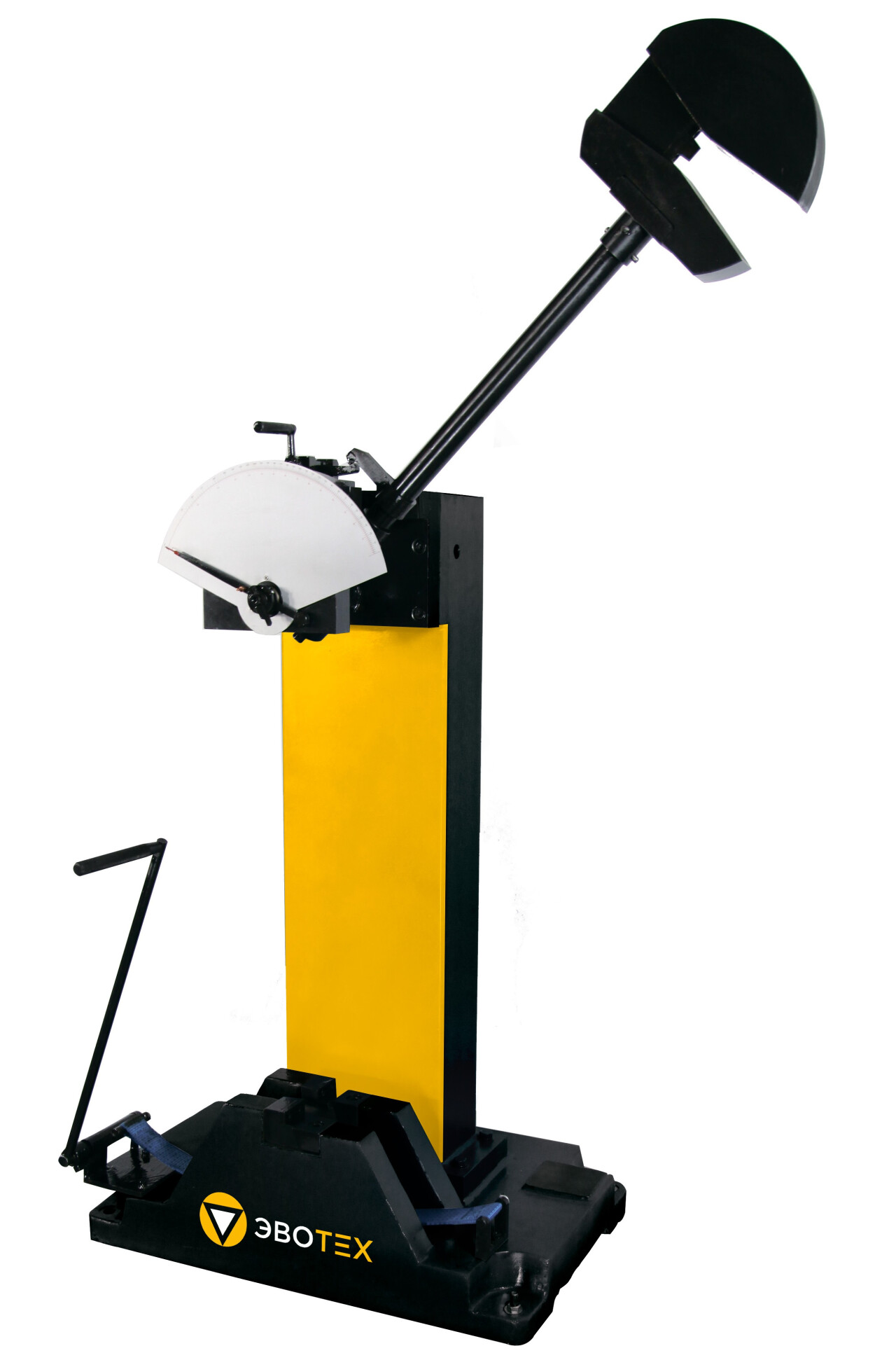

Маятниковый копер ЭВО-К300

Купить

Задать вопрос о товаре

В избранное

Сравнить

ЭВО-К300 представляет собой устройство, предназначенное для проведения механических испытаний образцов, изготовленных из металлов и их сплавов. Конкретно, данный прибор используется для проведения испытаний на двухопорный ударный изгиб (метод Шарпи) с максимальным запасом энергии в 300 Дж. Находит применение в индустрии металлопромышленности и его ответвлений.

Прибор был внесён в Госреестр СИ РФ № 93512-24.

Копры маятниковые выпускаются в различных модификациях, которые отличаются максимальным запасом потенциальной энергии копра, механизмом управления взведением маятника, видом отсчетного устройства, габаритными размерами и массой.

300 Дж
Максимальный запас потенциальной энергии

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Принцип работы копров основан на измерении количества энергии, затрачиваемой на разрушение образца при ударе маятника. Энергия, необходимая для разрушения образца, определяется как разность между потенциальной энергией маятника в начале падения и его кинетической энергией в момент удара.
Величина потенциальной энергии маятника зависит от его массы и высоты падения, которая, в свою очередь, определяется длиной маятника и начальным углом отклонения. При ударе маятник передаёт свою энергию образцу, тем самым вызывая его разрушение.

Преимущества

Основной корпус машин изготовлен из литой стали, что гарантирует их высокую надежность и точность функционирования:

В машинах применяется конструкция квадратного молота, который обеспечивает высокую точность удара и крутящего момента
В машинах реализована система защиты, которая гарантирует бесперебойную и безопасную работу оборудования
В машинах используются подшипники с низким трением, изготовленные из высококачественных материалов
Применение модульной конструкции машин позволяет существенно ускорить процессы сборки и настройки
Ударное лезвие выполнено из легированной стали, с твердостью 60 HRC. Крепление лезвия осуществляется с помощью высокопрочных винтов, которые при необходимости могут быть легко заменены

Особенности метода

Данное испытательное оборудование применяется для измерения ударной вязкости металлических материалов. Выбор именно этих моделей копра обусловлен требованиями нормативной документации, регламентирующей проведение испытаний, в частности ГОСТ 9454-78. В соответствии с указанным стандартом для испытаний необходимо использовать маятниковый копер, обладающий определённой величиной потенциальной энергии.

Устройство

Копры представляют собой устройства, состоящие из станины, на которой установлена вертикальная стойка с осью подвеса маятника. Маятник имеет форму штанги, в нижней части которой находиться молотом с острым ножом. В нижней части станины предусмотрены специальные опоры для размещения испытуемого образца.

Требования к условиям эксплуатации

Копер маятниковый должен быть установлен на прочном основании, масса которого должна быть как минимум в 40 раз более массы самого большого используемого маятника.
Климатическое исполнение: Исполнение оборудования соответствует ГОСТ 15150-69
Относительная влажность, при температуре менее 30 °С, без конденсации влаги: не более 80 %;
Температура воздуха в помещении: от +15 до +35° С
Не допускается эксплуатация машин при условиях:

Нахождение в одном помещении с агрессивными материалами, пары которых могут оказывать вредное воздействие на машину;
Наведения вибрации от работающего оборудования;
Перепада температуры более чем на 3 °С в течение часа.

Соответствие стандартам

Копры маятниковые позволяют проводить испытания по международному стандарту ISO 148-1, и отечественному стандарту ГОСТ 9454-78.

Комплектация

Комплектность устройства может различаться в зависимости от модели.
Стандартная комплектация копра включает в себя следующие элементы:

станина;
маятниковый молоток;
шаблон для регулировки опор;
устройство для центрирования испытуемых образцов;
съемник (для замены маятникового молотка);
анкерные болты;
руководство по эксплуатации.

Дополнительные опции

Защитное ограждение металлическое полузакрытое;
Защитное ограждение металлическое закрытое;
Защитное ограждение из оргстекла закрытое;
Щипцы для образцов;
Щипцы для образцов с центровкой.

Технические характеристики

Номинальное значение потенциальной энергии маятника, Дж	300	150
Диапазон измерений энергии, Дж	30-240	15-120
Допускаемое отклонения запаса потенциальной энергии маятника от номинального значения, %;	±0,5	±0,5
Крутящий момент маятника, Н·м	160,7695	80,3848
Угол подъема маятника, …°	150
Пределы допускаемой абсолютной погрешности измерений энергии, Дж	±3	±1,5
Потеря энергии при свободном качании маятника за половину колебания, %, не более	0,5
Расстояние от оси маятникового вала до точки воздействия, мм.	750
Расстояние от оси качания ударного маятника до центра удара в зависимости от расстояния от оси качания до середины образца, м, не более	0,995L±0,005L, Где L –расстояние от оси качания до образца
Скорость движения маятника в момент удара, м/с, не менее	5,2±0,5
Расстояние между опорами, мм	40
Радиус торцевой поверхности опор установки образца, мм	1,2±0,2
Радиус ударной кромки ножа, мм	2,2±0,2 (8±0,2 по специальному заказу)
Угол опорной поверхности держателя испытуемых образцов, …°	11±1
Угол ударной кромки ножа маятника, …°	30±1
Толщина лезвия, мм	16
Разность между расстоянием от оси качания маятника до отметки на середине бойка и от оси качания маятника до середины образца(метод Шарпи), мм, не более	±1,0
Отклонение от касания ножа маятника по линии в вертикальной плоскости с поверхностью контрольного образца (метод Шарпи), мм не более	±0,1
Отклонение от симметричности установочной шкалы опор относительно оси ножа маятника (метод Шарпи), мм, не более	±0,5
Отклонение от параллельности боковых поверхностей маятника относительно плоскости его качания на длине 1000 мм (метод Шарпи), мм, не более	±1,0
Отклонение от перпендикулярности боковых поверхностей маятника относительно вертикальной и горизонтальной поверхности опоры наковальни на длине 100 мм (метод Шарпи), мм, не более	±0,3
Осевой люфт оси качания маятника, мм, натяг не допускается	±0,2
Отклонение от расстояния в свету между упорами наковальни, мм, не более	0,5
Максимальные размеры испытываемого образца, мм	10х10х55, (толщина 7.5 и 5 по специальному заказу)
Габаритные размеры (длина×ширина×высота), мм, не более	2150×650×1400
Масса, кг, не более	450
Параметры электрического питания напряжение переменного тока, В; частота переменного тока, Гц; потребляемая мощность, Вт	Трехфазная сеть, 380 В, 50 Гц, 400 Вт
