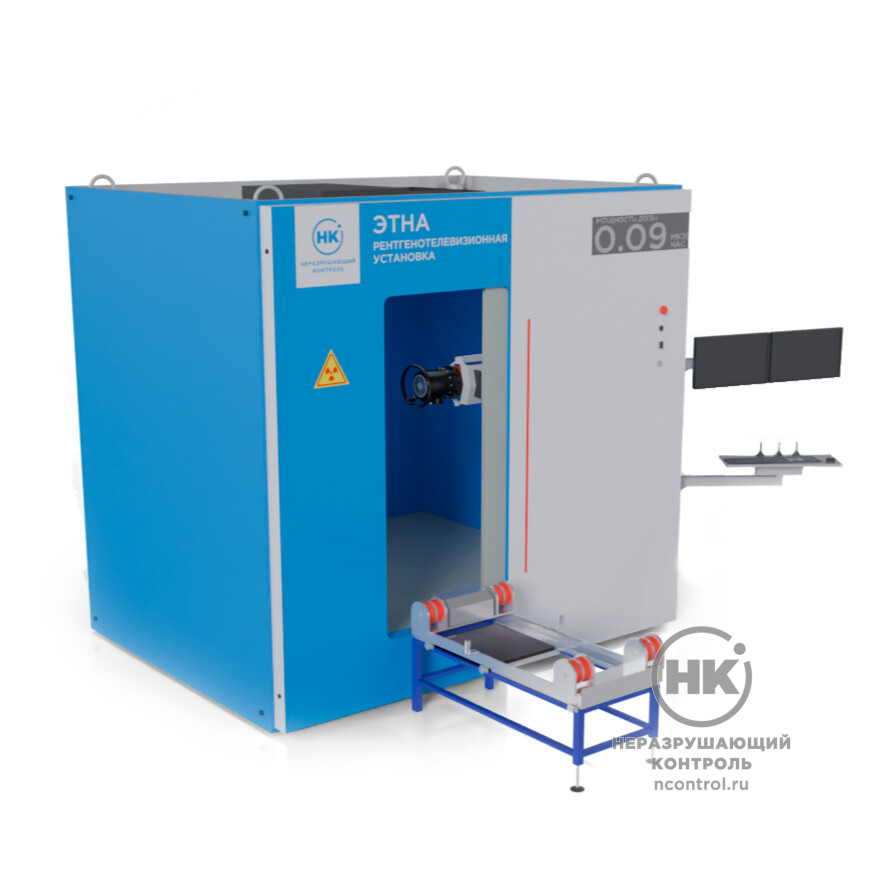

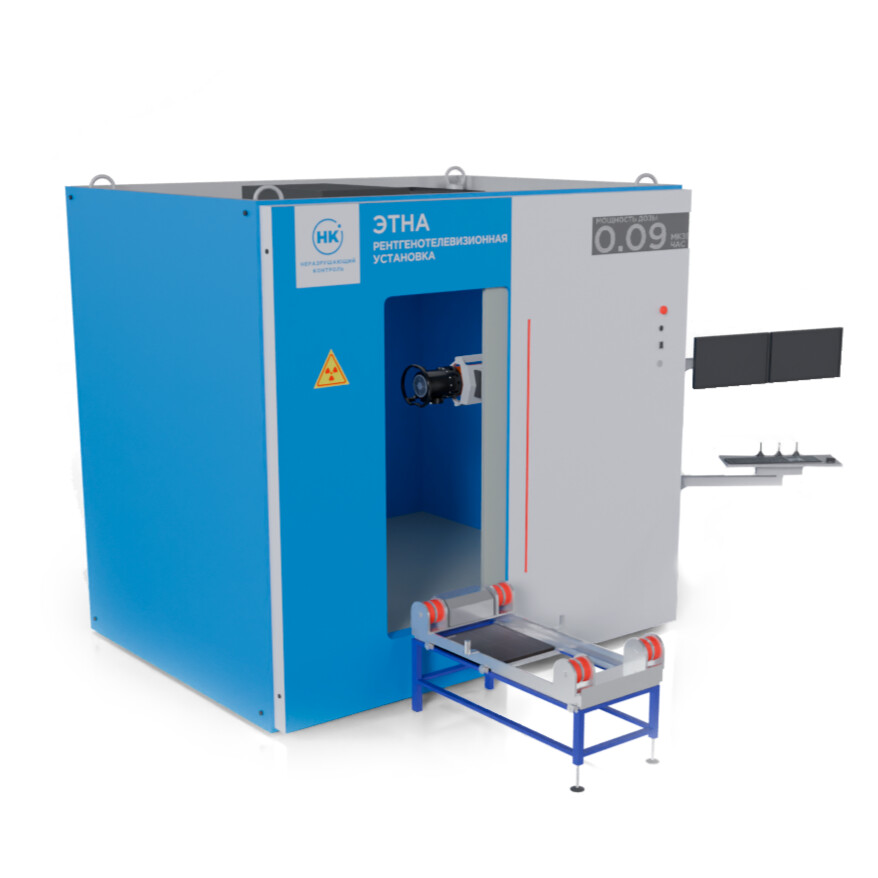

Рентгенотелевизионная установка для неразрушающего контроля кольцевых сварных соединений (КСС) на базе «ЭТНА.Универсал» — это мобильное решение для контроля качества сварных швов обечаек, труб и сосудов давления. Уникальная особенность — ротационная система ложемента, обеспечивающая 100%-ый контроль диаметров от 25 до 1420 мм. РТУ подходит для аттестационных центров, процедуры продления аттестации на крупных строительных объекта и других задач. Камера имеет мобильное исполнение и рым-болты для возможности ее транспортировки.

Рентгенотелевизионная система оснащена манипулятором с роликоопорами, обеспечивающими плавное вращение обечайки вокруг своей оси.

Рентгеновская трубка и система регистрации (пленка, цифровой детектор или запоминающие пластины) формируют изображение за одну экспозицию.

Комплекс цифровой радиографии «Цифракон» — это поверенное средство измерения, сочетающее метрологическую точность с возможностью создания цифрового архива, работы в реальном времени и удаленного принятия решений.

Каждая камера модифицируется под конкретные задачи заказчика, что гарантирует оптимальную производительность и функциональность для любых типоразмеров изделий.

Документы в PDF

Скачать карточку в формате PDF

Решаемые задачи

Выявление внутренних дефектов за одну экспозицию: непроваров, трещин, пор, шлаковых включений, газовых полостей
Контроль качества сварки по всей протяженности кольцевого соединения
Подтверждение квалификации специалистов
Типы контролируемых изделий: обечайки, цилиндры, трубы, барабаны, сосуды

Устройство и функциональные возможности

В состав рентгенотелевизионной установки входит:

Камера радиационной защиты
Комплекс цифровой радиографии
Рентгеновский аппарат
Система манипуляторов и роликовым ложемнтом
Пульт управления
Система безопасности
Видеонаблюдение

Камера радиационной защиты

Представляет собой конструкцию, обеспечивающую снаружи мощность дозы не более 1,0 мкЗв/ч на расстоянии 10 см.
Камера имеет мобильное исполнение и рым-болты для возможности ее транспортировки и перемещения, а также оснащена дверью, которая открывается и закрывается автоматически.
Размеры камеры определяются в зависимости от размеров объектов контроля.

Рентгеновский аппарат

Камера комплектуется стационарным или переносным рентгеновским аппаратом.
Подбор моделей рентгеновской трубки и системы охлаждения зависит от задач и выбирается индивидуально. Напряжение трубки от 160 до 450 кВ.

Манипулятор

Манипулятор состоит из загрузочного ложемента с регулируемым ротационным механизмом, обеспечивающими вращение объекта контроля вокруг оси.

Источник ионизирующего излучения и детектор жестко закреплены на раме манипулятора.

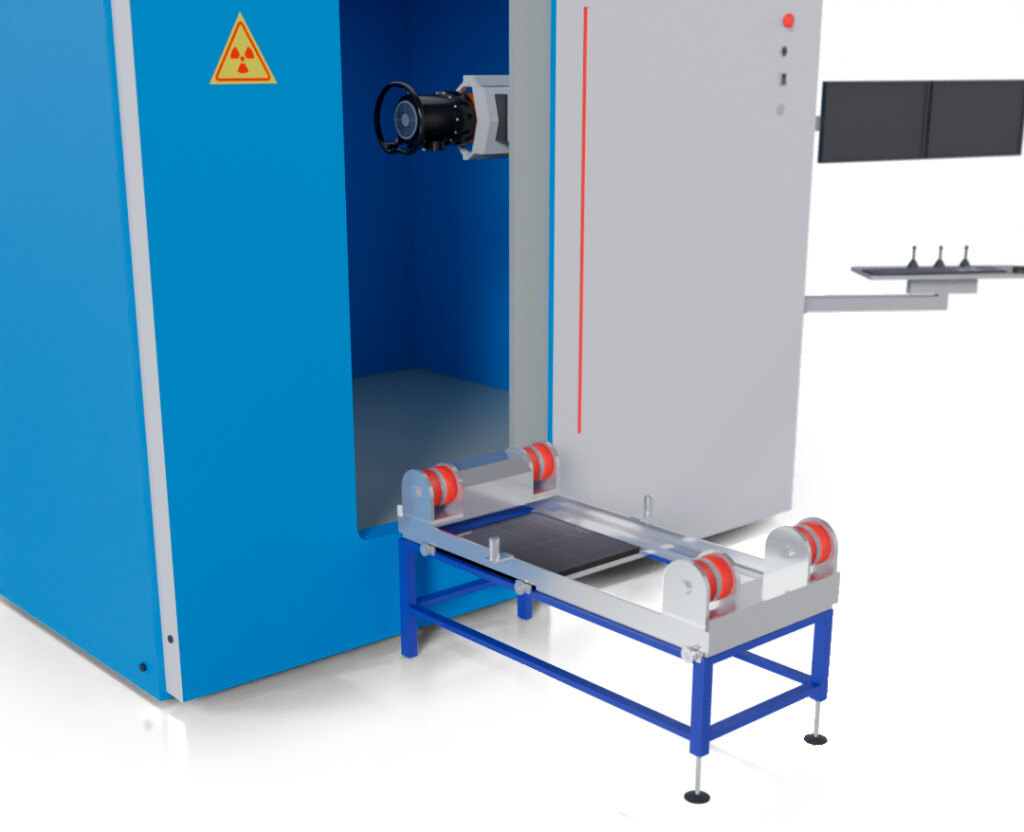

Рентгенотелевизионная установка для аттестации сварщиков фото 1

Принцип работы

Изделие устанавливается на приводные роликоопоры внутри защитной камеры. Рентгеновская трубка и линейный детектор позиционируются согласно схеме контроля. Обечайка начинает вращаться вокруг своей оси. Излучение проходит через сварное соединение и фиксируется детектором, пленкой или запоминающими пластинами, формируя полное изображение всего шва. Полученные данные обрабатываются в ПО Дисофт, где проводится анализ на наличие дефектов, измерения геометрии и архивация результатов.

Системы безопасности

Камера оснащена различными системами безопасности и блокировки.
Стандартно система автоматики установки блокирует подачу рентгеновского излучения в следующих случаях:

при неплотно закрытой (открытой) двери камеры;
при нажатой кнопке экстренного отключения «Аварийная остановка».

В момент подачи высокого напряжения на рентгеновскую трубку система безопасности блокирует возможность открытия электроприводной рентгенозащитной двери. При нажатии одной из кнопок «Аварийная остановка», на рентгеновский аппарат подается команда отключения рентгеновского излучения.

В стандартной комплектации кнопки экстренного отключения расположены:

на пульте управления рентгенаппарата;
на главном пульте управления;
внутри камеры.

Преимущества

РФ производство
Полное изображение кольцевого шва формируется за одну экспозицию
Регулируемые роликоопоры позволяют перенастраивать установку под различные диаметры КСС
Конструкция камеры обеспечивает мощность дозы на расстоянии 10 см от поверхности камеры радиационной защиты в любой её точке, не превышающей 1 мкЗв/ч
Камера комплектуется поверенным средством измерения КЦР «Цифракон»
Камера комплектуется переносным или стационарным рентгеновским аппаратом при поставке. Также возможна адаптация под существующее оборудование заказчика для работы с уже имеющимся рентгеновским аппаратом
РТУ можно использовать как для цифровой радиографии, так и для пленочной радиографии и фосфорных пластин
Камера имеет мобильное исполнение и рым-болты для возможности ее транспортировки

Особенности метода

Автоматизация контроля: значительное ускорение процесса благодаря исключению ручного труда
Мгновенный анализ: получение результатов в режиме реального времени для оперативного принятия решений с помощью комплекса цифровой радиографии «Цифракон»
Программное обеспечение «Дисофт»: универсальное программное обеспечение для обработки, анализа, точных измерений и хранения данных. Позволяет сократить расходы на расходные материалы и отказаться от создания больших архивов
Комплексная система безопасности: гарантированная защита персонала от воздействия ионизирующего излучения

Нормативная документация

Качество получаемого радиографического изображения соответствует:

ГОСТ-ИСО 17636-2-2018 (класс А, B)
ГОСТ 29025-91
I кат. по ПНАЭ Г-7-010-89
РД-25.160.10-КТН-016-23
СанПиН 2.6.1.2523-09 «Нормы радиационной безопасности (НРБ-99/2009)»
СП 2.6.1.2612-10 «Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99/2010)»
СанПиН 2.6.4115-25 «Санитарно-эпидемиологические требования в области радиационной безопасности населения при обращении источников ионизирующего излучения»
