Рентгенотелевизионная установка «ЭТНА.Максимум»

Купить
В избранноеВ избранное
СравнитьСравнить

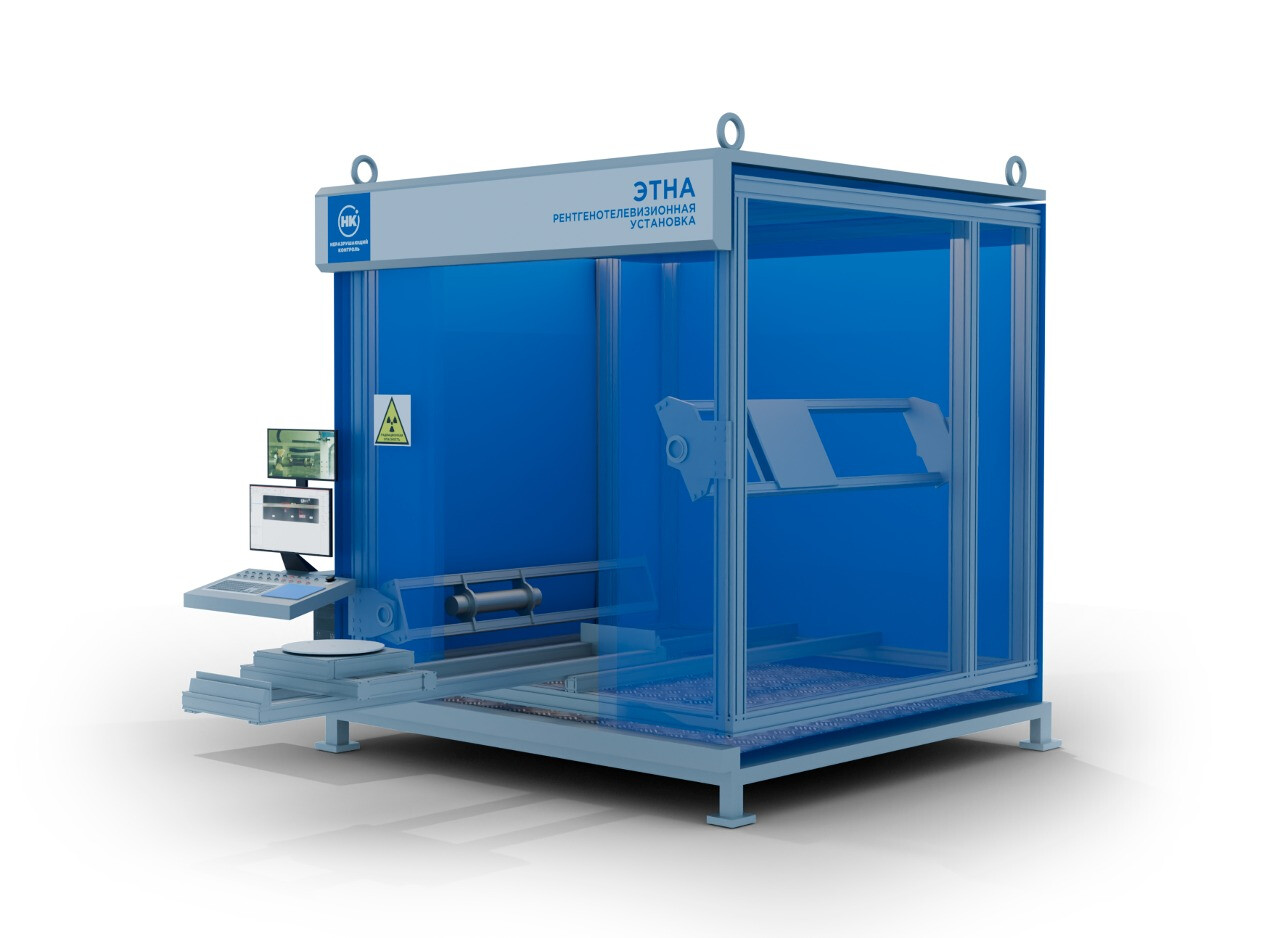

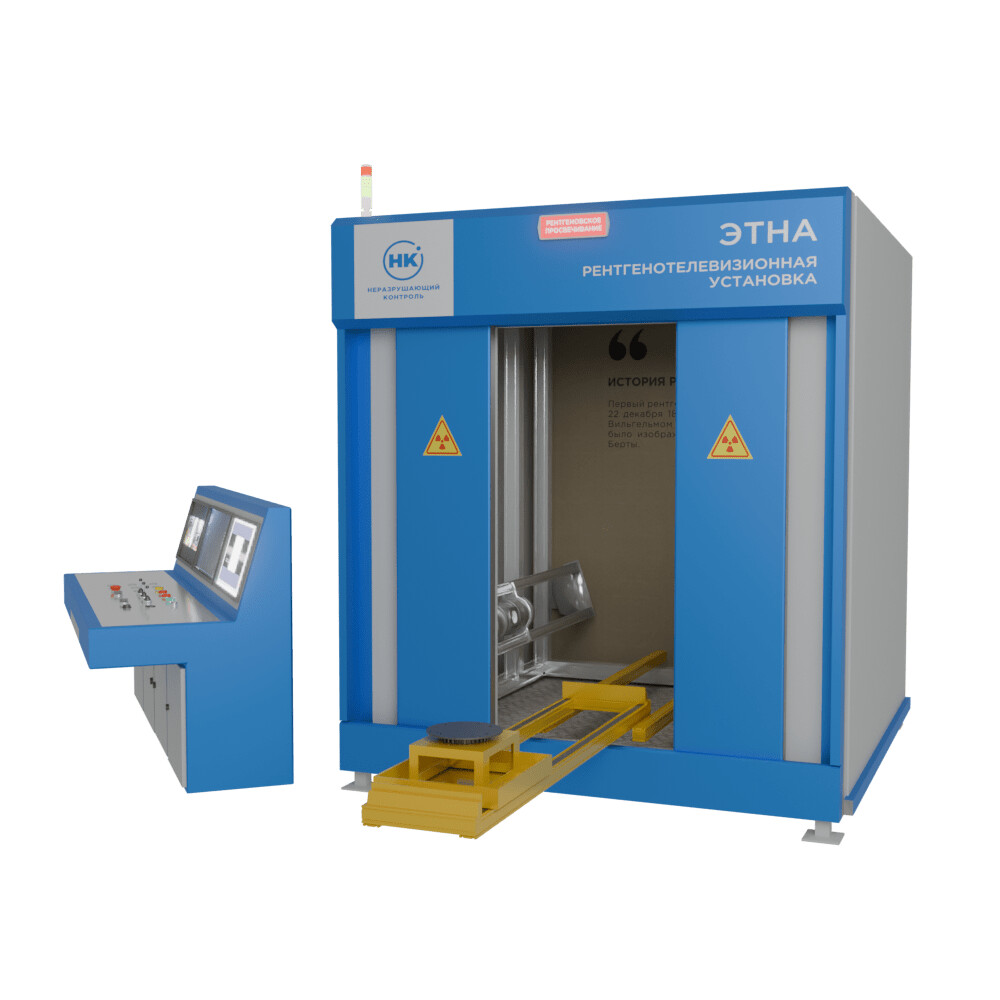

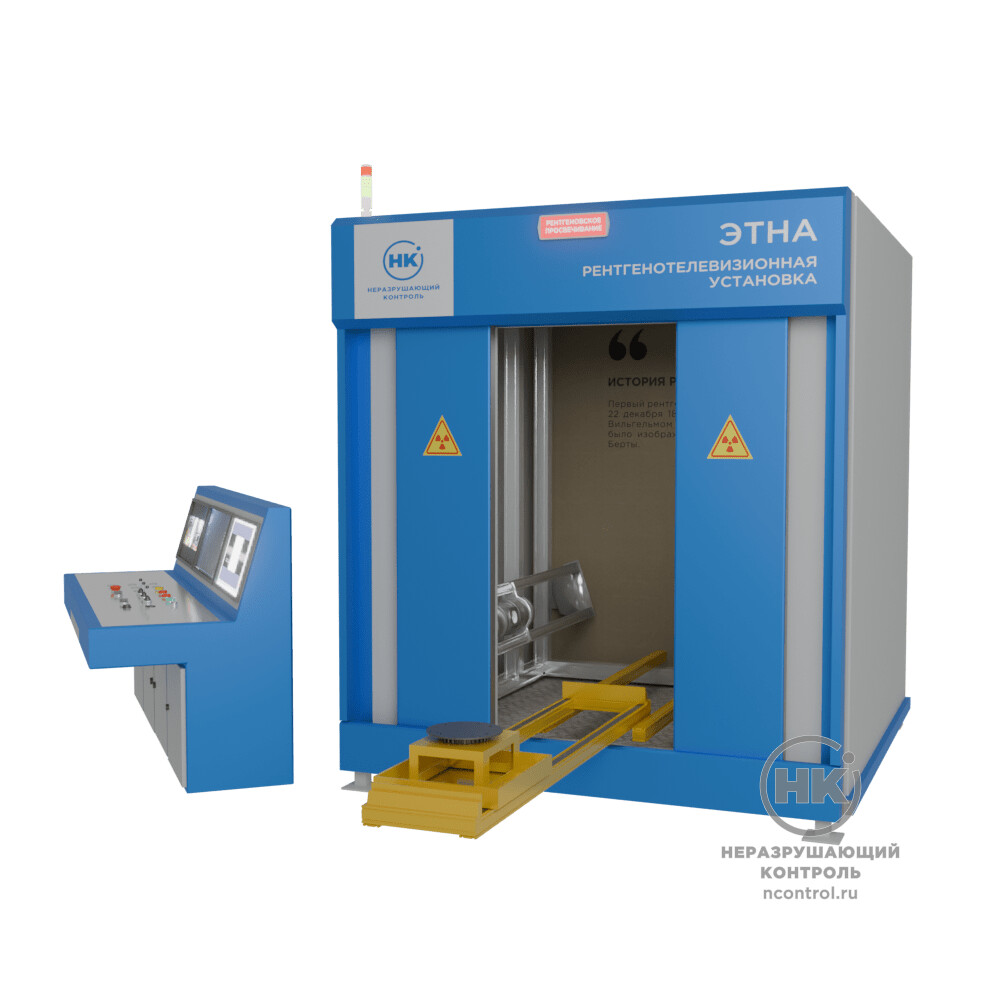

Рентгенотелевизионная установка «ЭТНА. Максимум» – это эффективное решение для сложных и нестандартных задач рентгеновского контроля, входящее в линейку рентгенотелевизионных установок «Этна». Установка обеспечивает гибкое позиционирование источника ионизирующего излучения и детектора, а также возможность получения сотни проекций объекта контроля с разных ракурсов.

В состав установки входит система манипуляторов, которая может иметь 12 и более осей перемещения (дополнительные оси перемещения можно реализовывать с помощью дополнительных приспособлений: ролики, кран-балки и т.п.), что позволяет подобрать оптимальный ракурс для контроля объектов с нестандартной геометрией. Независимые оси позволяют точечно позиционировать источник и детектор под любыми углами и решать широкий спектр задач, требующих особого внимания и вариативности расположения объекта контроля.

Модификация каждой камеры адаптируется под конкретное применение, обеспечивая оптимальную производительность и функциональность.

Документы в PDF

Решаемые задачи

Проверка высокоответственных изделий, контроль изделий сложной геометрии, где требуется гибкое позиционирование источника и детектора, контроль изделий с переменной толщиной в различных отраслях промышленности:

1. Авиационно-космическая промышленность

Особенности формы: Полые конструкции и каналы охлаждения, сложный аэродинамический профиль, керамические покрытия, многослойные комбинированные материалы (керамика + металл, композиты), сварные соединения под углом.

Задача контроля: Выявление микротрещин, дефектов напыления, засоров в каналах. Обнаружение расслоений, пустот, включений.

/8402/conversions/96453ef1c86f75fa623a3fc8cf89f5ba-big.jpg


2. ВПК

Особенности формы: Спиральная нарезка, зоны повышенного износа, внутренние микротрещины. Сложная геометрия объектов, наличие скрытых полостей, сложные сварные узлы, подверженные ударным нагрузкам

Задача контроля: Проверка целостности сварных швов, отсутствия кавитации, расслоений и коррозии после эксплуатации.

/8401/conversions/86c6c4bad5be4127e64a48b8b774ca64-big.jpg


3. Нефтегазовая отрасль

Особенности формы: Детали трубопроводов и запорная арматура разных типоразмеров,
трубные пучки, теплообменники, швы, резьба, зоны термообработки, внутренние фаски.

Задачи контроля: Выявление внутренних дефектов в металле и в сварных соединениях: трещины, поры, непровары, раковины, шлаковые включения. Выявление дефектов (трещины, износ) в резьбовых соединениях. Проверка качества уплотнений.


4. Машиностроение

Особенности формы: Литье сложной формы и большие толщины

Задачи контроля: Контроль после термической обработки. Выявление усталостных трещин в зонах высоких нагрузок. Проверка качества литья (раковины, включения).

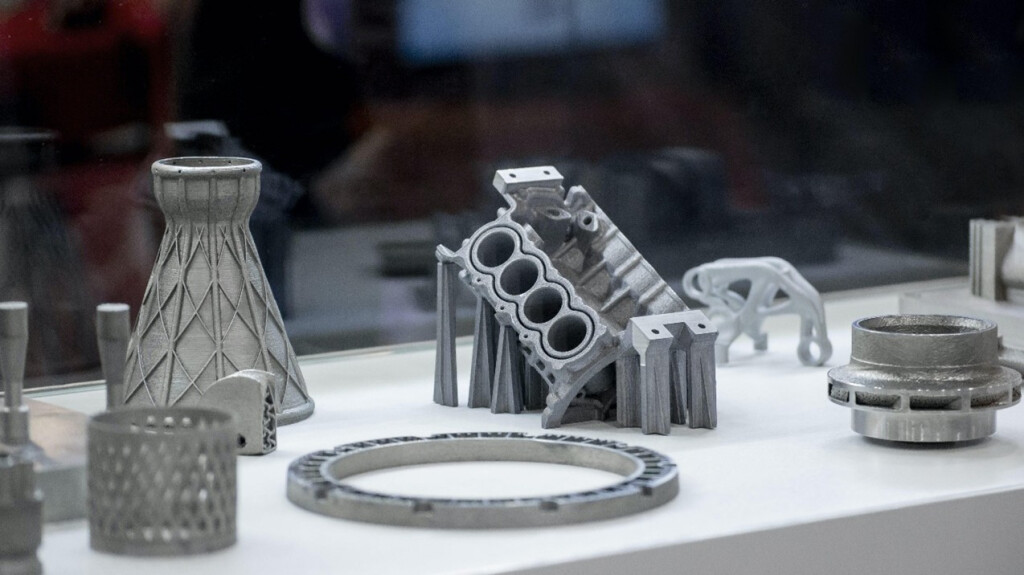

5. Аддитивное производство и композиты
Решетчатые структуры

Особенности формы: Сложные ячеистые конструкции для снижения веса (например, в аэрокосмических компонентах), формы с нестандартной геометрией, минимизирующей материал.

Задача контроля: Поиск несплавлений, пор в слоях, трещин, включений, остатков порошкового материала.

/8404/conversions/ac187a3e1641e3fe2185e4ea4d4fae8d-big.jpg

Состав комплекта и технические характеристики

В состав рентгенотелевизионной установки «ЭТНА. Максимум» входит:

  • Камера радиационной защиты
  • Комплекс цифровой радиографии
  • Стационарный рентгеновский аппарат
  • Манипулятор
  • Пульт управления
  • Плагины и программное обеспечение для работы с изображением

"камера"
Камера радиационной защиты

Представляет собой конструкцию, обеспечивающую мощность дозы не более 1,0 мкЗв/ч
Камера имеет мобильное исполнение и рым-болты для возможности ее транспортировки и перемещения, а также оснащена раздвижной двустворчатой дверью. Рентгенозащитная дверь открывается и закрывается автоматически.
Размеры камеры определяются в зависимости от размеров объектов контроля.


Комплекс цифровой радиографии

Камера комплектуется детектором Цифракон

В зависимости от задачи и нормативной документации определяется модель детектора.
Измерения на Цифракон имеют высокую точность и соответствуют установленным стандартам и нормативам, что подтверждает их правомочность и достоверность. Метрологические характеристики подтверждены свидетельством о внесении типа СИ.

Управление детектором осуществляется с компьютера, где предустановлено ПО Дисофт для получения, обработки, анализа и хранения радиографических изображений. ПК интегрирован в пульт управления.


Стационарный рентгеновский аппарат

Камера комплектуется стационарным рентгеновским аппаратом Этна-РА

Модель рентгеновской трубки (острофокусная, микрофокусная, стандартная), генератора и системы охлаждения зависит от задач и выбирается индивидуально. Напряжение трубки от 160 до 450 кВ.

Также данная модель РТУ позволяет установить два рентгеновских аппарата в одной камере для увеличения диапазона решаемых задач.


Манипулятор

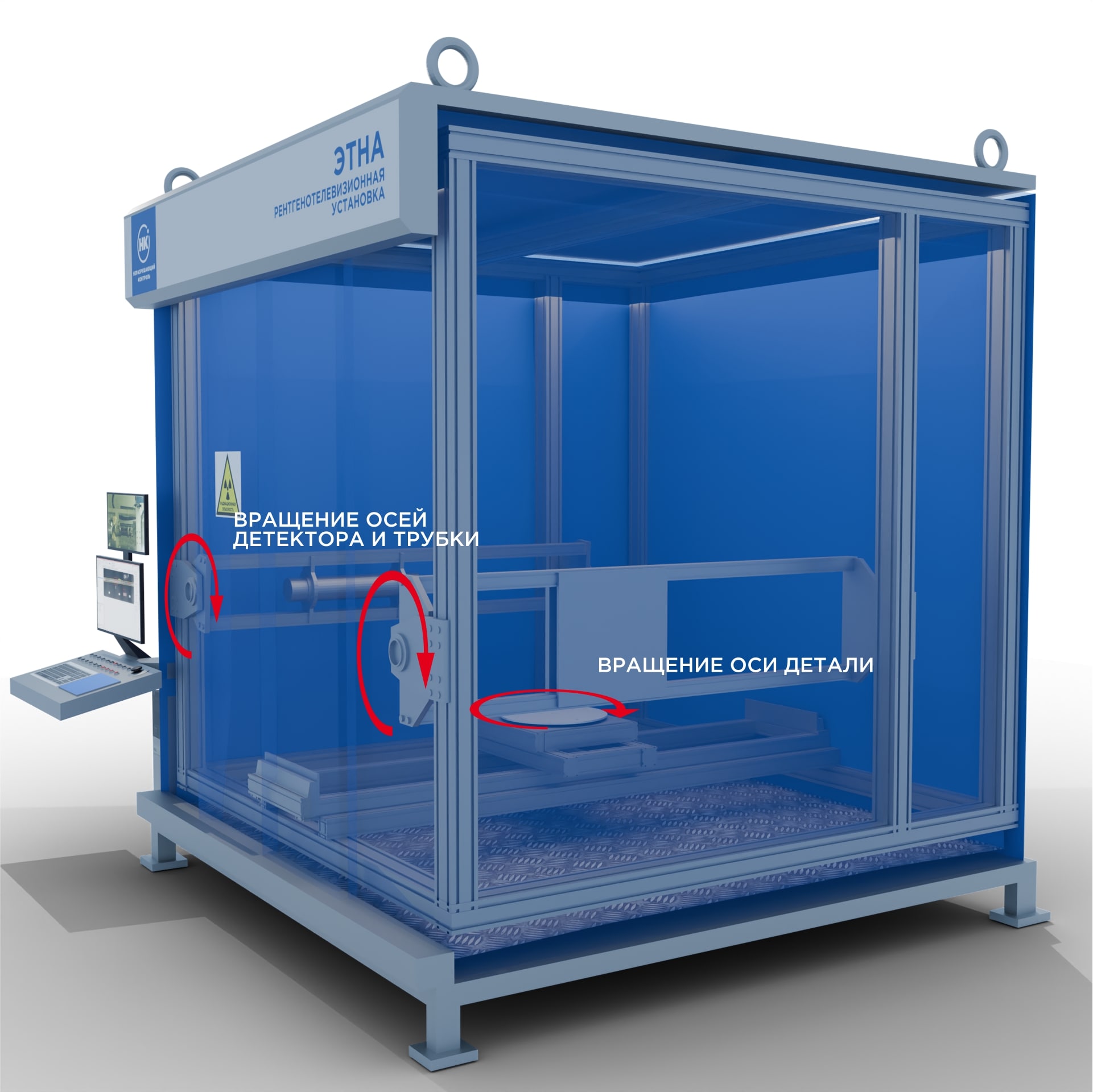

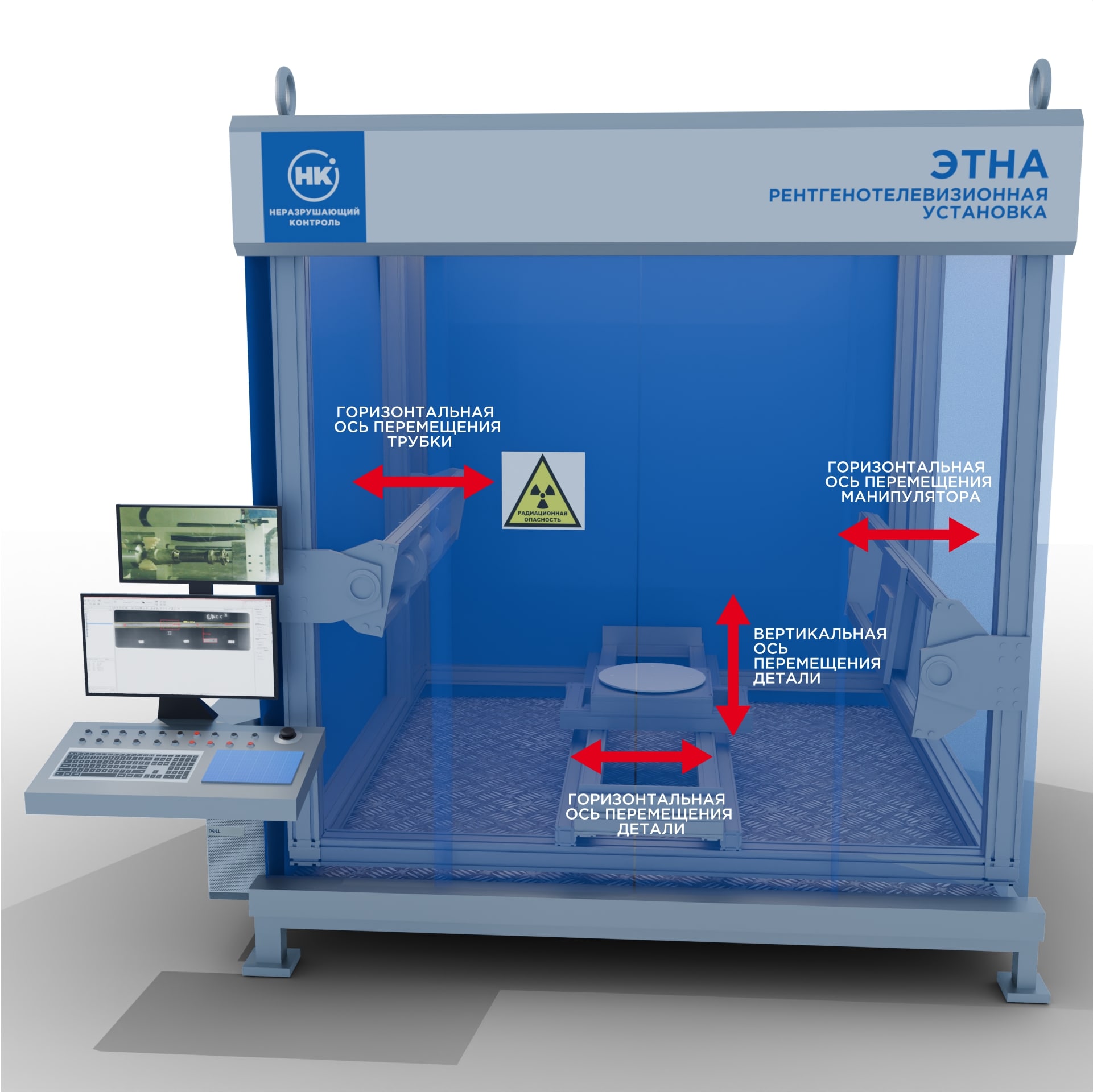

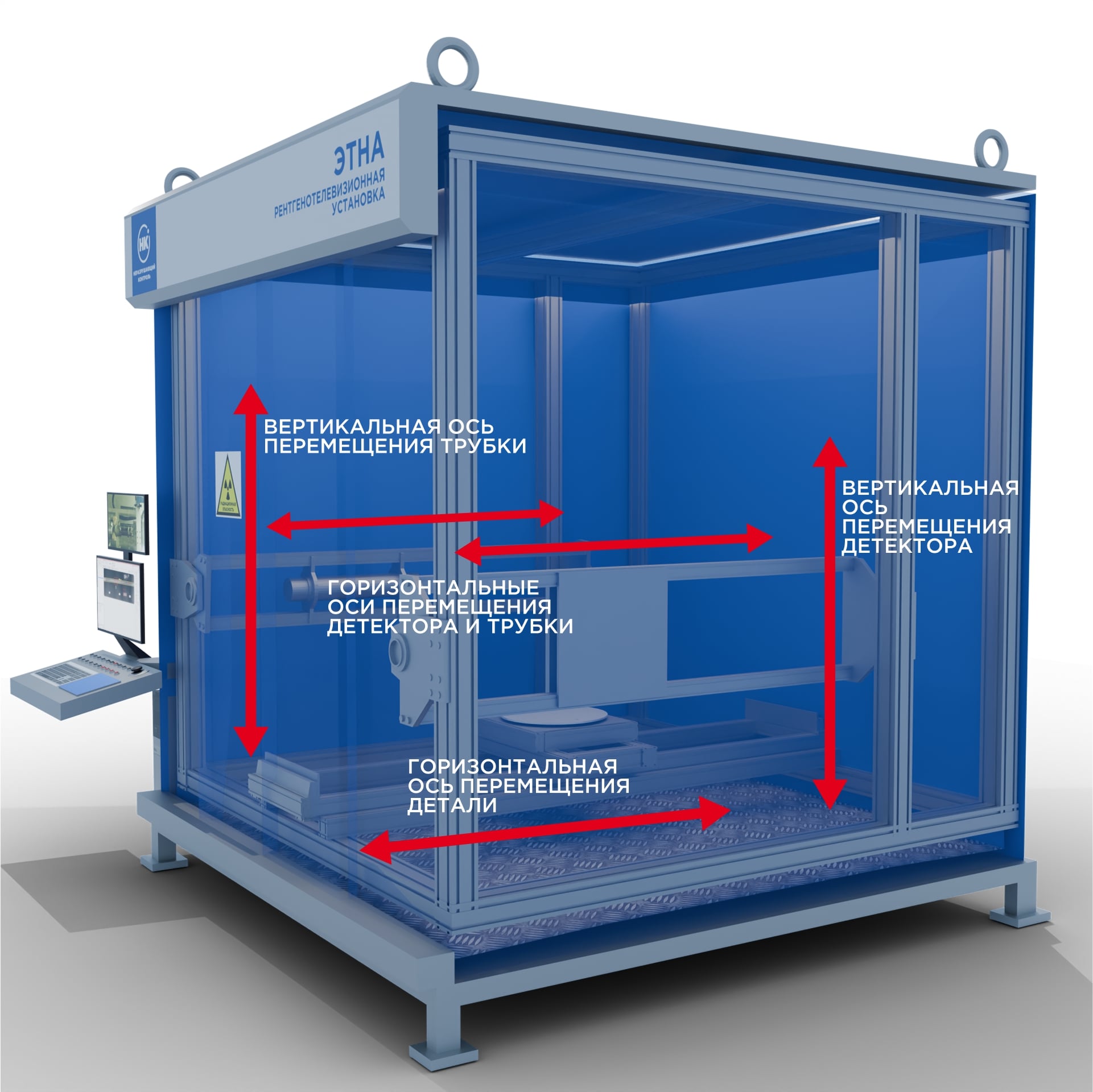

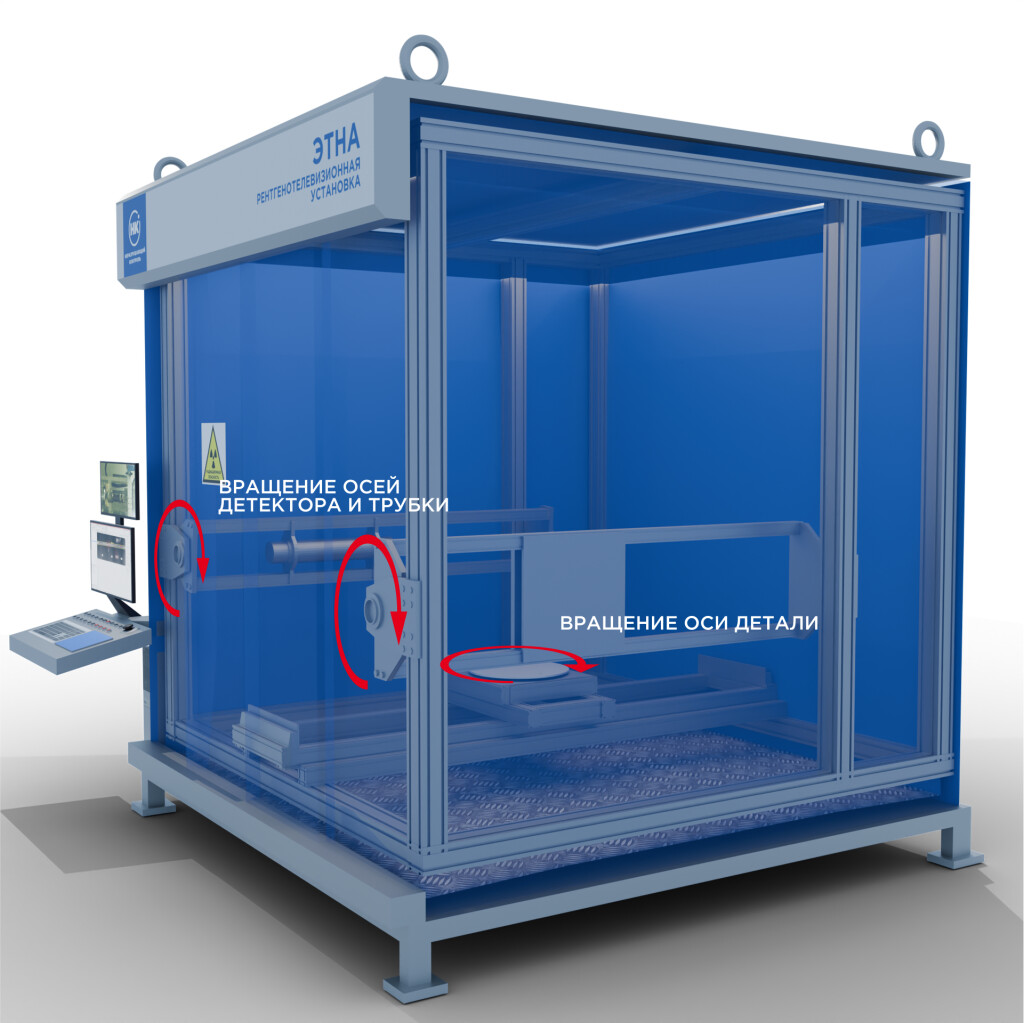

Манипулятор может быть оснащен 12 и более осями перемещения. Типы перемещений выбираются под задачи контроля, это могут быть:

  • вертикальное и горизонтальное перемещение рентгеновской трубки и детектора по независимым друг от друга осям
  • наклоны и повороты трубки и детектора
  • выезд\заезд и поднятие ложемента с деталью, вращение ложемента, горизонтальное перемещение ложемента

Управление перемещением выполняется джойстиками с пульта управления или с помощью предустановленного плагина.

/8416/conversions/177317fd1dc6e75d80943e7470d048ee-big.jpg
/8418/conversions/8a9269e3b7b918de925cd7a52b82a1d7-big.jpg
/8417/conversions/d7de94ec4497016b1db8848ed2149808-big.jpg


Пульт управления

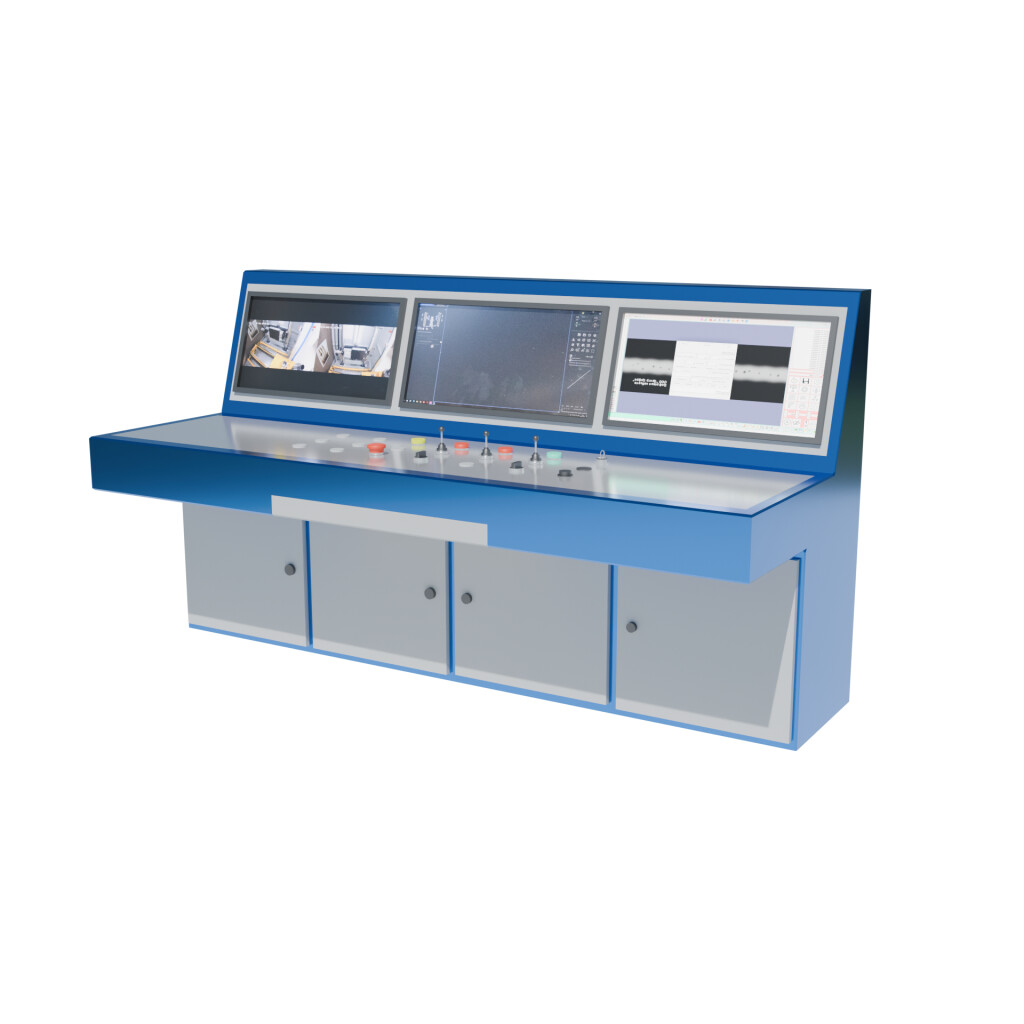

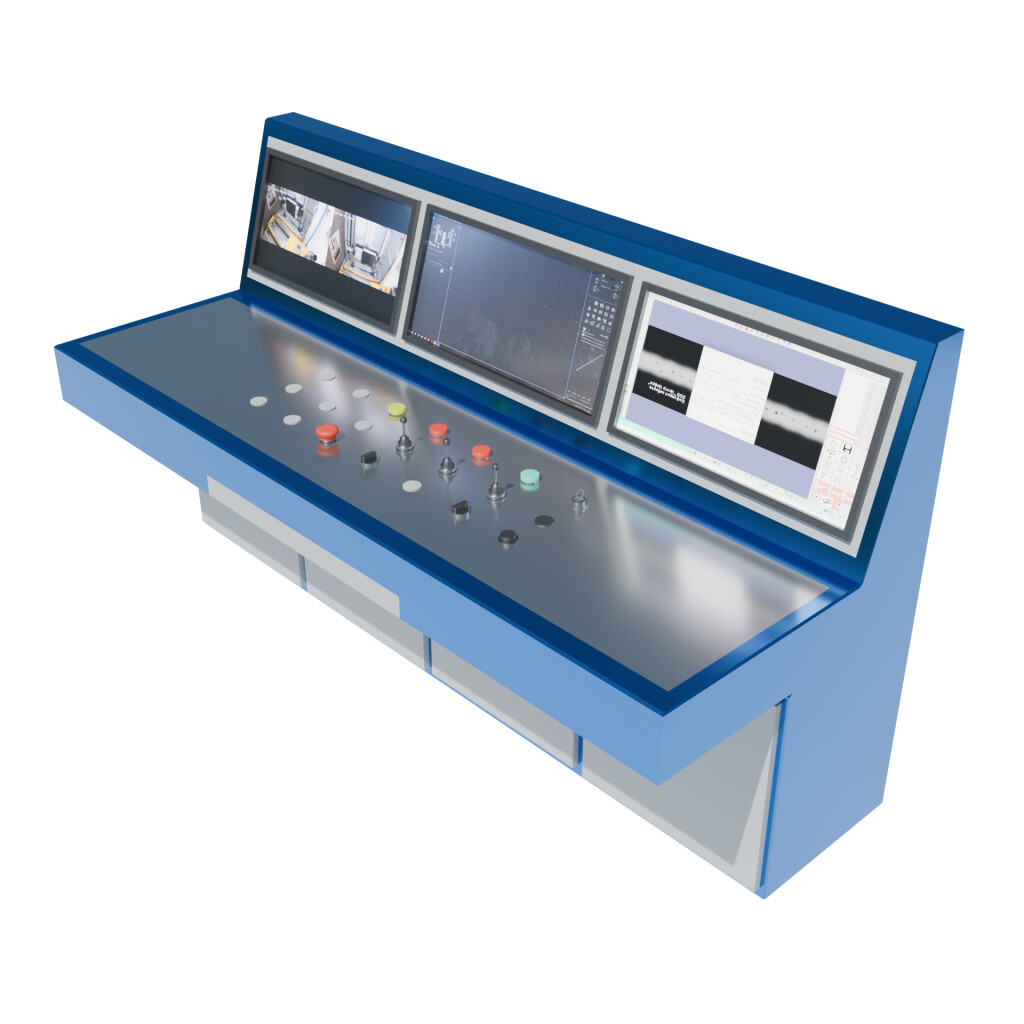

На пульте управления расположены джойстики управления манипуляторами, индикаторы включения камеры и рентгеновского аппарата, кнопки аварийной остановки рентгеновского аппарата, открытия/закрытия дверей, а также экраны для вывода изображения с детектора, камер видеонаблюдения, мышка и клавиатура.

Также управление работой рентгенотелевизионной установки «ЭТНА. Максимум» может выполняться с помощью плагина.

/8524/conversions/78d66eba6771f0996b1064389ff201ae-big.jpg
/8523/conversions/81c35aac4a7ee27dea0625250a9da90e-big.jpg


Плагины и программное обеспечение для работы с изображением и детектором

Для управления работой установки используются предустановленный плагин, для работы с трубкой и детектором – программные обеспечения для тренировки трубки, ПО Дисофт.


Программное обеспечение для тренировки трубки:

/8409/conversions/457997e97b0d57e8c520dc72aa42afdf-big.jpg /8408/conversions/b278cf7eb513468b363496bc92fba121-big.jpg


ПО Дисофт – ПО для получения, обработки и архивирования изображений

/8410/conversions/7338c309ddf99d2f39771a2a7d20fd75-big.jpg


Плагин – это специализированная программа для управления манипуляторами, запуска и настройки рентгеновского аппарата и предварительной оценки результатов

/8412/conversions/410afd24585149dc65e3ddcd8b94760b-big.jpg/8411/conversions/c32a4563a161bfa349e90336208e6f8e-big.jpg

Системы безопасности

Камера оснащена различными системами безопасности и блокировки.

Стандартно система автоматики установки блокирует подачу рентгеновского излучения в следующих случаях:

- при неплотно закрытой (открытой) двери камеры;
- при нажатой кнопке экстренного отключения «Аварийная остановка».

В момент подачи высокого напряжения на рентгеновскую трубку система безопасности блокирует возможность открытия электроприводной рентгенозащитной двери. При нажатии одной из кнопок «Аварийная остановка», на рентгеновский аппарат подается команда отключения рентгеновского излучения.

В стандартной комплектации кнопки экстренного отключения расположены:

  1. на пульте управления рентгенаппарата;
  2. на главном пульте управления;
  3. внутри камеры.

Преимущества

  • До 12 степеней свободы манипулятора
  • Независимые манипуляторы
  • Камера комплектуется поверенным средством измерения КЦР «Цифракон»
  • Высокая точность позиционирования
  • Независимые манипуляторы обеспечивают точное позиционирование рентгеновской трубки с микрофокусным источником, что позволяет получать изображения с очень высоким разрешением
  • Камера выполнена из стали и свинца
  • Конструкция камеры обеспечивает мощность дозы на расстоянии 10 см от поверхности камеры радиационной защиты в любой её точке, не превышающей 1 мкЗв/ч
  • При применении динамических детекторов удобно использовать динамическое позиционирование без перемещения объекта
  • РФ производство
  • Камера мобильна, можно переместить ее при необходимости. Рым-болты помогут в этом
  • Опционально установку на стадии производства возможно подготовить к компьютерной томографии

Особенности метода

  • Автоматизация контроля: значительное ускорение процесса благодаря исключению ручного труда
  • РТУ можно использовать также для пленочной радиографии и фосфорных пластин
  • Мгновенный анализ: получение результатов в режиме реального времени для оперативного принятия решений с помощью комплекса цифровой радиографии «Цифракон»
  • Программное обеспечение «Дисофт»: универсальное программное обеспечение для обработки, анализа, точных измерений и хранения данных. Позволяет сократить расходы на расходные материалы и отказаться от создания больших архивов
  • Комплексная система безопасности: гарантированная защита персонала от воздействия ионизирующего излучения

Нормативная документация

Качество получаемого радиографического изображения соответствует:

  • ГОСТ-ИСО 17636-2-2018 (класс А, B)
  • ГОСТ 29025-91
  • I кат. по ПНАЭ Г-7-010-89
  • РД-25.160.10-КТН-016-23
  • СанПиН 2.6.1.2523-09 «Нормы радиационной безопасности (НРБ-99/2009)»
  • СП 2.6.1.2612-10 «Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99/2010)»
  • СанПиН 2.6.1.3164-14 «Гигиенические требования по обеспечению радиационной безопасности при рентгеновской дефектоскопии»
