Рентгенотелевизионная система «ЭТНА.МАКСИМУМ 4343.200»

Купить

Задать вопрос о товаре

Рентгенотелевизионная система «ЭТНА» с функцией компьютерной томографии (КТ) — это комплекс для неразрушающего контроля, объединяющий цифровую радиографию и промышленную компьютерную томографию в одном оборудовании. Комплекс предназначен для детального анализа внутренней структуры образцов из пластиков, композитов, легких сплавов, стали и других материалов в литейном производстве, электронике, машиностроении и при проведении ОКР.

Уникальная особенность данной установки — возможность перехода от оперативного 2D-контроля к глубинному 3D-анализу без смены класса оборудования. Режим 2D обеспечивает оперативное позиционирование изделия, настройку контраста и быстрое принятие решений о годности детали. Режим компьютерной томографии позволяет изучать послойные срезы, определять геометрию и местоположение объемных дефектов, а также выявлять смещение внутренних деталей и контролировать распределение материалов в объеме объекта контроля. Система уверенно работает с широким спектром форм и типоразмеров: область контроля в режиме 3D — цилиндр диаметром 345 мм и высотой 345 мм, в режиме 2D — плита 530×1000 мм.

Быстрое КТ
120сек, 360 проекций

Документы в PDF

Скачать карточку в формате PDF

Преимущества

Два режима контроля в одной системе. Объединение цифровой радиографии для оперативного контроля и 3D томографии для детального анализа без необходимости приобретения двух отдельных установок.
Гибкость по увеличению и детализации. Возможность работы от большого поля зрения до повышенной детализации зоны интереса с настройкой контраста материалов, что позволяет четко разделять вещества разных плотностей.
Два режима томографического сканирования. «Быстрый технологический КТ» (120 секунд, 360 проекций) для оперативной оценки структуры и «Детальный КТ» (600 секунд, 1440 проекций) для глубокого анализа сложных дефектов.

Отрасли и типовые задачи

Система ЭТНА ориентирована на задачи промышленного контроля и исследований:

Литьё алюминия и лёгких сплавов: пористость, усадка, толщина стенки, каналы охлаждения
Мехобработка и сборка: сверления, скрытые полости, остатки стружки, корректность сборки узлов
Электроника: заливка и герметизация, посадка компонентов, внутренние связи, пустоты и расслоения
ОКР: сравнение образцов, анализ причин брака, разработка и отладка технологических процессов

Система ЭТНА — это инструмент, который позволяет быстро заглянуть внутрь изделия в 2D, а при необходимости перейти к 3D анализу без смены оборудования и без потери привычной логики рентгенотелевизионного контроля.

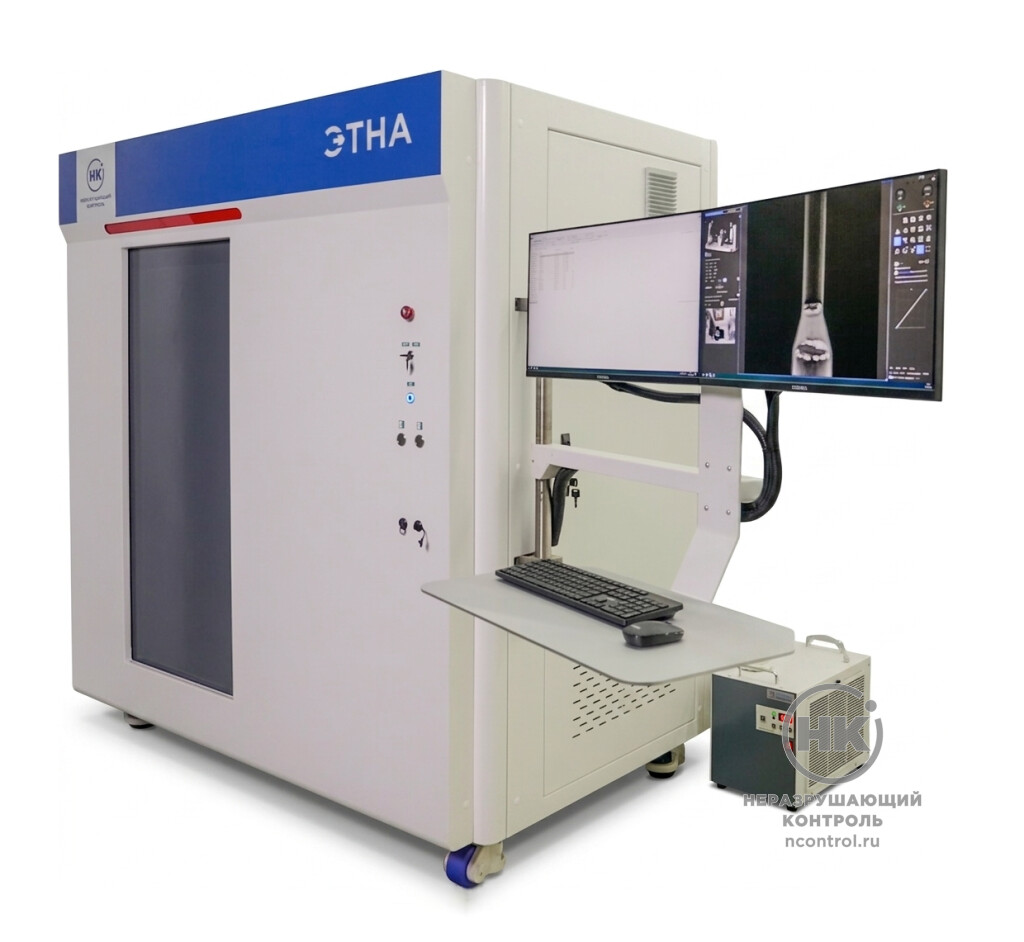

Рентгенотелевизионная система «ЭТНА.МАКСИМУМ 4343.200» фото 2

Цифровая радиография

Режим 2D рентгеноскопии предназначен для удобного и быстрого контроля:

Оперативное позиционирование изделия
Гибкость по увеличению: от большого поля зрения до повышенной детализации зоны интереса
Настройка контраста материалов, выявление включений, раковин, непроваров

Всё, что оператор «видит сразу» в 2D, позволяет быстро принимать решения по годности, перенастройке процесса или выбору образцов для углубленного анализа.

Детектор комплекса является поверенным средством измерения, что обеспечивает метрологическую достоверность результатов контроля.

Компьютерная томография

Компьютерная томография позволяет:

Разделять наложившиеся в 2D элементы и изучать внутреннюю геометрию послойно
Находить поры, усадочные раковины, каналы, непропай, смещение вставок и внутренних деталей
Анализировать многоматериальные узлы (пластик + металл) с раздельной визуализацией компонентов

При частоте 3 кадра в секунду один оборот с 360-ю набором проекций занимает около 120 секунд, 1440 проекций — ~600 секунд.

Это позволяет формировать два понятных режима работы:

«Быстрый технологический КТ» — для оперативной оценки структуры и параметров процесса
«Детальный КТ» — для глубокого анализа сложных дефектов и исследовательских задач

Серия образцов по толщине (например, сталь 5/10/20 мм, алюминий 20/40 мм) демонстрирует границы применимости: «видно границы / видно дефект», что помогает пользователю быстро понять рабочую зону установки под свои изделия.

Технические характеристики

Технические характеристики камеры

Габариты (Ш×В×Г), мм	1950×1820×1210
Масса, кг	2000
Загрузочная дверь (Ш×В), мм	570×1290
Тип двери	откатная
Общее количество осей	5
Поворотный стол, мм	Ø200
Область контроля (3D)	цилиндр Ø345×345 мм
Область контроля (2D)	плита 530×1000 мм

Плоскопанельный детектор

Активная область, мм	430×430
Размер пикселя, мкм	139
Частота кадров (16 бит), кадр/с	3
Интерфейс	Gigabit Ethernet

Источник ионизирующего излучения

Тип трубки	стационарная, моноблочная
Размер фокального пятна, мкм	200 (по IEC60336)
Мощность	до 400 Вт при 200 кВ
Выходное напряжение	80–200 кВ
Шаг регулировки напряжения, кВ	0,1
Шаг регулировки тока, мА	0,1
Масса излучателя, кг	33
Тип охлаждения	жидкостное
