Рентгенотелевизионная установка «ЭТНА.Тетра»

Рентгенотелевизионная установка «ЭТНА.Тетра» [фото №3]

Добавить в корзину

Купить

Задать вопрос о товаре

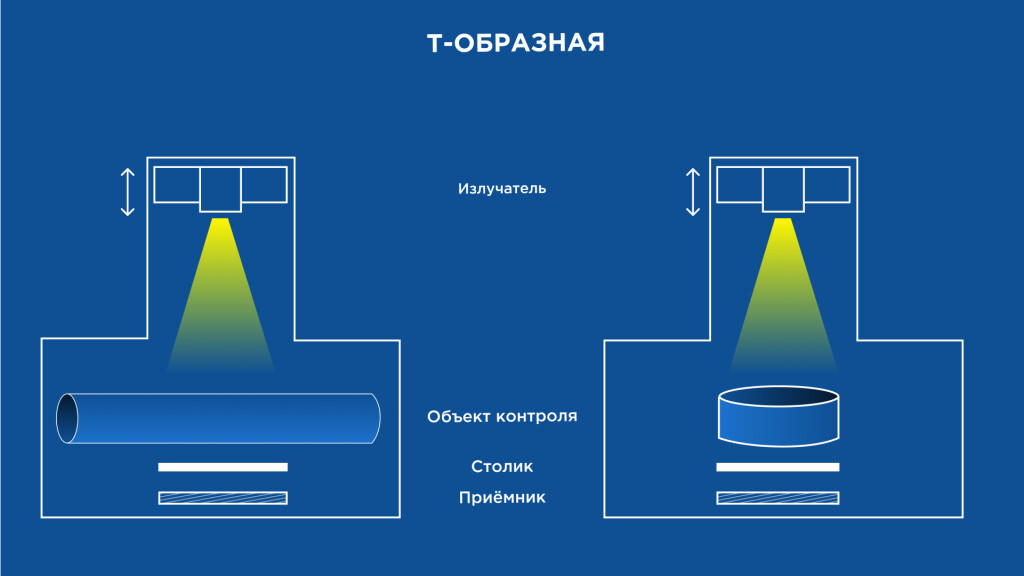

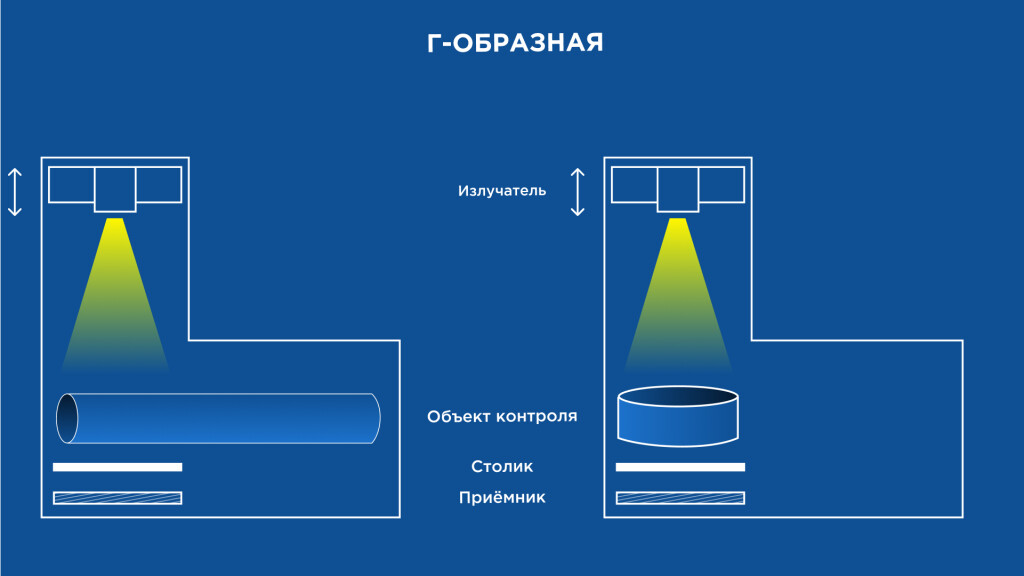

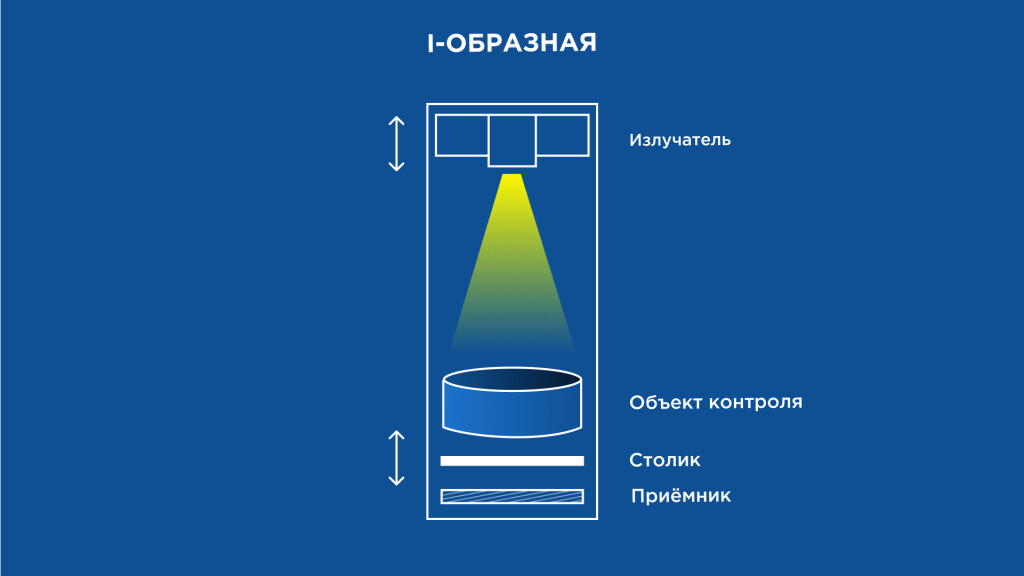

Камера зонального контроля длинномерных изделий «ЭТНА.Тетра». Комплекс может быть выполнен в Г-, Т- и I-образном исполнении. Компактная бюджетная камера, выполняющая функционал полноценной рентегенотелевизионной установки. Модель «Тетра» обеспечивает выявление дефектов в сварных соединениях, литых изделиях и других объектах различных отраслей: военная промышленность, авиационная промышленность, машиностроение. Установка входит в линейку рентгенотелевизионных установок «Этна».

Камера оснащена двумя ручными манипуляторами для точного позиционирования элементов. Первый манипулятор регулирует высоту рентгеновской трубки, позволяя плавно изменять её положение относительно объекта контроля с последующей надёжной фиксацией в заданной точке. Второй манипулятор обеспечивает вертикальное перемещение загрузочного ложемента, что даёт возможность оптимально располагать исследуемый объект в зоне сканирования.

Металлический бокс обеспечивает надежную защиту от радиации – до 1 мкЗв/ч на расстоянии 10 см.

Документы в PDF

Скачать карточку в формате PDF

Состав комплекта

В состав РТС «ЭТНА.Тетра» входит

Камера радиационной защиты
Комплекс цифровой радиографии
Рентгеновский аппарат
2 манипулятора
Пульт управления
Плагины и программное обеспечение для работы с изображением

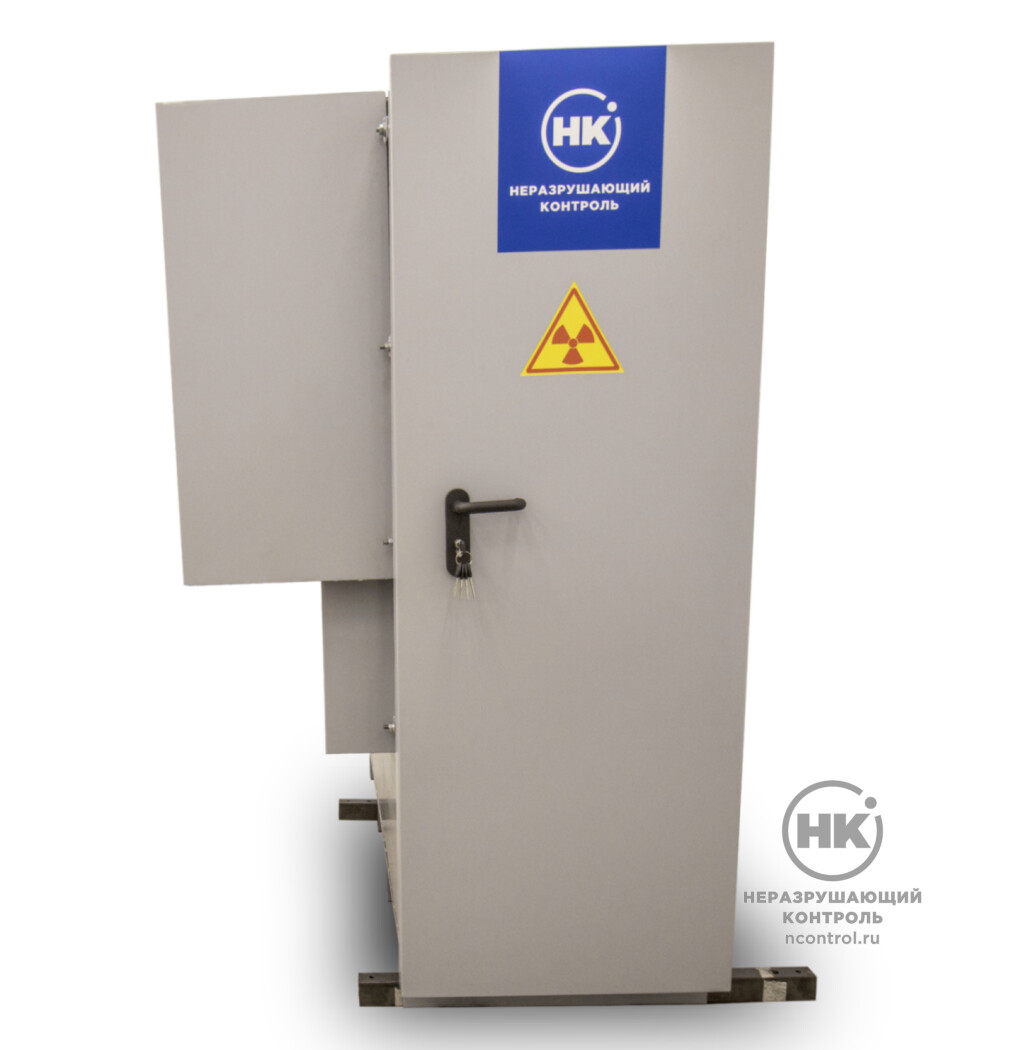

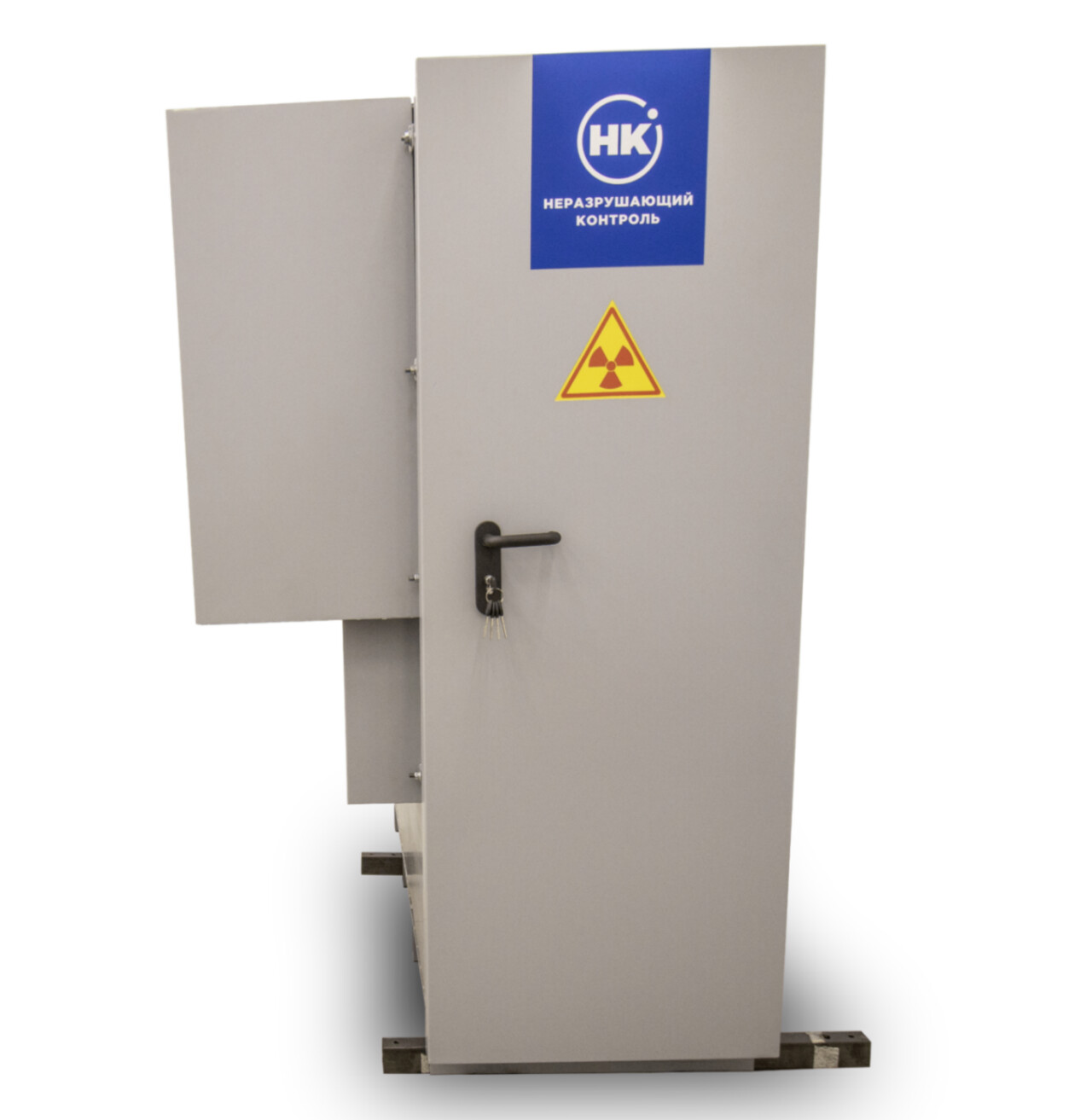

Камера выполнена из стали и свинца, обеспечивает надежную защиту персонала. Установка имеет рым-болты для транспортировки.

В камере установлено два манипулятора: для перемещения рентгеновской трубки вдоль вертикальной оси и манипулятор для загрузки объекта контроля. Манипулятор для объекта выдвигается и на нее загружается изделие.

Роликовые колеса позволяют плавно задвинуть ложемент. Вторая роликовая установка позволяет легко вращать цилиндрический объект уже на ложементе.

Рентгеновская трубка или переносной рентгеновский аппарат жестко закрепляется на раме, которая перемещается вдоль вертикальной оси. Это позволяет контролировать различные типоразмеры, сохраняя при этом правильное фокусное расстояние.

Детектор в защитном чехле установлен под объектом контроля. При необходимости, он легко снимается, его можно заменить пленкой или использовать вне камеры.

Пульт управления, генератор и система охлаждения расположены вне камеры. Все кабели проложены через специальный щит.

Рентгенозащитная дверь оснащена концевиками, которые блокируют питание тока трубки, если дверь находится в открытом состоянии.

Рабочее пространство и схемы просвечивания

Камера предусматривает наличие двух рабочих пространств:

в вертикальном положении 750х500 мм
в горизонтальном положении 600х1700 мм

Системы безопасности

Камера оснащена различными системами безопасности и блокировки.
Стандартно система автоматики установки блокирует подачу рентгеновского излучения в следующих случаях:

при неплотно закрытой (открытой) двери камеры;
при нажатой кнопке экстренного отключения «Аварийная остановка».

В момент подачи высокого напряжения на рентгеновскую трубку система безопасности блокирует возможность открытия электроприводной рентгенозащитной двери. При нажатии одной из кнопок «Аварийная остановка» на рентгеновский аппарат подается команда отключения рентгеновского излучения.

В стандартной комплектации кнопки экстренного отключения расположены:

на пульте управления рентгеновского аппарата;
на главном пульте управления;
внутри камеры.

Преимущества

Компактная установка, позволяющая сэкономить бюджет на материалах и пространство в помещении.
Конструкция камеры обеспечивает мощность дозы на расстоянии 10 см от поверхности камеры радиационной защиты в любой её точке, не превышающей 1,0 мкЗв/ч. Камера выполнена из стали и свинца
Съемный детектор, который можно использовать вне установки
Камера комплектуется поверенным средством измерения КЦР Цифракон

Особенности метода

Механическая установка позволяет минимизировать риск поломки
Дифференциальная свинцовая защита
Воспроизведение изображения сразу же после экспозиции – мгновенная обработка данных для быстрого принятия решений.
Программное обеспечение «Дисофт» – универсальный инструмент для обработки, интерпретации, точного измерения и архивирования данных, что сокращает затраты на расходные материалы и освобождает от необходимости содержать объемные архивы
Надежная система безопасности

Нормативная документация

Качество получаемого радиографического изображения соответствует:

ГОСТ-ИСО 17636-2-2018 (класс А, B)
ГОСТ 29025-91
I кат. по ПНАЭ Г-7-010-89
РД-25.160.10-КТН-016-23

Уровень защиты соответствует:

СанПиН 2.6.1.2523-09 «Нормы радиационной безопасности (НРБ-99/2009)»;
СП 2.6.1.2612-10 «Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99/2010)»;
СанПиН 2.6.4115-25 «Санитарно-эпидемиологические требования в области радиационной безопасности населения при обращении источников ионизирующего излучения».
