Электромеханическая испытательная машина ЭВО-М01-1

Купить
В избранноеВ избранное
СравнитьСравнить

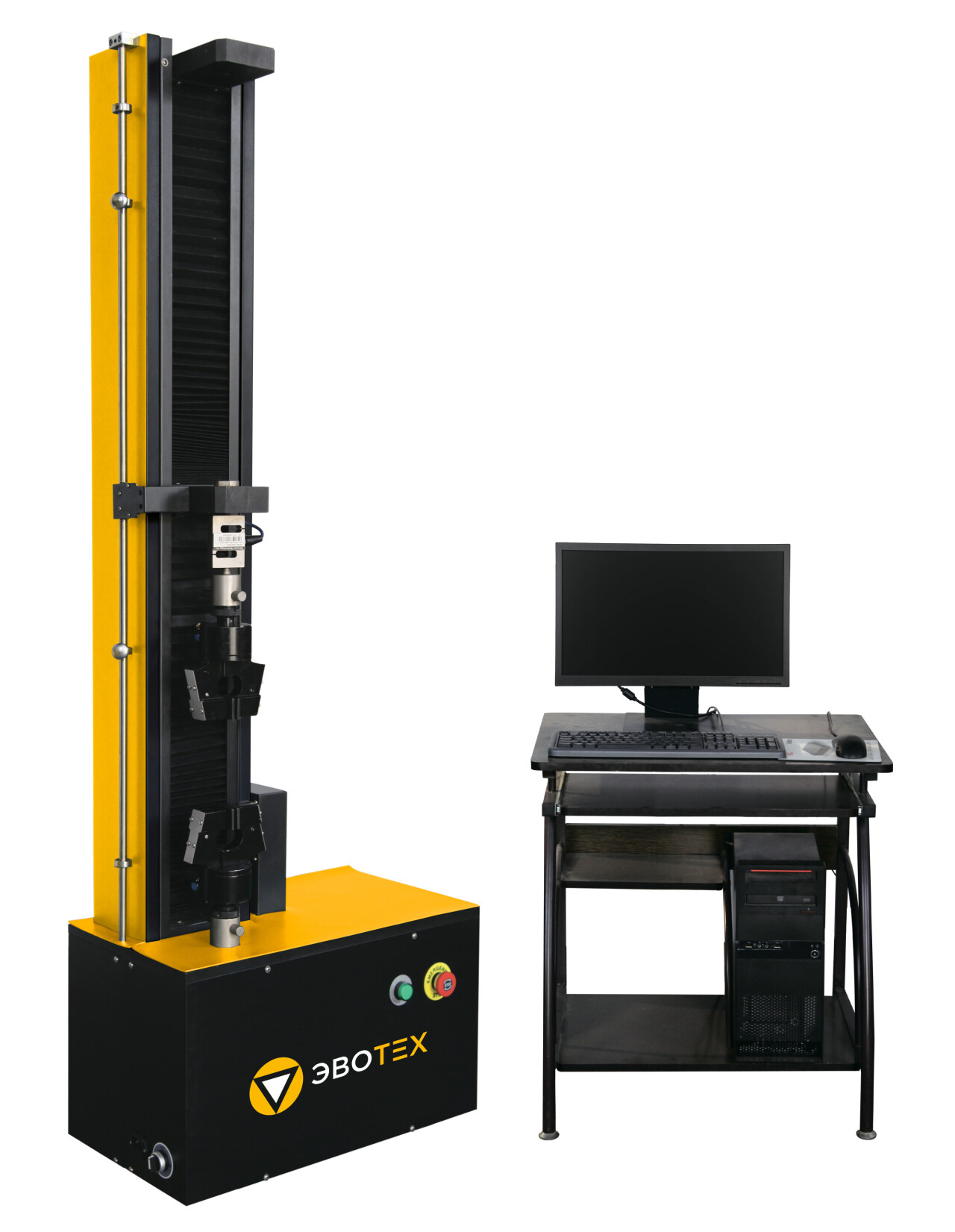

Машина испытательная универсальная, одноколонная серии ЭВО-М01-1/ЭВО-М01-1В (увеличенная рабочая зона) предназначена для проведения механических испытаний в режимах растяжения, сжатия и изгиба образцов и изделий, изготовленных из различных материалов, включая металлы, древесину, резину, пластмассу, текстиль и другие.

Принцип действия универсальных машин основан на измерении силы, воздействующей на образец до стадии его разрушения, посредством перемещения подвижной траверсы с использованием шарико-винтовой пары.



250 кг
Масса

Документы в PDF

Принцип работы

Принцип работы машины заключается в преобразовании кинетической энергии, вырабатываемой электроприводом, в усилие, прикладываемое к испытуемому образцу.

Механические испытания материалов проводятся путем деформации образца до его разрушения при контролируемом перемещении активной траверсы. Для этого используется винтовая колонна, обеспечивающая поступательные движения подвижной траверсы вверх или вниз.

Нагрузка измеряется с помощью тензодатчика.

Перемещение активного захвата определяется энкодером в системе вращения винтовой пары, связанной с подвижной траверсой. Электрический сигнал преобразуется в расстояние.

Результаты измерений отображаются на экране монитора ПК, за счет его подключения к испытательной машине с использованием USB-кабеля.

Устройство

Основная рама состоит из следующих элементов:

  • Основание
  • Одна подвижная траверса
  • Одна колонна
  • Один винт, внедренный в конструкцию рамы.

В системе нагружения применяются электродвигатель переменного тока и редуктор с зубчатым ремнём, которые приводят в движение высокоточную шарико-винтовую пару и перемещающуюся траверсу для выполнения операций по перемещению и нагружению. Машина характеризуется стабильностью, высокой жёсткостью рамы, высокой точностью управления, низким уровнем шума, энергоэффективностью и устойчивостью к неблагоприятным внешним воздействиям.

Программное обеспечение

Программное обеспечение предназначено для управления функциональными возможностями машины и обработки результатов измерений в процессе эксплуатации. Оно предоставляет возможность выбора методов испытаний, задания параметров, необходимых для проведения испытаний, осуществления стандартной обработки результатов измерений, построения таблиц и графических изображений, сохранения выполненных испытаний и расчётов в базе данных, а также формирования протоколов испытаний с их последующей печатью.

Преимущества

  • Полностью цифровая система управления с многоканальным модулем сбора и обработки данных
  • Свободная настройка тестирования в соответствии с собственными требованиями
  • Автоматическая обработка, сохранение данных тестирования и формирование отчета
  • Выбор различных кривых в зависимости от нагрузки, от деформации, времени нагрузки и др.
  • Автоматический возврат и автоматическая калибровка
  • Возможность сохранять отчет в формате WORD или EXCEL

Функции

Позволяют испытывать материалы с высокой точностью, выполнять другие функции, а именно:

  • визуализировать и определять текущие и максимальные значения нагрузки и деформации, перемещения активного захвата, поступающие с датчиков, в режиме реального времени на дисплее системы измерения;
  • строить графики испытаний в режиме реального времени;
  • редактировать параметры графиков испытания;
  • управлять процессом нагружения, скоростью перемещения подвижной траверсы во время испытания с ПК;
  • математически обрабатывать данные;
  • переводить данные в различные форматы;
  • автоматически сохранять результаты группы образцов испытаний;
  • печатать результаты испытаний;
  • экспортировать результаты испытания в Excel для возможности анализа данных за пределами программного комплекса;
  • автоматически рассчитывать механические характеристики образцов по выбранной методике;
  • автоматически отключать работу при превышении максимально допустимой нагрузки;
  • проводить расширенные испытания с применением специальной оснастки.

Требования к условиям эксплуатации оборудования

Климатическое исполнение: Исполнение оборудования соответствует ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических регионов. Категории условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
Температура в помещении: +10…+35° С
Относительная влажность, %, не более: 80

Комплектация

Машина испытательная универсальная электромеханическая в том числе:

  • Рама серии ЭВО-М
  • Шарико-винтовая пара
  • Система регулирования и контроля скорости электропривода
  • Ремень синхронизатора
  • Датчик нагрузки 0,1кН
  • Электронный экстензометр (опционально в соответствии с требованиями заказчика)
  • Цифровая система измерения и контроля с обратной связью
  • Система измерения нагрузки
  • Система измерения смещения
  • Система измерения деформации
  • Программное обеспечение на русском языке
  • Блок ручного управления
  • Персональный компьютер
  • Принтер
  • Захваты (могут быть поставлены в соответствии с выбранной моделью и/или требованиями заказчика)
  • Комплект сопроводительной документации
  • Носитель информации переносной с ПО

Соответствие стандартам

Машина испытательная универсальная электромеханическая серии ЭВО-М соответствует требованиям ГОСТ 28840. Также машина соответствует требованиям безопасности ГОСТ 12.2.003, ТР ТС 004/2011, ТР ТС 020/2011, в части электробезопасности – ГОСТ 29322, ГОСТ IEC 61010-1, ГОСТ IEC 61010-2-010.

Технические характеристики ЭВО-М01-1

Максимальная нагрузка0,1 кН
Класс точности0.5
Диапазон измерения силы (нагрузки) основного датчика0,0004–0,1 кН
Предел допускаемой относительной погрешности измерения нагрузки±0,5%
Цена единицы наименьшего разряда силоизмерителя0,001 Н
Высота рабочей зоны на сжатие700 мм
Высота рабочей зоны на растяжение700 мм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 0 до 1 мм включительно10 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 1 до 5 мм включительно25 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 5 до 10 мм включительно50 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне свыше 10 мм до верхнего предела перемещения±0.5%
Разрешение датчика перемещения0,001 мм
Диапазон регулировки скорости нарастания усилия0.005~5 % от испытательного усилия за секунду
Диапазон регулирования скорости перемещения0.001~500 мм/мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 0.5 мм\мин включительно±0,005 мм\мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне свыше 0.5 мм\мин до 500 мм\мин, % от заданного значения±0,2 %
Диапазон рабочих температур в помещенииОт +10 до +35 °С
Средний срок службы, лет, не менее15 лет
Габаритные размеры, подключение и потребляемая мощность:
Габаритные размеры (В*Ш*Д), не более630*440 *1730 мм
Масса, не более250 кг
Электропитание220 В; 50 Гц
Максимальная потребляемая мощность, не более0,75 кВт

*Имеет дополнительную модель с увеличенной высотой рабочей зоны - ЭВО-М01-1В

Технические характеристики ЭВО-М01-1В

Технические характеристики ЭВО-М01-1В

Рабочее пространство
(может быть изменено на заказ в соответствии с требованиями пользователя)
От 900 до 1500
Габаритные размеры (В*Ш*Д), не более630 х 340 х до 2530 мм
Максимальная нагрузка0,1 кН
Класс точности0.5
Диапазон измерения силы (нагрузки) основного датчика0,0004–0,1 кН
Предел допускаемой относительной погрешности измерения нагрузки±0,5%
Цена единицы наименьшего разряда силоизмерителя0,001 Н
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 0 до 1 мм включительно10 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 1 до 5 мм включительно25 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 5 до 10 мм включительно50 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне свыше 10 мм до верхнего предела перемещения±0.5%
Разрешение датчика перемещения0,001 мм
Диапазон регулировки скорости нарастания усилия0.005~5 % от испытательного усилия за секунду
Диапазон регулирования скорости перемещения0.001~500 мм/мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 0.5 мм\мин включительно,±0,005 мм\мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне свыше 0.5 мм\мин до 500 мм\мин, % от заданного значения±0,2 %
Диапазон рабочих температур в помещенииОт +10 до +35 °С
Средний срок службы, лет, не менее15 лет
Подключение и потребляемая мощность:
Электропитание220 В; 50 Гц
Максимальная потребляемая мощность, не более0,75 кВт
Масса, не более250 кг
