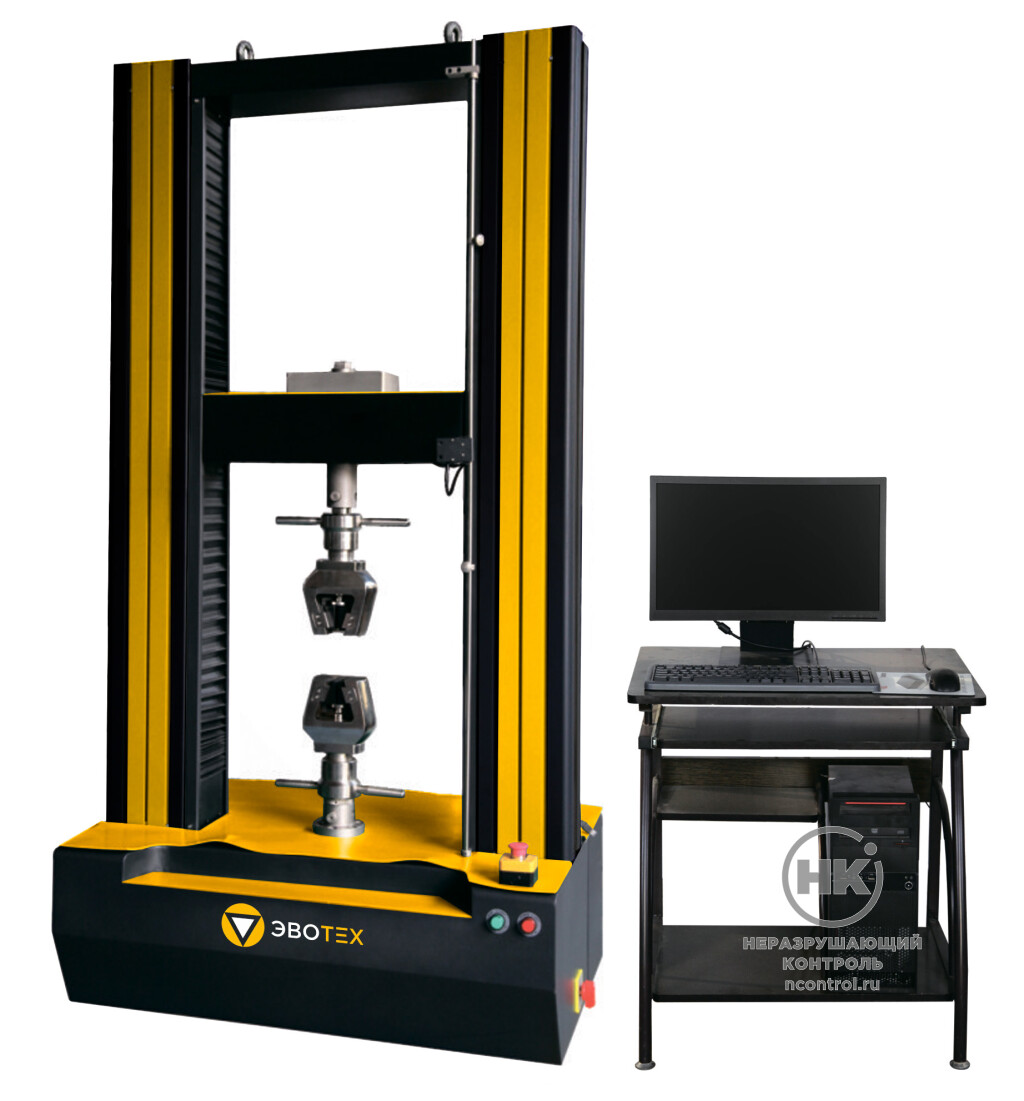

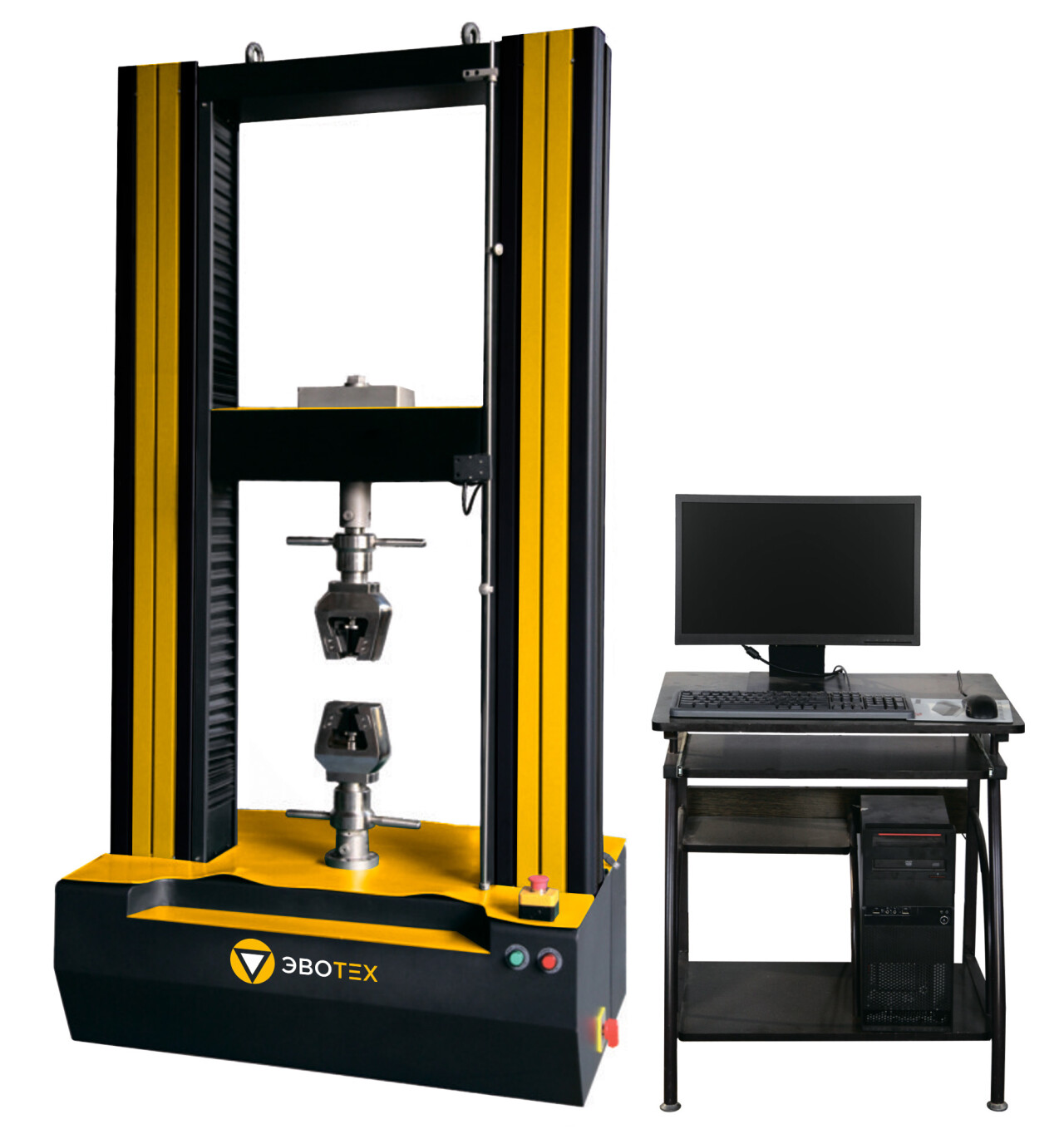

Электромеханическая испытательная машина ЭВО-М300

Машина работает по принципу преобразования кинетической энергии, вырабатываемой электроприводом, в усилие нагрузки, которое прикладывается к испытываемому образцу. Механические испытания проводятся путём деформации образца до стадии его разрушения при контролируемом перемещении активной траверсы.

Конструкция устройства включает в себя винтовые колонны, закреплённые на основании, которые обеспечивают поступательное движение подвижной траверсы вверх или вниз. Величина нагрузки измеряется тензодатчиком.

Перемещение активного захвата измеряется энкодером в системе вращения винтовой пары, связанной с подвижной траверсой, путём преобразования электрического сигнала в расстояние.

В процессе проведения испытаний полученные данные выводятся на экран монитора персонального компьютера (ПК) посредством его подключения к испытательной машине через USB-кабель.

Основная рама состоит из следующих элементов:

В системе нагружения используются электродвигатель переменного тока и редуктор с зубчатым ремнем, которые приводят в движение шарико-винтовую пару и движущуюся траверсу для осуществления операций по перемещению и нагружению.
Испытательная машина обладает стабильностью, высокой жесткостью рамы, высокой точностью управления, низким уровнем шума, энергоэффективностью и возможностью защиты от неблагоприятного внешнего воздействия.

Разрывные универсальные машины необходимы для проведений испытаний на растяжение, сжатие и изгиб.

Испытание на изгиб позволяет определить такие характеристики, как:

- Прочность на изгиб
- Модуль упругости при изгибе

Программное обеспечение разработано для управления функциональными возможностями машины и обработки данных, полученных в процессе её эксплуатации. Позволяет выбирать методы проведения испытаний, задавать необходимые параметры, осуществлять стандартную обработку полученных данных, строить таблицы и графические изображения результатов испытаний, сохранять проведённые испытания и расчёты в базе данных, а также формировать и распечатывать протоколы испытаний.

Благодаря своим техническим и конструктивным особенностям, электромеханические испытательные машины могут выполнять не только стандартные высокоточные испытания образцов, но и имеют ряд дополнительных функций. Среди них можно выделить следующие:

- Визуализация и определение текущих и максимальных значений нагрузки и деформации, перемещения активного захвата, данные с датчиков отображаются на дисплее системы измерения в режиме реального времени;
- Построение графиков испытаний в режиме реального времени;
- Редактирование параметров графиков испытаний;
- Управление процессом нагружения, скоростью перемещения подвижной траверсы во время испытания с ПК;
- Математическая обработка данных;
- Перевод данных в различные форматы;
- Автоматическое сохранение результатов групп образцов испытаний;
- Печать результатов испытаний;
- Экспорт результатов испытаний в Excel для возможности анализа данных за пределами программного комплекса;
- Автоматический расчёт механических характеристик образцов по выбранной методике;
- Автоматическое прекращение работы машины при превышении максимально допустимой нагрузки;
- Проведение расширенных испытаний с применением специальной оснастки.

Климатическое исполнение: Исполнение оборудования соответствует ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических регионов. Категории условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
Относительная влажность, при температуре менее 30 °С, без конденсации влаги, не более: 80 %
Температура воздуха в помещении: от +15 до +35° С.
Эксплуатация ма�
