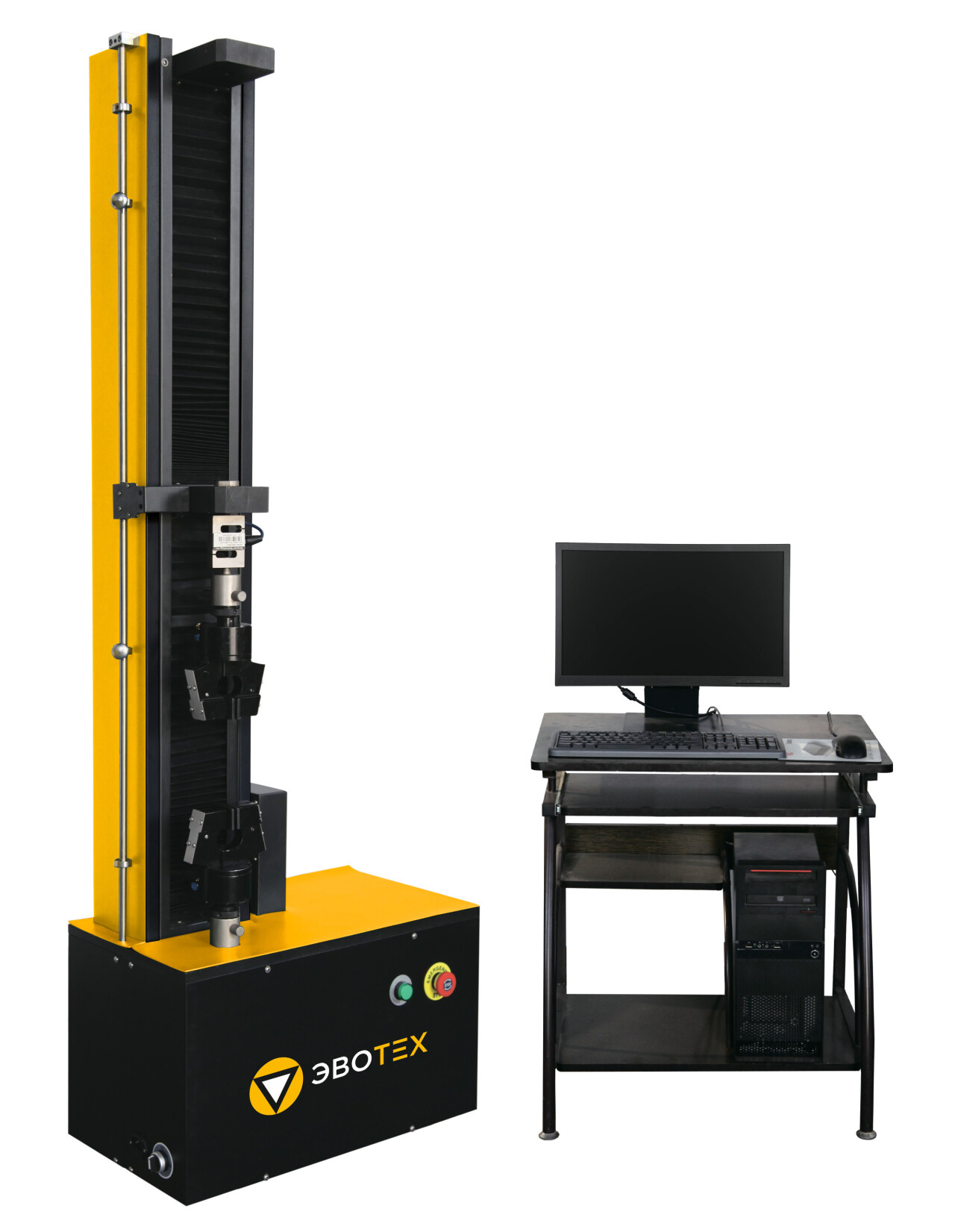

Электромеханическая испытательная машина ЭВО-М5-1

Принцип работы машины основан на преобразовании кинетической энергии, вырабатываемой электроприводом, в усилие нагрузки, воздействующей на испытуемый образец.
Механические испытания образцов проводятся за счет их деформирования до стадии разрушения при контролируемом перемещении активной траверсы. На основании машины закреплена винтовая колонна, которая обеспечивает поступательное движение подвижной траверсы вверх или вниз.
Нагрузка определяется тензометрическим датчиком
Перемещение активного захвата измеряется посредством энкодера в системе вращения винтовой пары, связанной с подвижной траверсой, путем преобразования электрического сигнала в расстояние.
Результаты испытаний выводятся на экран монитора персонального компьютера (ПК) с помощью USB-кабеля, подключенного к испытательной машине.

Программное обеспечение предназначено для управления функциональными возможностями машины и обработки данных, полученных в процессе измерений. Данное программное обеспечение предоставляет возможность выбора методов испытаний, задания необходимых параметров для проведения испытаний, а также выполнения стандартной обработки результатов измерений. Дополнительно, оно позволяет строить таблицы и графические изображения результатов испытаний, сохранять выполненные испытания и расчеты в базе данных, а также формировать и печатать протоколы испытаний.

Основная рама состоит из следующих элементов:

В системе нагружения используются электродвигатель переменного тока и редуктор с зубчатым ремнем, которые приводят в движение высокоточную шарико-винтовую пару и движущуюся траверсу для осуществления операций по перемещению и нагружению.
Испытательная машина обладает стабильностью, высокой жесткостью рамы, высокой точностью управления, низким уровнем шума, энергоэффективностью и возможностью защиты от неблагоприятных внешних факторов.
