Рентгенотелевизионная установка «ЭТНА.Универсал»

Оперативный контроль изделий, где требуется точная синхронизация источника излучения и детектора в различных отраслях промышленности:

1. Авиационно-космическая промышленность: контроль лопаток и лопастей, контроль многослойных материалов, покрытий
2. Атомная промышленность: пооперационный контроль, контроль сварных швов и основного металла.
3. ВПК: контроль деталей, сборок, исследование быстроразвивающихся процессов.
4. Нефтегазовая отрасль: контроль сварных швов и основного металла.
5. Машиностроение: входной контроль, контроль литья и сварных швов
6. Аддитивное производство и композиты

В состав рентгенотелевизионной установки «ЭТНА. Универсал» входит:

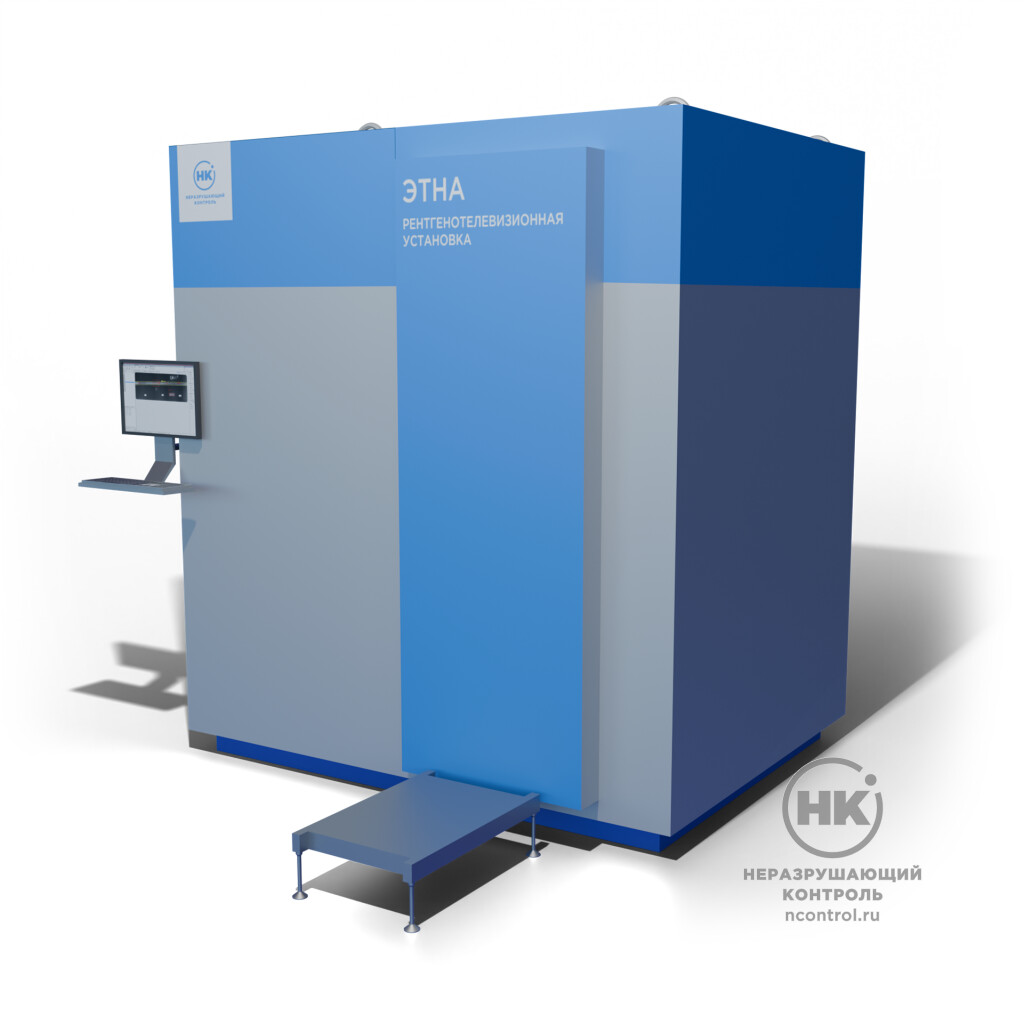

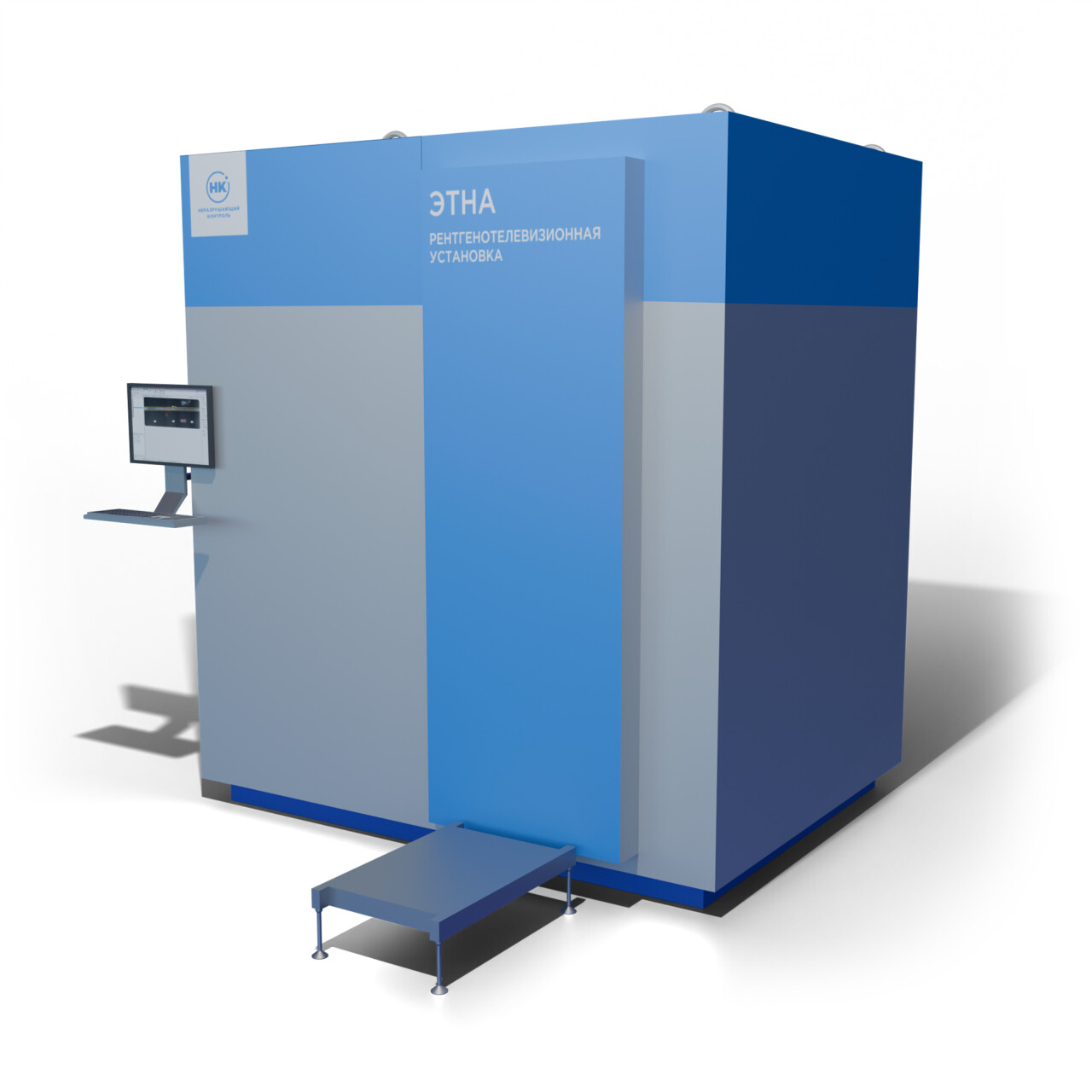

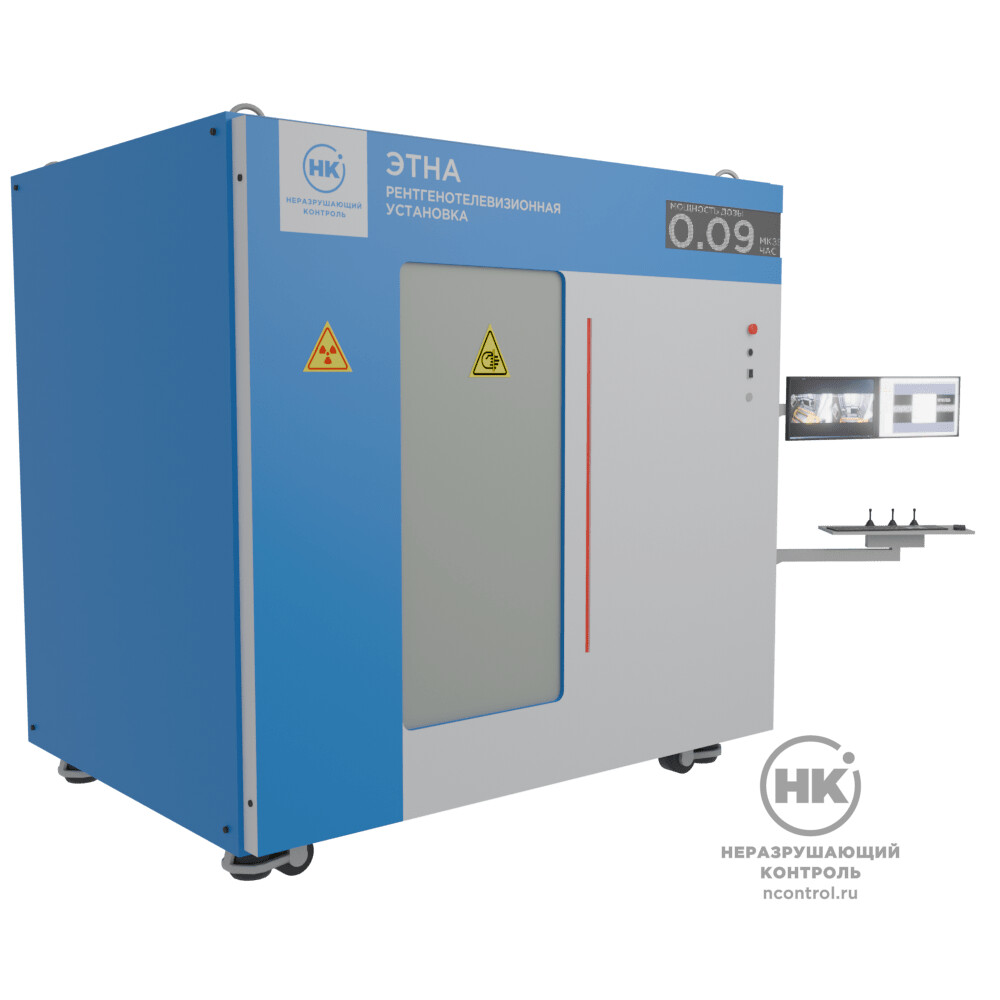

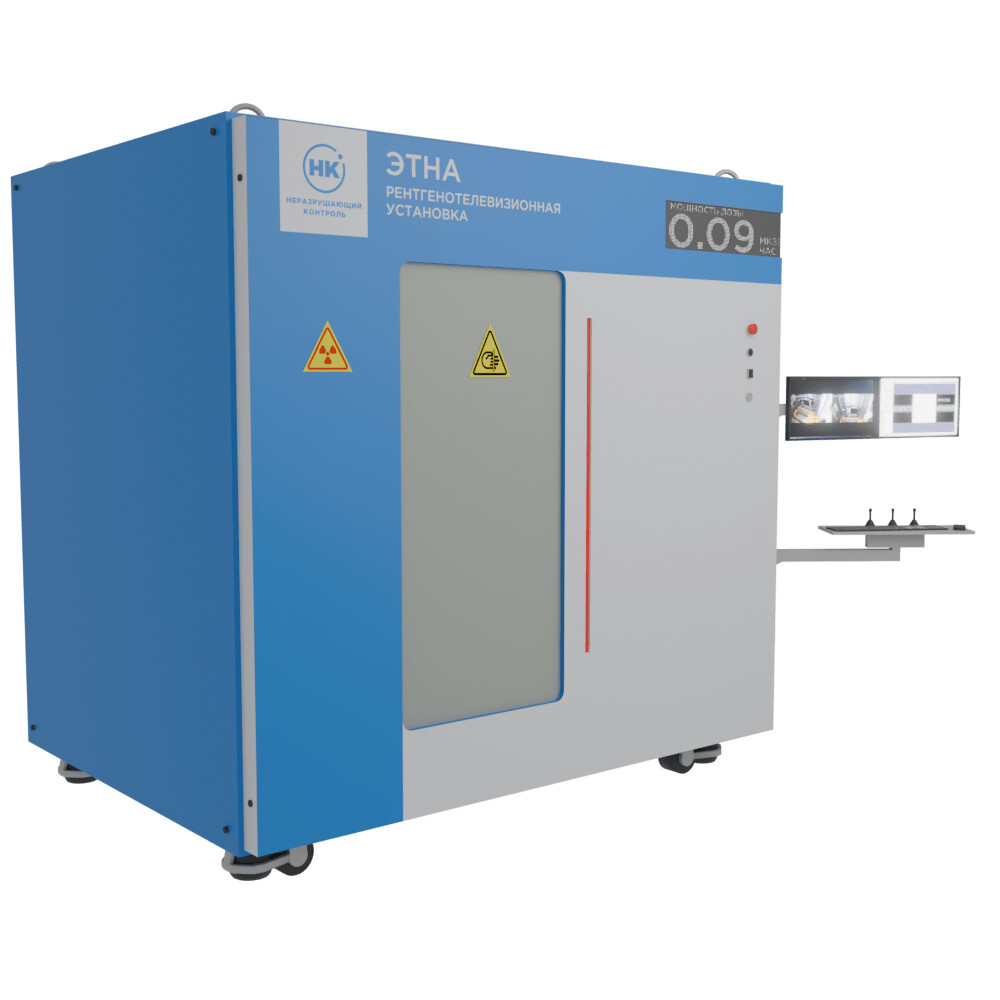

Камера радиационной защиты

Представляет собой конструкцию, обеспечивающую снаружи мощность дозы не более 1,0 мкЗв/ч
Камера имеет мобильное исполнение и рым-болты для возможности ее транспортировки и перемещения, а также оснащена дверью, которая открывается и закрывается автоматически.

Размеры камеры определяются в зависимости от размеров объектов контроля.

Комплекс цифровой радиографии

Камера комплектуется детектором Цифракон
В зависимости от задачи определяется тип работы детектора – статический или динамический, в соответствии с нормативной документацией – размер пикселя.
Измерения на «Цифракон» имеют высокую точность и соответствуют установленным стандартам и нормативам, что подтверждает их правомочность и достоверность.
Метрологические характеристики подтверждены свидетельством об утверждении типа СИ.

Управление детектором осуществляется с компьютера, где предустановлено ПО Дисофт для получения, обработки, анализа и хранения радиографических изображений. Компьютер

Стационарный рентгеновский аппарат

Камера комплектуется стационарным рентгеновским аппаратом Этна-РА
Выбор модели рентгеновской трубки (острофокусная, микрофокусная, стандартная), генератора и системы охлаждения зависит от задач и выбирается индивидуально. Напряжение трубки от 160 до 450 кВ.

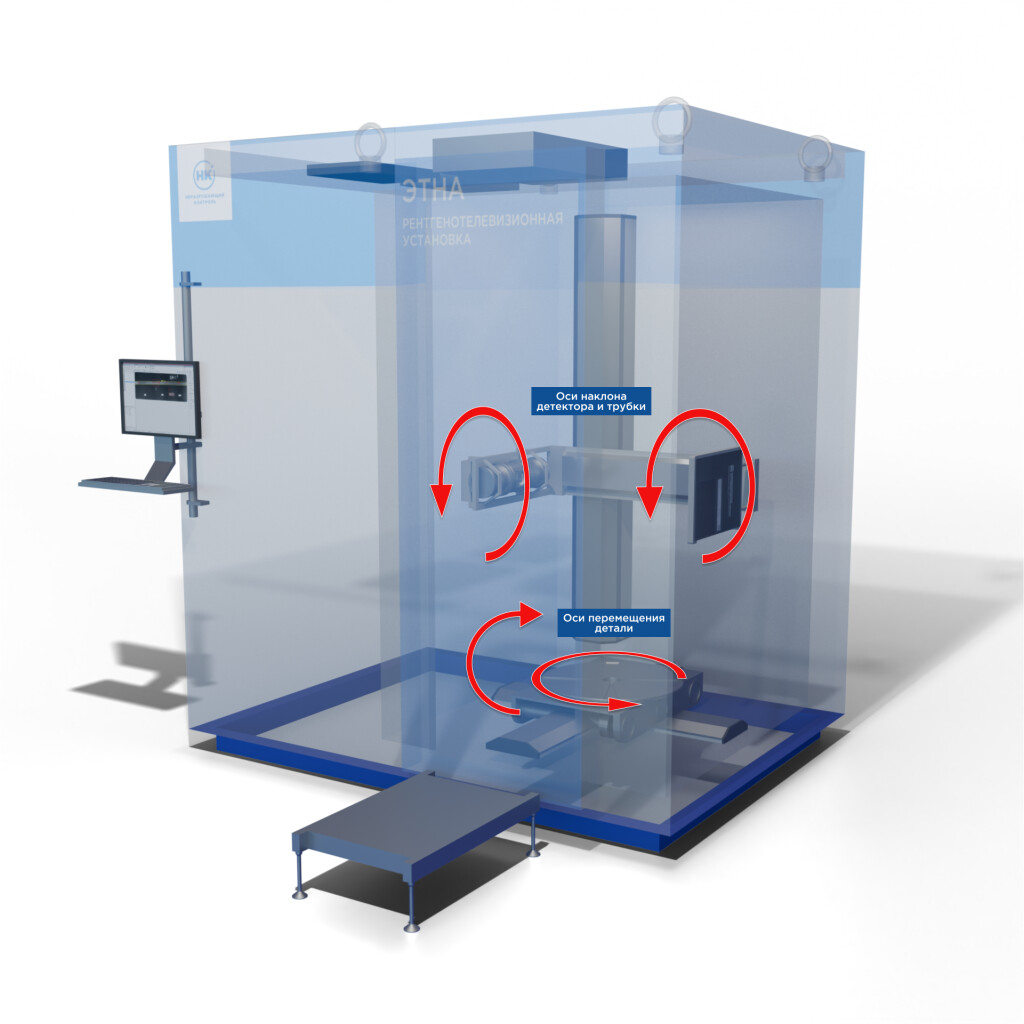

Манипулятор

Манипулятор может быть оснащен 6 осями перемещения:

С-образный манипулятор прост в управлении – за счет единой оси перемещения аппарата и детектора (автоматической синхронизации) позволяет быстро устанавливать оборудование согласно схеме контроля.

Пульт управления

На пульте управления расположены джойстики управления манипуляторами, индикаторы включения камеры и рентгеновского аппарата, кнопки аварийной остановки рентгеновского аппарата, открытия/закрытия дверей, а также экраны для вывода изображения с детектора, камер видеонаблюдения, мышка и клавиатура.

Также управление работой рентгенотелевизионной установки «ЭТНА. Универсал» может выполняться с помощью плагина.

Плагины и программное обеспечение

Для управления работой установки используются предустановленный плагин, для работы с трубкой и детектором – программные обеспечение для тренировки трубки, программное обеспечение Дисофт.

Программное обеспечение для тренировки трубки:

Программное обеспечение Дисофт – ПО для получения, обработки и архивирования изображений

Плагин – это специализированная программа для управления манипуляторами, запуска и настройки рентгеновского аппарата и предварительной оценки результатов

Камера оснащена различными системами безопасности и блокировки.

Стандартно система автоматики установки блокирует подачу рентгеновского излучения в следующих случаях:

В момент подачи высокого напряжения на рентгеновскую трубку система безопасности блокирует возможность открытия электроприводной рентгенозащитной двери. При нажатии одной из кнопок «Аварийная остановка», на рентгеновский аппарат подается команда отключения рентгеновского излучения.

В стандартной комплектации кнопки экстренного отключения расположены:

Качество получаемого радиографического изображения соответствует:

Уровень защиты соответствует:
