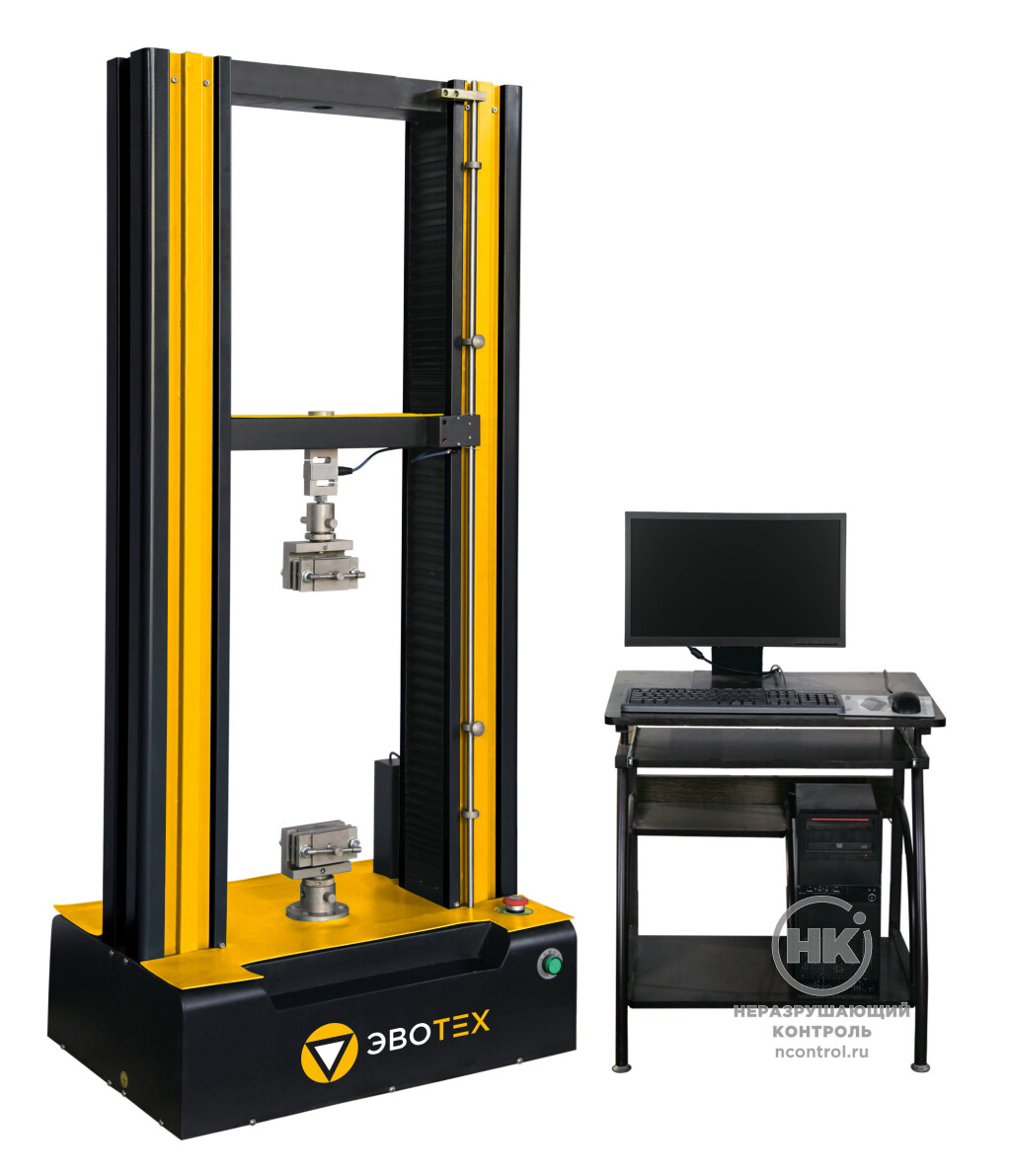

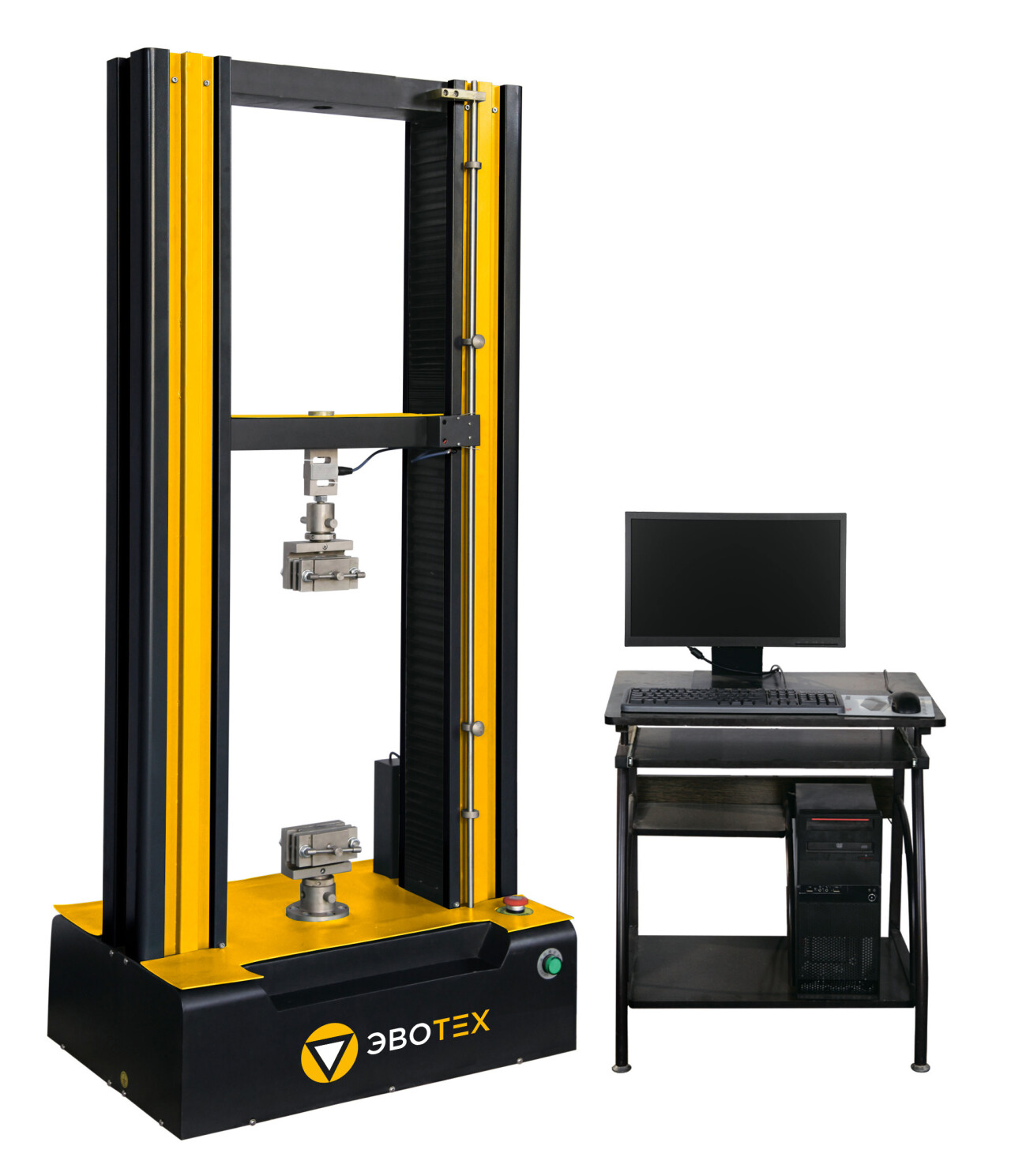

Электромеханическая испытательная машина ЭВО-М50

Купить
В избранноеВ избранное
СравнитьСравнить

Электромеханическая двухколонная универсальная испытательная машина ЭВО-М50 / ЭВО-М50-В (увеличенная вертикальная рабочая зона) / ЭВО-М50-Ш (увеличенная горизонтальная рабочая зона) / ЭВО-М50-ВШ (увеличенная вертикальная и горизонтальная рабочая зона) представляет собой современное оборудование, предназначенное для проведения механических испытаний образцов и изделий из различных материалов, включая металл, древесину, резину, пластмассу, текстиль и другие.
Машина позволяет осуществлять испытания в режимах растяжения, сжатия и изгиба, что делает её незаменимым инструментом в машиностроительной, аэрокосмической, металлургической и полимерной отраслях промышленности.

Внесен в Госреестр СИ РФ No 94535-25

Универсальные машины выпускаются в различных вариациях, отличающихся следующими параметрами: максимальное измеряемое усилие, габаритные размеры, размеры рабочей зоны и масса.



50 кН
Максимальная нагрузка

Документы в PDF

Принцип работы

Машина работает по принципу преобразования кинетической энергии, вырабатываемой электроприводом, в усилие нагрузки, которое прикладывается к испытываемому образцу. Механические испытания проводятся путём деформации образца до его разрушения при контролируемом перемещении активной траверсы.

Конструкция устройства включает в себя винтовые колонны, закреплённые на основании, которые обеспечивают поступательное движение подвижной траверсы вверх или вниз. Величина нагрузки измеряется тензодатчиком.

Перемещение подвижной траверсы измеряется энкодером в системе вращения винтовой пары, путём преобразования электрического сигнала в расстояние.

В процессе проведения испытаний полученные данные выводятся на экран монитора персонального компьютера (ПК) посредством его подключения к испытательной машине через USB-кабель.

Устройство

Основная рама состоит из следующих элементов:

  • Основание
  • Подвижная траверса
  • Две колонны
  • Два винта, внедренных в конструкцию рамы.

В системе нагружения используются электродвигатель переменного тока и редуктор с зубчатым ремнем, которые приводят в движение шарико-винтовую пару и движущуюся траверсу для осуществления операций по перемещению и нагружению.
Испытательная машина обладает стабильностью, высокой жесткостью рамы, высокой точностью управления, низким уровнем шума, энергоэффективностью и возможностью защиты от неблагоприятного внешнего воздействия.

/7984/conversions/f39e56040d81a45d1cc40db1221d67de-big.jpg

Особенности метода

Разрывные универсальные машины необходимы для проведений испытаний на растяжение, сжатие и изгиб.

Испытание на растяжение позволяет определить такие характеристики материала, как:

- Предел прочности при растяжении
- Модуль упругости при растяжении
- Пластичность (относительное удлинение)
- Предел текучести

/7954/conversions/cafe2d6cdb782dba4f1c04034563ac1a-big.jpg

Испытание на сжатие позволяет определить такие характеристики, как:

- Предел прочности при сжатии

/7955/conversions/9baed3b149b0ece07cbef478d89fec89-big.jpg

Испытание на изгиб позволяет определить такие характеристики, как:

- Прочность на изгиб
- Модуль упругости при изгибе

2-х точечный изгиб

/7951/conversions/7ffb203f9095b97ace0de315678cfbe7-big.jpg

3-х точечный изгиб

/7952/conversions/63919331cac61162f5b05e349803dd88-big.jpg

4-х точечный изгиб

/7953/conversions/c5f0b44667983e431132b201dc3a0650-big.jpg

Программное обеспечение

Программное обеспечение разработано для управления функциональными возможностями машины и обработки данных, полученных в процессе проведения испытаний. С его помощью можно также выбирать методы проведения испытаний, задавать необходимые параметры, осуществлять стандартную обработку полученных данных, строить таблицы и графические изображения результатов испытаний, сохранять проведённые испытания и расчёты в базе данных, а также формировать и распечатывать протоколы испытаний.

Преимущества

  • Цифровая система управления с многоканальным модулем сбора и обработки данных повышает эффективность и скорость проведения испытаний
  • Возможность индивидуальных настроек тестирования в соответствии с конкретными требованиями и целями испытаний обеспечивает максимальную точность и достоверность полученных результатов
  • Автоматизация процессов обработки, сохранения данных тестирования и формирования отчета существенно сокращает время работы
  • Выбор различных кривых в зависимости от нагрузки, от деформации, времени нагрузки и др. позволяет проводить более точный и детальный анализ
  • Автоматический возврат и калибровка обеспечивает стабильность и точность измерений в процессе испытаний
  • Сохранение отчета в различных форматах: WORD, EXCEL значительно упрощает дальнейшую работу с полученными данными, их анализ и интерпретацию за пределами программного комплекса

Функции

Благодаря своим техническим и конструктивным особенностям, электромеханические испытательные машины могут выполнять не только стандартные высокоточные испытания образцов, но и имеют ряд дополнительных функций. Среди них можно выделить следующие:

  • визуализация и определение текущих и максимальных значений нагрузки и деформации, перемещения активного захвата, поступающих с датчиков, в режиме реального времени на дисплее пульта управления;
  • построение графиков испытаний в режиме реального времени;
  • редактирование параметров графиков испытаний;
  • управление процессом нагружения, скоростью перемещения подвижной траверсы во время испытания с ПК;
  • математическая обработка данных;
  • перевод данных в различные форматы;
  • автоматическое сохранение результатов групп образцов испытаний;
  • печать результатов испытаний;
  • экспорт результатов испытаний в Excel для возможности анализа данных за пределами программного комплекса;
  • автоматический расчёт механических характеристик образцов по выбранной методике;
  • автоматическое прекращение работы машины при превышении максимально допустимой нагрузки
  • проведение расширенных испытаний с применением специальной оснастки.

Требования к условиям эксплуатации оборудования

Климатическое исполнение: Исполнение оборудования соответствует ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических регионов. Категории условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
Относительная влажность, при температуре менее 30 °С, без конденсации влаги, не более: 80 %
Температура воздуха в помещении: от +15 до +35° С.
Эксплуатация машин недопустима при следующих факторах:

  • в одном помещении с агрессивными материалами, пары которых могут оказывать вредное воздействие на машину;
  • наличие наведенных вибраций от работающего оборудования;
  • перепад температур более чем на 3 °С в течение часа.

Комплектация

  • Машина испытательная универсальная электромеханическая
  • Рама серии ЭВО-М
  • Шарико-винтовая пара
  • Система регулирования и контроля скорости электропривода
  • Ремень синхронизатора
  • Датчик нагрузки 50 кН
  • Электронный экстензометр (опционально в соответствии с требованиями заказчика)
  • Цифровая система измерения и контроля с обратной связью
  • Система измерения нагрузки
  • Система измерения смещения
  • Система измерения деформации
  • Программное обеспечение на русском языке
  • Блок ручного управления
  • Персональный компьютер
  • Принтер
  • Захваты (могут быть поставлены в соответствии с выбранной моделью и/или требованиями заказчика)
  • Комплект сопроводительной документации
  • Носитель информации переносной с ПО

Соответствие стандартам

Машина испытательная универсальная электромеханическая серии ЭВО-М соответствует требованиям ГОСТ 28840. Также машина соответствует требованиям безопасности ГОСТ 12.2.003, ТР ТС 004/2011, ТР ТС 020/2011, в части электробезопасности – ГОСТ 29322, ГОСТ IEC 61010-1, ГОСТ IEC 61010-2-010.

Технические характеристики ЭВО-М50

Максимальная нагрузка50
Класс точности0,5
Диапазон измерения силы (нагрузки) основного датчика0,2-50
Верхний предел диапазона измерений силы (нагрузки) дополнительных датчиков, кН0,1; 0,2; 0,5; 1; 2; 5; 10; 20; 30
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела дополнительных датчиков0,4
Предел допускаемой относительной погрешности измерения нагрузки±0,5
Цена единицы наименьшего разряда силоизмерителя0,001
Расстояние между колоннами440
Высота рабочей зоны на сжатие610
Высота рабочей зоны на растяжение610
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 0 до 1 мм включительно10 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 1 до 5 мм включительно25 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 5 до 10 мм включительно50 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне свыше 10 мм до верхнего предела перемещения±0.5%
Разрешение датчика перемещения0,001 мм
Диапазон регулировки скорости нарастания усилия0.005~5 % от испытательного усилия за секунду
Диапазон регулирования скорости перемещения0,005-500 мм / мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 0.5 мм\мин включительно±0,005 мм\мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне свыше 0.5 мм\мин до 500 мм\мин, % от заданного значения±0,2 %
Диапазон рабочих температур в помещенииОт +15 до +35 °С
Средний срок службы, лет, не менее15 лет
Габаритные размеры, подключение и потребляемая мощность
Габаритные размеры (В*Ш*Д), не более820 × 620 × 1880 мм
Масса, не более350 кг
Электропитание220 В; 50 Гц
Максимальная потребляемая мощность, не более1 кВт

*Имеет дополнительные модели:

- с увеличенной высотой рабочей зоны - ЭВО-М50-В

- с увеличенной шириной рабочей зоны - ЭВО-М50-Ш

- с увеличенной высотой и шириной рабочей зоны - ЭВО-М50-ВШ

Технические характеристики ЭВО-М50-В

Рабочее пространство
(может быть изменено на заказ в соответствии с требованиями пользователя)
От 610 до 1100
Габаритные размеры (В*Ш*Д), не более820 × 620 × до 2380 мм
Расстояние между колоннами440 мм
Максимальная нагрузка50
Класс точности0,5
Диапазон измерения силы (нагрузки) основного датчика0,2-50
Верхний предел диапазона измерений силы (нагрузки) дополнительных датчиков, кН0,1; 0,2; 0,5; 1; 2; 5; 10; 20; 30
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела дополнительных датчиков0,4
Предел допускаемой относительной погрешности измерения нагрузки±0,5
Цена единицы наименьшего разряда силоизмерителя0,001
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 0 до 1 мм включительно10 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 1 до 5 мм включительно25 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 5 до 10 мм включительно50 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне свыше 10 мм до верхнего предела перемещения±0.5%
Разрешение датчика перемещения0,001 мм
Диапазон регулировки скорости нарастания усилия0.005~5 % от испытательного усилия за секунду
Диапазон регулирования скорости перемещения0,005-500 мм / мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 0.5 мм\мин включительно±0,005 мм\мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне свыше 0.5 мм\мин до 500 мм\мин, % от заданного значения±0,2 %
Диапазон рабочих температур в помещенииОт +15 до +35 °С
Средний срок службы, лет, не менее15 лет
Подключение и потребляемая мощность
Масса, не более420 кг
Электропитание220 В; 50 Гц
Максимальная потребляемая мощность, не более1 кВт

Технические характеристики ЭВО-М50-Ш

Расстояние между колоннами
(может быть изменено на заказ в соответствии с требованиями пользователя)
940 мм
Габаритные размеры (В*Ш*Д), не более1320 × 820 × 1880 мм
Высота рабочей зоны на сжатие610 мм
Высота рабочей зоны на растяжение610 мм
Максимальная нагрузка50
Класс точности0,5
Диапазон измерения силы (нагрузки) основного датчика0,2-50
Верхний предел диапазона измерений силы (нагрузки) дополнительных датчиков, кН0,1; 0,2; 0,5; 1; 2; 5; 10; 20; 30
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела дополнительных датчиков0,4
Предел допускаемой относительной погрешности измерения нагрузки±0,5
Цена единицы наименьшего разряда силоизмерителя0,001
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 0 до 1 мм включительно10 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 1 до 5 мм включительно25 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 5 до 10 мм включительно50 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне свыше 10 мм до верхнего предела перемещения±0.5%
Разрешение датчика перемещения0,001 мм
Диапазон регулировки скорости нарастания усилия0.005~5 % от испытательного усилия за секунду
Диапазон регулирования скорости перемещения0,005-500 мм / мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 0.5 мм\мин включительно±0,005 мм\мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне свыше 0.5 мм\мин до 500 мм\мин, % от заданного значения±0,2 %
Диапазон рабочих температур в помещенииОт +15 до +35 °С
Средний срок службы, лет, не менее15 лет
Подключение и потребляемая мощность
Масса, не более420 кг
Электропитание220 В; 50 Гц
Максимальная потребляемая мощность, не более1 кВт

Технические характеристики ЭВО-М50-ВШ

Расстояние между колоннами
(может быть изменено на заказ в соответствии с требованиями пользователя)
До 940 мм
Рабочее пространство
(может быть изменено на заказ в соответствии с требованиями пользователя)
От 610 до 1100
Габаритные размеры (В*Ш*Д), не более1320 × 820 × 2380 мм
Максимальная нагрузка50
Класс точности0,5
Диапазон измерения силы (нагрузки) основного датчика0,2-50
Верхний предел диапазона измерений силы (нагрузки) дополнительных датчиков, кН0,1; 0,2; 0,5; 1; 2; 5; 10; 20; 30
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела дополнительных датчиков0,4
Предел допускаемой относительной погрешности измерения нагрузки±0,5
Цена единицы наименьшего разряда силоизмерителя0,001
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 0 до 1 мм включительно10 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 1 до 5 мм включительно25 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 5 до 10 мм включительно50 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне свыше 10 мм до верхнего предела перемещения±0.5%
Разрешение датчика перемещения0,001 мм
Диапазон регулировки скорости нарастания усилия0.005~5 % от испытательного усилия за секунду
Диапазон регулирования скорости перемещения0,005-500 мм / мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 0.5 мм\мин включительно±0,005 мм\мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне свыше 0.5 мм\мин до 500 мм\мин, % от заданного значения±0,2 %
Диапазон рабочих температур в помещенииОт +15 до +35 °С
Средний срок службы, лет, не менее15 лет
Подключение и потребляемая мощность
Масса, не более520 кг
Электропитание220 В; 50 Гц
Максимальная потребляемая мощность, не более1 кВт
