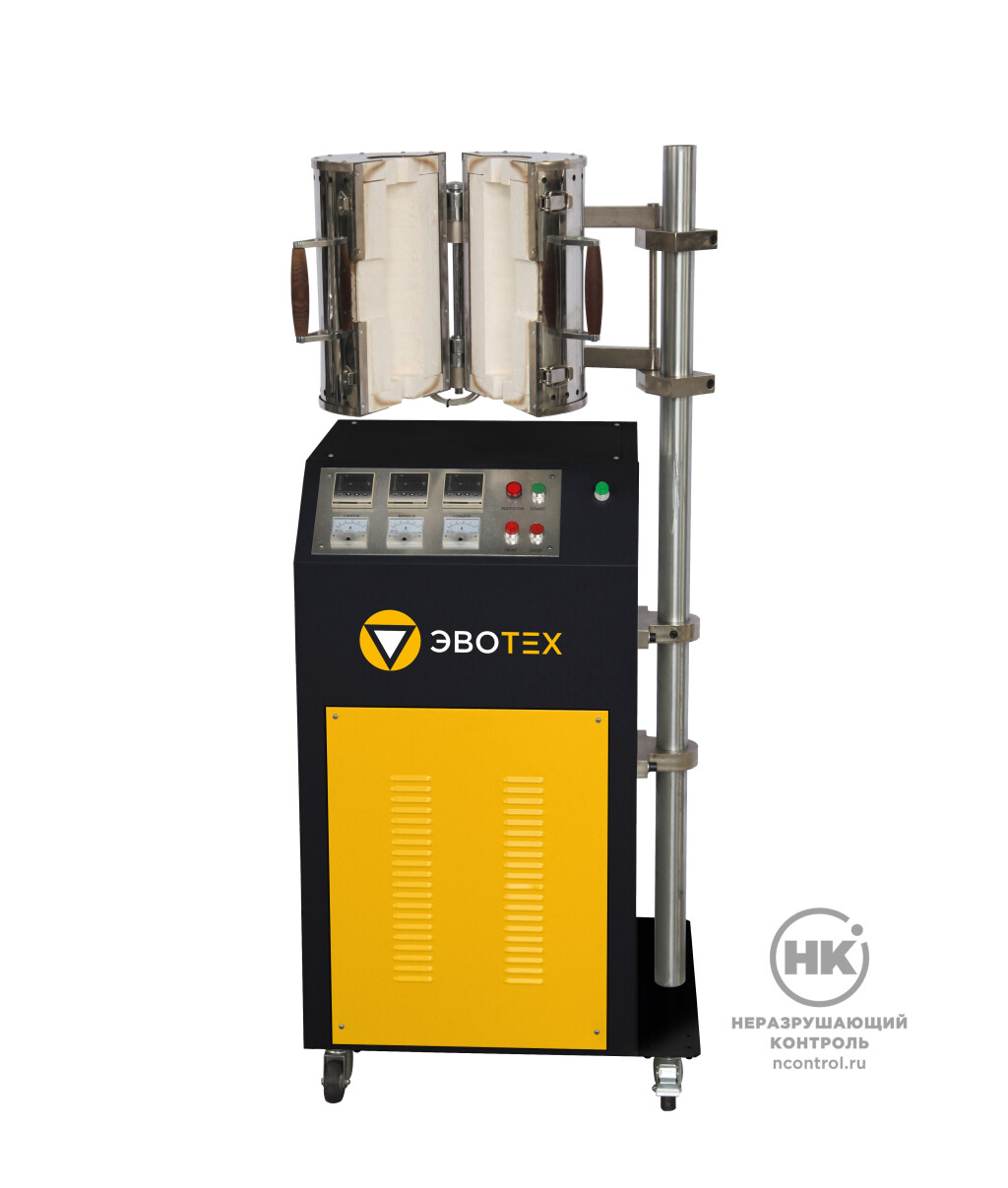

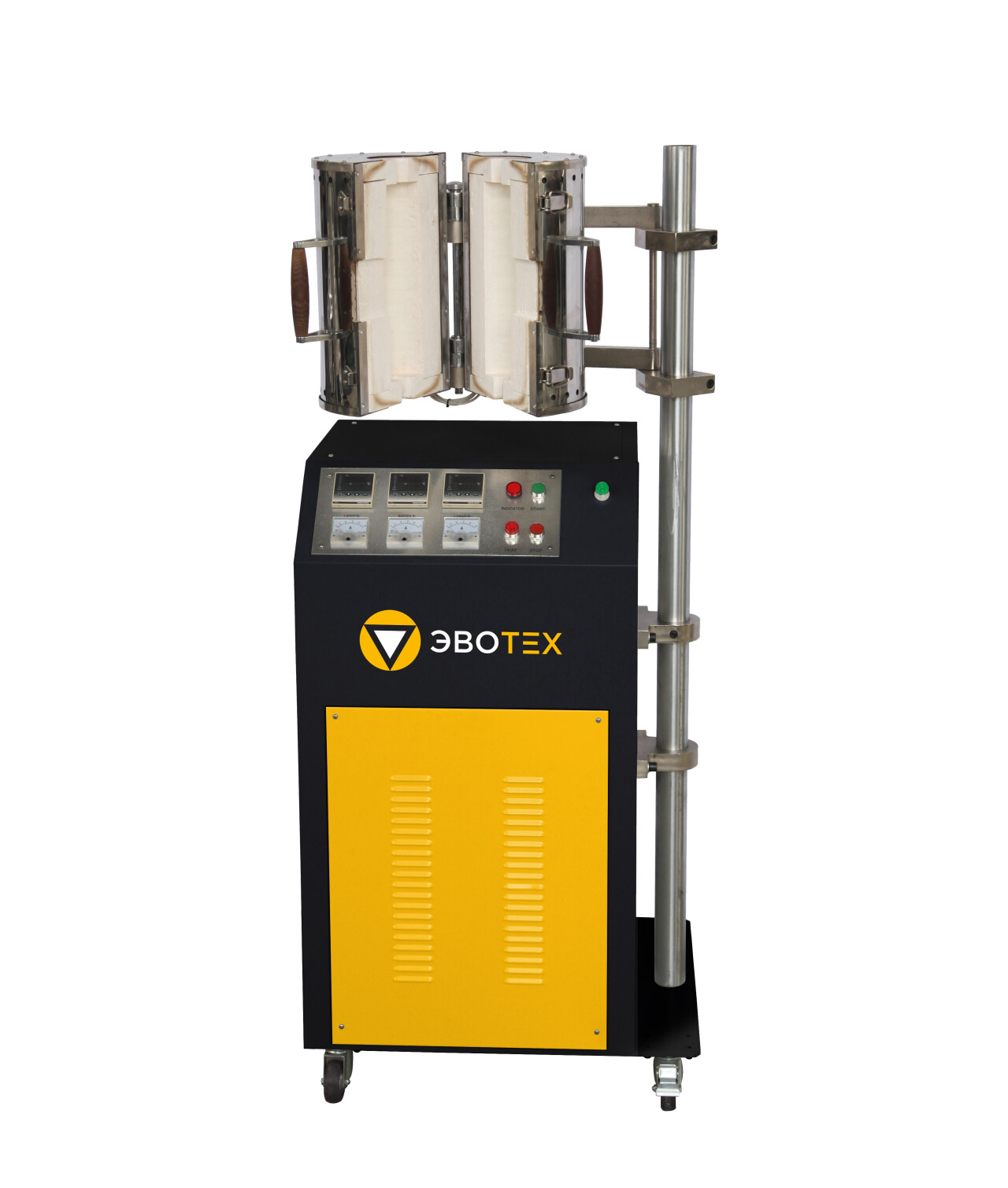

Печь распашная ЭВО-Н

Купить
В избранноеВ избранное
СравнитьСравнить

Печь распашная муфельная высокотемпературная ЭВО-Н представляет собой оборудование нового поколения для проведения испытаний на растяжение при повышенных температурах на образцах, выполненных из металлов и сплавов.

ЭВО-Н применима в металлургической, авиакосмической и энергетической промышленности, также используется в области лабораторных исследований.

Печь распашная серии ЭВО-Н подразделяется на модели с различной максимальной рабочей температурой: ЭВО-Н600 / ЭВО-Н900 / ЭВО-Н1100.



0,3 класс
Точность измерения температуры

Документы в PDF

Принцип работы

Муфельная распашная печь представляет из себя цилиндрическую конструкцию с нагревательным элементом из резистивной проволоки, разделенной на 3 зоны нагрева: верхняя, средняя и нижняя, задающиеся отдельно с помощью ПИД-регуляторов на панели управления.

Регулировка температуры происходит благодаря выставлению необходимой температуры вручную с помощью регулятора, текущее значение температуры определяется платиновыми термопарами и выводится на дисплеи соответствующих зон нагрева. Позиционирование у машины достигается с помощью системы рычажной опоры, на которой закреплена печь. Охлаждение контура печи осуществляется с помощью водяного охлаждения, встроенного в панель управления.

Для проведения испытаний используется сама печь и специальные высокотемпературные тяги, у печи имеются отверстия для установки бокового высокотемпературного экстензометра.

Соответствие стандартам

ЭВО-Н применяется в соответствии с ГОСТ 9651-84 (ISO 783-89) «Металлы. Методы испытаний на растяжение при повышенных температурах».

Комплектация

  • Распашная высокотемпературная печь
  • Набор высокотемпературных захватов для цилиндрических образцов
  • Система регулирования температуры
  • Мобильная платформа для позиционирования и крепления печи на машине
  • Система водяного охлаждения
  • Комплект документации

Технические характеристики

Диапазон рабочих температур, °С
Для ЭВО-Н600
Для ЭВО-Н900
Для ЭВО-Н1100
от +200 до +600
от +200 до +900
от +200 до +1100
Длина участка равномерной температуры, мм150
Количество зон (секций) нагрева3
Точность поддержания заданной температуры
-В диапазоне до 600 °С
-600-1100°С
±2 °С
±3 °С
Точность измерения температуры0,3 класс
Способ крепления термопарнепосредственный контакт с образцом или со стороны печи
Внутренний диаметр, мм*90
Внутренняя высота, мм*300
Электропитание
-питающее напряжение, В
-потребляемая мощность, кВт
380, 50 Гц
3
Габаритные размеры, мм, не более650х650х1100
Масса, кг, не более100

* Технические характеристики могут быть изменены в соответствии с требованиями заказчика
