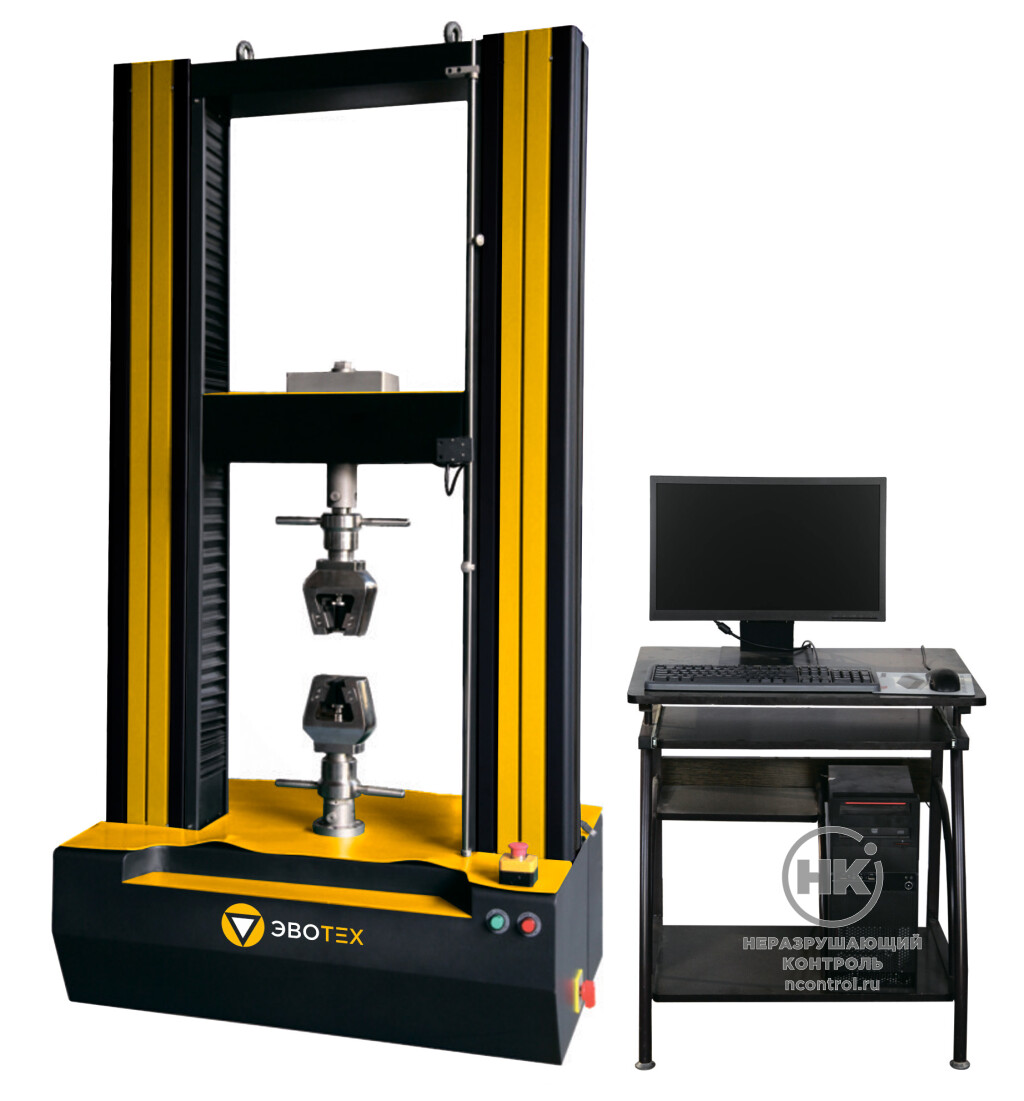

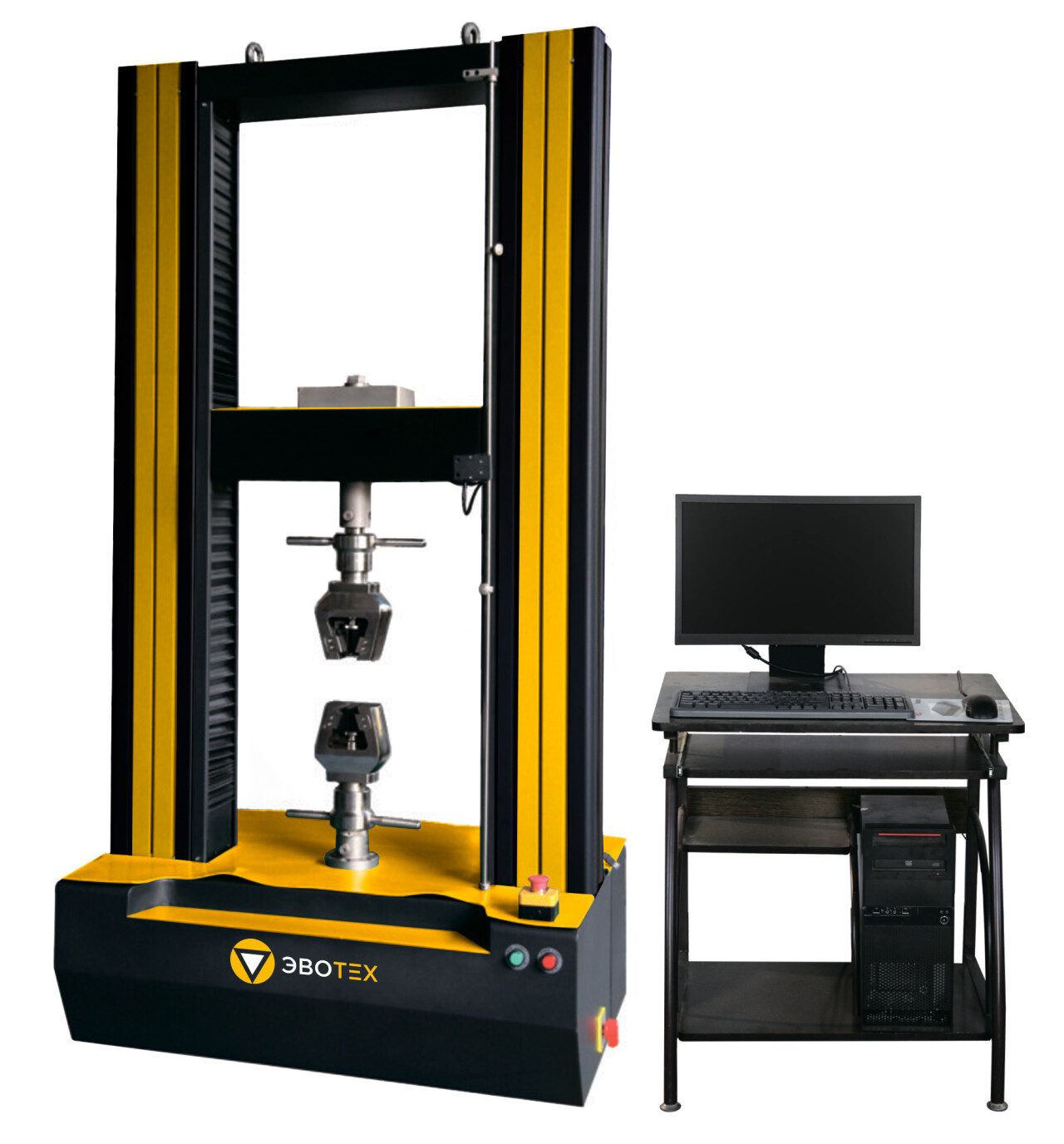

Электромеханическая двухколонная универсальная испытательная машина ЭВО-М100 / ЭВО-М100-В (увеличенная вертикальная рабочая зона) / ЭВО-М100-Ш (увеличенная горизонтальная рабочая зона) / ЭВО-М100-ВШ (увеличенная вертикальная и горизонтальная рабочая зона) представляет собой оборудование нового поколения, предназначенное для проведения широкого спектра механических испытаний образцов и изделий из различных материалов. К таким материалам относятся металлы, сплавы на их основе, композиты и другие.

Машина обеспечивает проведение механических испытаний в режимах растяжения, сжатия и изгиба. Это делает её универсальным инструментом, используемым в различных отраслях промышленности, включая машиностроение, аэрокосмическую и металлургическую промышленности.
Внесен в Госреестр СИ РФ № 94535-25

Универсальные машины выпускаются в различных вариациях, отличающихся следующими параметрами: максимальное измеряемое усилие, габаритные размеры, размеры рабочей зоны и масса.

100 кН
Максимальная нагрузка

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Машина работает по принципу преобразования кинетической энергии, вырабатываемой электроприводом, в усилие нагрузки, которое прикладывается к испытываемому образцу. Механические испытания проводятся путём деформации образца до стадии его разрушения при контролируемом перемещении активной траверсы.

Конструкция устройства включает в себя винтовые колонны, закреплённые на основании, которые обеспечивают поступательное движение подвижной траверсы вверх или вниз. Величина нагрузки измеряется тензодатчиком.

Перемещение активного захвата измеряется энкодером в системе вращения винтовой пары, связанной с подвижной траверсой, путём преобразования электрического сигнала в расстояние.

Устройство

Основная рама состоит из следующих элементов:

Основание
Подвижная траверса
Две колонны
Два винта, внедренных в конструкцию рамы.

В системе нагружения используются электродвигатель переменного тока и редуктор с зубчатым ремнем, которые приводят в движение шарико-винтовую пару и движущуюся траверсу для осуществления операций по перемещению и нагружению.
Испытательная машина обладает стабильностью, высокой жесткостью рамы, высокой точностью управления, низким уровнем шума, энергоэффективностью и возможностью защиты от неблагоприятного внешнего воздействия.

Особенности метода

Разрывные универсальные машины необходимы для проведений испытаний на растяжение, сжатие и изгиб.

Испытание на растяжение позволяет определить такие характеристики материала, как:

- Предел прочности при растяжении
- Модуль упругости при растяжении
- Пластичность (относительное удлинение)
- Предел текучести

Электромеханическая испытательная машина ЭВО-М100 фото 2

Испытание на сжатие позволяет определить такие характеристики, как:

- Предел прочности при сжатии

Электромеханическая испытательная машина ЭВО-М100 фото 3

Испытание на изгиб позволяет определить такие характеристики, как:

- Прочность на изгиб
- Модуль упругости при изгибе

2-х точечный изгиб

Электромеханическая испытательная машина ЭВО-М100 фото 4

3-х точечный изгиб

Электромеханическая испытательная машина ЭВО-М100 фото 5

4-х точечный изгиб

Электромеханическая испытательная машина ЭВО-М100 фото 6

Программное обеспечение

Программное обеспечение разработано для управления функциональными возможностями машины и обработки данных, полученных в процессе её эксплуатации. Позволяет выбирать методы проведения испытаний, задавать необходимые параметры, осуществлять стандартную обработку полученных данных, строить таблицы и графические изображения результатов испытаний, сохранять проведённые испытания и расчёты в базе данных, а также формировать и распечатывать протоколы испытаний.

Преимущества

Цифровая система управления с многоканальным модулем сбора и обработки данных повышает эффективность и скорость проведения испытаний
Возможность индивидуальных настроек тестирования в соответствии с конкретными требованиями и целями испытаний обеспечивает максимальную точность и достоверность полученных результатов
Автоматизация процессов обработки, сохранения данных тестирования и формирования отчета существенно сокращает время работы
Выбор различных кривых в зависимости от нагрузки, от деформации, времени нагрузки и др. позволяет проводить более точный и детальный анализ
Автоматический возврат и калибровка обеспечивает стабильность и точность измерений в процессе испытаний
Сохранение отчета в различных форматах: WORD, EXCEL значительно упрощает дальнейшую работу с полученными данными их анализ и интерпретацию за пределами программного комплекса
В процессе проведения испытаний полученные данные выводятся на экран монитора персонального компьютера (ПК) посредством его подключения к испытательной машине через USB-кабель

Функции

Благодаря своим техническим и конструктивным особенностям, электромеханические испытательные машины могут выполнять не только стандартные высокоточные испытания образцов, но и имеют ряд дополнительных функций. Среди них можно выделить следующие:

Визуализация и определение текущих и максимальных значений нагрузки и деформации, перемещения активного захвата, данные с датчиков отображаются на дисплее системы измерения в режиме реального времени;
Построение графиков испытаний в режиме реального времени;
Редактирование параметров графиков испытаний;
Управление процессом нагружения, скоростью перемещения подвижной траверсы во время испытания с ПК;
Математическая обработка данных;
Перевод данных в различные форматы;
Автоматическое сохранение результатов групп образцов испытаний;
Печать результатов испытаний;
Экспорт результатов испытаний в Excel для возможности анализа данных за пределами программного комплекса;
Автоматический расчёт механических характеристик образцов по выбранной методике;
Автоматическое прекращение работы машины при превышении максимально допустимой нагрузки;
Проведение расширенных испытаний с применением специальной оснастки.

Требования к условиям эксплуатации оборудования

Климатическое исполнение: Исполнение оборудования соответствует ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических регионов. Категории условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
Относительная влажность, при температуре менее 30 °С, без конденсации влаги, не более: 80 %
Температура воздуха в помещении: от +10 до +35° С.
Эксплуатация машин недопустима при следующих факторах:

в одном помещении с агрессивными материалами, пары которых могут оказывать вредное воздействие на машину;
наличие наведенных вибраций от работающего оборудования;
перепад температур более чем на 3 °С в течение часа.</
