Электромеханическая испытательная машина ЭВО-М1-1

Купить
В избранноеВ избранное
СравнитьСравнить

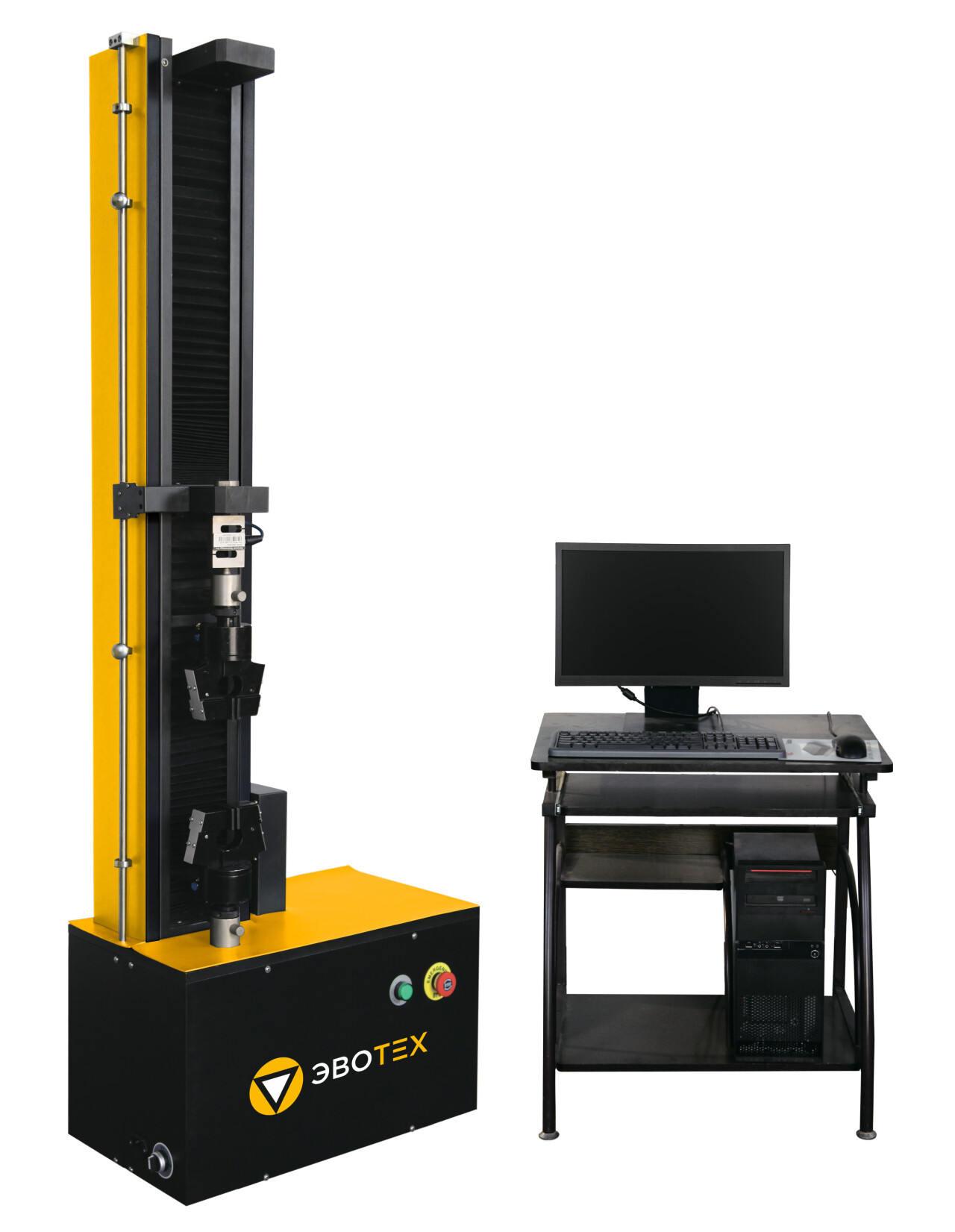

Одноколонная универсальная электромеханическая испытательная машина ЭВО-М1-1 / ЭВО-М1-1В (увеличенная рабочая зона) предназначена для проведения механических испытаний образцов и изделий в режимах растяжения, сжатия и изгиба. Установка обеспечивает возможность работы с различными материалами, такими как металлы, древесина, резина, пластмассы, текстиль и другие.

Универсальные машины выпускаются в различных модификациях, отличающихся такими параметрами как: максимальное измеряемое усилие, габаритные размеры и масса.



1 кН
Максимальная нагрузка

Документы в PDF

Принцип работы

Принцип действия установки основан на преобразовании кинетической энергии, вырабатываемой электроприводом, в усилие нагрузки, воздействующей на испытуемый образец.
Механические испытания образцов на машине осуществляются путем деформирования образца до стадии разрушения при контролируемом перемещении активной траверсы. Для этого на основании машины закреплена винтовая колонна, при помощи которой производится поступательное вертикальное движение подвижной траверсы. Измерение нагрузки производиться с помощью тензодатчика.
Измерение перемещения активного захвата осуществляется посредством энкодера в системе вращения винтовой пары, связанной с подвижной траверсой, путем преобразования электрического сигнала в пройденное расстояние.
Полученная информация выводится на экран монитора ПК при его подключении к испытательной машине с использованием USB-кабеля

Устройство

Основная рама состоит из следующих элементов:

  • Основание
  • Подвижная траверса
  • Одна колонна
  • Один винт, внедренный в конструкцию рамы.

В системе нагружения задействованы электродвигатель переменного тока и редуктор с зубчатым ремнем, которые, в свою очередь, обеспечивают движение шарико-винтовой пары и подвижной траверсы для осуществления операций по перемещению и нагружению.

Испытательная машина является стабильным, высокоточным оборудованием с низким уровнем шума и высокой энергоэффективностью, обладает жесткой рамой и защищена от неблагоприятных внешних воздействий.

Преимущества

  • Полностью цифровая система управления с многоканальным модулем сбора и обработки данных
  • Свободная настройка тестирования в соответствии с собственными требованиями
  • Автоматическая обработка, сохранение данных тестирования и формирование отчета
  • Выбор различных кривых в зависимости от нагрузки, от деформации, времени нагрузки и др.
  • Автоматический возврат и автоматическая калибровка
  • Возможность сохранять отчет в формате WORD или EXCEL

Функции

Технические и конструктивные особенности электромеханических испытательных машин позволяют испытывать материалы с высокой точностью, выполнять другие функции, а именно:

  • Визуализация и определение текущих и максимальных значений нагрузки и деформации, перемещения активного захвата, поступающих с датчиков, в режиме реального времени на дисплее системы измерения;
  • Построение графиков испытаний в режиме реального времени;
  • Редактирование параметров графиков испытания;
  • Управление процессом нагружения, скоростью перемещения подвижной траверсы во время испытания с ПК;
  • Математическая обработка данных;
  • Перевод данных в различные форматы;
  • Автоматическое сохранение результатов группы образцов испытаний;
  • Печать результатов испытаний;
  • Экспорт результатов испытания в Excel для возможности анализа данных за пределами программного комплекса;
  • Автоматический расчет механических характеристик образцов по выбранной методике;
  • Автоматическое прекращение работы при превышении максимально допустимой нагрузки;
  • Проведение расширенных испытаний с применением специальной оснастки.

Требования к условиям эксплуатации оборудования

Климатическое исполнение: Исполнение оборудования соответствует ГОСТ 15150-69
Относительная влажность, при температуре менее 30 °С, без конденсации влаги: не более 80 %;
Температура воздуха в помещении: от +15 до +35° С
Не допускается эксплуатация машин в условиях:

  • Присутствия в одном помещении с агрессивными материалами, пары которых могут оказывать вредное воздействие на машину;
  • Наведенной вибрации от работающего оборудования;
  • Перепада температур более чем на 3 °С в течение часа.

Комплектация

  • Машина испытательная универсальная электромеханическая
  • Рама серии ЭВО-М
  • Шарико-винтовая пара
  • Система регулирования и контроля скорости электропривода
  • Ремень синхронизатора
  • Датчик нагрузки 1 кН
  • Электронный экстензометр (опционально в соответствии с требованиями заказчика)
  • Цифровая система измерения и контроля с обратной связью
  • Программное обеспечение на русском языке
  • Блок ручного управления
  • Персональный компьютер
  • Принтер
  • Захваты (могут быть поставлены в соответствии с выбранной моделью и/или требованиями заказчика)
  • Комплект сопроводительной документации
  • Носитель информации переносной с ПО

Соответствие стандартам

Машина испытательная универсальная электромеханическая серии ЭВО-М соответствует требованиям ГОСТ 28840. Также машина соответствует требованиям безопасности ГОСТ 12.2.003, ТР ТС 004/2011, ТР ТС 020/2011, в части электробезопасности – ГОСТ 29322, ГОСТ IEC 61010-1, ГОСТ IEC 61010-2-010.

Технические характеристики ЭВО-М1-1

Максимальная нагрузка1 кН
Класс точности0.5
Диапазон измерения силы (нагрузки) основного датчика0,004 – 1 кН
Верхний предел диапазона измерений силы (нагрузки) дополнительных датчиков, кН0,1;0,2; 0,5
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела дополнительных датчиков0,4
Предел допускаемой относительной погрешности измерения нагрузки±0,5%
Цена единицы наименьшего разряда силоизмерителя0,001 Н
Высота рабочей зоны на сжатие700 мм
Высота рабочей зоны на растяжение700 мм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 0 до 1 мм включительно10 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 1 до 5 мм включительно25 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 5 до 10 мм включительно50 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне свыше 10 мм до верхнего предела перемещения±0.5%
Разрешение датчика перемещения0,001 мм
Диапазон регулировки скорости нарастания усилия0.005~5 % от испытательного усилия за секунду
Диапазон регулирования скорости перемещения0,005-500 мм/мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 0.5 мм\мин включительно±0,005 мм\мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне свыше 0.5 мм\мин до 500 мм\мин, % от заданного значения±0,2 %
Диапазон рабочих температур в помещенииОт +15 до +35 °С
Средний срок службы, лет, не менее15 лет
Габаритные размеры, подключение и потребляемая мощность
Габаритные размеры (В*Ш*Д), не более630*440 *1730 мм
Масса, не более250 кг
Электропитание220 В; 50 Гц
Максимальная потребляемая мощность, не более0,75 кВт

*Имеет дополнительную модель с увеличенной высотой рабочей зоны - ЭВО-М1-1В

Технические характеристики ЭВО-М1-1В

Рабочее пространство
(может быть изменено на заказ в соответствии с требованиями пользователя)
От 900 до 1500
Габаритные размеры (В*Ш*Д), не более630 х 340 х до 2530 мм
Максимальная нагрузка1 кН
Класс точности0.5
Диапазон измерения силы (нагрузки) основного датчика0,004 – 1кН
Верхний предел диапазона измерений силы (нагрузки) дополнительных датчиков0,1; 0,2; 0,5
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела дополнительных датчиков0,4%
Предел допускаемой относительной погрешности измерения нагрузки±0,5%
Цена единицы наименьшего разряда силоизмерителя0,001 Н
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 0 до 1 мм включительно10 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 1 до 5 мм включительно25 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 5 до 10 мм включительно50 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне свыше 10 мм до верхнего предела перемещения
±0.5%
Разрешение датчика перемещения0,001 мм
Диапазон регулировки скорости нарастания усилия0.005~5 % от испытательного усилия за секунду
Диапазон регулирования скорости перемещения0,005-500 мм/мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 0.5 мм\мин включительно±0,005 мм\мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне свыше 0.5 мм\мин до 500 мм\мин, % от заданного значения±0,2 %
Диапазон рабочих температур в помещенииОт +15 до +35 °С
Средний срок службы, лет, не менее15 лет
Подключение и потребляемая мощность
Масса, не более250 кг
Электропитание220 В; 50 Гц
Максимальная потребляемая мощность, не более0,75 кВт
