Контрольные образцы для капиллярной дефектоскопии 5 товаров

Контрольный образец в капиллярном неразрушающем контроле, - это специально изготовленное изделие с характерными дефектами для определения качества дефектоскопических материалов перед проведением контроля.

В капиллярной дефектоскопии определяющее значение имеет качество индикаторного пенетранта, посредством которого проводится контроль. Чем выше способность пенетрантов проникать в мельчайшие полости дефектов контролируемых объектов, тем выше качество дефектоскопического материала. Чтобы определять это качество, в нашей стране и за рубежом были разработаны стандарты и введены в производство специальные контрольные образцы для капиллярной дефектоскопии.

Отечественные ГОСТы и европейские стандарты предусматривают материал для изготовления образцов, его характеристики, а также форму и размеры изделия. Стандартами же устанавливаются правила пользования образцами и порядок проведения контроля.

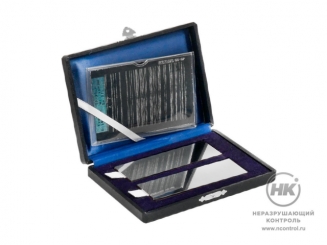

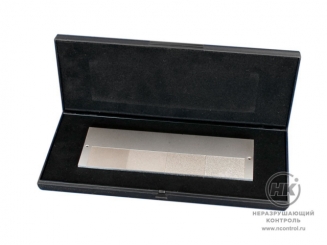

Набор испытательных образцов типа 1 по ГОСТ Р ИСО 3452-3-2009 изготавливается из латуни с никель-хромовым покрытием. Размеры пластин – 100х35х2 мм. Служит набор для определения чувствительности люминесцентных и цветных пенетрантов. По этому же ГОСТу производится испытательный образец второго типа, одна часть которого служит для проверки смываемости пенетрантов, а на другой нанесены искусственные дефекты. Изготавливается такой образец в форме пластины из нержавеющей стали размером 155х50х2,5 мм.

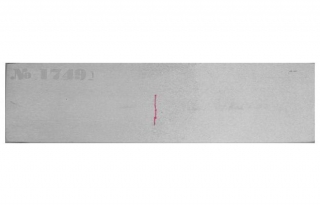

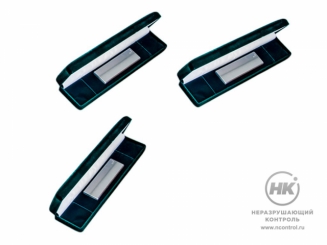

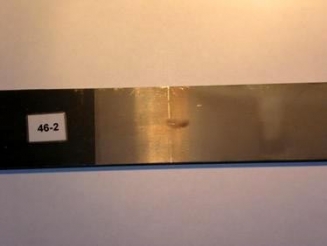

Промышленностью налажен выпуск контрольных образцов по ГОСТ 18442-80 класс 1, 2, 3 для определения качественных характеристик и чувствительности дефектоскопических материалов, применяемых в капиллярном контроле. Эти образцы выполняются из стали марки 40Х13 в виде пластин размером 100х30х4 мм с одиночным искусственным дефектом, соответствующим требуемому классу чувствительности.

В методических указаниях РБ-090-14, введенных в действие взамен ПНАЭ Г-7-018-89, даны рекомендации по проведению капиллярной дефектоскопии и правилам пользования и хранения контрольных образцов. Там же, в п. 53 указано о проведении ежегодных поверок (калибровок) этих образцов в метрологической службе Росстандарта.
