Испытательные образцы типа 1 по ГОСТ Р ИСО 3452-2009 для капиллярного контроля

Пластины испытательных образцов типа 1 изготавливаются в соответствии с требованиями ГОСТ Р ИСО 3452-2009. Применяются для определения чувствительности средств капиллярного контроля, основу которого составляют цветные и люминесцентные пенетранты. В соответствии с п. 4.15 методических рекомендаций РД 13-06-2006 одна из двух пластин комплекта используется как рабочая, а вторая в качестве эталонной.

Конструкция испытательных образцов типа 1

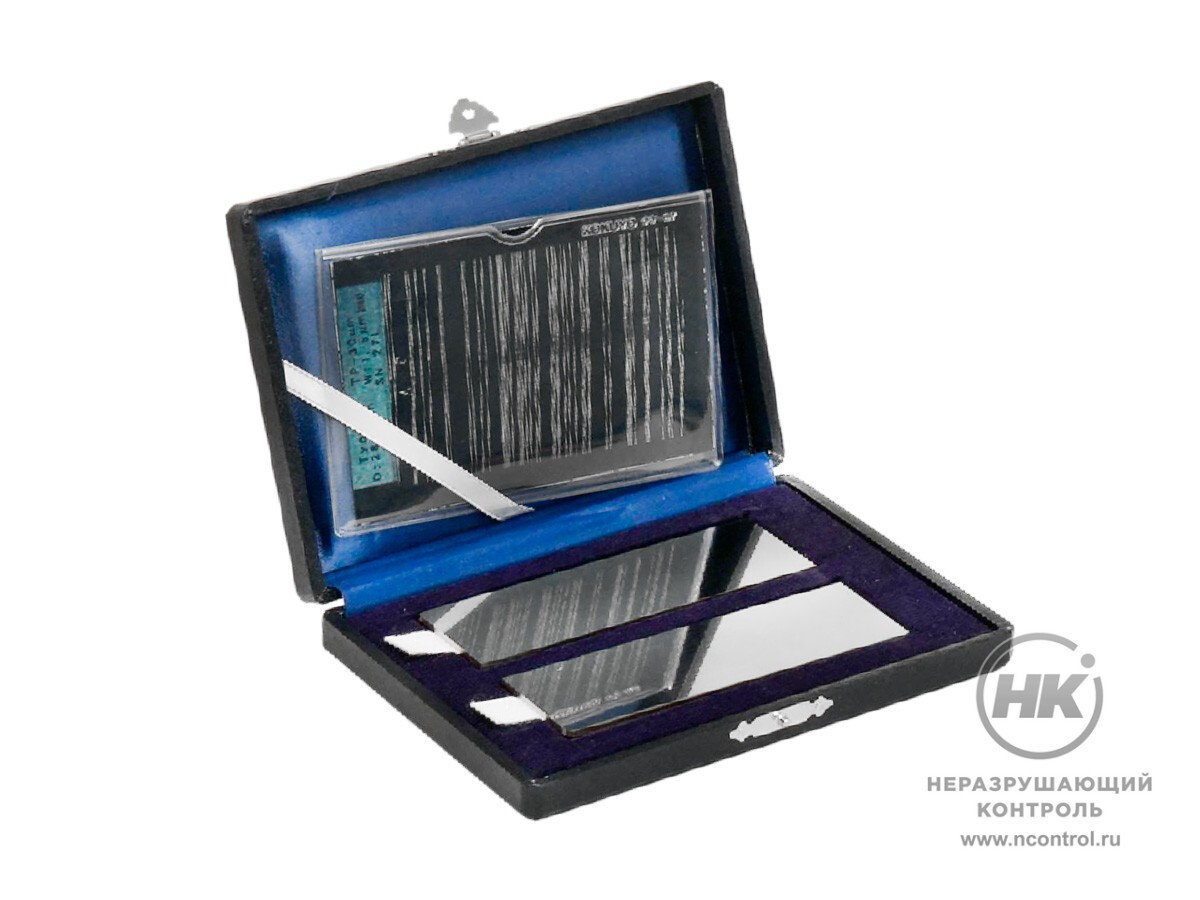

Испытательные образцы типа 1 представляют собой набор из четырёх комплектов. Каждый комплект состоит из двух латунных пластин прямоугольной формы и одинакового размера (100 х 35 х 2 мм). Пластины имеют никель-хромовое покрытие, нанесённое ровным слоем, на котором искусственным путём созданы дефекты — поперечные трещины, выходящие на поверхность. Глубина дефекта равна толщине Ni Cr-слоя, а ширина раскрытия устья составляет 1/20 глубины дефекта.

Толщина Ni Cr-слоя на обеих пластинах комплекта одинаковая, и в разных комплектах всего набора составляет – 10 мкм; 20 мкм; 30 мкм; 50 мкм. Каждый комплект набора предназначен для определения соответствующего уровня чувствительности системы контроля, что должно быть отражено при подаче заявки на поставку образцов типа 1.

Испытательные образцы типа 1 представляют собой набор из четырёх комплектов. Каждый комплект состоит из двух латунных пластин прямоугольной формы и одинакового размера (100 х 35 х 2 мм)

Чувствительность по ГОСТ Р ИСО 3452-2-2009

Системы капиллярной дефектоскопии по своей чувствительности делятся на классы, которые, в свою очередь, зависят от применяемых пенетрантов. Системы контроля на основе люминесцентных пенетрантов более чувствительны, чем на основе цветных.

Чувствительность люминесцентных пенетрантных систем

Класс Толщина покрытия, ширина раскрытия дефекта
1/2- класса (сверхнизкий уровень) пластины не применяются
1-й класс (низкий уровень) пластины с покрытием 50 мкм, дефект 2,5 мкм
2-й класс (средний уровень) пластины с покрытием 30 мкм, дефект 1,5 мкм
3-й класс (высокий уровень) пластины с покрытием 20 мкм, дефект 1 мкм
4-й класс (сверхвысокий уровень) пластины с покрытием 10 мкм, дефект 0,5 мкм

Чувствительность для систем с цветными пенетрантами

Класс Толщина покрытия, ширина раскрытия дефекта
1-й класс (низкий уровень) пластины с покрытием 50 мкм, дефект 2,5 мкм
2-й класс (средний уровень) пластины с покрытием 30 мкм, дефект 1,5 мкм

К каждому комплекту испытательных образцов типа 1 прилагается пакет документации с указанием поставщика продукции, серийного номера изделия, сертификата качества и соответствия стандартам.
