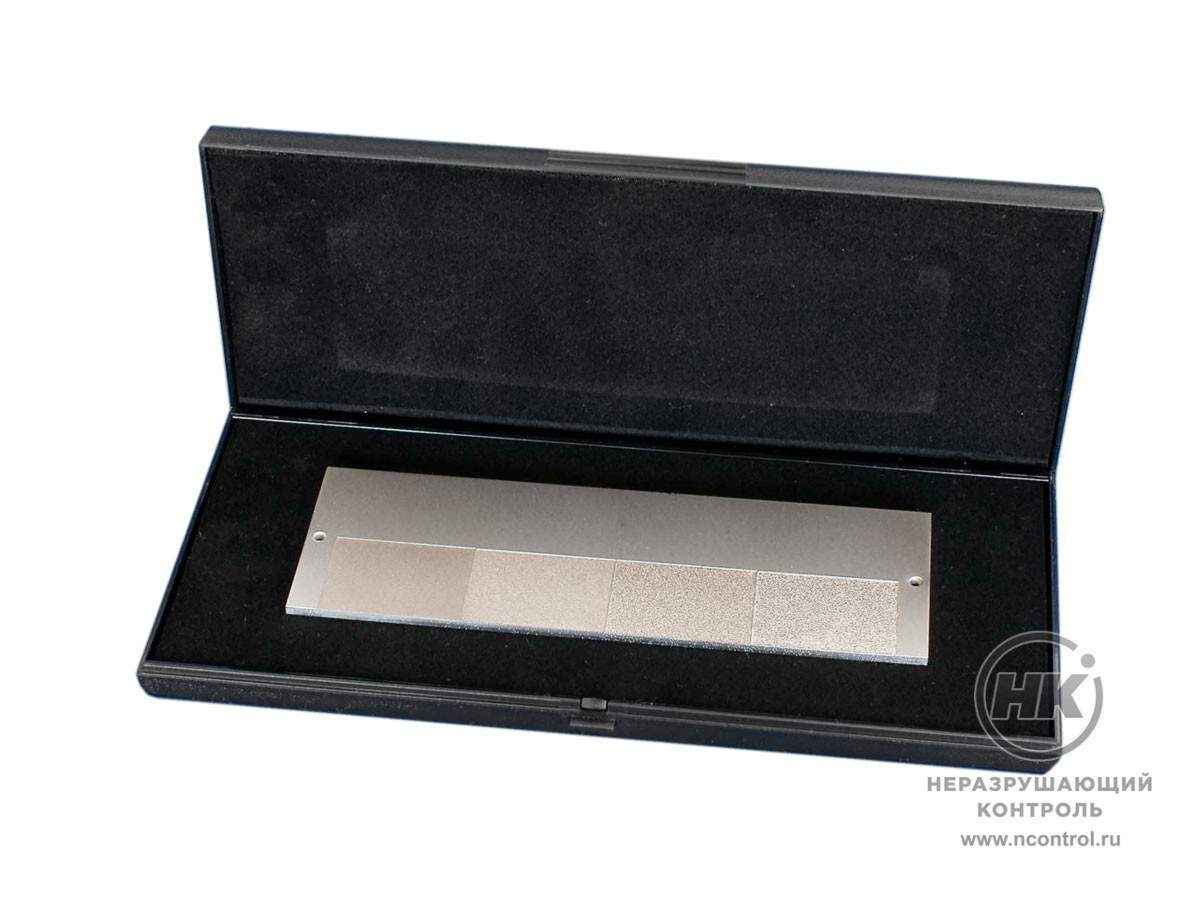

Испытательный образец типа 2, используемый при проведении неразрушающего контроля капиллярным методом, изготавливается в соответствии с требованиями ГОСТ Р ИСО 3452-3-2009. Основанием образца служит прямоугольная пластина размером 155х50х2,5 мм, выполненная из нержавеющей аустенитной стали марки X2 Cr Ni Mo 17-12.3 (1,4432) по EN 10088-1, с твёрдостью по Виккерсу HV 20=150±10; либо аналогичной.
Рабочая сторона пластины разделена вдоль на две части, одна из которых предназначена для проверки смываемости пенетранта, а вторая — для нанесения искусственных дефектов.
Часть поверхности образца, где оценивается смываемость, разделена на четыре, примыкающих друг к другу участка, размером 35х25 мм каждый, которым придана шероховатость Ra равная, соответственно, 2,5; 5; 10; 15 мкм.
Часть, предназначенная для нанесения дефектов, проходит предварительную подготовку. Она заключается в нанесении двухслойного покрытия с последующей термической обработкой. В первом слое, толщиной 60 мкм, нанесено никелевое покрытие из химически восстановленного металла; при этом достигается твёрдость HV 0,2 = 500-600.
На никелевый слой наносится хромовое покрытие в 0,5-1,5 мкм толщиной, после чего образец подвергается тепловой обработке до достижения рабочей поверхностью твёрдости HV 0,3 = 900-1000. При этом шероховатость верхнего слоя должна быть в пределах Ra = 1,2-1,6 мкм.
Искусственные дефекты представляют собой пять звездообразных углублений равноотстоящих друг от друга, с диаметрами: 3; 3,5; 4; 4,5; 5,5 мм.
К каждому образцу прилагается пакет документов с указанием идентификационного номера изделия, реквизитов производителя, сертификата качества.
