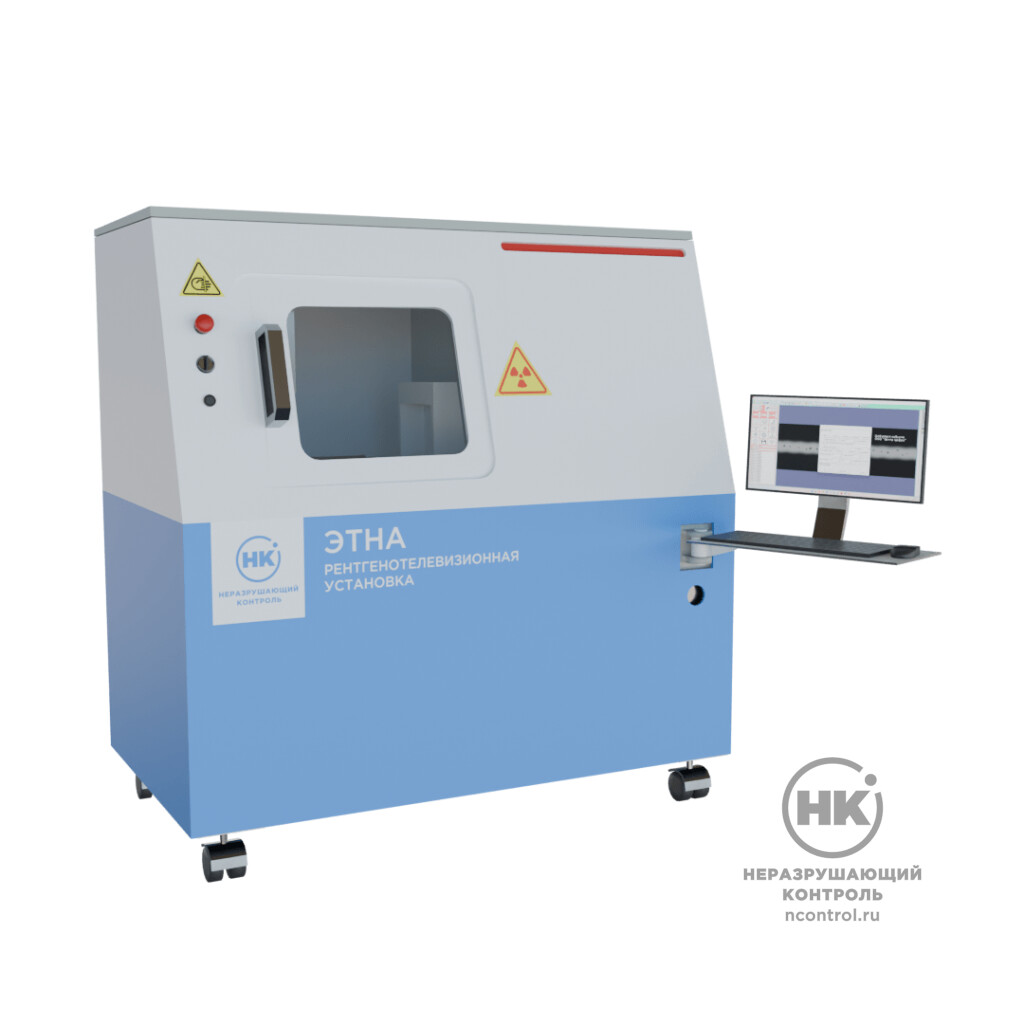

Компьютерная томография «ЭТНА.ПЛЮС»

Купить
В избранноеВ избранное
СравнитьСравнить

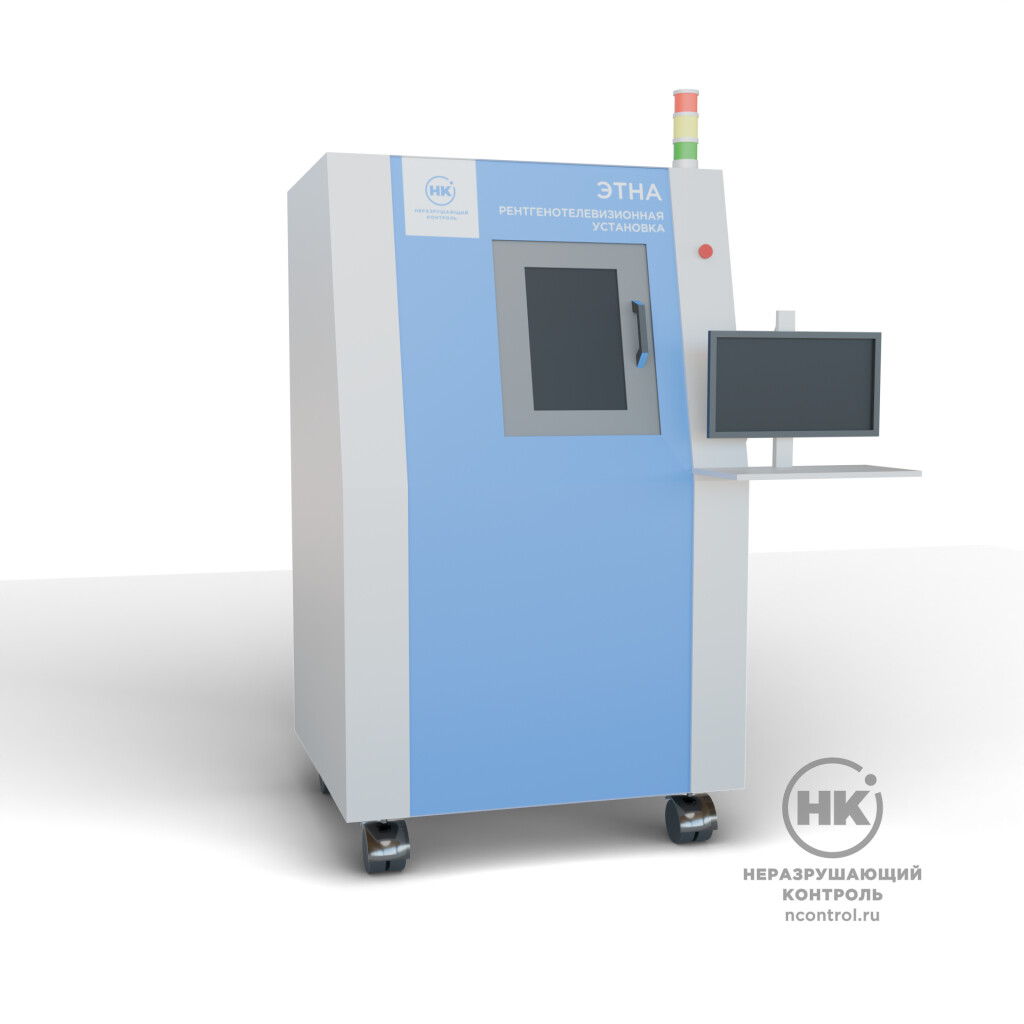

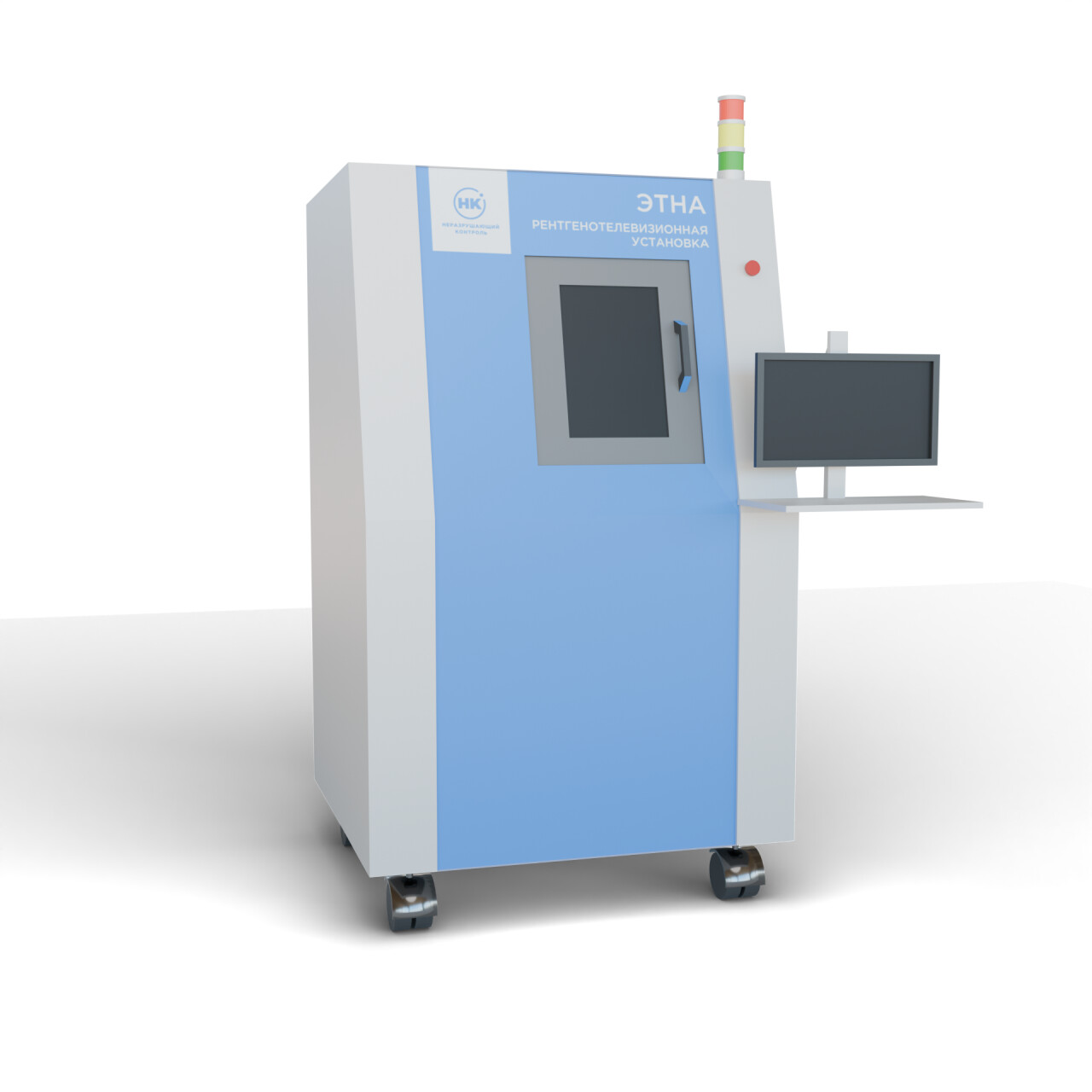

«ЭТНА.ПЛЮС» – высокоточная система 3D сканирования для рентгеновского неразрушающего контроля структуры объектов. Установка предназначена для компьютерной томографии электронных компонентов, печатных плат и сборок с возможностью 2D-рентгенографии и 3D-ламинографии. Аппарат выявляет скрытые дефекты типа пор, трещин, дефекты сборок, позволяет контролировать размеры объектов и отклонения от CAD-модели, измеряет геометрию с микронной точностью. Микротомография необходима отраслям, требующим высокого качество контроля с высоким разрешением (от единиц до нескольких микрон). Установка входит в линейку рентгенотелевизионных установок «Этна».

«ЭТНА.ПЛЮС» представляет собой компактную систему промышленной компьютерной томографии для анализа изделий. Данная модель применима в различных отраслях промышленности: электронная, авиационная, ВПК. Уникальность данной модели обусловлена скорость работы.



3D
Инновационная скорость реконструкции

Документы в PDF

Принцип работы

Источник рентгеновского излучения и детектор располагаются напротив друг друга, между ними – объект контроля, который вращается относительно этой конструкции. Это и помогает выстроить трехмерную картинку. Коническая или спиральные системы сканирования обеспечивают послойное получение изображений.

Изображение на детекторе формируется аналогично цифровой радиографии. Рентгеновские лучи, проходя через объект, взаимодействуют с его веществом и теряют часть своей энергии из-за поглощения и рассеяния (фотоэффект и эффект Комптона). Степень ослабления рентгеновского пучка зависит от свойств материала. Детектор фиксирует прошедшее излучение и преобразует его в оттенки серого, формируя изображение объекта.

Преимущества

  • Алгоритм улучшения изображения HDR повышает степень контрастности и выражение деталей изображений без появления артефактов
  • Инновационная скорость 3D реконструкции
  • Алгоритм автоматического распознавания дефектов

Особенности метода

  • Получение объемных данных объекта контроля и дефектов
  • Отсутствие теневых наложений на изображении
  • Автоматизированное рентгеновское сканирование объекта с разных ракурсов
  • Реконструкция объемного изображения – обратный инжиниринг
  • Возможность виртуальных разрезов в любой плоскости и проведение послойного анализа
  • КТ в отличии от РТУ оснащена высокопрецизионными системами

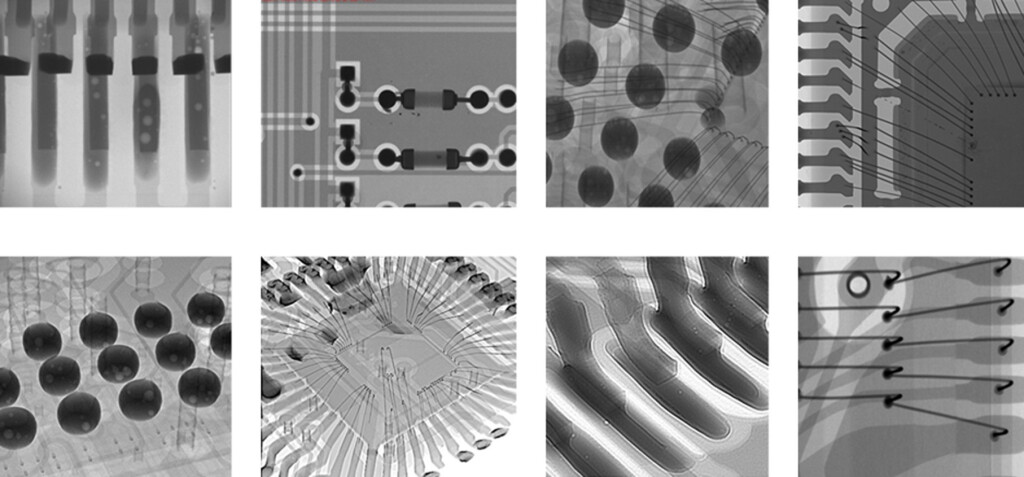

Какие задачи решает «ЭТНА.ПЛЮС»

  • Контроль печатных плат, микросхем
  • Подсчет электронных компонентов
  • Выявление скрытых дефектов паянных соединений
  • Анализ качества паянных соединений (BGA, QFN, WLCSP)
  • Определение идентичности электронных компонентов
  • Анализ объемных характеристик
  • Определение размеров и расположения пустот
  • Анализ виртуальных срезов
  • Построение 3D моделей электронных изделий
  • Выявление коробления ПП
  • Анализ отказов
  • Поиск посторонних элементов
  • Контроль критических размеров

/8547/conversions/41cee36db409c14c6bb26bc2c0bd1502-big.jpg
