Электромеханическая испытательная машина ЭВО-М600

Добавить в корзину

Купить

Задать вопрос о товаре

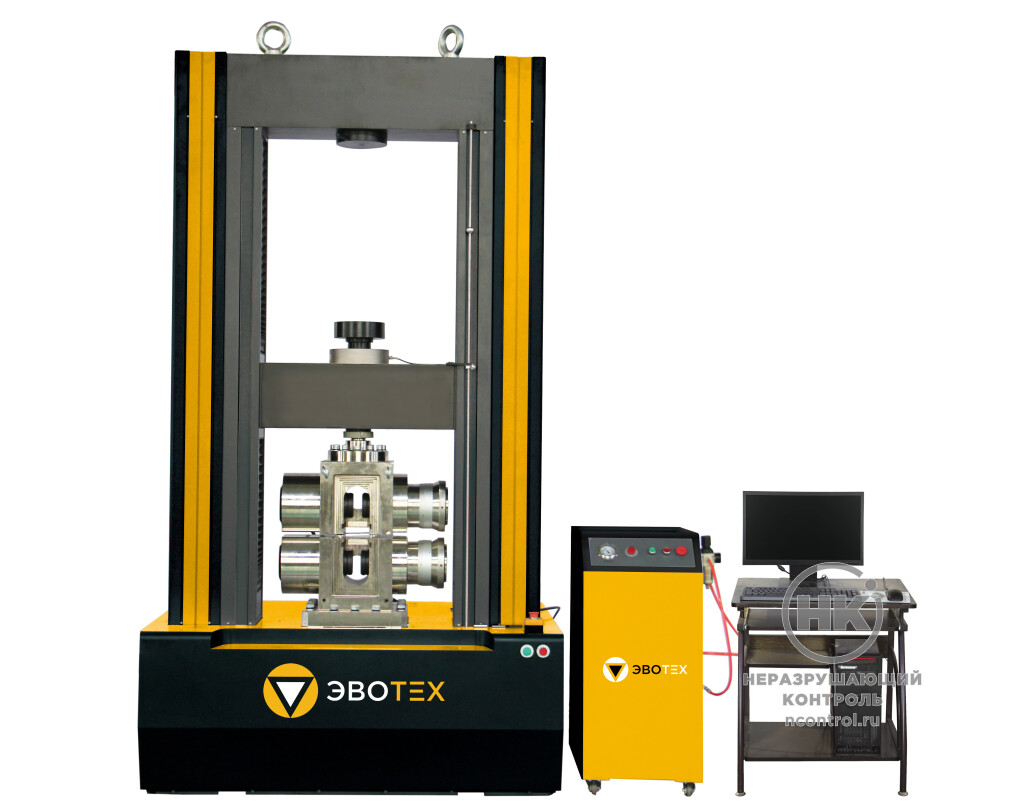

Электромеханическая универсальная испытательная машина ЭВО-М600 / ЭВО-М600-В (с увеличенной вертикальной рабочей зоной), ЭВО-М600-Ш (с увеличенной горизонтальной рабочей зоной), ЭВО-М600-ВШ (с увеличенной вертикальной и горизонтальной рабочей зоной) представляет собой испытательное оборудование для проведения разрушающего контроля образцов и изделий из различных материалов. К числу таких материалов относятся металлы, сплавы на их основе, композиты и другие.

Внесен в Госреестр СИ РФ № 94535-25

ЭВО-М600 обеспечивает возможность проведения механических испытаний в режимах растяжения, сжатия и изгиба. Универсальность испытательной машины позволяет использовать её в различных отраслях промышленности, включая: машиностроение; аэрокосмическую промышленность; металлургическую промышленность; полимерную промышленность.

600 кН
Максимальная нагрузка

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Универсальные испытательные машины серии ЭВО-М работают по принципу преобразования кинетической энергии, вырабатываемой электроприводом, в усилие нагрузки, которое прикладывается к испытываемому образцу. Механические испытания проводятся путём деформации образца до стадии его разрушения при контролируемом перемещении активной траверсы.

Конструкция устройства включает в себя винтовые колонны, закреплённые на основании, которые обеспечивают поступательное движение подвижной траверсы вверх или вниз. Величина нагрузки измеряется тензодатчиком.

Перемещение активного захвата измеряется энкодером в системе вращения винтовой пары, связанной с подвижной траверсой, путём преобразования электрического сигнала в расстояние.

В процессе проведения испытаний полученные данные выводятся на экран монитора персонального компьютера (ПК) посредством его подключения к испытательной машине через USB-кабель.

Устройство

Основная рама состоит из следующих элементов:

Основание
Подвижная траверса
Две колонны
Два винта, внедренных в конструкцию рамы.

В системе нагружения используются электродвигатель переменного тока и редуктор с зубчатым ремнем, которые приводят в движение шарико-винтовую пару и движущуюся траверсу для осуществления операций по перемещению и нагружению.

Испытательная машина обладает стабильностью, высокой жесткостью рамы, высокой точностью управления, низким уровнем шума, энергоэффективностью и возможностью защиты от неблагоприятного внешнего воздействия.

Особенности метода

Разрывные универсальные машины необходимы для проведений испытаний на растяжение, сжатие и изгиб.

Испытание на растяжение позволяет определить такие характеристики материала, как:

- Предел прочности при растяжении
- Модуль упругости при растяжении
- Пластичность (относительное удлинение)
- Предел текучести

Электромеханическая испытательная машина ЭВО-М600 фото 2

Испытание на сжатие позволяет определить такие характеристики, как:

- Предел прочности при сжатии

Электромеханическая испытательная машина ЭВО-М600 фото 3

Испытание на изгиб позволяет определить такие характеристики, как:

- Прочность на изгиб
- Модуль упругости при изгибе

2-х точечный изгиб

Электромеханическая испытательная машина ЭВО-М600 фото 4

3-х точечный изгиб

Электромеханическая испытательная машина ЭВО-М600 фото 5

4-х точечный изгиб

Электромеханическая испытательная машина ЭВО-М600 фото 6

Программное обеспечение

Программное обеспечение разработано для управления функциональными возможностями машины и обработки данных, полученных в процессе её эксплуатации. Позволяет выбирать методы проведения испытаний, задавать необходимые параметры, осуществлять стандартную обработку полученных данных, строить таблицы и графические изображения результатов испытаний, сохранять проведённые испытания и расчёты в базе данных, а также формировать и распечатывать протоколы испытаний.

Преимущества

Цифровая система управления с многоканальным модулем сбора и обработки данных повышает эффективность и скорость проведения испытаний
Возможность индивидуальных настроек тестирования в соответствии с конкретными требованиями и целями испытаний обеспечивает максимальную точность и достоверность полученных результатов
Автоматизация процессов обработки, сохранения данных тестирования и формирования отчета существенно сокращает время работы
Выбор различных кривых в зависимости от нагрузки, от деформации, времени нагрузки и др. позволяет проводить более точный и детальный анализ
Автоматический возврат и калибровка обеспечивает стабильность и точность измерений в процессе испытаний
Сохранение отчета в различных форматах: WORD, EXCEL значительно упрощает дальнейшую работу с полученными данными их анализ и интерпретацию за пределами программного комплекса

Функции

Технические и конструктивные особенности испытательной машины серии ЭВО-М не только обеспечивают высокую точность при проведении испытаний, но и открывают множество дополнительных возможностей:

Визуализация и определение значений: В режиме реального времени на дисплее системы измерения можно наблюдать текущие и максимальные значения нагрузки, деформации и перемещения активного захвата, поступающие с датчиков.
Графики испытаний: В процессе проведения испытаний можно строить графики и редактировать их параметры.
Управление: Процесс нагружения и скорость перемещения подвижной траверсы во время испытаний можно регулировать с помощью ПК.
Обработка данных: Полученные данные можно обрабатывать математически.
Перевод данных: Результаты испытаний можно сохранять и экспортировать в различные форматы.
Сохранение результатов: Результаты группы образцов испытаний можно сохранять автоматически.
Печать: Результаты испытаний можно распечатать.
Экспорт в Excel: Результаты испытаний можно экспортировать в Excel для анализа данных вне программного комплекса.
Автоматические расчеты: По выбранной методике можно автоматически рассчитать механические характеристики образцов.
Защита от перегрузки: В случае превышения максимально допустимой нагрузки работа автоматически прекращается.
Расширенные испытания: При наличии специальной оснастки можно проводить расширенные испытания.

Требования к условиям эксплуатации оборудования

Климатическое исполнение:Исполнение оборудования соответствует ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических регионов. Категории условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
Относительная влажность,при температуре менее 30 °С, без конденсации влаги, не более: 80 %
Температура воздуха в помещении:от +10 до +35° С.
Эксплуатация машин недопустима при следующих факторах:

в одном помещении с агрессивными материалами, пары которых могут оказывать вредное воздействие на машину;
наличие наведенных вибраций от работающего оборудования;
перепад температур более чем на 3 °С в течение часа.

Соответствие стандартам

Машина испытательная универсальная электромеханическая серии ЭВО-М соответствует требованиям ГОСТ 28840. Также машина соответствует требованиям безопасности ГОСТ 12.2.003, ТР ТС 004/2011, ТР ТС 020/2011, в части электробезопасности – ГОСТ 29322, ГОСТ IEC 61010-1, ГОСТ IEC 61010-2-010.

Комплектация

Машина испытательная универсальная электромеханическая
Рама серии ЭВО-М
Шарико-винтовая пара
Система регулирования и контроля скорости электропривода
Ремень синхронизатора
Датчик нагрузки 600 кН
Электронный экстензометр (опционально в соответствии с требованиями заказчика)
Цифровая система измерения и контроля с обратной связью
Система измерения нагрузки
Система измерения смещения
Система измерения деформации
Программное обеспечение на русском языке
Блок ручного управления
Персональный компьютер
Захваты (могут быть поставлены в соответствии с выбранной моделью и/или требованиями заказчика)
Комплект сопроводительной документации
Носитель информации переносной с ПО

Технические характеристики ЭВО-М600

Класс точност
Максимальная нагрузка	600 кН
