Электромеханическая испытательная машина ЭВО-М50

Купить

Задать вопрос о товаре

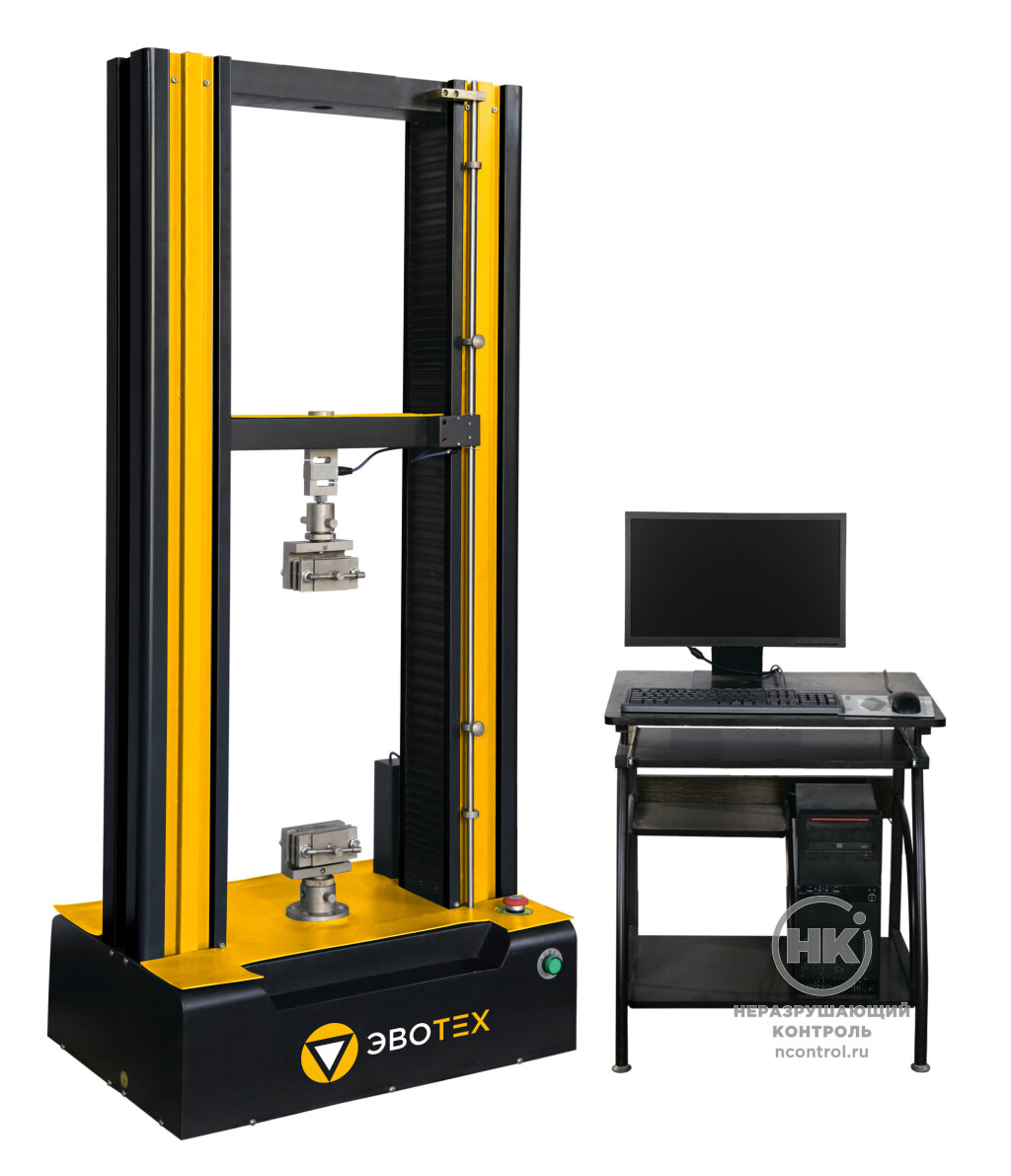

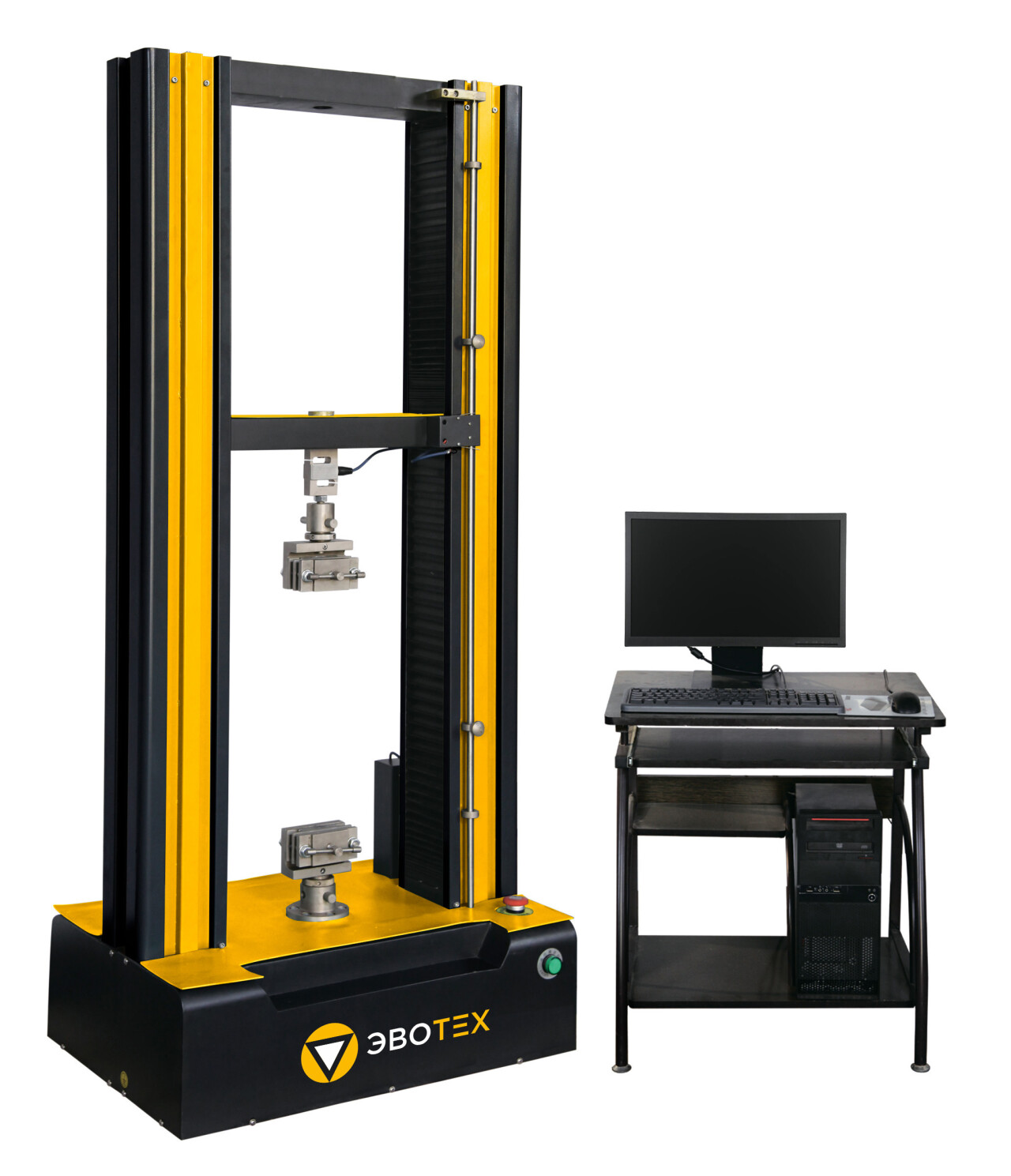

Электромеханическая двухколонная универсальная испытательная машина ЭВО-М50 / ЭВО-М50-В (увеличенная вертикальная рабочая зона) / ЭВО-М50-Ш (увеличенная горизонтальная рабочая зона) / ЭВО-М50-ВШ (увеличенная вертикальная и горизонтальная рабочая зона) представляет собой современное оборудование, предназначенное для проведения механических испытаний образцов и изделий из различных материалов, включая металл, древесину, резину, пластмассу, текстиль и другие.
Машина позволяет осуществлять испытания в режимах растяжения, сжатия и изгиба, что делает её незаменимым инструментом в машиностроительной, аэрокосмической, металлургической и полимерной отраслях промышленности.

Внесен в Госреестр СИ РФ No 94535-25

Универсальные машины выпускаются в различных вариациях, отличающихся следующими параметрами: максимальное измеряемое усилие, габаритные размеры, размеры рабочей зоны и масса.

50 кН
Максимальная нагрузка

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Машина работает по принципу преобразования кинетической энергии, вырабатываемой электроприводом, в усилие нагрузки, которое прикладывается к испытываемому образцу. Механические испытания проводятся путём деформации образца до его разрушения при контролируемом перемещении активной траверсы.

Конструкция устройства включает в себя винтовые колонны, закреплённые на основании, которые обеспечивают поступательное движение подвижной траверсы вверх или вниз. Величина нагрузки измеряется тензодатчиком.

Перемещение подвижной траверсы измеряется энкодером в системе вращения винтовой пары, путём преобразования электрического сигнала в расстояние.

В процессе проведения испытаний полученные данные выводятся на экран монитора персонального компьютера (ПК) посредством его подключения к испытательной машине через USB-кабель.

Устройство

Основная рама состоит из следующих элементов:

Основание
Подвижная траверса
Две колонны
Два винта, внедренных в конструкцию рамы.

В системе нагружения используются электродвигатель переменного тока и редуктор с зубчатым ремнем, которые приводят в движение шарико-винтовую пару и движущуюся траверсу для осуществления операций по перемещению и нагружению.
Испытательная машина обладает стабильностью, высокой жесткостью рамы, высокой точностью управления, низким уровнем шума, энергоэффективностью и возможностью защиты от неблагоприятного внешнего воздействия.

Особенности метода

Разрывные универсальные машины необходимы для проведений испытаний на растяжение, сжатие и изгиб.

Испытание на растяжение позволяет определить такие характеристики мате
