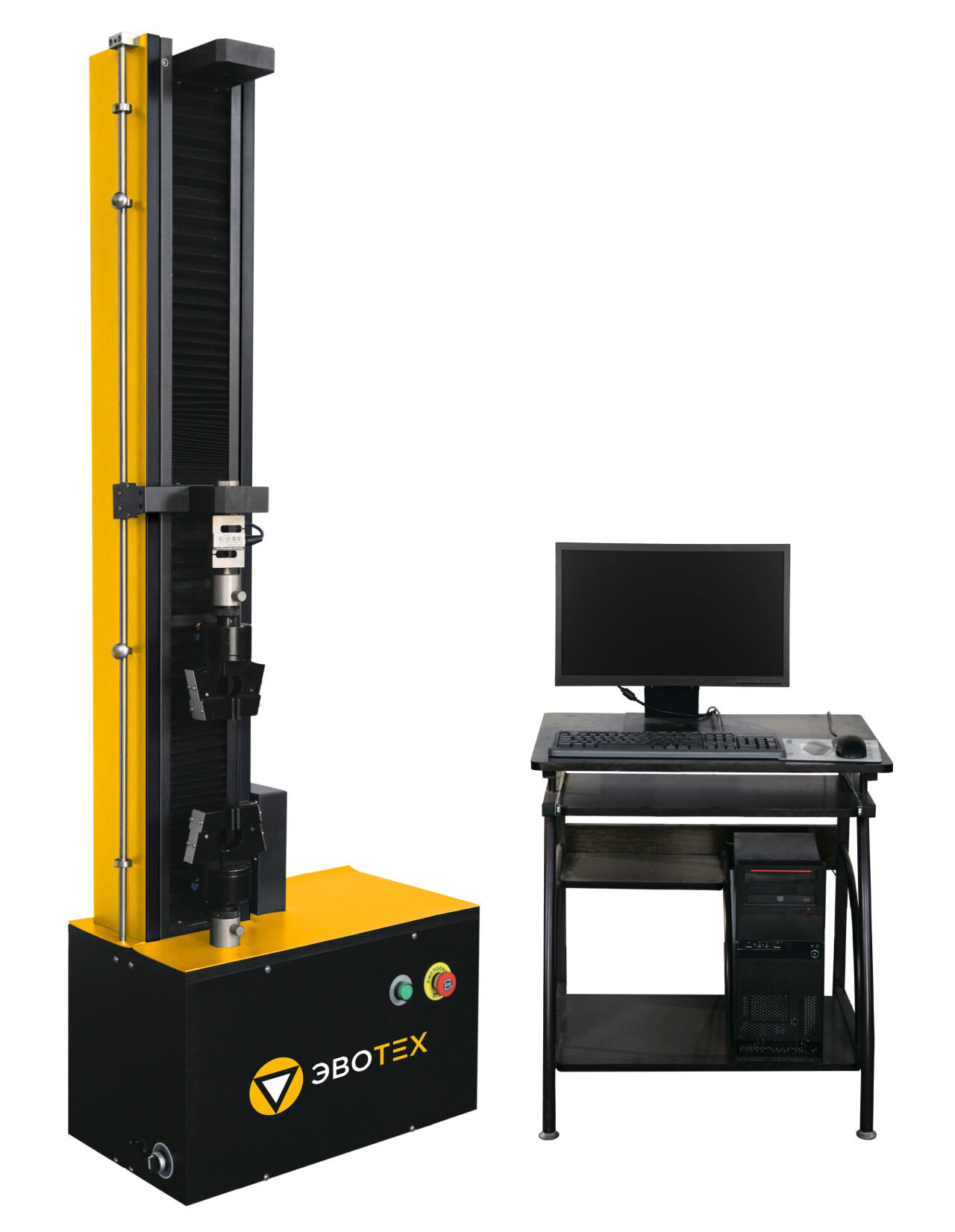

Электромеханическая испытательная машина ЭВО-М2-1

Купить

Задать вопрос о товаре

В избранное

Сравнить

Одноколонная испытательная универсальная электромеханическая машина ЭВО-М2-1 / ЭВО-М2-1В (увеличенная рабочая зона) представляет собой устройство, предназначенное для проведения механических испытаний в режимах растяжения, сжатия и изгиба различных образцов и изделий, изготовленных из материалов, таких как металлы, древесина, резина, пластмассы, текстиль и другие.

Универсальные машины представлены в различных модификациях, характеризующихся различными параметрами, включая максимальное измеряемое усилие, габаритные размеры и массу.

2 кН
Максимальная нагрузка

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Принцип действия машины основан на преобразовании кинетической энергии, генерируемой электроприводом, в усилие, воздействующее на испытуемый образец.
Механические испытания образцов осуществляются путем их деформации до стадии разрушения при контролируемом перемещении активной траверсы. На основании закреплена винтовая колонна, которая производит поступательное движение подвижной траверсы вверх или вниз.
Нагрузка определяется с помощью тензодатчика.
Перемещение активного захвата определяется посредством энкодера в системе вращения винтовой пары, сопряжённой с подвижной траверсой, путем преобразования электрического сигнала в расстояние.
Результаты измерений отображаются на экране монитора компьютера посредством подключения ПК к испытательной машине через USB-кабель.

Устройство

Основная рама состоит из следующих элементов:

Основание
Подвижная траверса
Одна колонна
Один винт, внедренный в конструкцию рамы.

В системе нагружения используются электродвигатель переменного тока и редуктор, оснащённый зубчатым ремнём, которые приводят в движение шарико-винтовую пару и движущуюся траверсу для осуществления перемещения и нагружения.
Устройство характеризуется стабильностью, высокой жёсткостью рамы, высокой точностью управления, низким уровнем шума, энергоэффективностью и защитой от неблагоприятного внешнего воздействия.

Преимущества

Полностью цифровая система управления с многоканальным модулем сбора и обработки данных
Свободная настройка тестирования в соответствии с собственными требованиями
Автоматическая обработка, сохранение данных тестирования и формирование отчета
Выбор различных кривых в зависимости от нагрузки, от деформации, времени нагрузки и др.
Автоматический возврат и автоматическая калибровка
Возможность сохранять отчет в формате WORD или EXCEL

Функции

Технические и конструктивные особенности электромеханических испытательных машин позволяют испытывать материалы с высокой точностью и выполнять другие функции, а именно:

Визуализация и определение текущих и максимальных значений нагрузки и деформации, перемещения активного захвата, поступающих с датчиков, в режиме реального времени на дисплее системы измерения;
Построение графиков испытаний в режиме реального времени;
Редактирование параметров графиков испытания;
Управление процессом нагружения, скоростью перемещения подвижной траверсы во время испытания с ПК;
Математическая обработка данных;
Перевод данных в различные форматы;
Автоматическое сохранение результатов группы образцов испытаний;
Печать результатов испытаний;
Экспорт результатов испытания в Excel для возможности анализа данных за пределами программного комплекса;
Автоматический расчет механических характеристик образцов по выбранной методике;
Автоматическое прекращение работы при превышении максимально допустимой нагрузки;
Проведение расширенных испытаний с применением специальной оснастки.

Требования к условиям эксплуатации оборудования

Климатическое исполнение: Исполнение оборудования соответствует ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических регионов. Категории условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
Относительная влажность, при температуре менее 30 °С, без конденсации влаги: не более 80 %;
Температура воздуха в помещении: от +15 до +35° С
Не допускается эксплуатация машин в случаях:

Нахождения в одном помещении с агрессивными материалами, пары которых могут оказывать вредное воздействие на машину;
Наведения вибрации от работающего оборудования;
Перепада температуры более чем на 3 °С в течение часа.

Комплектация

Машина испытательная универсальная электромеханическая
Рама серии ЭВО-М
Шарико-винтовая пара
Система регулирования и контроля скорости электропривода
Ремень синхронизатора
Датчик нагрузки 0,5 кН
Электронный экстензометр (опционально в соответствии с требованиями заказчика)
Цифровая система измерения и контроля с обратной связью
Программное обеспечение на русском языке
Блок ручного управления
Персональный компьютер
Принтер
Захваты (могут быть поставлены в соответствии с выбранной моделью и/или требованиями заказчика)
Комплект сопроводительной документации
Носитель информации переносной с ПО

Соответствие стандартам

Машина испытательная универсальная электромеханическая серии ЭВО-М соответствует требованиям ГОСТ 28840. Также машина соответствует требованиям безопасности ГОСТ 12.2.003, ТР ТС 004/2011, ТР ТС 020/2011, в части электробезопасности – ГОСТ 29322, ГОСТ IEC 61010-1, ГОСТ IEC 61010-2-010.

Технические характеристики

Максимальная нагрузка	2 кН
Класс точности	0.5
Диапазон измерения силы (нагрузки) основного датчика	0,008-2 кН
Верхний предел диапазона измерений силы (нагрузки) дополнительных датчиков, кН	0,1;0,2;0,5;1
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела дополнительных датчиков	0,4
Предел допускаемой относительной погрешности измерения нагрузки	±0,5%
Цена единицы наименьшего разряда силоизмерителя	0,001 Н
Высота рабочей зоны на сжатие	700 мм
Высота рабочей зоны на растяжение	700 мм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 0 до 1 мм включительно	10 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 1 до 5 мм включительно	25 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 5 до 10 мм включительно	50 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне свыше 10 мм до верхнего предела перемещения	±0.5%
Разрешение датчика перемещения	0,001 мм
Диапазон регулировки скорости нарастания усилия	0.005~5 % от испытательного усилия за секунду
Диапазон регулирования скорости перемещения	0.001~500 мм/мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 0.5 мм\мин включительно	±0,005 мм\мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне свыше 0.5 мм\мин до 500 мм\мин, % от заданного значения	±0,2 %
Диапазон рабочих температур в помещении	От +15 до +35 °С
Средний срок службы, лет, не менее	15 лет
Габаритные размеры, подключение и потребляемая мощность
Габаритные размеры (ВШД), не более	630440 1730 мм
Масса, не более	250 кг
Электропитание	220 В; 50 Гц
Максимальная потребляемая мощность, не более	0,75 кВт

*Имеет дополнительную модель с увеличенной высотой рабочей зоны - ЭВО-М2-1В

Технические характеристики ЭВО-М2-1В

Рабочее пространство (может быть изменено на заказ в соответствии с требованиями пользователя)	От 900 до 1500
Габаритные размеры (ВШД), не более	630 х 340 х до 2530 мм
Максимальная нагрузка	2 кН
Класс точности	0.5
Диапазон измерения силы (нагрузки) основного датчика	0,008-2 кН
Верхний предел диапазона измерений силы (нагрузки) дополнительных датчиков	0,1; 0,2; 0,5, 1
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела дополнительных датчиков	0,4%
Предел допускаемой относительной погрешности измерения нагрузки	±0,5%
Цена единицы наименьшего разряда силоизмерителя	0,001 Н
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 0 до 1 мм включительно	10 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 1 до 5 мм включительнО	25 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 5 до 10 мм включительно	50 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне свыше 10 мм до верхнего предела перемещения	±0.5%
Разрешение датчика перемещения	0,001 мм
Диапазон регулировки скорости нарастания усилия	0.005~5 % от испытательного усилия за секунду
Диапазон регулирования скорости перемещения	0.001~500 мм/мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 0.5 мм\мин включительно	±0,005 мм\мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне свыше 0.5 мм\мин до 500 мм\мин, % от заданного значения	±0,2 %
Диапазон рабочих температур в помещении	От +15 до +35 °С
Средний срок службы, лет, не менее	15 лет
Подключение и потребляемая мощность
Масса, не более	250 кг
Электропитание	220 В; 50 Гц
Максимальная потребляемая мощность, не более	0,75 кВт
