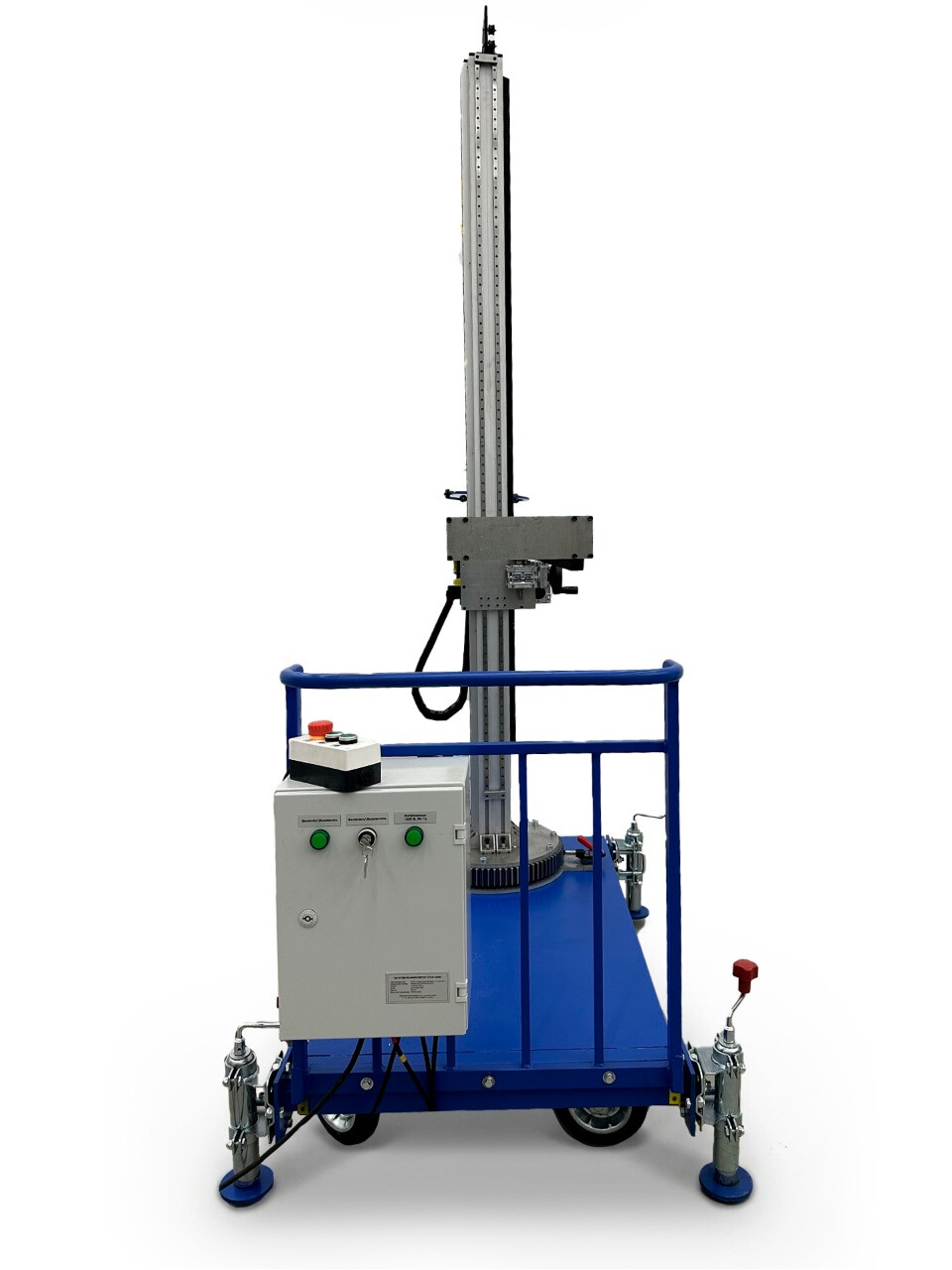

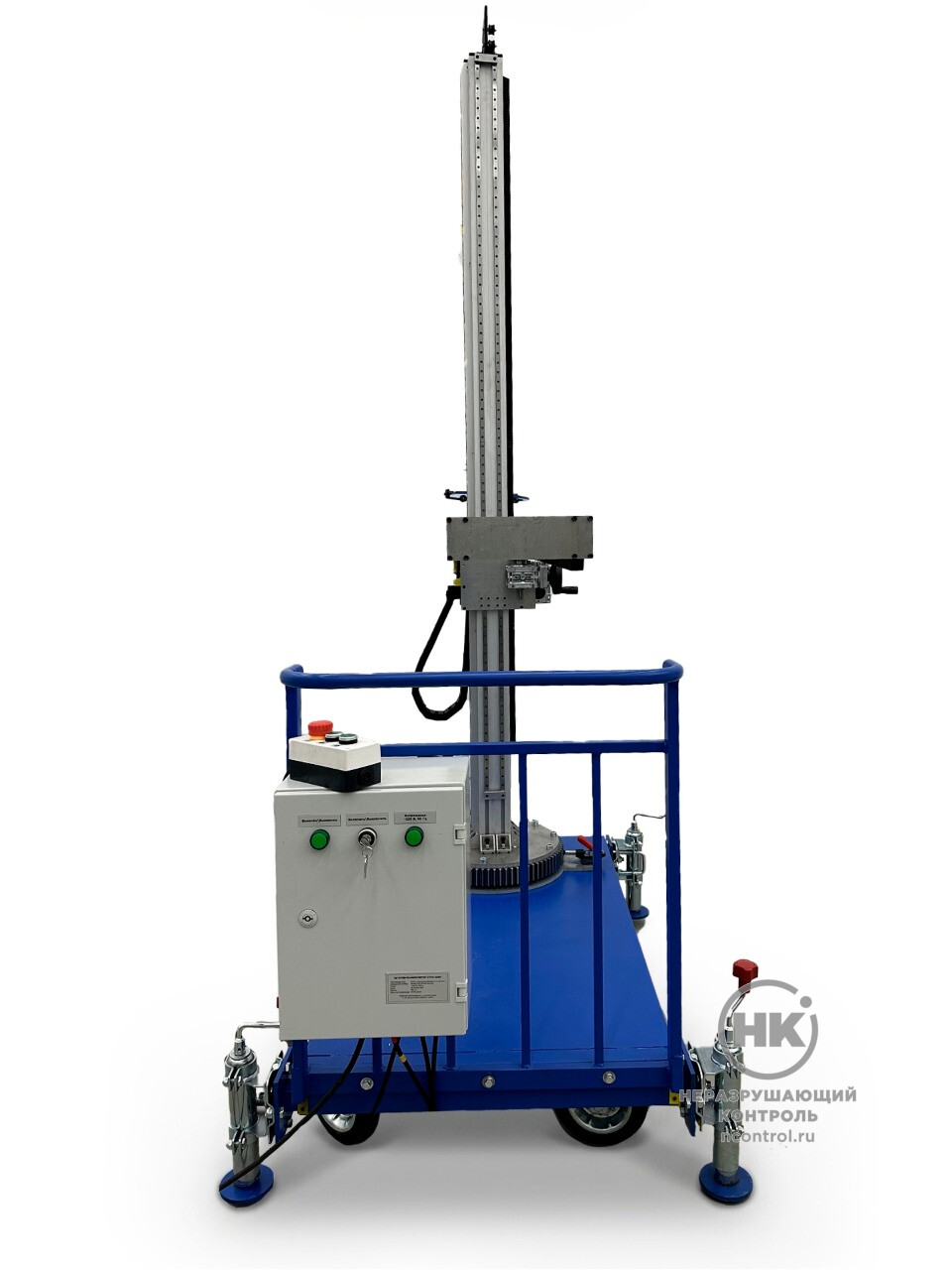

Штатив-манипулятор «ЭТНА-Ш2Э»

Купить

Задать вопрос о товаре

Штатив-манипулятор «ЭТНА-Ш2Э» предназначен для размещения и точного позиционирования рентгеновских аппаратов в месте проведения контроля. Обеспечивает возможность установки излучателя в любой плоскости относительно объекта контроля, что позволяет оптимизировать процесс выстраивания схемы просвечивания.

Штатив состоит из следующих основных узлов: платформы на четырех колесах с ручкой для перемещения, вертикальной стойки с мотор-редуктором, стрелы с крепежным устройством для блока излучателя, роликовых ложементов для высоковольтного кабеля и фиксаторов для всех степеней подвижности. Моторизированные приводы позволяют легко управлять подвижными частями.

5
степеней свободы

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Штатив-манипулятор «ЭТНА-Ш2Э» обеспечивает позиционирование блока излучателя рентгеновского аппарата в любой точке рабочей зоны за счет пяти степеней свободы.
Оператор устанавливает блок излучателя в крепежное устройство, состоящее из нижних и верхних полуколец, и фиксирует его. Центр тяжести излучателя при этом должен совпадать с осью вращения крепежного устройства для обеспечения устойчивости и плавности перемещений.

Управление перемещениями:

Вертикальное перемещение осуществляется мотор-редуктором с частотным преобразователем. Оператор подключает кабель питания к сети 220В и с помощью выносного пульта управления задает направление движения. Частотный преобразователь позволяет регулировать скорость подъема: на большой скорости — для быстрого подвода излучателя к зоне контроля, на малой — для точного позиционирования с высоким разрешением
Горизонтальное перемещение: оператор перемещает стрелу с излучателем на необходимое расстояние и затягивает фиксатор
Вращение вокруг собственной оси излучателя — поворот блока излучателя в требуемое положение
Вращение в вертикальной плоскости (наклон РА)
Перемещение тележки

После завершения позиционирования оператор производит экспозицию в соответствии с руководством по эксплуатации рентгеновского аппарата. По окончании работ штатив отключается от сети и при необходимости приводится в транспортное положение.
Роликовые ложементы, установленные на стреле, предотвращают перегибы и защемление высоковольтного кабеля при всех перемещениях, обеспечивая сохранность кабеля и безопасность оператора.

Преимущества

Моторизированный привод позволяет точно позиционировать аппарат с минимальным шагом перемещения.
Платформа на четырех колесах с ручкой позволяет легко перемещать штатив по цеху или строительной площадке.
Независимые опоры позволяют выставлять штатив по уровню на любом рельефе.
Крепежное устройство в виде разъемных полуколец обеспечивает быструю установку и надежное закрепление блока излучателя.

Устройство

Возможны разные модификации для автоматизированного управления различными узлами штатива.

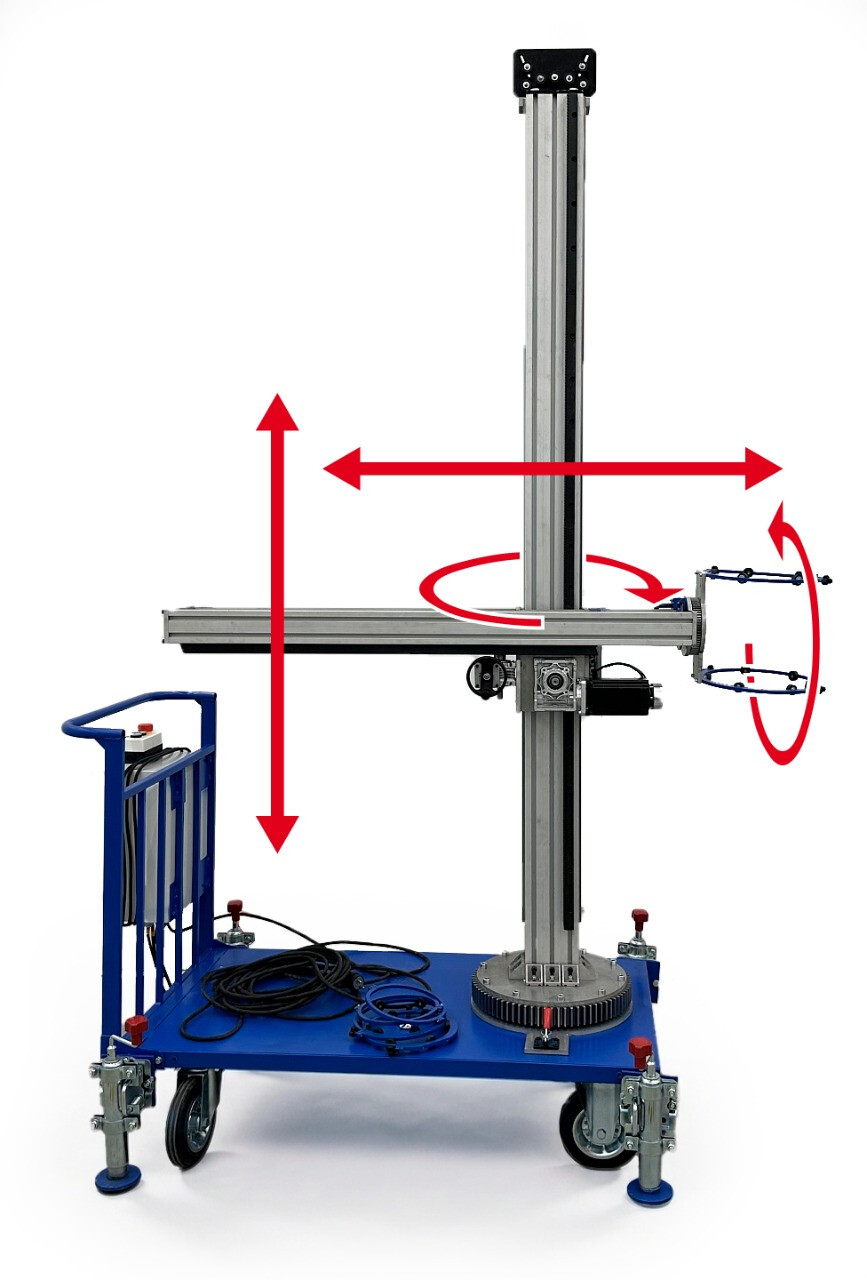

Штатив-манипулятор «ЭТНА-Ш2Э» фото 1

Комплектация

Штатив-манипулятор для блока излучателя рентгеновского аппарата ЭТНА-Ш2Э
Тележка штатива манипулятора ЭТНА-Ш2Э с установленным блоком управления
Пульт управления штативом-манипулятором
Крепления для рентгеновских аппаратов
Паспорт и руководство по эксплуатации

Технические характеристики

Материал изделия	Алюминий, сталь
Габариты (Д × Ш × В), мм	1500х800х2650
Высота расположения центра подъёмного механизма: мин./макс., мм	495/2475
Ход перемещения подъёмного механизма в вертикальной плоскости, мм	1980
Ход перемещения стрелы, мм	914
Угол вращения стойки, град.	360
Угол вращения рентгеновского излучателя в вертикальной плоскости, град	360
Угол вращения рентгеновского аппарата вокруг собственной оси, град.	360
Скорость подъёма подъёмного механизма, мм/с	25
Максимальная грузоподъемность излучателя, кг	120
Грузоподъемность платформы тележки, кг	400
Масса, не более, кг	250
