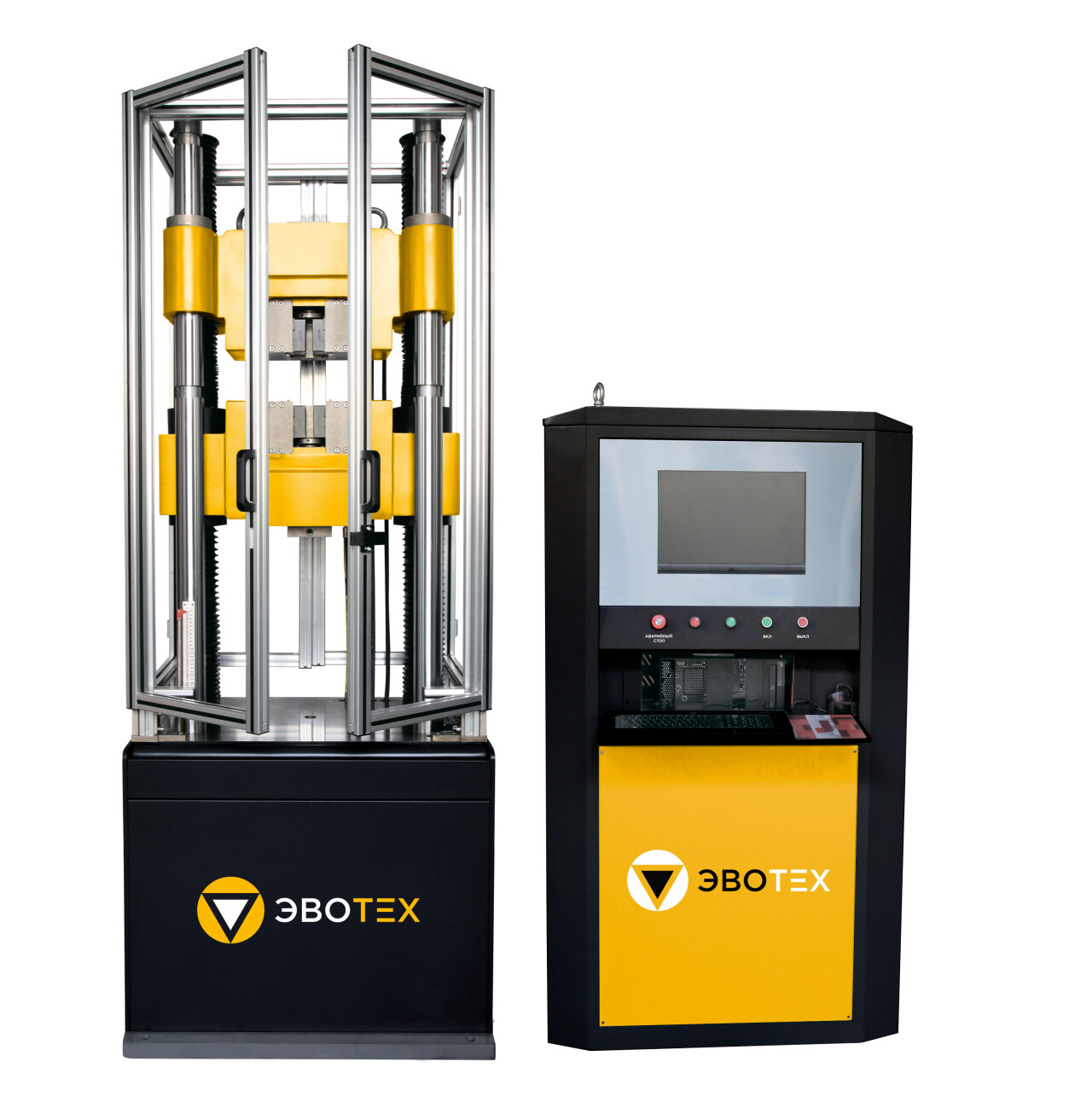

Гидравлическая универсальная испытательная машина ЭВО-ТОП-600А / ЭВО-ТОП-600А-В (с увеличенной вертикальной рабочей зоной) представляет собой современное испытательное оборудование, предназначенное для проведения разрушающего контроля образцов и изделий, выполненных из металлов и сплавов.
Машина позволяет проводить механические испытания в режимах растяжения, сжатия и изгиба. Многофункциональность ЭВО-600 выделяет её как эталонное решение для использования в машиностроительной, аэрокосмической, металлургической и полимерной отраслях.
Внесен в Госреестр СИ РФ № 94748-25
Принцип действия гидравлических испытательных машин серии ЭВО основан на преобразовании кинетической энергии, вырабатываемой сервоприводом насоса в давление жидкости и последующей
передачи этой энергии посредством масла, в усилие нагрузки, прикладываемой к испытываемому образцу через гидроцилиндр.
Механические испытания образцов на машине осуществляются путем деформирования образца до разрушения при контролируемом перемещении поршня гидроцилиндра.
На основании закреплены винтовые колоны, при помощи которых производится поступательное движение вверх или вниз подвижной траверсы для предварительной фиксации зоны испытаний.
Измерение нагрузки осуществляется посредством тензодатчика.
Измерение перемещения осуществляется с помощью датчиков внутри системы.
Информация выводится на экран монитора персонального компьютера посредством подключения его к испытательной машине через кабель.

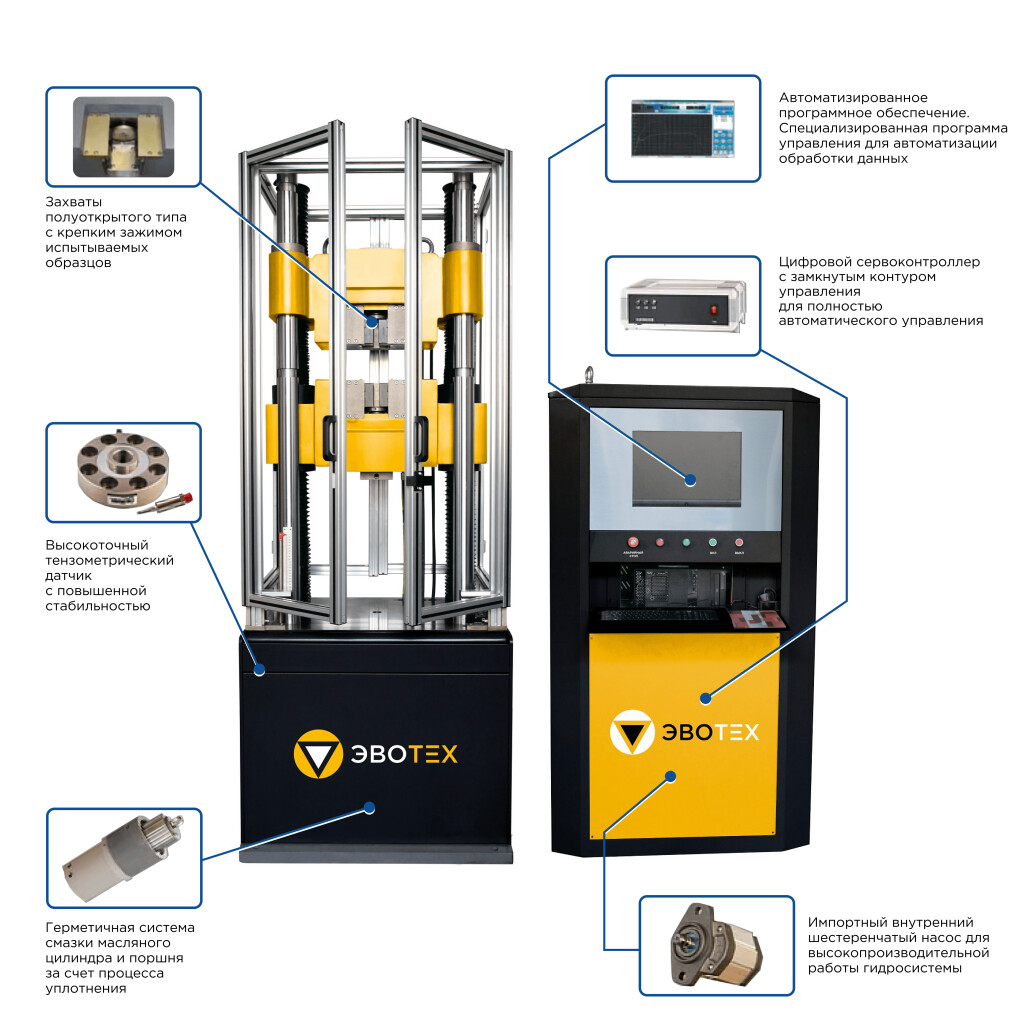

Машина представляет собой установку, состоящую из:
Две колонны закреплены на раме с помощью винтов, а их верхние концы закреплены на верхней траверсе. Другие колонны отдельно закреплены на средней траверсе и рабочем столе, они поддерживают пространство для зажима образцов, чтобы было удобно проводить испытания на растяжение, сжатие, изгиб и другие.
Когда масляный насос подает масло, чтобы рабочий поршень поднялся, рабочий стол также поднимается. Верхняя и средняя траверсы имеют отдельно верхние и нижние зажимы. Средняя траверса поднимается и опускается благодаря вращению винтового стержня двух колонн. Вращение винтового стержня заставляет траверсы подниматься и опускаться. Управления подъемом и опусканием осуществляется кнопками "вверх" и "вниз".
Масляный цилиндр и поршень являются основными частями узла. Их контактные поверхности проходят тщательную обработку и содержат некоторый зазор и соответствующую масляную пленку, чтобы поршень мог свободно перемещаться, и трение было минимальным. После того как масляный насос подает масло под высоким давлением в масляный цилиндр, масло поднимает поршень и траверсу, а также рабочий стол, чтобы нагрузка на образец постепенно увеличивалась.
Разрывные универсальные машины необходимы для проведений испытаний на растяжение, сжатие и изгиб.
Испытание на растяжение позволяет определить такие характеристики материала, как:
- Предел прочности при растяжении
- Модуль упругости при растяжении
- Пластичность (относительное удлинение)
- Предел текучести
Испытание на сжатие позволяет определить такие характеристики, как:
- Предел прочности при сжатии
Испытание на изгиб позволяет определить такие характеристики, как:
- Прочность на изгиб
- Модуль упругости при изгибе
Программное обеспечение предназначено для управления функциональными возможностями машины и обработки результатов измерений в процессе проведения механических испытаний. Программное обеспечение позволяет выбирать методы испытаний, задавать параметры, необходимые для проведения испытаний, осуществлять стандартную обработку результатов измерений, строить таблицы и графические изображения результатов испытаний, сохранять выполненные испытания и расчёты в базе данных, формировать и распечатывать протоколы испытаний.
Технические и конструктивные особенности гидравлических испытательных машин серии ЭВО не только гарантируют высокую точность при выполнении испытаний, но и открывают целый ряд дополнительных функций:
Климатическое исполнение: Исполнение оборудования соответствует ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических регионов. Категории условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
Относительная влажность, при температуре менее 30° С, без конденсации влаги, не более: 80 %
Температура воздуха в помещении: от +15 до +35° С.
Эксплуатация машин недопустима при следующих факторах:
Машина соответствует требованиям безопасности ГОСТ 12.2.003, ТР ТС 004/2011, ТР ТС 020/2011, в части электробезопасности – ГОСТ 29322, ГОСТ IEC 61010-1, ГОСТ IEC 61010-2-010
Максимальная нагрузка, кН | 600 |
---|---|
Класс точности | 0,5 |
Диапазон измерений силы (нагрузки), кН | 12-600 |
Цена единицы наименьшего разряда силоизмерителя, Н | 0,001 |
Пределы допускаемой относительной погрешности измерений силы (нагрузки), % | ±0,5 |
Диапазон измерений перемещений штока гидроцилиндра, мм | 0-250 |
Пределы допускаемой абсолютной погрешности измерений перемещения штока гидроцилиндра в диапазоне от 0 до 5 мм включ., мм | ±0,015 |
Пределы допускаемой относительной погрешности измерений перемещения штока гидроцилиндра в диапазоне св. 5мм до верхнего предела перемещения, % | ±0,3 |
Цена деления датчика перемещения, мм | 0,01 |
Диапазон измерений перемещения подвижной траверсы, мм, не менее | от 0 до 750 |
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0 до 10 мм включ., мм | ±0,05 |
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне св. 10 мм до верхнего предела перемещения, % | ±0,5 |
Параметры управления | |
Управление | Автоматическое в ПО на ПК |
Скорость нагружения, кН/с | 0,005–20 |
Диапазон скорости перемещения штока гидроцилиндра, мм/мин | 0,01-100 |
Пределы допускаемой относительной погрешности измерений скорости перемещения штока гидроцилиндра, % | ±1 |
Пределы допускаемой относительной погрешности поддержания скорости нагружения, % | ±1 |
Диаметр столов сжатия, мм | 188 |
Вкладыши для цилиндрических образцов, Φ, мм | 15-24, 24-35, 35-40 |
Вкладыши для плоских образцов толщиной, мм | 10-23, 23-30 |
Тип захватов | Гидравлические захваты с вынесенным гидроцилиндром |
Количество колон | 6 |
Расстояние между колоннами, мм | 500 |
Максимальное расстояние между захватами в зоне растяжения, мм | 600 |
Максимальное расстояние между плитами в зоне сжатия, мм | 500 |
Габаритные размеры силозадающего модуля (ширина х глубина х высота), мм, не более | 850 × 650 × 2000 |
Габаритные размеры шкафа управления, мм, не более | 1200 х 650 х 900 |
Условия эксплуатации | |
- температура окружающей среды, °C - относительная влажность, %, не более | От +15 до +35 80 |
Средняя наработка на отказ, ч, не менее | 30000 |
Средний срок службы, лет, не менее | 15 |
Масса, кг, не более | 2900 |
Питание, В | 380±10 % |
Частота, Гц | 50±1 |
Потребляемая мощность, кВт, не более | 3 |
Максимальная нагрузка, кН | 600 |
---|---|
Класс точности | 0,5 |
Диапазон измерений силы (нагрузки), кН | 12-600 |
Цена единицы наименьшего разряда силоизмерителя, Н | 0,001 |
Пределы допускаемой относительной погрешности измерений силы (нагрузки), % | ±0,5 |
Диапазон измерений перемещений штока гидроцилиндра, мм | 0-250 |
Пределы допускаемой абсолютной погрешности измерений перемещения штока гидроцилиндра в диапазоне от 0 до 5 мм включ., мм | ±0,015 |
Пределы допускаемой относительной погрешности измерений перемещения штока гидроцилиндра в диапазоне св. 5мм до верхнего предела перемещения, % | ±0,3 |
Цена деления датчика перемещения, мм | 0,01 |
Диапазон измерений перемещения подвижной траверсы, мм, не менее | от 0 до 1200 |
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0 до 10 мм включ., мм | ±0,05 |
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне св. 10 мм до верхнего предела перемещения, % | ±0,5 |
Параметры управления | |
Управление | Автоматическое в ПО на ПК |
Скорость нагружения, кН/с | 0,005–20 |
Диапазон скорости перемещения штока гидроцилиндра, мм/мин | 0,01-100 |
Пределы допускаемой относительной погрешности измерений скорости перемещения штока гидроцилиндра, % | ±1 |
Пределы допускаемой относительной погрешности поддержания скорости нагружения, % | ±1 |
Диаметр столов сжатия, мм | 188 |
Вкладыши для цилиндрических образцов, Φ, мм | 15-24, 24-35, 35-40 |
Вкладыши для плоских образцов толщиной, мм | 10-23, 23-30 |
Тип захватов | Гидравлические захваты с вынесенным гидроцилиндром |
Количество колон | 6 |
Расстояние между колоннами, мм | 500 |
Максимальное расстояние между захватами в зоне растяжения, мм | 1100 |
Максимальное расстояние между плитами в зоне сжатия, мм | 1000 |
Габаритные размеры силозадающего модуля (ширина х глубина х высота), мм, не более | 850 × 650 × 2500 |
Габаритные размеры шкафа управления, мм, не более | 1200 х 650 х 900 |
Условия эксплуатации | |
- температура окружающей среды, °C - относительная влажность, %, не более | От +15 до +35 80 |
Средняя наработка на отказ, ч, не менее | 30000 |
Средний срок службы, лет, не менее | 15 |
Масса, кг, не более | 3400 |
Питание, В | 380±10 % |
Частота, Гц | 50±1 |
Потребляемая мощность, кВт, не более | 3 |
