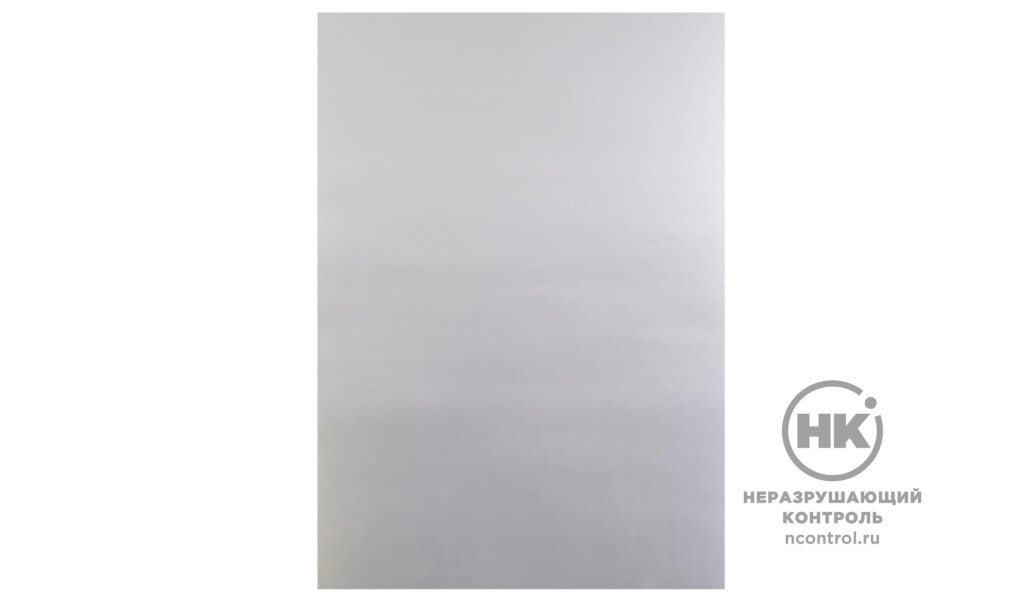

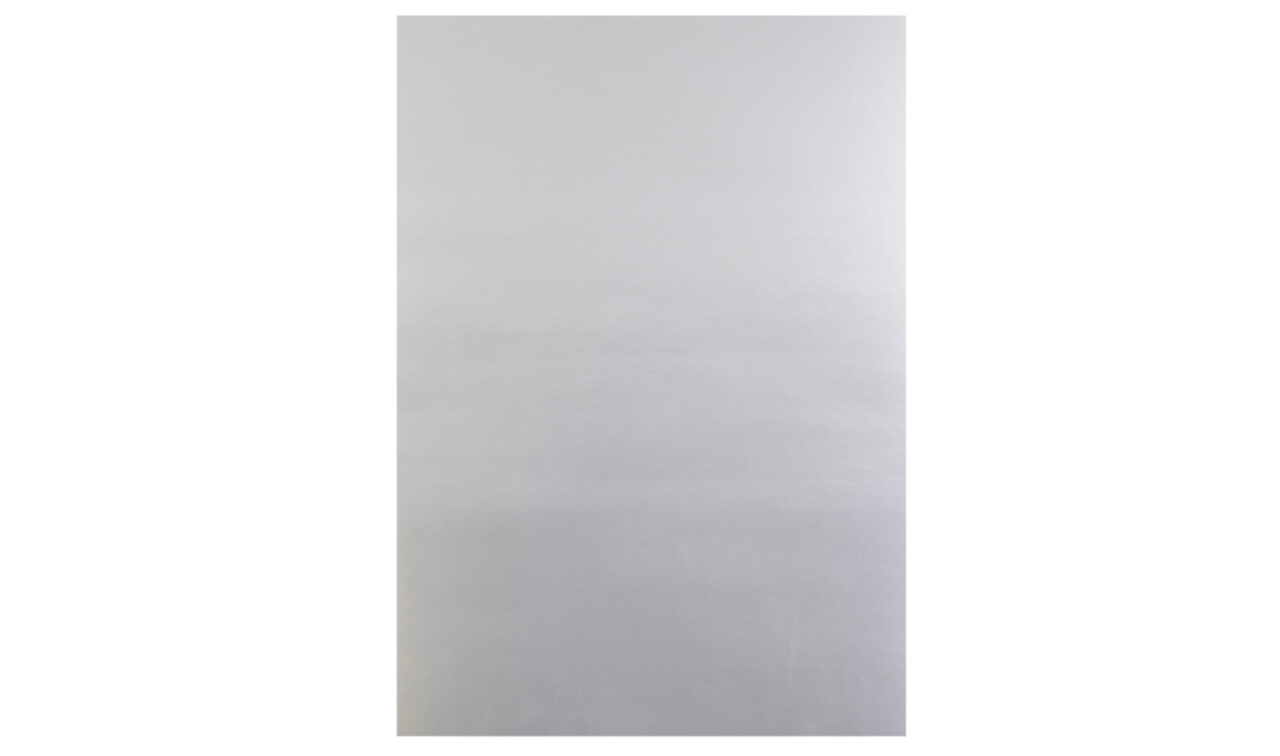

Экраны свинцовые усиливающие

Купить

Задать вопрос о товаре

В избранное

Сравнить

Экраны металлические предназначены для сокращения продолжительности экспонирования и фильтрации рассеянного излучения при промышленной радиографии.

При работе с напряжением более 100кВ свинцовые экраны помогают отсеять электроны более низких энергий: вторичные электроны, выпущенные свинцом, имеют достаточную энергию, чтобы воздействовать на эмульсионный слой рентгеновской плёнки, обеспечивая необходимый контраст изображения.

4
типа толщины

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Фотоны рентгеновских лучей, взаимодействуя со свинцовой фольгой, вызывают эмиссию электронов, которые, воздействуют на рентгеновскую плёнку. Благодаря малому пробегу вторичных электронов, они эффективно поглощаются плёнкой, значительно увеличивая её оптическую плотность без потери качества.

Толщина свинцовых экранов должна быть оптимальной. Слишком тонкий экран не обеспечит достаточной «фильтрации», а слишком толстый – поглотит энергию квантов полезного излучения.

Как правильно подобрать усиливающий экран, вы можете узнать в нашей статье.

Особенности

Улучшение качества снимков
Сокращение времени экспозиции до 3 раз

Эксплуатация и хранение

Формат экрана металлического определяется размером используемой радиографической пленки. Толщина экрана выбирается в зависимости от используемого источника излучения. Экраны металлические необходимо размещать в кассете ГОСТ 15843-79 таким образом, чтобы свинцовая поверхность экрана максимально плотно контактировала с радиографической пленкой.

Следует избегать резких изгибов при работе с экранами, которые могут привести к появлению изломов на его поверхности. Экраны металлические следует содержать в чистоте. По окончании работы экраны необходимо укладывать в конверт, предварительно очистив от следов грязи, масла, влаги и т.д

Комплектация

Свинцовый экран толщиной 0,05; 0,10; 1 или 2 мм

Технические характеристики

Источник излучения	Толщина экрана, мм
	рекомендуемая	допустимая
Рентгеновский аппарат с напряжением на рентгеновской трубке до 100 кВ	до 0,02	0,02-0,09
Рентгеновский аппарат с напряжением на рентгеновской трубке от 100 кВ до 300 кВ	0,05-0,09	0,02-0,09
Рентгеновский аппарат с напряжением на рентгеновской трубке свыше 300 кВ	0,09	0,02-0,09
Тулий - 170	0,09	0,02-0,09
Селен - 75	0,09-0,20	0,05-0,02
Иридий - 192	0,20-0,30	0,05-0,30
Цезий	0,30-0,50	0,09-0,50
Кобальт - 60	0,30-0,50	0,20-0,50

Формат, см	30х40 (±0,5мм)
Толщина свинцовой фольги, мм	0,05; 0,10; 1; 2
