Электромеханическая двухколонная универсальная испытательная машина ЭВО-М100 / ЭВО-М100-В (увеличенная вертикальная рабочая зона) / ЭВО-М100-Ш (увеличенная горизонтальная рабочая зона) / ЭВО-М100-ВШ (увеличенная вертикальная и горизонтальная рабочая зона) представляет собой оборудование нового поколения, предназначенное для проведения широкого спектра механических испытаний образцов и изделий из различных материалов. К таким материалам относятся металлы, сплавы на их основе, композиты и другие.
Машина обеспечивает проведение механических испытаний в режимах растяжения, сжатия и изгиба. Это делает её универсальным инструментом, используемым в различных отраслях промышленности, включая машиностроение, аэрокосмическую и металлургическую промышленности. Внесен в Госреестр СИ РФ № 94535-25
Универсальные машины выпускаются в различных вариациях, отличающихся следующими параметрами: максимальное измеряемое усилие, габаритные размеры, размеры рабочей зоны и масса.
Машина работает по принципу преобразования кинетической энергии, вырабатываемой электроприводом, в усилие нагрузки, которое прикладывается к испытываемому образцу. Механические испытания проводятся путём деформации образца до стадии его разрушения при контролируемом перемещении активной траверсы.
Конструкция устройства включает в себя винтовые колонны, закреплённые на основании, которые обеспечивают поступательное движение подвижной траверсы вверх или вниз. Величина нагрузки измеряется тензодатчиком.
Перемещение активного захвата измеряется энкодером в системе вращения винтовой пары, связанной с подвижной траверсой, путём преобразования электрического сигнала в расстояние.
Устройство
Основная рама состоит из следующих элементов:
Основание
Подвижная траверса
Две колонны
Два винта, внедренных в конструкцию рамы.
В системе нагружения используются электродвигатель переменного тока и редуктор с зубчатым ремнем, которые приводят в движение шарико-винтовую пару и движущуюся траверсу для осуществления операций по перемещению и нагружению. Испытательная машина обладает стабильностью, высокой жесткостью рамы, высокой точностью управления, низким уровнем шума, энергоэффективностью и возможностью защиты от неблагоприятного внешнего воздействия.
Особенности метода
Разрывные универсальные машины необходимы для проведений испытаний на растяжение, сжатие и изгиб.
Испытание на растяжение позволяет определить такие характеристики материала, как:
- Предел прочности при растяжении - Модуль упругости при растяжении - Пластичность (относительное удлинение) - Предел текучести
Испытание на сжатие позволяет определить такие характеристики, как:
- Предел прочности при сжатии
Испытание на изгиб позволяет определить такие характеристики, как:
- Прочность на изгиб - Модуль упругости при изгибе
2-х точечный изгиб
3-х точечный изгиб
4-х точечный изгиб
Программное обеспечение
Программное обеспечение разработано для управления функциональными возможностями машины и обработки данных, полученных в процессе её эксплуатации. Позволяет выбирать методы проведения испытаний, задавать необходимые параметры, осуществлять стандартную обработку полученных данных, строить таблицы и графические изображения результатов испытаний, сохранять проведённые испытания и расчёты в базе данных, а также формировать и распечатывать протоколы испытаний.
Преимущества
Цифровая система управления с многоканальным модулем сбора и обработки данных повышает эффективность и скорость проведения испытаний
Возможность индивидуальных настроек тестирования в соответствии с конкретными требованиями и целями испытаний обеспечивает максимальную точность и достоверность полученных результатов
Автоматизация процессов обработки, сохранения данных тестирования и формирования отчета существенно сокращает время работы
Выбор различных кривых в зависимости от нагрузки, от деформации, времени нагрузки и др. позволяет проводить более точный и детальный анализ
Автоматический возврат и калибровка обеспечивает стабильность и точность измерений в процессе испытаний
Сохранение отчета в различных форматах: WORD, EXCEL значительно упрощает дальнейшую работу с полученными данными их анализ и интерпретацию за пределами программного комплекса
В процессе проведения испытаний полученные данные выводятся на экран монитора персонального компьютера (ПК) посредством его подключения к испытательной машине через USB-кабель
Функции
Благодаря своим техническим и конструктивным особенностям, электромеханические испытательные машины могут выполнять не только стандартные высокоточные испытания образцов, но и имеют ряд дополнительных функций. Среди них можно выделить следующие:
Визуализация и определение текущих и максимальных значений нагрузки и деформации, перемещения активного захвата, данные с датчиков отображаются на дисплее системы измерения в режиме реального времени;
Построение графиков испытаний в режиме реального времени;
Редактирование параметров графиков испытаний;
Управление процессом нагружения, скоростью перемещения подвижной траверсы во время испытания с ПК;
Математическая обработка данных;
Перевод данных в различные форматы;
Автоматическое сохранение результатов групп образцов испытаний;
Печать результатов испытаний;
Экспорт результатов испытаний в Excel для возможности анализа данных за пределами программного комплекса;
Автоматический расчёт механических характеристик образцов по выбранной методике;
Автоматическое прекращение работы машины при превышении максимально допустимой нагрузки;
Проведение расширенных испытаний с применением специальной оснастки.
Требования к условиям эксплуатации оборудования
Климатическое исполнение: Исполнение оборудования соответствует ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических регионов. Категории условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды». Относительная влажность, при температуре менее 30 °С, без конденсации влаги, не более: 80 % Температура воздуха в помещении: от +15 до +35° С. Эксплуатация машин недопустима при следующих факторах:
в одном помещении с агрессивными материалами, пары которых могут оказывать вредное воздействие на машину;
наличие наведенных вибраций от работающего оборудования;
перепад температур более чем на 3 °С в течение часа.
Соответствие стандартам
Машина испытательная универсальная электромеханическая серии ЭВО-М соответствует требованиям ГОСТ 28840. Также машина соответствует требованиям безопасности ГОСТ 12.2.003, ТР ТС 004/2011, ТР ТС 020/2011, в части электробезопасности – ГОСТ 29322, ГОСТ IEC 61010-1, ГОСТ IEC 61010-2-010.
Комплектация
Машина испытательная универсальная электромеханическая
Рама серии ЭВО-М
Шарико-винтовая пара
Система регулирования и контроля скорости электропривода
Ремень синхронизатора
Датчик нагрузки 100 кН
Электронный экстензометр (опционально в соответствии с требованиями заказчика)
Цифровая система измерения и контроля с обратной связью
Система измерения нагрузки
Система измерения смещения
Система измерения деформации
Программное обеспечение на русском языке
Блок ручного управления
Персональный компьютер
Принтер
Захваты (могут быть поставлены в соответствии с выбранной моделью и/или требованиями заказчика)
Комплект сопроводительной документации
Носитель информации переносной с ПО
Технические характеристики ЭВО-М100
Максимальная нагрузка
100
Класс точности
0,5
Диапазон измерения силы (нагрузки) основного датчика
0,4-100
Верхний предел диапазона измерений силы (нагрузки) дополнительных датчиков, кН
0,1; 0,2; 0,5; 1; 2; 5; 10; 20; 30; 50
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела дополнительных датчиков
0,4
Предел допускаемой относительной погрешности измерения нагрузки
±0,5
Цена единицы наименьшего разряда силоизмерителя
0,001
Расстояние между колоннами
600
Высота рабочей зоны на сжатие
690
Высота рабочей зоны на растяжение
690
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 0 до 1 мм включительно
10 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 1 до 5 мм включительно
25 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 5 до 10 мм включительно
50 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне свыше 10 мм до верхнего предела перемещения
±0.5%
Разрешение датчика перемещения
0,001 мм
Диапазон регулировки скорости нарастания усилия
0.005~5 % от испытательного усилия за секунду
Диапазон регулирования скорости перемещения
0,005-500 мм / мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 0.5 мм\мин включительно
±0,005 мм\мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне свыше 0.5 мм\мин до 500 мм\мин, % от заданного значения
±0,2 %
Диапазон рабочих температур в помещении
От +15 до +35 °С
Средний срок службы, лет, не менее
15 лет
Габаритные размеры, подключение и потребляемая мощность
Габаритные размеры (В*Ш*Д), не более
1070 × 790 × 2240 мм
Масса, не более
1000 кг
Электропитание
380 В; 50 Гц
Максимальная потребляемая мощность, не более
2 кВт
*Имеет дополнительные модели:
- с увеличенной высотой рабочей зоны - ЭВО-М100-В
- с увеличенной шириной рабочей зоны - ЭВО-М100-Ш
- с увеличенной высотой и шириной рабочей зоны - ЭВО-М100-ВШ
Технические характеристики ЭВО-М100-В
Рабочее пространство (может быть изменено на заказ в соответствии с требованиями пользователя)
От 690 до 1190
Габаритные размеры (В*Ш*Д), не более
1070 × 790 × до 2680 мм
Расстояние между колоннами
600 мм
Максимальная нагрузка
100
Класс точности
0,5
Диапазон измерения силы (нагрузки) основного датчика
0,4-100
Верхний предел диапазона измерений силы (нагрузки) дополнительных датчиков, кН
0,1; 0,2; 0,5; 1; 2; 5; 10; 20; 30; 50
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела дополнительных датчиков
0,4
Предел допускаемой относительной погрешности измерения нагрузки
±0,5
Цена единицы наименьшего разряда силоизмерителя
0,001
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 0 до 1 мм включительно
10 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 1 до 5 мм включительно
25 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 5 до 10 мм включительно
50 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне свыше 10 мм до верхнего предела перемещения
±0.5%
Разрешение датчика перемещения
0,001 мм
Диапазон регулировки скорости нарастания усилия
0.005~5 % от испытательного усилия за секунду
Диапазон регулирования скорости перемещения
0,005-500 мм / мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 0.5 мм\мин включительно
±0,005 мм\мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне свыше 0.5 мм\мин до 500 мм\мин, % от заданного значения
±0,2 %
Диапазон рабочих температур в помещении
От +15 до +35 °С
Средний срок службы, лет, не менее
15 лет
Подключение и потребляемая мощность
Масса, не более
1100 кг
Электропитание
380 В; 50 Гц
Максимальная потребляемая мощность, не более
2 кВт
Технические характеристики ЭВО-М100-Ш
Расстояние между колоннами (может быть изменено на заказ в соответствии с требованиями пользователя)
1100 мм
Габаритные размеры (В*Ш*Д), не более
1570 × 970 × 2180 мм
Высота рабочей зоны на сжатие
690 мм
Высота рабочей зоны на растяжение
690 мм
Максимальная нагрузка
100
Класс точности
0,5
Диапазон измерения силы (нагрузки) основного датчика
0,4 -100
Верхний предел диапазона измерений силы (нагрузки) дополнительных датчиков, кН
0,1; 0,2; 0,5; 1; 2; 5; 10; 20; 30; 50
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела дополнительных датчиков
0,4
Предел допускаемой относительной погрешности измерения нагрузки
±0,5
Цена единицы наименьшего разряда силоизмерителя
0,001
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 0 до 1 мм включительно
10 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 1 до 5 мм включительно
25 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 5 до 10 мм включительно
50 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне свыше 10 мм до верхнего предела перемещения
±0.5%
Разрешение датчика перемещения
0,001 мм
Диапазон регулировки скорости нарастания усилия
0.005~5 % от испытательного усилия за секунду
Диапазон регулирования скорости перемещения
0,005-500 мм / мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 0.5 мм\мин включительно
±0,005 мм\мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне свыше 0.5 мм\мин до 500 мм\мин, % от заданного значения
±0,2 %
Диапазон рабочих температур в помещении
От +15 до +35 °С
Средний срок службы, лет, не менее
15 лет
Подключение и потребляемая мощность
Масса, не более
1100 кг
Электропитание
380 В; 50 Гц
Максимальная потребляемая мощность, не более
2 кВт
Технические характеристики ЭВО-М100-ВШ
Расстояние между колоннами (может быть изменено на заказ в соответствии с требованиями пользователя)
До 1100 мм
Рабочее пространство (может быть изменено на заказ в соответствии с требованиями пользователя)
От 690 до 1190
Габаритные размеры (В*Ш*Д), не более
1570 ×970 × 2680 мм
Максимальная нагрузка
100
Класс точности
0,5
Диапазон измерения силы (нагрузки) основного датчика
0,4-100
Верхний предел диапазона измерений силы (нагрузки) дополнительных датчиков, кН
0,1; 0,2; 0,5; 1; 2; 5; 10; 20; 30; 50
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела дополнительных датчиков
0,4
Предел допускаемой относительной погрешности измерения нагрузки
±0,5
Цена единицы наименьшего разряда силоизмерителя
0,001
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 0 до 1 мм включительно
10 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 1 до 5 мм включительно
25 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 5 до 10 мм включительно
50 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне свыше 10 мм до верхнего предела перемещения
±0.5%
Разрешение датчика перемещения
0,001 мм
Диапазон регулировки скорости нарастания усилия
0.005~5 % от испытательного усилия за секунду
Диапазон регулирования скорости перемещения
0,005-500 мм / мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 0.5 мм\мин включительно
±0,005 мм\мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне свыше 0.5 мм\мин до 500 мм\мин, % от заданного значения
Рентгеновский контроль
Ультразвуковой контроль
Анализ химического состава материалов
Магнитопорошковый контроль
Капиллярный контроль
Визуально-измерительный контроль
Акустико-эмисcионный контроль
Физико-механические испытания
Вихретоковый контроль
Визуально-оптический контроль
Контроль покрытий и изоляции
Лаборатории неразрушающего контроля
Контроль герметичности
Тепловизионный контроль
Акустический и импедансный контроль
Магнитоиндукционный контроль
Контроль подземных трубопроводов
Вибродиагностика
Контроль в строительстве
Контроль параметров окружающей среды
Разное

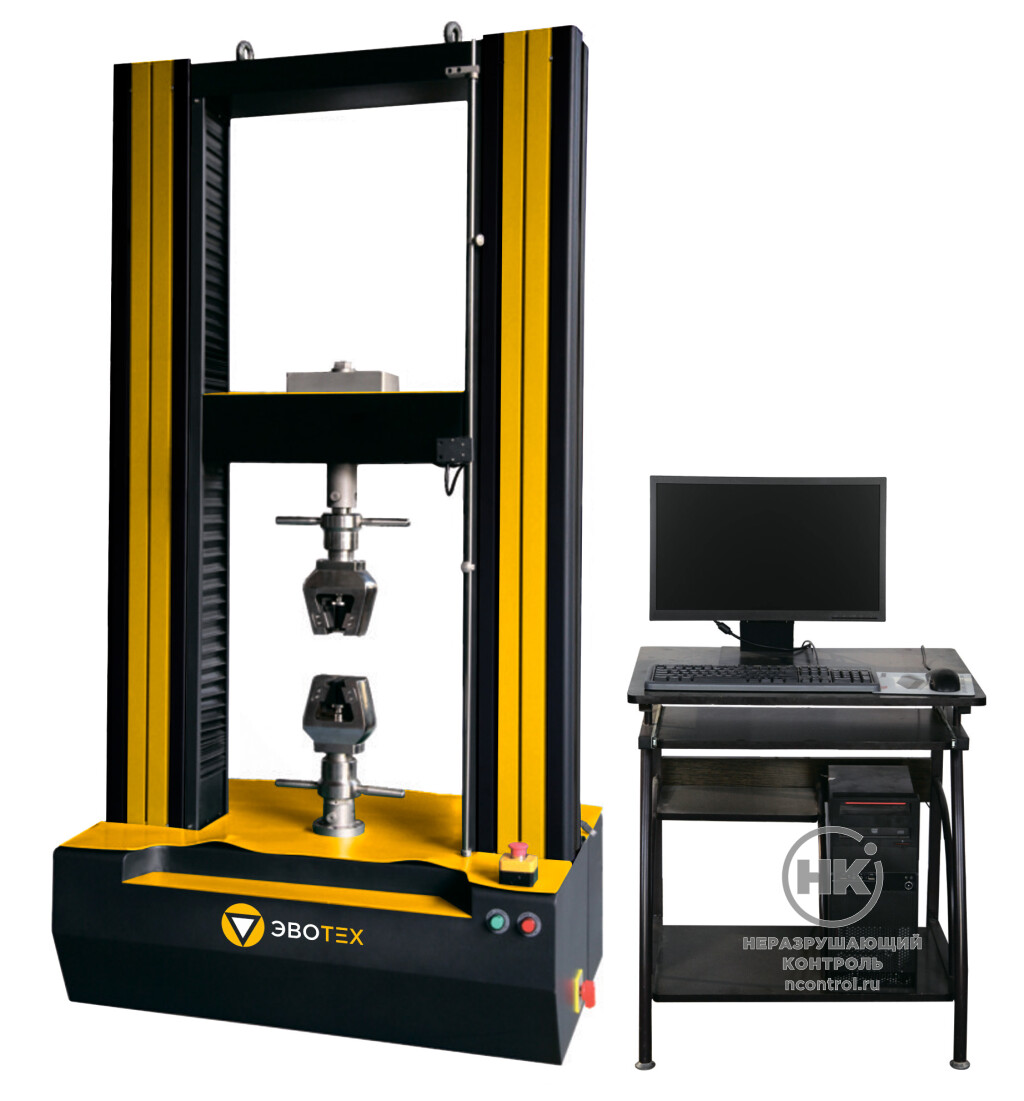

![Электромеханическая испытательная машина ЭВО-М100 [фото №1]](http://20.cdn.ncontrol.ru//upload/files/8141/conversions/5560aafca8bedb14eee4a0db9e8ebc50-medium.jpg)

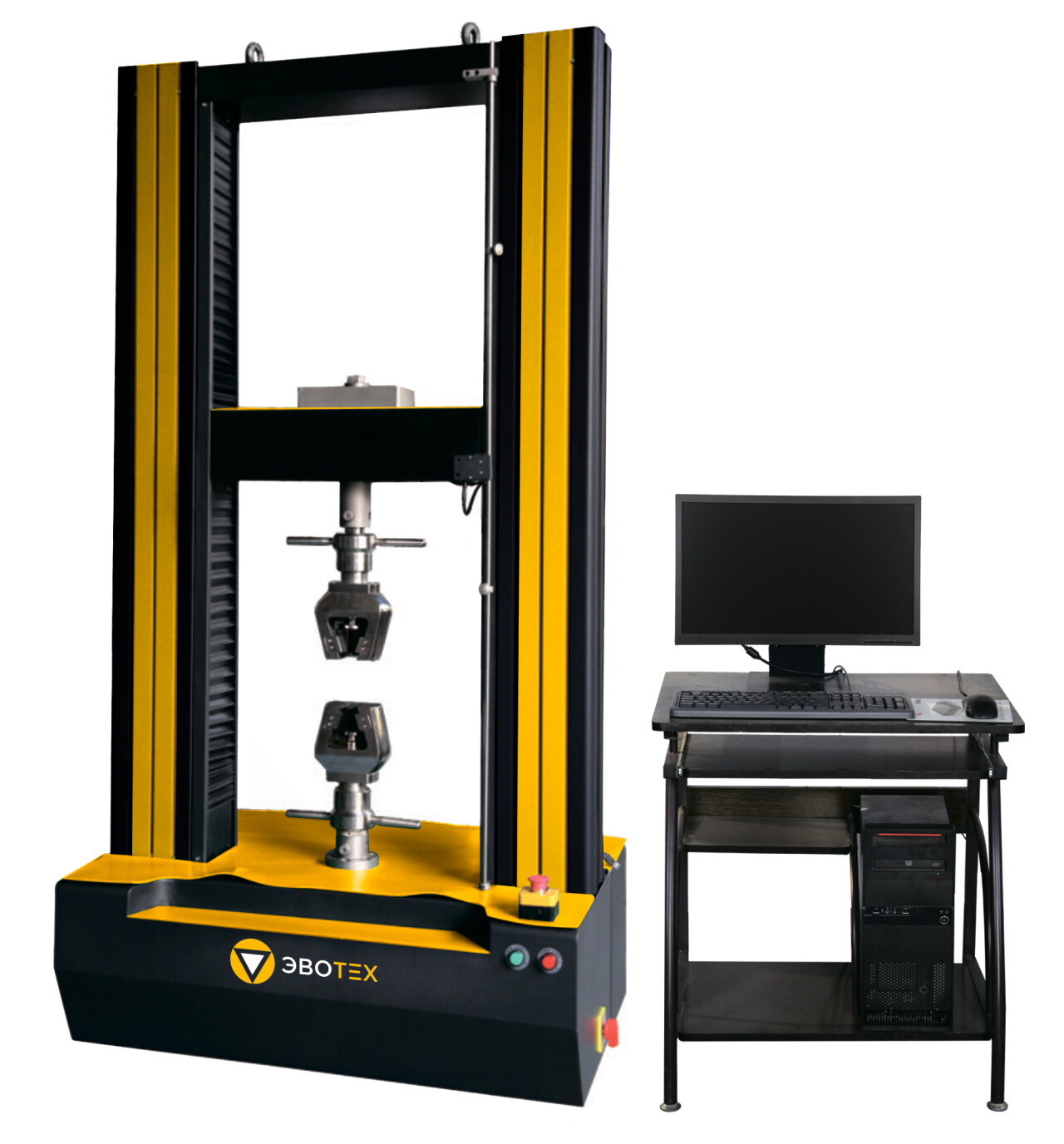

![Электромеханическая испытательная машина ЭВО-М100 [фото №1]](http://19.cdn.ncontrol.ru//upload/files/8141/conversions/5560aafca8bedb14eee4a0db9e8ebc50-big_watermark.jpg)
