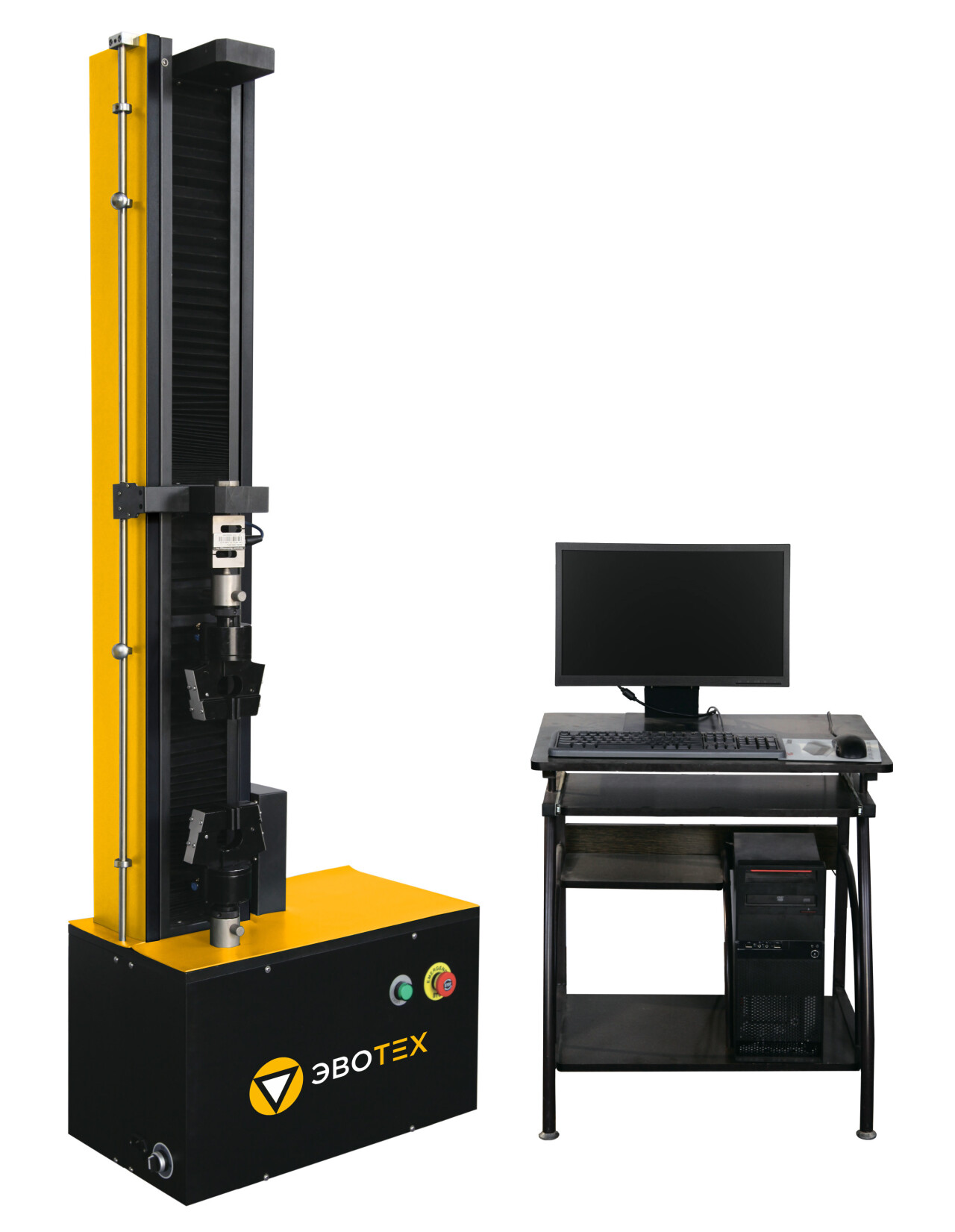

Электромеханическая испытательная машина ЭВО-М5-1

Купить

Задать вопрос о товаре

В избранное

Сравнить

Электромеханическая одноколонная универсальная испытательная машина ЭВО-М5-1 / ЭВО-М5-1В (увеличенная рабочая зона) предназначена для проведения механических испытаний образцов и изделий из различных материалов, включая металлы, древесину, резину, пластмассы, текстиль и другие, в режимах растяжения, сжатия и изгиба

Универсальные машины представлены в нескольких модификациях, которые различаются такими параметрами как максимальное измеряемое усилие, габаритные размеры и масса.

5 кН
Максимальная нагрузка

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Принцип работы машины основан на преобразовании кинетической энергии, вырабатываемой электроприводом, в усилие нагрузки, воздействующей на испытуемый образец.
Механические испытания образцов проводятся за счет их деформирования до стадии разрушения при контролируемом перемещении активной траверсы. На основании машины закреплена винтовая колонна, которая обеспечивает поступательное движение подвижной траверсы вверх или вниз.
Нагрузка определяется тензометрическим датчиком
Перемещение активного захвата измеряется посредством энкодера в системе вращения винтовой пары, связанной с подвижной траверсой, путем преобразования электрического сигнала в расстояние.
Результаты испытаний выводятся на экран монитора персонального компьютера (ПК) с помощью USB-кабеля, подключенного к испытательной машине.

Программное обеспечение

Программное обеспечение предназначено для управления функциональными возможностями машины и обработки данных, полученных в процессе измерений. Данное программное обеспечение предоставляет возможность выбора методов испытаний, задания необходимых параметров для проведения испытаний, а также выполнения стандартной обработки результатов измерений. Дополнительно, оно позволяет строить таблицы и графические изображения результатов испытаний, сохранять выполненные испытания и расчеты в базе данных, а также формировать и печатать протоколы испытаний.

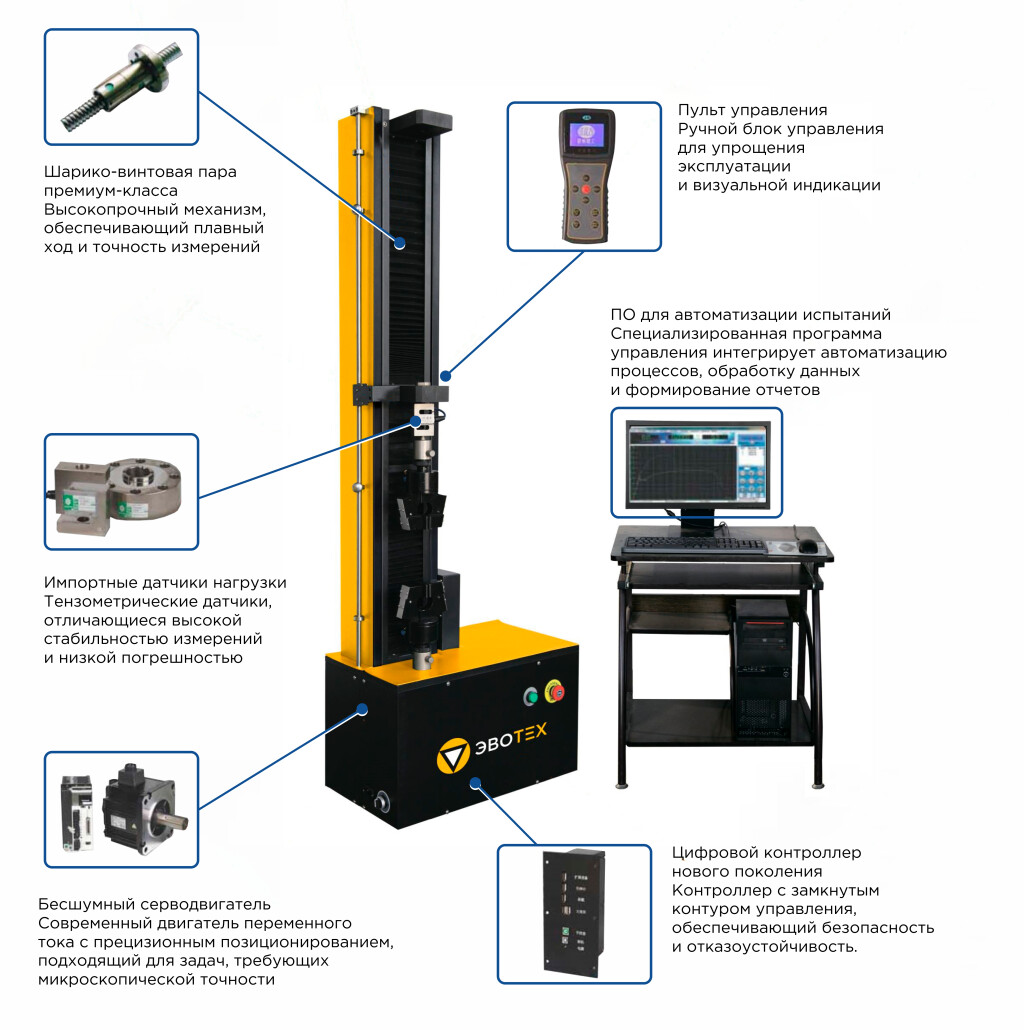

Устройство

Основная рама состоит из следующих элементов:

Основание
Подвижная траверса
Одна колонна
Один винт, внедренный в конструкцию рамы.

В системе нагружения используются электродвигатель переменного тока и редуктор с зубчатым ремнем, которые приводят в движение высокоточную шарико-винтовую пару и движущуюся траверсу для осуществления операций по перемещению и нагружению.
Испытательная машина обладает стабильностью, высокой жесткостью рамы, высокой точностью управления, низким уровнем шума, энергоэффективностью и возможностью защиты от неблагоприятных внешних факторов.

Преимущества

Полностью цифровая система управления с многоканальным модулем сбора и обработки данных
Свободная настройка тестирования в соответствии с собственными требованиями
Автоматическая обработка, сохранение данных тестирования и формирование отчета
Выбор различных кривых в зависимости от нагрузки, от деформации, времени нагрузки и др.
Автоматический возврат и автоматическая калибровка
Возможность сохранять отчет в формате WORD или EXCEL

Функции

Технические и конструктивные особенности электромеханических испытательных машин позволяют испытывать материалы с высокой точностью, выполнять другие функции, а именно:

Визуализация и определение текущих и максимальных значений нагрузки и деформации, перемещения активного захвата, поступающие с датчиков, в режиме реального времени на дисплее системы измерения;
Построение графиков испытаний в режиме реального времени;
Возможность редактирования параметров графиков испытания;
Управление процессом нагружения, скоростью перемещения подвижной траверсы во время испытания с ПК;
Математическая обработка данных;
Перевод данных в различные форматы;
Автоматическое сохранение результатов групп образцов испытаний;
Печать результатов испытаний;
Экспорт результатов испытаний в Excel для возможности анализа данных за пределами программного комплекса;
Автоматический расчёт механических характеристик образцов по выбранной методике;
Автоматическое прекращение работы при превышении максимально допустимой нагрузки;
Проведение расширенных испытаний с применением специальной оснастки.

Требования к условиям эксплуатации оборудования

Климатическое исполнение: Исполнение оборудования соответствует ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических регионов. Категории условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».

Относительная влажность, при температуре менее 30 °С, без конденсации влаги: не более 80 %

Температура воздуха в помещении: от +15 до +35° С

Не допускается эксплуатация машин при условиях:

Нахождения в одном помещении с агрессивными материалами, пары которых могут оказывать вредное воздействие на машину;
Наведения вибрации от работающего оборудования;
Перепада температуры более чем на 3 °С в течение часа.

Комплектация

Машина испытательная универсальная электромеханическая
Рама серии ЭВО-М
Шарико-винтовая пара
Система регулирования и контроля скорости электропривода
Ремень синхронизатора
Датчик нагрузки 5 кН
Электронный экстензометр (опционально в соответствии с требованиями заказчика)
Цифровая система измерения и контроля с обратной связью
Программное обеспечение на русском языке
Блок ручного управления
Персональный компьютер
Принтер
Захваты (могут быть поставлены в соответствии с выбранной моделью и/или требованиями заказчика)
Комплект сопроводительной документации
Носитель информации переносной с ПО

Соответствие стандартам

Машина испытательная универсальная электромеханическая серии ЭВО-М соответствует требованиям ГОСТ 28840. Также машина соответствует требованиям безопасности ГОСТ 12.2.003, ТР ТС 004/2011, ТР ТС 020/2011, в части электробезопасности – ГОСТ 29322, ГОСТ IEC 61010-1, ГОСТ IEC 61010-2-010.

Технические характеристики ЭВО-М5-1

Максимальная нагрузка	5 кН
Класс точности	0.5
Диапазон измерения силы (нагрузки) основного датчика	0,02 - 5 кН
Верхний предел диапазона измерений силы (нагрузки) дополнительных датчиков, кН	0,1; 0,2; 0,5; 1; 2
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела дополнительных датчиков	0,4
Предел допускаемой относительной погрешности измерения нагрузки	±0,5%
Цена единицы наименьшего разряда силоизмерителя	0,001 Н
Высота рабочей зоны на сжатие	700 мм
Высота рабочей зоны на растяжение	700 мм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 0 до 1 мм включительно	10 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 1 до 5 мм включительно	25 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 5 до 10 мм включительно	50 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне свыше 10 мм до верхнего предела перемещения	±0.5%
Разрешение датчика перемещения	0,001 мм
Диапазон регулировки скорости нарастания усилия	0.005~5 % от испытательного усилия за секунду
Диапазон регулирования скорости перемещения	0,005-500 мм/мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 0.5 мм\мин включительно	±0,005 мм\мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне свыше 0.5 мм\мин до 500 мм\мин, % от заданного значения	±0,2 %
Диапазон рабочих температур в помещении	От +15 до +35 °С
Средний срок службы, лет, не менее	15 лет
Габаритные размеры, подключение и потребляемая мощность
Габаритные размеры (ВШД), не более	6304401730 мм
Масса, не более	250 кг
Электропитание	220 В; 50 Гц
Максимальная потребляемая мощность, не более	0,75 кВт

*Имеет дополнительную модель с увеличенной высотой рабочей зоны - ЭВО-М5-1В

Технические характеристики ЭВО-М5-1В

Рабочее пространство (может быть изменено на заказ в соответствии с требованиями пользователя)	От 900 до 1500
Габаритные размеры (ВШД), не более	630 х 340 х до 2530 мм
Максимальная нагрузка	5 кН
Класс точности	0.5
Диапазон измерения силы (нагрузки) основного датчика	0,02 - 5 кН
Верхний предел диапазона измерений силы (нагрузки) дополнительных датчиков, кН	0,1; 0,2; 0,5; 1; 2
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела дополнительных датчиков	0,4
Предел допускаемой относительной погрешности измерения нагрузки	±0,5%
Цена единицы наименьшего разряда силоизмерителя	0,001 Н
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 0 до 1 мм включительно	10 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 1 до 5 мм включительно	25 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне от 5 до 10 мм включительно	50 мкм
Предел допускаемой абсолютной погрешности измерения перемещения в диапазоне свыше 10 мм до верхнего предела перемещения	±0.5%
Разрешение датчика перемещения	0,001 мм
Диапазон регулировки скорости нарастания усилия	0.005~5 % от испытательного усилия за секунду
Диапазон регулирования скорости перемещения	0,005-500 мм/мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне от нижнего предела задания скорости до 0.5 мм\мин включительно	±0,005 мм\мин
Пределы допускаемой абсолютной погрешности контроля скорости перемещения подвижной траверсы в диапазоне свыше 0.5 мм\мин до 500 мм\мин, % от заданного значения	±0,2 %
Диапазон рабочих температур в помещении	От +15 до +35 °С
Средний срок службы, лет, не менее	15 лет
Подключение и потребляемая мощность
Масса, не более	250 кг
Электропитание	220 В; 50 Гц
