рентгенотелевизионная установка «ЭТНА.Конвейер-67»

Купить

Задать вопрос о товаре

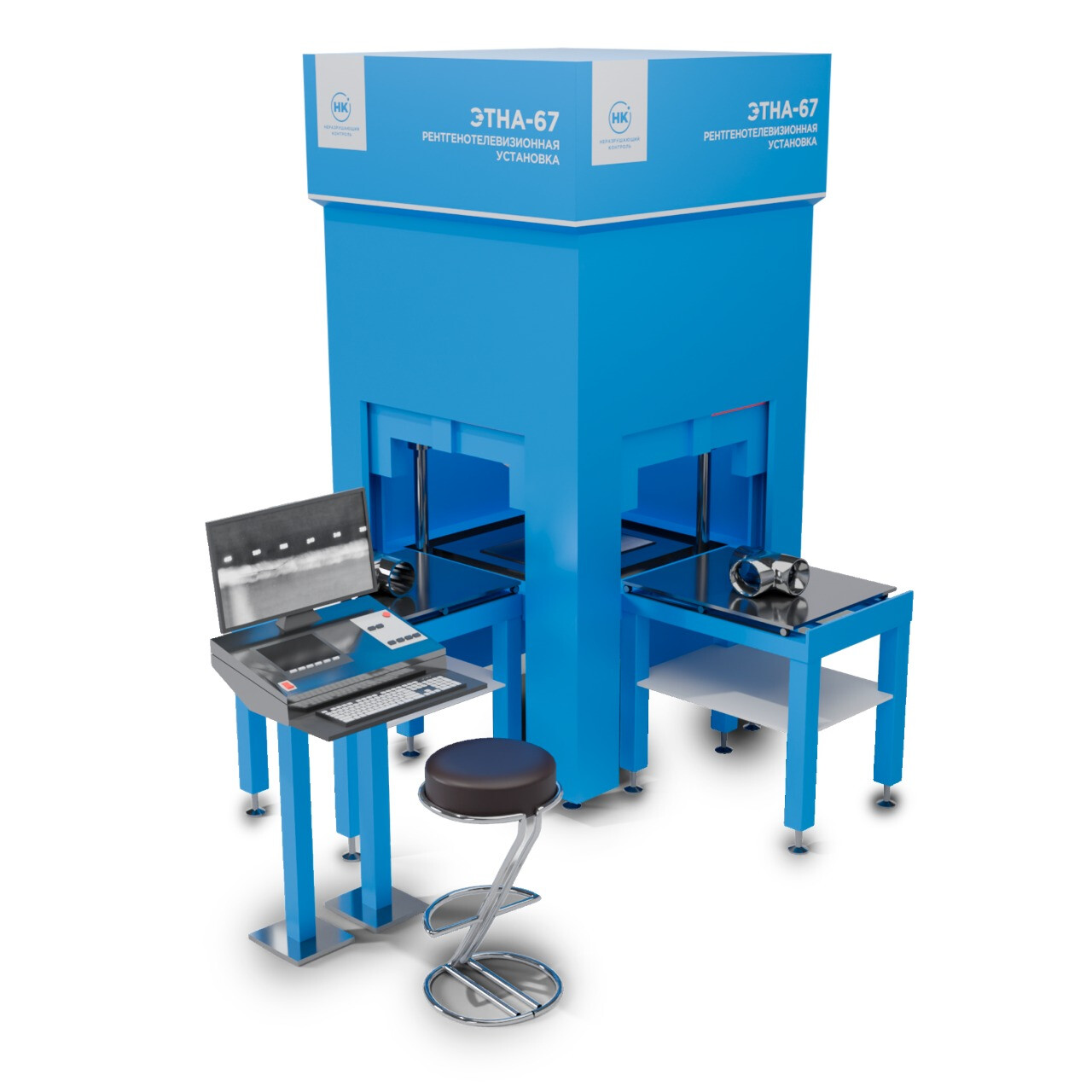

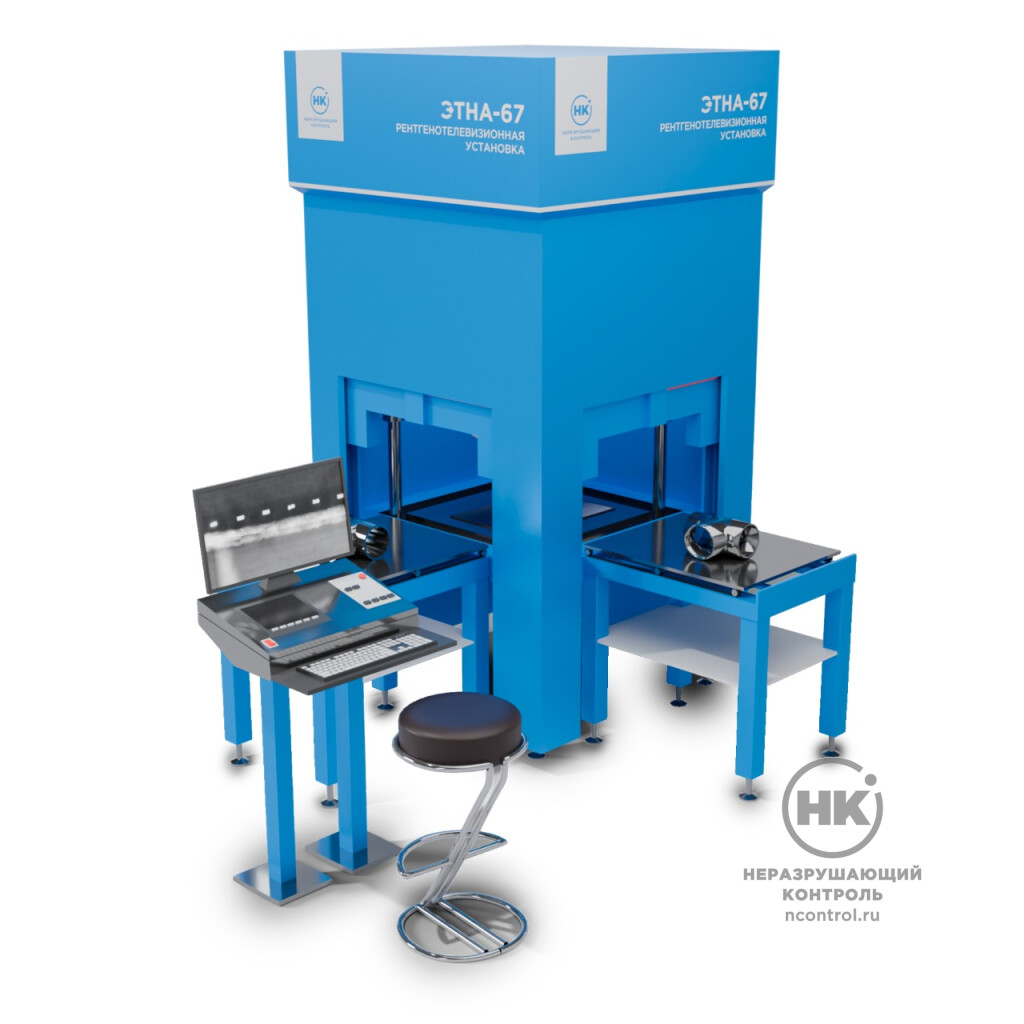

Универсальная рентгенотелевизионная установка «ЭТНА.Конвейер-67» предназначена для рентгеновского контроля негабаритных стальных отливок, изделий из легких металлов, турбинных лопаток, деталей из пластмассы, керамики. Контроль можно проводить на пленку, фосфорные пластины или детектор. Для обеспечения максимальной производительности камера оснащена двумя выдвижными столами — процесс экспонирования на одном столе идет параллельно с загрузкой/разгрузкой деталей на втором.

Рентгенотелевизионная система оснащена манипулятором проходного типа, который
может иметь до 3 осей перемещения:
вертикальное перемещение рентгеновской
трубки, изменение угла поворота рентгеновской трубки, а также горизонтальное перемещение ложемента.

Такая конструкция манипулятора позволяет создавать компактные бюджетные решения, которые могут быть установлены в любом месте цеха.

Главное преимущество — две раздельные зоны загрузки, обеспечивающие непрерывный цикл работы: контроль одной партии изделий идет параллельно с подготовкой следующей.

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Изделие устанавливается на один из двух выдвижных столов внутри защитной камеры. Оператор задает параметры просвечивания через сенсорный экран: фокусное расстояние, угол наклона трубки, режим работы диафрагмы. Рентгеновский аппарат генерирует излучение, которое проходит через объект и фиксируется на КЦР Цифракон, пленке или фосфорной пластине. Пока выполняется экспонирование, оператор загружает следующее изделие на второй стол. По завершении цикла столы автоматически меняются местами.

Состав комплекта

В состав РТС «ЭТНА.Конвейер-67» входит:

Камера радиационной защиты
Комплекс цифровой радиографии
Стационарный рентгеновский аппарат
Система манипуляторов
Пульт управления
Система безопасности
Видеонаблюдение

Камера радиационной защиты

Представляет собой конструкцию, в которой стальной корпус усилен свинцовыми вставками для максимальной защиты от излучения в соответствии с ОСПОРБ-99; СанПиН 2.6.4115-25.
Камера имеет мобильное исполнение и рым-болты для возможности ее транспортировки и перемещения.
Размеры камеры определяются в зависимости от размеров объектов и схем контроля.

Комплекс цифровой радиографии

Камера может комплектоваться детектором Цифракон
В зависимости от задачи определяется тип работы детектора – статический, в соответствии с нормативной документацией – размер пикселя.

Управление детектором осуществляется с компьютера, где предустановлено ПО «Дисофт» для получения, обработки, анализа и хранения радиографических изображений, полученных на пленку или КЦР «Цифракон». ПО «Дисофт» занесено в Реестр российского ПО — Реестровая запись №31454.
Метрологические характеристики подтверждены свидетельством об утверждении типа СИ.

Рентгеновский аппарат

Камера комплектуется стационарным или переносным рентгеновским аппаратом.
Подбор моделей рентгеновской трубки и системы охлаждения зависит от задач и выбирается индивидуально. Напряжение трубки от 160 до 450 кВ.

Манипулятор

Манипулятор может быть оснащен 3 осями перемещения: вертикальное перемещение рентгеновской трубки, изменение угла поворота рентгеновской трубки, а также перемещение двух загрузочных ложементов.
Управление перемещением выполняется джойстиками с пульта управления или с помощью предустановленного плагина.

Пульт управления

На пульте управления расположены джойстики управления манипуляторами, индикаторы включения камеры и рентгеновского аппарата, кнопки аварийной остановки рентгеновского аппарата.
Для управления работой установки, а также для работы с трубкой и детектором используется программное обеспечение.

Преимущества

Независимые автоматизированные столы позволяют совмещать экспонирование и подготовку следующей партии, исключая простой оборудования и увеличивая производительность до двух раз по сравнению с установками с одной рабочей зоной.
Высокая точность позиционирования при автоматическом управлении
Камера выполнена из стали и свинца
Конструкция камеры обеспечивает мощность дозы на расстоянии 10 см от поверхности камеры радиационной защиты в любой её точке, не превышающей 1 мкЗв/ч.

Особенности метода

Радиографический контроль с применением РТУ является оптимальным решением для задач, требующих высокой производительности при работе с изделиями различной формы и состава. Наличие двух независимых столов обеспечивает непрерывность процесса, что особенно важно для серийного производства
Высокая мощность генератора и 100% рабочий цикл позволяют проводить экспозиции с минимальным временем выдержки, сохраняя стабильность параметров на протяжении всей рабочей смены
Мгновенный анализ полученных данных, что обеспечивает оперативное принятие решений
Программное обеспечение «Дисофт» является средством для обработки, расшифровки, измерения и хранения информации, что позволяет экономить ресурсы на расходных материалах, содержании архивов и других дополнительных помещений
Комплексная система защиты гарантирует полную безопасность персонала от вредного воздействия ионизирующего излучения

Нормативная документация

Качество получаемого радиографического изображения соответствует:

ГОСТ-ИСО 17636-2-2018 (класс А, B)
ГОСТ 29025-91
I кат. по ПНАЭ Г-7-010-89
РД-25.160.10-КТН-016-23

Уровень защиты соответствует:

СанПиН 2.6.1.2523-09 «Нормы радиационной безопасности (НРБ-99/2009)»;
СП 2.6.1.2612-10 «Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99/2010)»;
СанПиН 2.6.4115-25 «Санитарно-эпидемиологические требования в области радиационной безопасности населения при обращении источников ионизирующего излучения».

Системы безопасности

Камера оснащена различными системами безопасности и блокировки.
Стандартно система автоматики установки блокирует подачу рентгеновского излучения в следующих случаях:

при неплотно закрытой (открытой) двери камеры;
при нажатой кнопке экстренного отключения «Аварийная остановка».

В момент подачи высокого напряжения на рентгеновскую трубку система безопасности блокирует возможность открытия электроприводной рентгенозащитной двери. При нажатии одной из кнопок «Аварийная остановка» на рентгеновский аппарат подается команда отключения рентгеновского излучения.

В стандартной комплектации кнопки экстренного отключения расположены:

на пульте управления рентгеновского аппарата;
на главном пульте управления;
внутри камеры.
