Программное обеспечение Дисофт

Купить
В избранноеВ избранное
СравнитьСравнить

Специализированное программное обеспечение, предназначенное для получения, обработки, анализа и хранения радиографических данных, как статических, так и динамических. Программа обеспечивает широкий спектр возможностей, включая измерение линейных размеров и оптической плотности/интенсивности на изображениях, автоматизированное формирование протоколов контроля, а также архивирование изображений и результатов в интегрированной базе данных.



Программное обеспечение применяется совместно с Комплексом цифровой радиографии «Цифракон», переносным комплексом цифровой радиографии «Транскан» и оцифровщиком рентгеновских снимков «Цифраскан». Дисофт поставляется в различных версиях: для компьютеров, для планшетов и для смартфонов различных производителей.



РФ
разработка

Документы в PDF

Принцип работы

Рентгеновское изображение сварного шва передается на персональный компьютер (ПК) оператора-дефектоскописта в режиме реального времени, при наличии беспроводной связи между детектором и ПК, или накапливается в памяти детектора.

Далее, оператор-дефектоскопист на ПК, устанавливает маркеры по краям дефекта, между которыми ПО вычисляет расстояние. Для вычисления расстояния ПО использует эквивалентные размеры пикселя, полученные в процессе предварительной настройки по настроечному образцу с известными размерами, прикрепленному к сварному шву непосредственно перед контролем.

Интерфейс ПО

Главное меню в программном обеспечении Дисофт

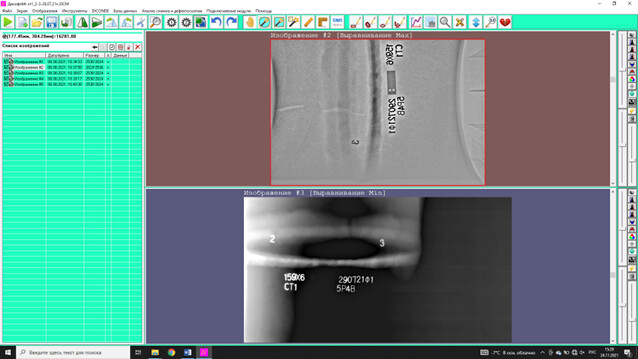

Единовременный просмотр двух изображений

/8351/conversions/a74b866d5d7cfafe3ce82ec16f6f2543-big.jpg

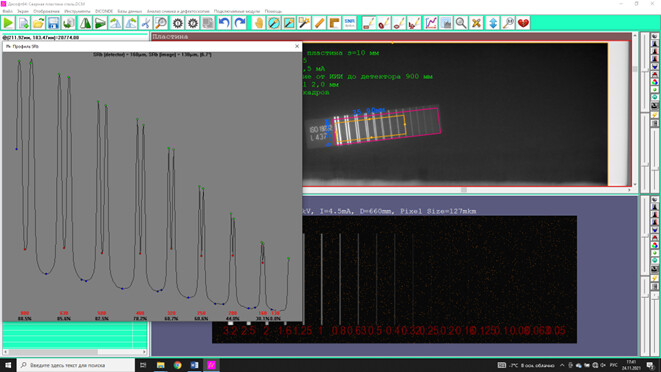

Автоматическое определение базового пространственного разрешения

/8352/conversions/c5e0eac0e6094189f5d7f055d6bc27d1-big.jpg

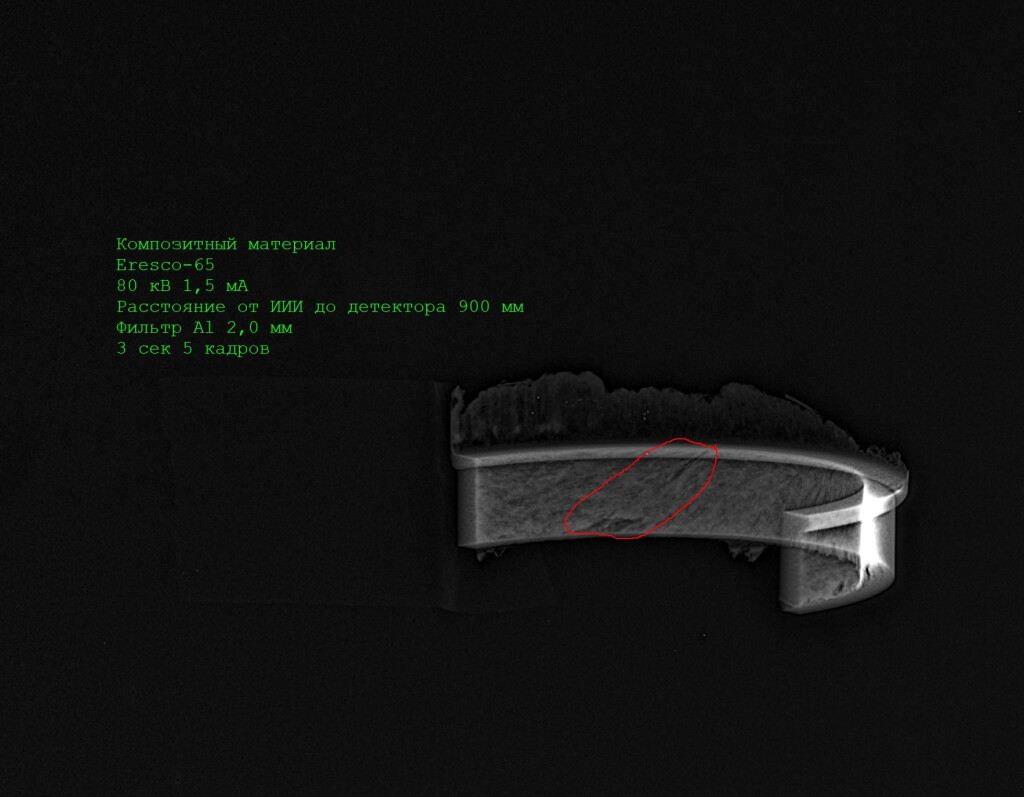

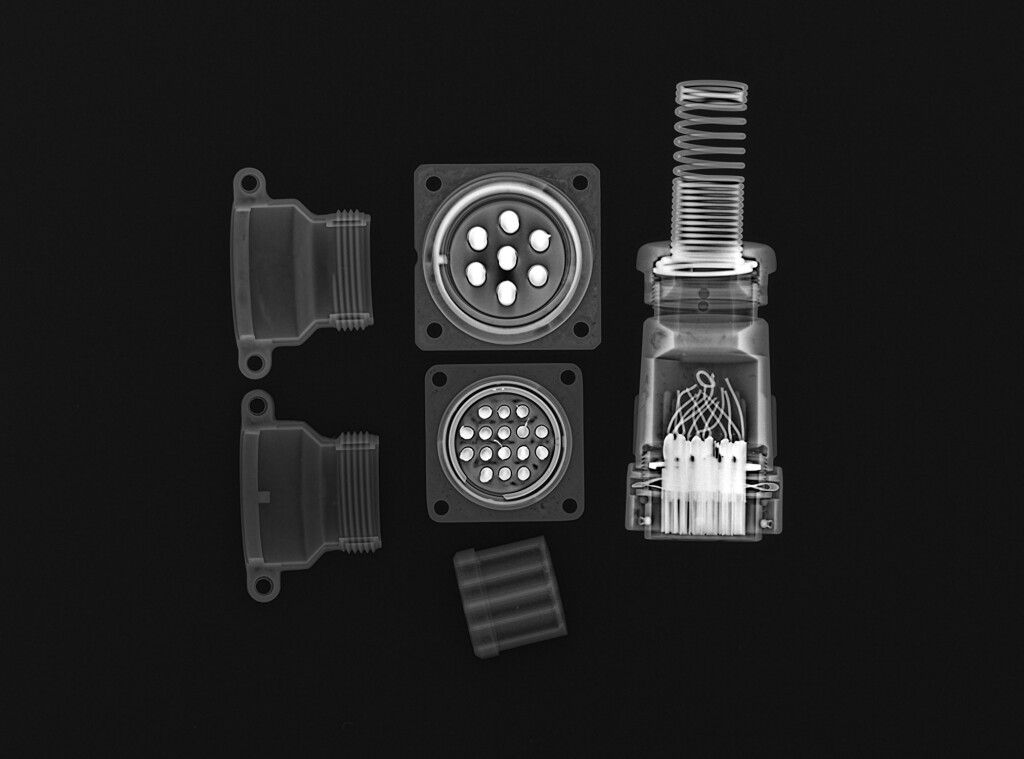

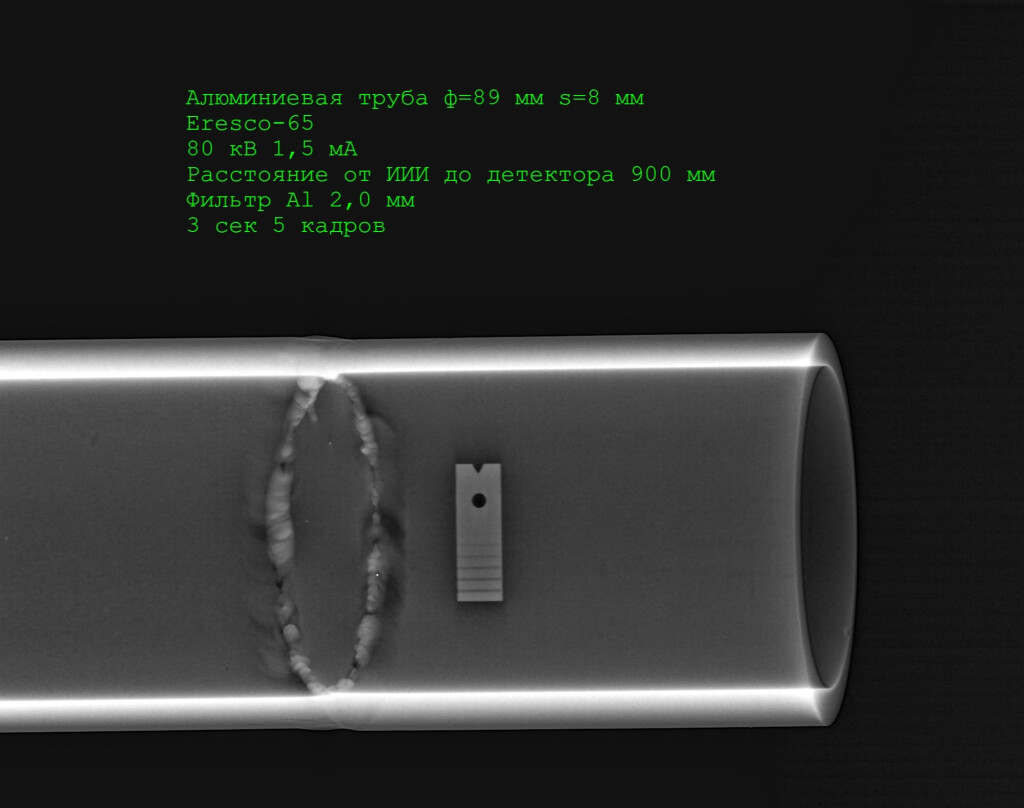

Примеры полученных изображений

/8361/conversions/d03318edf22b113924b8330bf1240978-big.jpg

/8362/conversions/93f2d4bcf7e7ce37055d23fda1923dab-big.jpg

/8363/conversions/24aa174cc37ea495283b3dc80bab79a9-big.jpg

Возможности ПО

Система управления

  • Авторизоваться в системе как с использованием логина и пароля, так и по лицу оператора с использованием веб-камер.
  • Калибровка детектора, настройка параметров детектора и получение изображения как в ручном режиме, так и в автоматическом при включении рентгена.
  • Стандарт DICONDE позволяет сохранять, кроме самого снимка, множество дополнительных метаданных. В качестве метаданных могут быть введены данные об объекте контроля (материал, толщина, диаметр трубы, номер шва и др.), параметры экспозиции (источник, фокусное расстояние, напряжение, сила тока, время экспозиции) и др. Метаданные привязываются к полученному снимку и потом легко могут быть просмотрены, автоматически занесены в генерируемые программой протоколы, использованы в качестве критериев при поиске снимков.
  • Калибровка измерительного инструмента по известным размерам объектов на изображении.
  • Нейронные сети используются для поиска мерного пояса, обнаружения и классификации эталонов и дефектов на изображении.

Функциональные возможности

- Удобные встроенные фильтры для редактирования полученного изображения

/8356/conversions/3b7238c26193e2f18b7f4113bdf9e383-big.jpg /8357/conversions/ae42347f446cda4131ba693fcd0338ec-big.jpg

- Измерение высоты дефектов

- Метрология для точных качественных измерений на изображениях

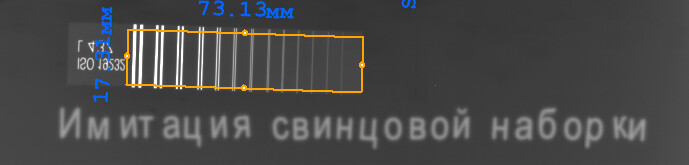

- Электронная маркировка – имитация свинцовой наборки

/8358/conversions/0fa3c85df8f0b4ebddf5c9a996eb0d23-big.jpg

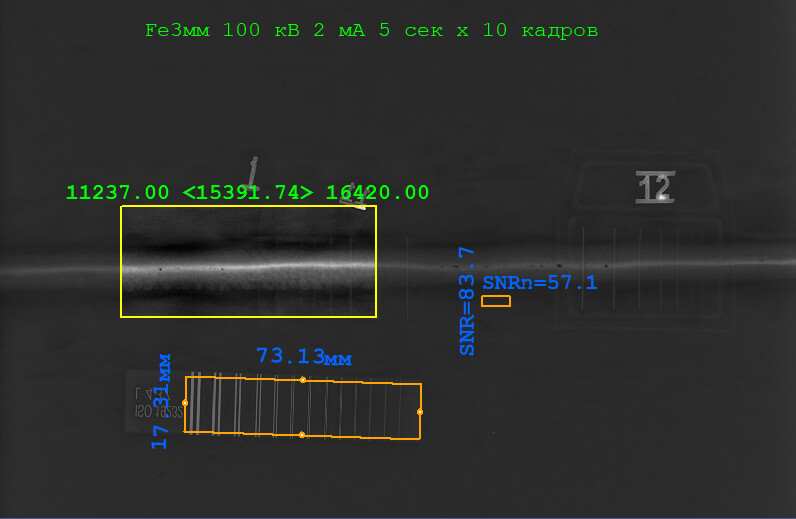

- Инструмент «Область интереса» – оптимизация по градациям серого

/8359/conversions/1180fd49d5f671f99f5da1c92511d59e-big.jpg

- Создание и чтение файлов DCM, совместимость и обмен данными со всеми версиями ПО Дисофт.

- Экспорт снимков в форматы изображений BMP, JPEG (8 бит), TIFF (8 или 16 бит), PNG (8 или 16 бит).

- Масштабирование, наложение фильтров и работа с ориентацией изображений.

- Линейное измерение дефектов.

- Добавление комментариев и фотографий к изображению.

- Автоматическая калибровка линейки по канавочному эталону.

Преимущества

  • Российское ПО с сервисной поддержкой
  • Возможно создание отчетов по шаблону пользователя
  • Файлы полностью защищены от редактирования
  • Имеет версии для стационарных компьютеров, ноутбуков, планшетов и смартфонов любых производителей
  • Занесен в Реестр СИ

Операционная система

Программное обеспечение способно работать под управлением операционных систем:

- Windows 7/8/10/11
- Ubuntu 18.04/22.04
- Astra Linux 1.7
- Android

Комплектация

ПО Дисофт поставляется в различных версиях: для компьютеров, для планшетов и для смартфонов различных производителей.

Демонстрационная версия ПО Дисофт (т.н. «просмотрщик») распространяется бесплатно на любое количество устройств.
