Комплекс цифровой радиографии «Цифракон 1515Д»

Купить

Задать вопрос о товаре

Стационарный динамический комплекс цифровой радиографии, для контроля сварных соединений, основного проката металла и литья.

Диапазон измерений высоты объемных дефектов, мм от 0,5 до 4,0.
Пределы допускаемой абсолютной погрешности измерений высоты объемных дефектов, мм ±(0,2·H***) * L – измеренный размер дефекта, мм. *** H – измеренная высота объемных дефектов, мм.

119 мкм
Размер пикселя

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Плоскопанельный динамический детектор преобразует рентгеновское излучение в цифровое радиографическое изображение в реальном времени.

Преимущество

Контроль объекта в реальном времени без пересвечивания;
Размер пикселя 119 мкм;
Высокая частота кадров: 34-67 кадра в секунду;
Быстрая передача данный 1 ГБ/с;
Устойчивость к высоким энергиям, вплоть до 450 кэВ;
Система защиты от потери данных;
Измерение высоты дефекта;
Компактный размер активной зоны (152,32 мм х 152,32 мм).

Программное обеспечение ДИСОФТ

Программное обеспечение Дисофт – Возможность обработки, улучшения и архивирования изображений. Возможность ведения сравнительного анализа цифровых рентгеновских снимков. Формат хранения информации DICONDE с поддержкой форматов BMP, JPEG и TIFF для обмена данными с другими приложениями.

Метрологические характеристики

Диапазон измерений линейных размеров, мм - от 0,24 до 207,00
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм в диапазоне от 0,24 до 60,00 включ. - +/- 0,12
Пределы допускаемой относительной погрешности измерений линейных размеров, % в диапазоне св. 60,00 до 207,00 включ. - +/- 0,2

Базовая комплектация

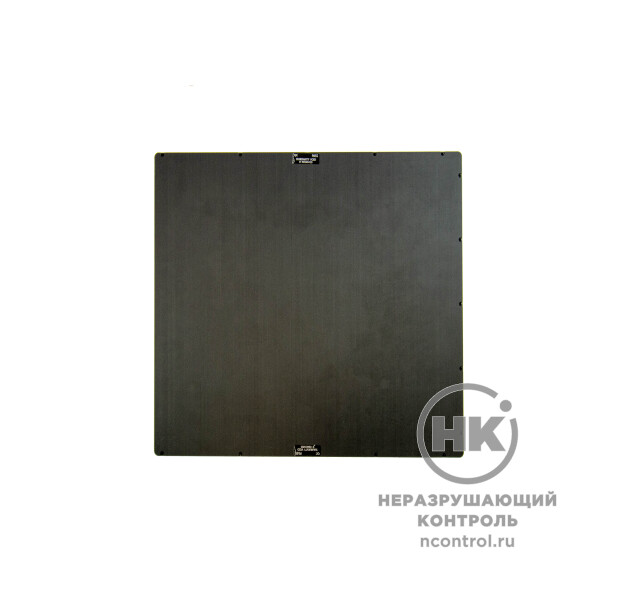

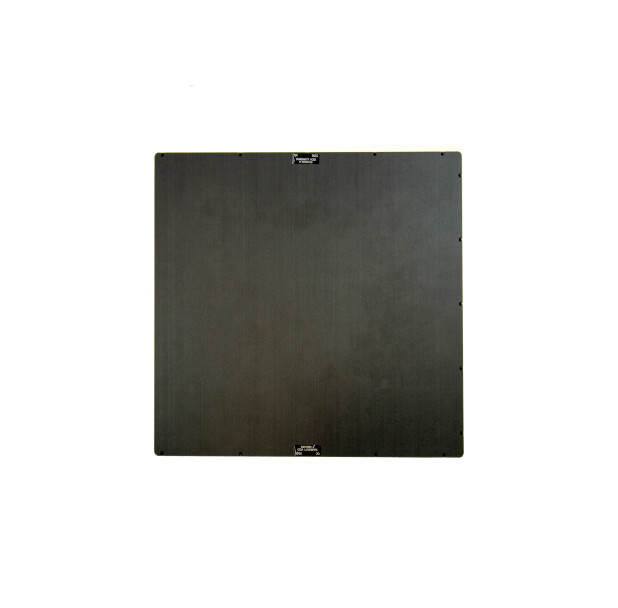

Плоскопанельный детектор
ПК с высококонтрастным монитором с предустановленным ПО Дисофт
Сменный комплект аккумуляторов с зарядным устройством
Кабель питания ППД от сети 220 В
Блок управления и передачи данных (проводной/беспроводной)
Дуплексный эталон

Расширенная комплектация

Промышленный всепогодный планшет с предустановленным ПО Дисофт, чехол, ремень и стилус в комплекте

Принадлежности

противоударный чехол детектора с закреплёнными на нём стропами для крепления на трубу
нагреватель с кабелем питания 220В
магнитные держатели для вертикального крепления детектора
транспортировочный чемодан (полипропилен/алюминий с мягкой укладкой)

Соответствие стандартам

В реестре средств измерений РФ. Сертификат соответствия ИНТЕРГАЗСЕРТ. Заключения от НИЦ «Курчатовский институт»-ВИАМ.

Чувствительность контроля 1 класса по ГОСТ 7512-82, B, A по ГОСТ ISO 17636–2-2017.

Соответствует ГОСТ ISO 17636–2-2017, СТО Газпром 15-1.3-004-2023, СТО Газпром 2-2.4-917-2014, РД-25.160.10-КТН-0016-23, ГОСТ Р ИСО 10893-7-2016, НД 2-020101138.

Документация

Технические характеристики

Матрица	аморфный кремний (a-Si) TFT
Сцинтиллятор	CsI / Gadox в зависимости от задач
Размер пикселя	119 мкм
Размер матрицы	1280 х 1280 пикселей
Размер активной зоны	152,32 мм х 152,32 мм
Разрядность	16 бит
Встроенная память	4 Гб
Диапазон воспринимаемых рабочих энергий	40-450 кВ
Интерфейс передачи данных	Gigabit Ethernet (1000BASE-T)
Скорость пропускания данных	1 Гб/с
Частота кадров – стандартная-34 кадра/с, бининг пикселей 2х2	67 кадра/с
Габариты	196х181х50 мм
Масса	2,4 кг
Условия эксплуатации	Температура от 10 до 35 градусов, при влажности от 30 до 85 % без конденсации
Питание	от сети 220 В (параметры адаптера – 12 В; 1.5 А)
