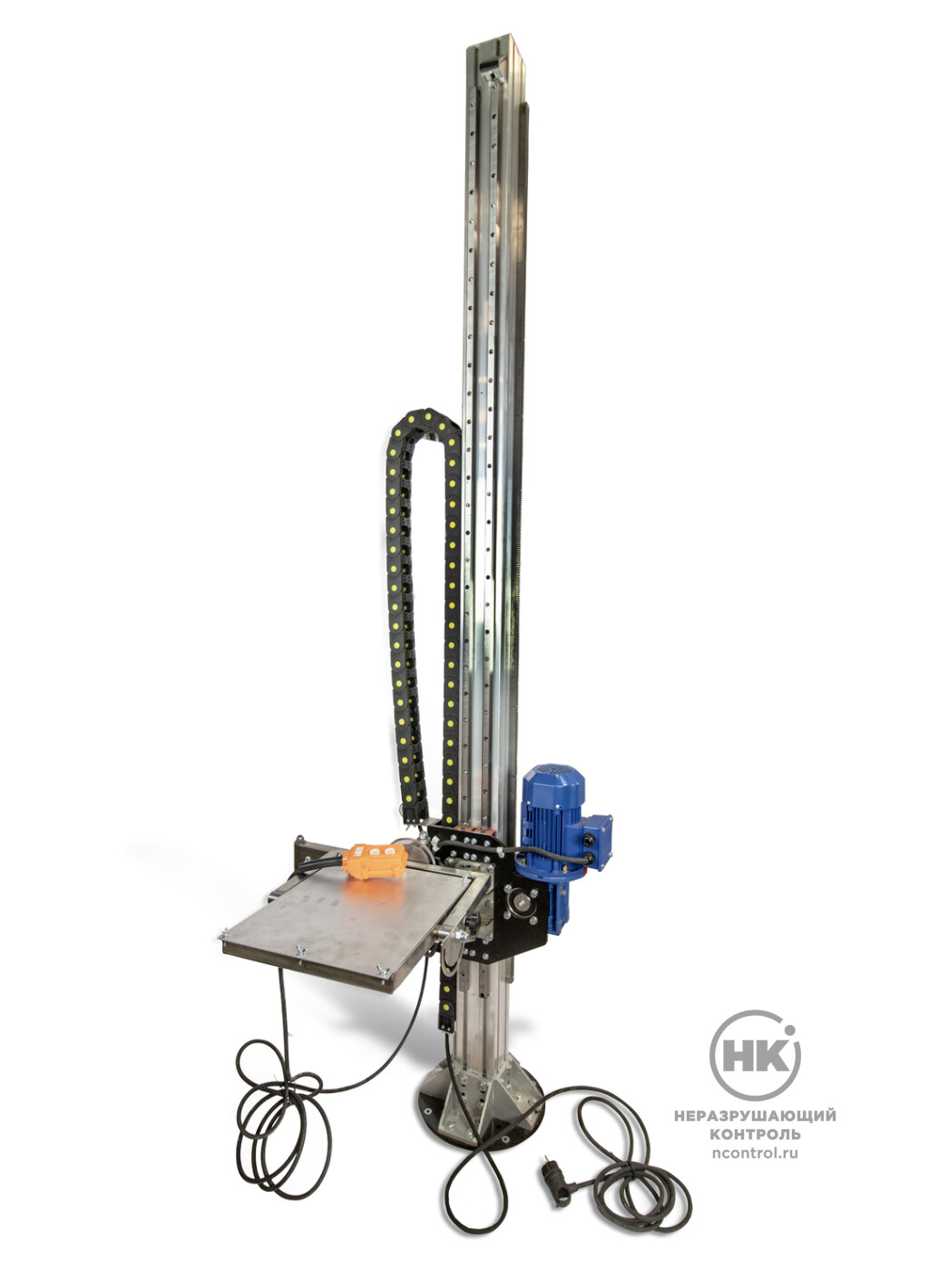

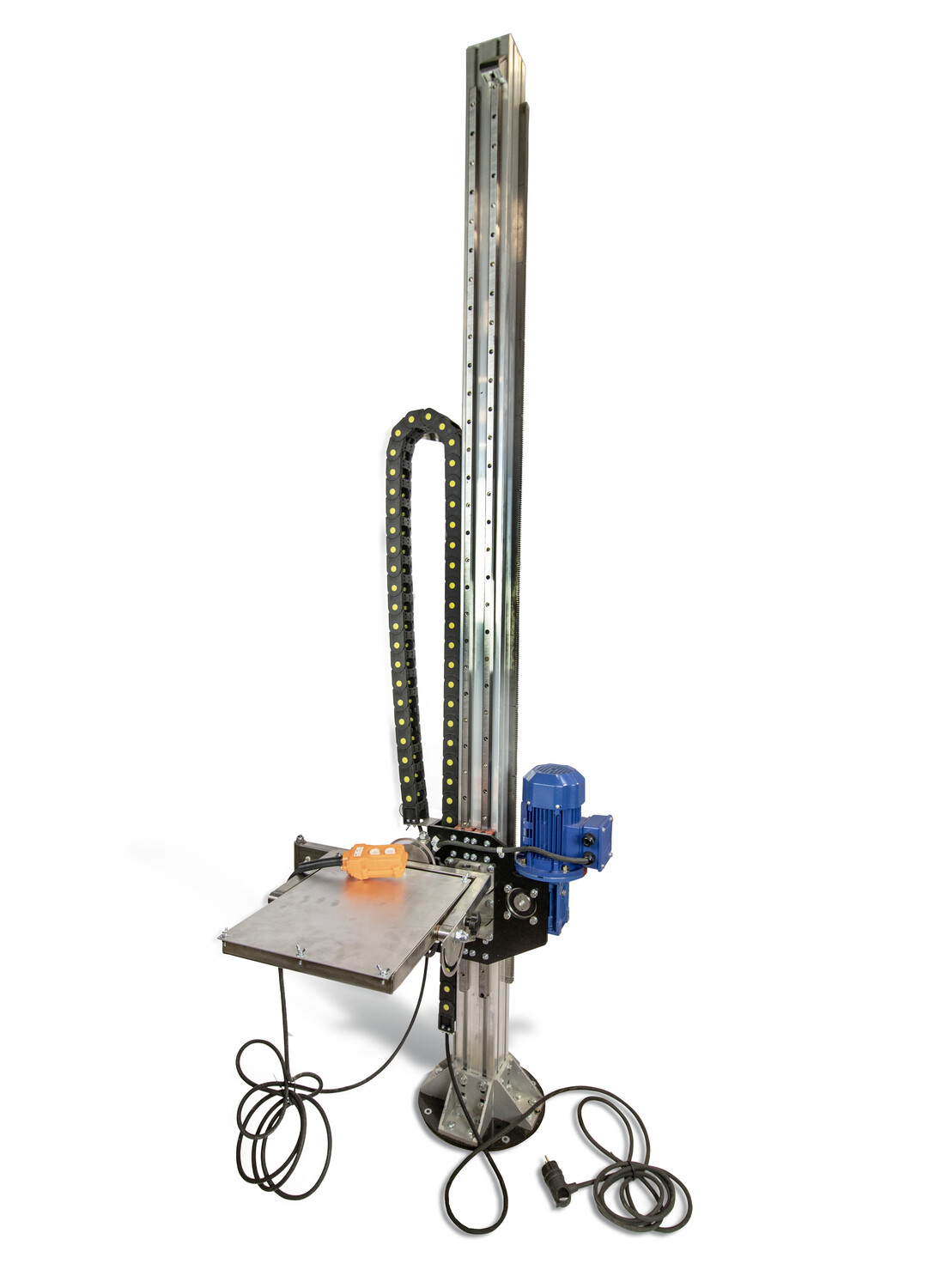

Штатив-манипулятор с системой крепления ППД "Штатман 2.0"

Купить
В избранноеВ избранное
СравнитьСравнить

Предназначен для установки и перемещения плоскопанельного детектора в горизонтальной плоскости.

Основа конструкции выполнена из профильной трубы 40х40х3мм, связывающей все узлы штатива.



до 20 кг
Максимальный вес прибора

Документы в PDF

Комплектация

  • штатив-манипулятор;
  • каретка с мотор-редуктором;
  • ручка (передвижения штатива-манипулятора);
  • двухкнопочный пост управления;
  • наружная розетка для подключения к электросети.

Устройство

Основа конструкции выполнена из профильной трубы 40х40х3мм, связывающей все узлы штатива. Надежную фиксацию конструкции на полу или стенах помещения лаборатории обеспечивают специальные силовые угловые элементы.

Для удобства перемещения штатив оборудован ручкой, а также двухкнопочным постом для управления движением каретки вверх-вниз. На каретке установлен штатив-манипулятор с тремя степенями свободы для перемещения детектора.

Для точного позиционирования ППД прикреплен непосредственно к штативу по вертикали, через адаптер наклона.

Технические характеристики

* Размеры, повороты, габариты могут быть рассчитаны индивидуально под конечного Заказчика.

ХарактеристикаЗначение
Максимальный вес массы объекта/суммарной массы объектов контроля20 кг
Площадь, занимаемая штативом700х1400 мм
Число степеней свободы штатива для перемещения детектора3
Максимальный подъем детектора от пола в вертикальной плоскости2000 мм
Минимальное высота опускания детектора до пола в вертикальной плоскости700 мм
Максимальный вылет детектора в горизонтальной плоскости1000 мм
Минимальный вылет детектора в горизонтальной плоскости350 мм
ПитаниеЧастота 50-60 Гц,220В
