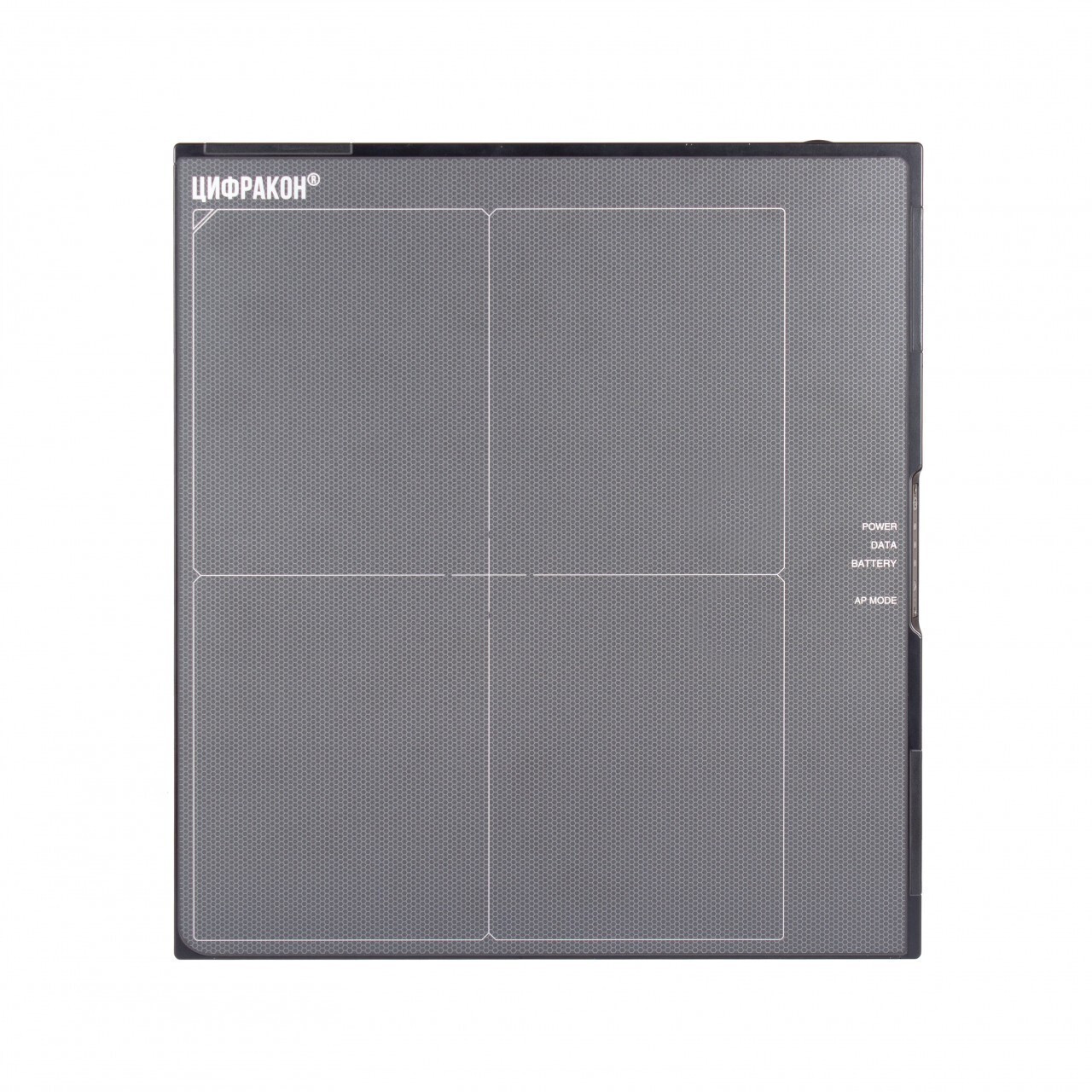

Комплекс цифровой радиографии «Цифракон»

Купить
В избранноеВ избранное
СравнитьСравнить

«Цифракон» представляет собой программно-аппаратный комплекс для обнаружения дефектов в структуре материала методом цифровой радиографии. Просвечивание осуществляется на цифровой плоскопанельный детектор. Программная часть комплекса представлена инструментами для достоверной расшифровки снимков в реальном времени. «Цифракон» подходит для контроля кольцевых соединений труб и водоводов Ø 20-2200 мм с радиационной толщиной до 100 мм по стали.

В сравнении с плёночными системами, «Цифракон» позволяет увеличить производительность контроля в десятки раз: дефекты определяются на месте, за меньшее время экспозиции и при меньшей дозе. За счёт этого снижается рентгеновская нагрузка на людей и увеличивается срок службы оборудования. Необходимость в расходных материалах отпадает, себестоимость работы снижается.

«Цифракон» внесён в государственный реестр средств измерений и поставляется с первичной поверкой. Комплекс расширит возможности лабораторий НК в отраслях: транспортировка и переработка природных ресурсов, машиностроение, металлообработка.



ДО 100 мм
Радиационная толщина объекта контроля

Документы в PDF

Контроль с «Цифракон»

«Цифракон» работает в паре с промышленным рентгеновским аппаратом любого типа: импульсным, полупериодным и постоянного тока.

Детектор устанавливается за объектом, по той же схеме из ГОСТ 7512-82, что плёнка или запоминающие пластины, с той разницей, что детектор не изгибается по форме объекта. Рентгенаппарат располагается по оси выхода пучка излучения, проходящей через контролируемый участок перпендикулярно детектору.

Контроль с «Цифракон» соответствует ГОСТ 7512-82 (1 класс), ГОСТ ИСО 17636-2-2018 (класс B), РД 25.160.10-КТН-016-15, СТО ГАЗПРОМ 2-2.4-917-2014. При контроле кольцевых стыковых сварных соединений трубопроводов можно применять любые схемы просвечивания, кроме панорамной.

Оборудование позволяет работать с изотопами Co-60, Ir-192, Se-75 и др.

Процесс контроля на «Цифракон»
Процесс контроля на «Цифракон»

style="text-align:center;">
Объект контроля - стальное литье с отличающимися толщинами на разных его участках. Зона контроля - окружность с толщиной в сечении от 40 до 65 мм. Фокусное расстояние - 1000 мм. Напряжение - 300 кV

Принцип работы

Рентгеновского излучение при прохождении через материал частично поглощается атомами вещества, в зависимости от его плотности. Измененный после взаимодействия с веществом поток рентгеновских квантов попадает на слой сцинтиллятора, который преобразует рентгеновское излучение в излучение оптического диапазона. После чего в светодиодной матрице происходит формирование изображения за счёт перехода энергий излучения в градации серого (до 60000 градаций).

Далее происходит оцифровка снимка и передача его в программную оболочку.

Формирование изображения на динамическом детекторе

Снимки с детектора синхронизируются с планшетом оператора и компьютером по проводной или беспроводной сети в радиусе до 100 метров. Детектор имеет энергонезависимую память. Если беспроводной сигнал пропадёт, детектор будет накапливать снимки во внутренней памяти и передаст файлы, когда связь восстановится. Впределах прямой видимости, когда связь устойчива, радиограмма выводится на экран планшета в реальном времени или сразу после съёмки. Для архивного хранения и передачи файлов система использует международный формат DICONDE по стандарту ASTM E2339-11.

Формат позволяет хранить в одном файле несколько слоёв изображения и предусматривает защиту рентгеновских снимков от подтасовки. Каждый файл содержит данные о заказчике, объекте и участке контроля, параметры съёмки, географические координаты и служебную информацию. К снимку также можно оставить аудиокомментарий, что приходится очень кстати, если необходимо работать в жару или на морозе. DICONDE можно преобразовать в любой другой популярный графический формат, однако в этом случае он перестанет соответствовать отраслевым нормативам.

Дефектоскопист осуществляет процесс сканирования с планшета или ноутбука, в зависимости от комплектации. Устройства работают под управлением ПО «Дисофт» с широким измерительным функционалом. Программа умеет измерять интенсивность в любой точке изображения, вычислять линейные размеры дефектов ирасстояние между ними, определять их площадь и измерять толщину металла. Специальные алгоритмы помогут обнаружить слабоконтрастные, малоразмерные дефекты. Расшифровка результатов занимает в среднем 1минуту.

Преимущества «Цифракон»

Динамический диапазон плоскопанельного детектора гораздо шире, чем фотографическая широта плёнки. Чтобы проконтролировать объект с разнотолщинностью, нам бы понадобилось провести либо две экспозиции, либо использовать две плёнки разных типов.

Причём, в отличии от просветки с использованием плёнки или запоминающих пластин, мы можем сделать несколько пробных экспозиций не приближаясь повторно к объекту контроля. Это существенно экономит время иматериалы и помогает избежать бракованных снимков.

Детектор неприхотлив к окружающей среде: его можно поставить вплотную даже к очень горячим, до70...100°C, трубам и даже положить в лужу. У детектора ударопрочный кожух, он выдерживает падения с небольшой высоты и оборудован приспособлениями для закрепления. Так же детектор выдерживает нагрузки в 100 кг при равномерном распределении их по всей его поверхности. Устройства питаются от аккумуляторов, которых хватает на 8...9 часов работы. Для использования вхолодное время года аккумуляторы помещают в спецчехол.

Среди очень полезных особенностей работы с «Цифракон» — автозапуск детектора после выхода рентгеновского аппарата на заданный режим просвечивания. Детектор не будет записывать радиографическое изображение, пока энергия рентгеновского излучения не достигнет определённой мощности. Благодаря этому мыизбегаем разброса рентгена по энергиям и снимок получается более равномерным, без влияния паразитного низкоэнергетического излучения.

Особенностью плоскопанельных детекторов, в сравнении с запоминающими пластинами и плёнкой, является то, что они не гнутся. Для того, чтобы провести панорамную съёмку, нужно сделать несколько экспозиций, которые программа «сошьёт» в единый снимок. При контроле предметов сложных форм цифровая радиография будет гораздо производительнее, чем при использовании плёнки.

Преимущества работы с компьютеризированной техникой

  • Возможность создания единой базы контроля сварных соединений;
  • За счёт уменьшения времени просвечивания снижается радиационная нагрузка на персонал;
  • Можно контролировать объекты сложной формы, сравнивая результаты экспозиций с разных сторон;
  • Отсутствие затрат на расходные материалы исодержание тёмной комнаты;
  • Ресурс рентгеновского аппарата сберегается засчёт меньшего времени экспозиции;
  • Получение изображения в реальном времени позволяет принять решение о годности сварного соединения сразу после ремонта, в том числе промежуточного. Это максимально снижает процент итогового брака;
  • Значительное увеличение производительности;
  • Цифровой формат открывает возможность дляконсультаций с удалёнными экспертами;
  • Архивирование и хранение снимков в цифровом формате.

Особенности

  • Автозапуск детектора после выхода РА назаданный режим просвечивания;
  • Диапазон рабочих температур -40°C…+50°C;
  • Цифровая наборка т.е. хранение даты и времени, информации обобъекте контроля и параметрах съёмки, привязка снимка кгеографическим координатам;
  • Комплект оборудования помещается вударопрочный транспортировочный кейс;
  • Конструктор фильтров позволяет удобно сохранять пользовательские настройки дляпросмотра радиограмм на основе уже встроенных алгоритмов;
  • Планшет оператора защищён от попадания пыли ивлаги по классу IP67;
  • Работает с импульсными РА, полупериодными ипостоянного излучения;
  • Снимки сохраняются в специальном формате DICONDE с защитой от перезаписи и без потери качества, после чего их можно экспортировать изdcm в другие популярные форматы: tiff, jpeg, bmp;
  • Создание отчётов/протоколов по шаблону пользователя;
  • Мобильное приложение под Android.

в 1,8 раз
дешевле, чем у большинства конкурентов стеми же характеристиками икомплектацией

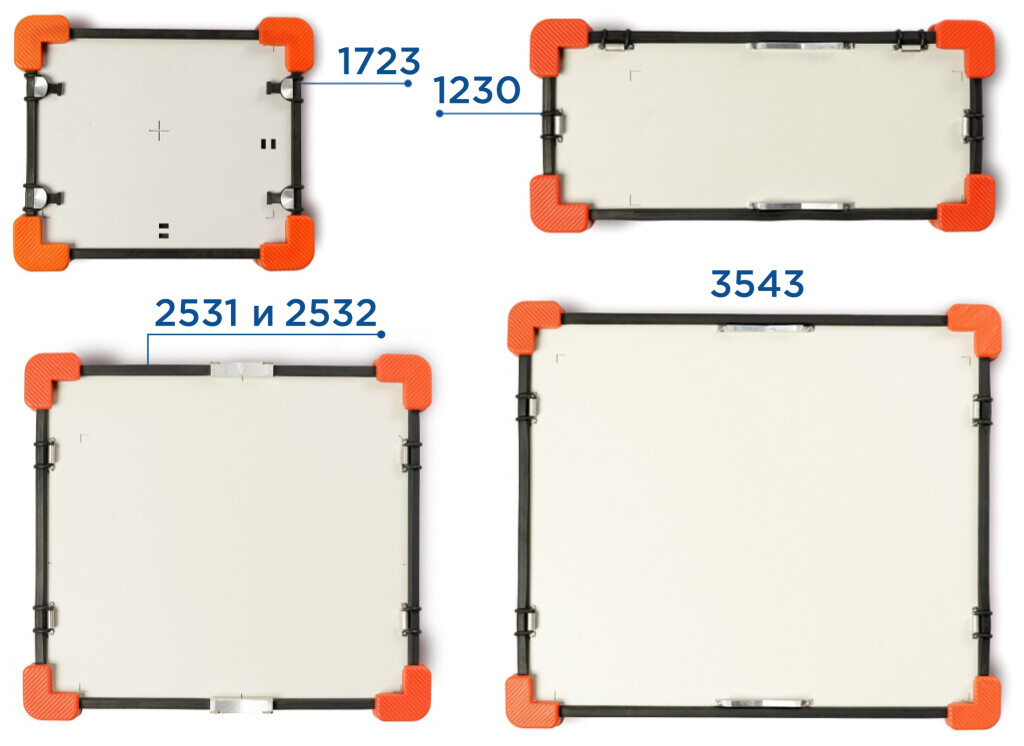

Модификации

Цифракон123017232532364335431025А
Тип детектораTFTfTFT
Тип сцинтиллятораGadox/CsIGadox
Размер пикселя, мкм124751241409999
Количество пикселей1018 x 25562304 x 30722048 x 25602560 x 30723548 х 4316988 x 2524
Размер активной области, мм126,232 x 317,43172,8 x 230,4253,95 x 317,44358,4 x 430,08351,25х 427,2897,515 x 249, 58
«Мертвая» зона, мм6.0, 8.56.0, 8.58.5, 8.58.0, 102.8, 2.810,0
Габаритные размеры детектора, мм160 x 400 x 25208.2 x 256.5 x 27.5322 x 355 x 17400 x 470 x 17384 х 460 х 15453 x 182 x 20
(+ 250 x 188 x 20)
Радиус изгиба, ммНе применимоот 150
Вес детектора, кг2,82,43,45,44,152,5
Диапазон энергий рентгеновского излучения, кВ40 - 450
КлиматикаIP67, - 40С..+40С

Вне зависимости от того, на чём строится основа у матрицы и какой материал сцинтиллятора, детектор может быть выполнен для только передачи снимков или трансляции экспозиции в реальном времени.

/7446/conversions/62a047939e029b4213233031a9ade984-big.jpg

Тип детектора

Плоскопанельные детекторы “Цифракон” выпускаются в динамическом и статическом исполнении.

Динамические детекторы в режиме реального времени показывают накопление на снимке градаций серого. Могут сохранять результат в формате видео-файла или в формате снимка. У динамических детекторов выше чувствительность к излучению и скорость передачи информации. Для задач, требующих наблюдения в динамике или повышенной производительности контроля будет решающим фактором.

Статические детекторы не показывают снимок до завершения экспозиции, пока копят дозу. Картинка в градациях серого появится на экране только по завершении экспозиции. Статический плоскопанельный детектор дешевле на 15-20%.

Традиционную 2D радиографию можно проводить на оба вида детекторов.Обязательных требований к использованию динамического детектора нет, нов определенных условиях при использовании динамического детектора может быть удобнее позиционировать объект контроля и подбирать режим контроля.

Примеры задач для разных типов детекторов

Статический

  • Дефектоскопия, сопоставимая
    с пленочной радиографией
  • Контроль продольного шва трубы
    в производственной линии
    со ступенчатой остановкой
    поступательного движения детали,
    но с меньшей производительностью,
    чем у динамического детектора

Динамический

  • Контроль объектов с реконструкцией в 3D
  • Наблюдение за протекающими процессами
  • Контроль движущихся объектов
  • Контроль продольного шва трубы
    в производственной линии
  • Дефектоскопия, сопоставимая с пленочной радиографией

Стационарная и портативная комплектация

Стационарный детектор— это детектор с повышенной радиационной стойкостью, который можно использовать 24/7. Портативный детектор— это легкий, тонкий прибор с классом защиты IP67 для проведения контроля в ограниченных, в том числе экстремальных условиях. Портативность— это мобильность детектора, и портативный детектор будет отличаться от стационарного еще и комплектацией.

Стационарный

  • Плоскопанельный детектор
  • Ноутбук с зарядным устройством
  • Защитный кожух с приспособлениями для закрепления на объекте контроля
  • Эксплуатационная документация

Портативный

  • Плоскопанельный детектор
  • Рабочий планшет оператора с зарядным устройством, класс защиты планшета IP67
  • Ударопрочный транспортировочный футляр
  • Эксплуатационная документация

Статические детекторы

МаркировкаРабочее поле зренияРазмер пикселя, мкмПортативный/Cтационарный
101298×292127Портативный
1230126х317124Портативный
1709172×23075Портативный
2512254×317124Портативный
3643358×430140Портативный
1723172×23075Стационарный
2532254×317124Стационарный

Динамические детекторы

МаркировкаРабочее поле зренияРазмер пикселя, мкмПортативный/Cтационарный
1515д152×152119Стационарный
2532д254×317124Стационарный
2323д230×230179Стационарный
3030д297×297145Стационарный
4343д430×430140Стационарный

Комплектация

/7035/conversions/d6d7d1981e3ce34c5ce440ec6f7e1fb0-big.jpg
  • Плоскопанельный детектор;
  • Противоударный чехол детектора с закреплёнными на нем стропами для крепления на трубу;
  • Съемная ручка;
  • Зарядное устройство для батарей питания;
  • Батареи питания детектора - 4 шт.
  • Блок беспроводной связи;
  • Блок сетевого питания 220 В;
  • Нагреватель с кабелем питания 220 В;
  • Кабельная сборка питания нагревателя;
  • Кабель питания детектора с разъемом питания;
  • Кабель передачи данных и питания детектора длиной 7 м;
  • Кабель питания 220V;
  • AC/DC адаптер питания, 24V, 2.7A - 2 шт.;
  • Руководство по эксплуатации Комплекса;
  • Свидетельство о поверке;
  • Магнитные держатели для вертикального крепления детектора - 4 шт.;
  • Планшет с предустановленным ПО Дисофт;
  • Зарядное устройство для планшета (блок питания с кабелем питания);
  • Кожаный чехол-переноска и ремень для планшета;
  • Ноутбук с предустановленным ПО Дисофт;
  • Зарядное устройство для ноутбука (блок питания с кабелем питания);
  • Эталон чувствительности двухпроволочный Duplex IQI для проверки базового пространственного разрешения;
  • Паспорт Комплекса;
  • Методика поверки (КОПИЯ);
  • Транспортировочный кейс на колесах."

Технические характеристики детектора

Тип детекторааморфный кремний
Материал сцинтиллятораCsl / GadOx
Энергия рентгеновского излучениядо 450 кВ
Активная областьот 198×292 до 430×430 мм
Размер изображениядо 4778×4778 пикселей
Размер пикселяот 75 мкм
Аналого-цифровое преобразование16 бит
Минимальное время экспозиции0,1 с
Максимальное время экспозиции180 с
ИнтерфейсWi-Fi 802.11n/ac, Gigabit Ethernet
Динамический диапазон60000:1
Рабочая температураот -40 до +50 °С
Температура храненияот -40 до +70 °С
Степень защиты от влаги и пылиIP 67 (кратковременное погружение на глубину до 1 м)
Питаниеаккумуляторы или адаптер питания
Количество аккумуляторов4 шт (2 комплекта по 2 шт)
Хранение данныхв энергонезависимой памяти детектора
Объем памяти детекторадо 200 изображений сдополнительной информацией
Усиление детектораот 20 до 100%
Вес детектораот 2,2 кг
