Комплекс цифровой радиографии «Цифракон 1025 А»

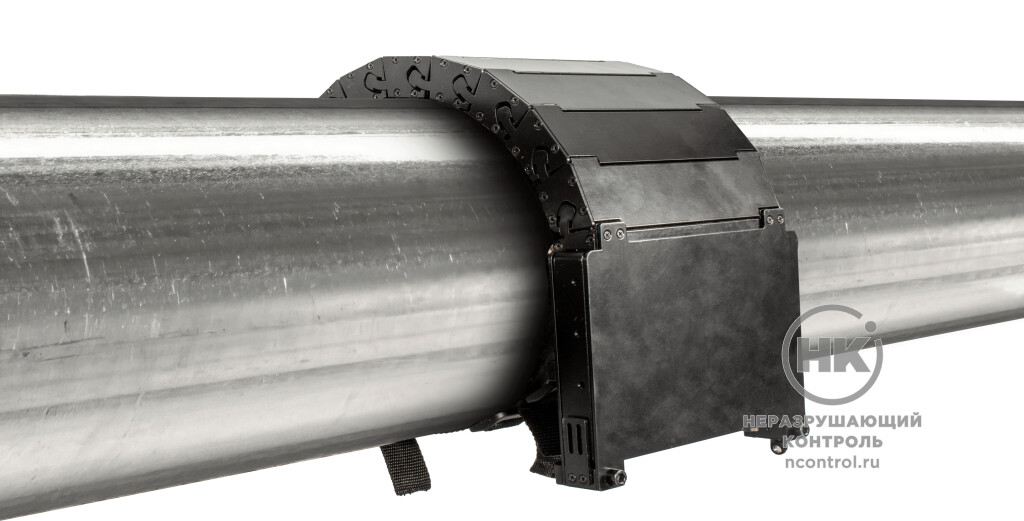

Комплекс цифровой радиографии «Цифракон 1025 А» [фото №3]

Купить

Задать вопрос о товаре

В избранное

Сравнить

Мобильный комплекс на базе гибкого цифрового детектора для цифровой радиографии. Комплекс предназначен для контроля технологических трубопроводов и изделий цилиндрической формы.

Сохраняя все преимущества статических плоскопанельных детекторов, применение гибких детекторов позволяет получить снимки с минимальным искажением по краям цифровых изображений на радиусах от 75 мм. Электроника в адаптивном детекторе «Цифракон 1025 А» вынесена за пределы чувствительной части детектора.
Внесён в Госреестр СИ РФ №76931-19

от 75 мм
Радиус изгиба

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Принцип действия комплексов основан на методе радиографического контроля сварных соединений из металлов и их сплавов. Источник рентгеновского излучения помещается с внутренней стороны контролируемого объекта напротив сварного шва. Снаружи контролируемого объекта вдоль шва устанавливается детектор рентгеновского излучения. При этом рентгеновское изображение сварного шва передается на персональный компьютер оператора-дефектоскописта после завершения экспозиции, при наличии беспроводной связи между детектором и ПК, или накапливается в памяти детектора.

Преимущества

Комплекс позволяет сократить количество экспозиций при контроле цилиндрических объектов небольших диаметров по сравнению с плоскопанельным детектором

Гибкость детектора упрощает процесс крепления на объекте контроля

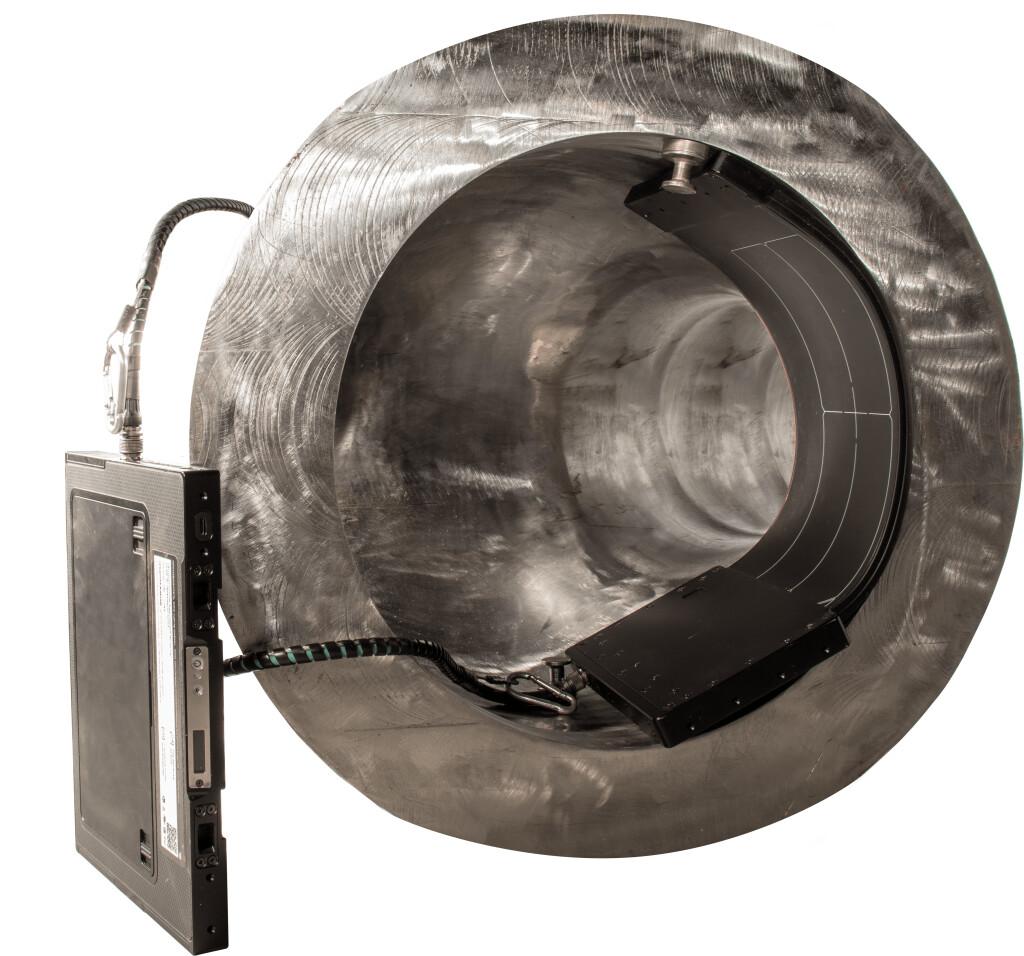

Вынесенная за пределы чувствительной части детектора электроника позволяет проводить контроль с наружной и внутренней стороны ОК

Беспроводной и проводной режимы работы

/8117/conversions/080086845b8c8a7ef82fd2d1b8ba2d4c-big.jpg

Особенности метода

Отсутствие затрат на покупку, утилизацию пленки и химии, содержание проявочной техники, лаборатории и архива
Мгновенное получение изображения в реальном времени и исключение пересветов
Возможность создания единой базы данных контролируемых изделий в цифровом виде
Сбережение ресурса рентгеновского аппарата за счет уменьшения времени экспозиции
Устойчивость к энергиям до 450 кэВ

Комплектация

Детектор
Гибкий чехол
Жесткий чехол
Комплект креплений
Модуль питания и передачи данных
Аккумуляторные батареи
Адаптеры питания для зарядных устройств
Двупроволочный эталон с идентификатором пары проволочек
Документация
Транспортировочный чемодан

Соответствие стандартам

В реестре средств измерений РФ. Сертификат соответствия ИНТЕРГАЗСЕРТ.

Чувствительность контроля 1 класса по ГОСТ 7512-82, B, A по ГОСТ ISO 17636–2-2017.

Соответствует ГОСТ ISO 17636–2-2017, СТО Газпром 15-1.3-004-2023, СТО Газпром 2-2.4-917-2014, РД-25.160.10-КТН-0016-23, ГОСТ Р ИСО 10893-7-2016, НД 2-020101138.

Документация

Технические характеристики

Тип детектора	fTFT
Тип сцинтиллятора	Gadox
Размер пикселя, мкм	99
Количество пикселей	988 x 2524
Размер активной области, мм	97,515 x 249,58
«Мертвая» зона, мм	10,0
Габаритные размеры детектора, мм	250 x 188 x 20
Радиус изгиба, мм	от 150
Вес детектора, кг	2,5
Диапазон энергий рентгеновского излучения, кВ	40 - 450
Климатика	IP67, - 40°С..+40°С
