Комплекс цифровой радиографии "Цифракон 1723"

Купить

Задать вопрос о товаре

В избранное

Сравнить

Цифракон 1723 представляет собой программно-аппаратный комплекс, включая плоскопанельный детектор с встроенной памятью и планшетом/ноутбуком оператора-дефектоскописта.

Диапазон измерений линейных размеров: от 0,15 до 220 мм
Предел допускаемой абсолютной погрешности измерений линейных размеров дефектов: не более ± (0,15+0,005*L), где L - измеренный размер дефекта в мм

IP67
Степень пылевлагозащиты

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Рентгеновское изображение, прошедшее через объект контроля, попадает на первый слой детектора: сцинтиллятор, где преобразуется в свет.

Далее кванты света передаются на светочувствительную матрицу, выполненную из аморфного кремния, которая преобразует свет в электроны.

После данной операции поток электронов передается на АЦП для формирования цифрового изображения.

Применение

Атомная промышленность
Прецизионное литье

Авиастроение
Научно-исследовательские разработки

Особенности

Степень пылевлагозащиты: IP67;
Функция автоматического старта экспозиции при включении источника ионизирующего излучения;
Встроенная память внутри детектора до 200 изображений;
Размер пикселя 75 мкм;

Возможность автономной работы
без применения ЭВМ(компьютера/планшета);
"Калькулятор" для расчета параметров экспозиции;
Электронная "свинцовая" наборка.

Комплектация

/7035/conversions/d6d7d1981e3ce34c5ce440ec6f7e1fb0-big.jpg

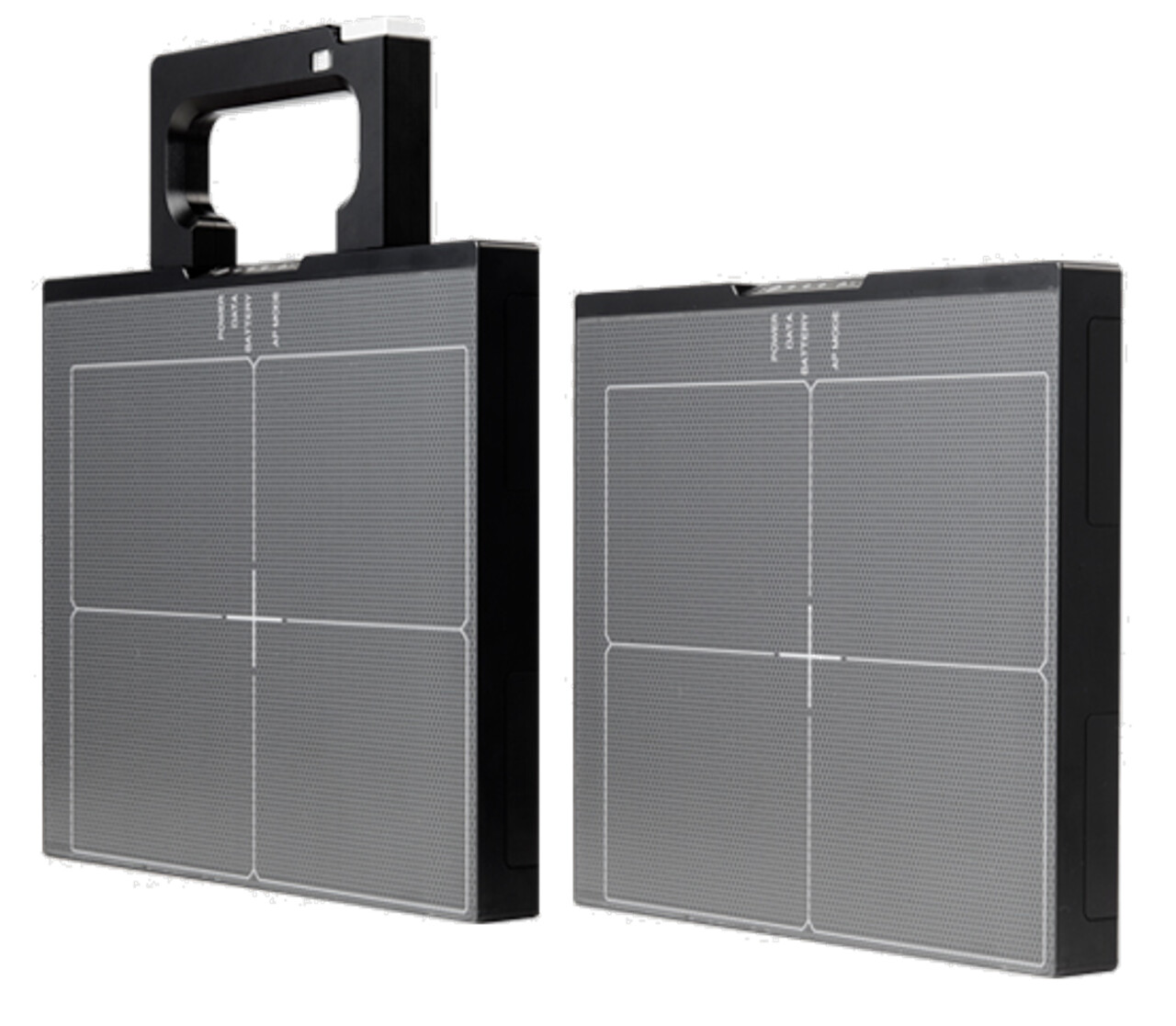

Плоскопанельный детектор;
Противоударный чехол детектора с закреплёнными на нем стропами для крепления на трубу;
Съемная ручка;
Зарядное устройство для батарей питания;
Батареи питания детектора - 4 шт.
Блок беспроводной связи;
Блок сетевого питания 220 В;
Нагреватель с кабелем питания 220 В;
Кабельная сборка питания нагревателя;
Кабель питания детектора с разъемом питания;
Кабель передачи данных и питания детектора длиной 7 м;
Кабель питания 220V;
AC/DC адаптер питания, 24V, 2.7A - 2 шт.;
Руководство по эксплуатации Комплекса;
Свидетельство о поверке;

Магнитные держатели для вертикального крепления детектора - 4 шт.;
Планшет с предустановленным ПО Дисофт;
Зарядное устройство для планшета (блок питания с кабелем питания);
Кожаный чехол-переноска и ремень для планшета;
Ноутбук с предустановленным ПО Дисофт;
Зарядное устройство для ноутбука (блок питания с кабелем питания);
Эталон чувствительности двухпроволочный Duplex IQI для проверки базового пространственного разрешения;
Паспорт Комплекса;
Методика поверки (КОПИЯ);
Транспортировочный кейс на колесах."

Технические характеристики

Технология матрицы	TFT IGZO(оксид индия-галлия-цинка)
Технология сцинтиллятора	CsI (цезий-йод)/ GadOx (оксисульфид гадолиния)
Размер активной зоны	172 х 230 мм
Размер пикселя	75 мкм
Базовое пространственное разрешение детектора	80 мкм
Максимальное время экспозиции на 1 кадр	180 секунд
Диапазон энергий принимаемого рентгеновского излучения	40-450 кВ
Температурный диапазон эксплуатации	от -40 до +40 градусов
Интерфейс передачи данных
проводной	PoE Gigabit Ethernet(1000BASE-T)
беспроводной	IEEE 802.11 n/ac
Время передачи данных
по проводному интерфейсу	1,5 секунды
по беспроводному интерфейсу	3 секунды
Время работы при беспроводном питании	до 8-9 часов
Габаритные характеристики	208 х 257 х 27,5 мм
Масса	2,4 кг
