Комплекс цифровой радиографии «Цифракон 3643»

Купить
В избранноеВ избранное
СравнитьСравнить

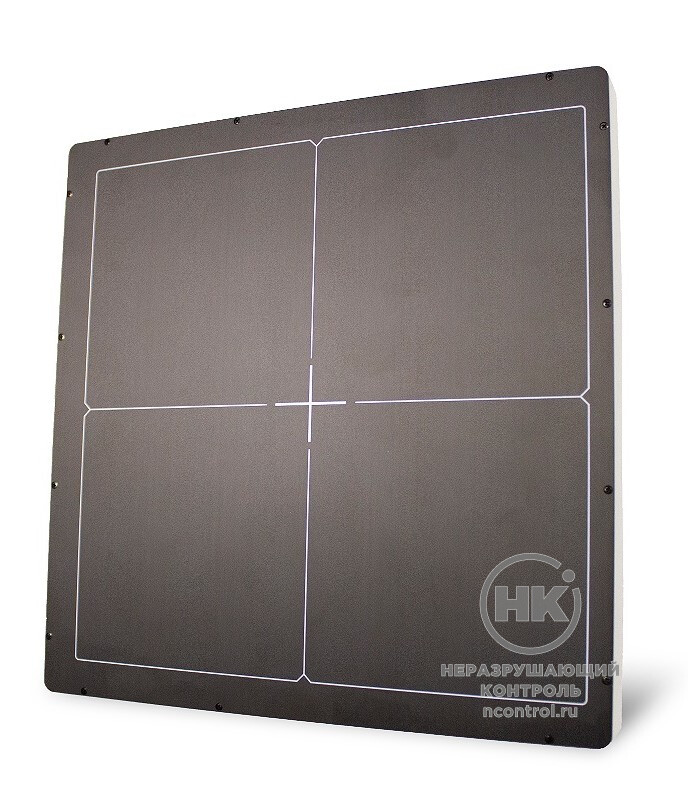

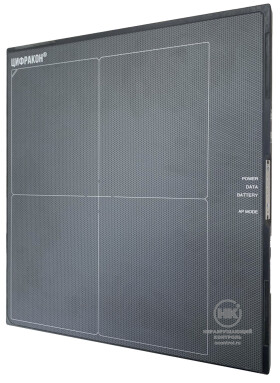

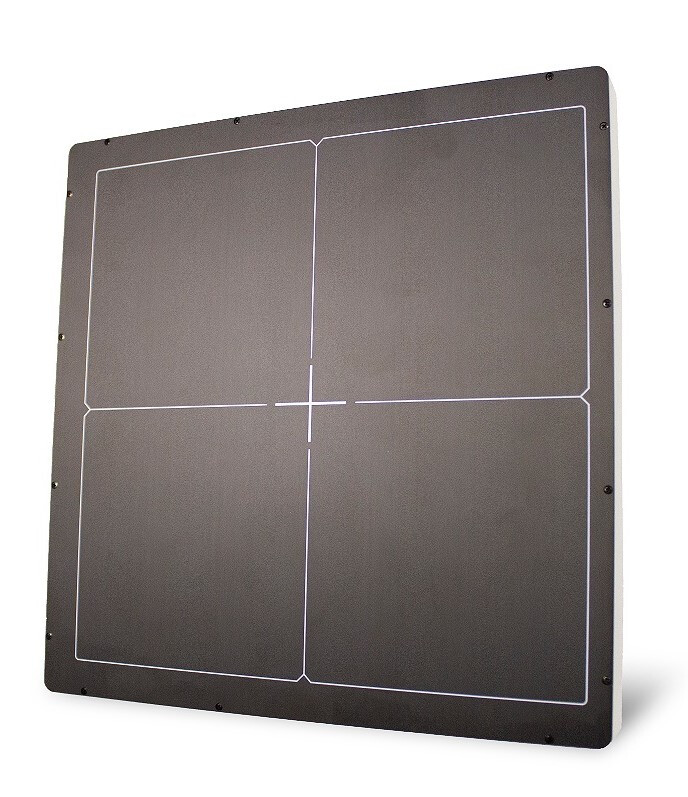

"Цифракон 3643" представляет собой программно-аппаратный комплекс, включая плоскопанельный детектор с встроенной памятью и планшетом/ноутбуком оператора-дефектоскописта.

Диапазон измерений высоты объемных дефектов, мм от 0,5 до 4,0.
Пределы допускаемой абсолютной погрешности измерений высоты объемных дефектов, мм ±(0,2·H***) * L – измеренный размер дефекта, мм. *** H – измеренная высота объемных дефектов, мм.



IP67
Степень пылевлагозащиты

Документы в PDF

Принцип работы

Плоскопанельный динамический детектор преобразует рентгеновское излучение в цифровое радиографическое изображение в реальном времени.

Преимущество

  • Степень пылевлагозащиты: IP67;
  • Функция автоматического старта экспозиции при включении источника ионизирующего излучения;
  • Встроенная память внутри детектора до 200 изображений;
  • Возможность автономной работы без применения ЭВМ(компьютера/планшета);
  • Размер пикселя 140 мкм;
  • Мобильность и легкий вес;
  • Автономность работы 8 часов;
  • Устойчивость к высоким энергиям, вплоть до 450 кэВ.

Метрологические характеристики

  • Диапазон измерений линейных размеров, мм: от 0,28 до 551,00
  • Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм: от 0,28 до 70,00 включ. ±0,14
  • Пределы допускаемой относительной погрешности измерений линейных размеров, %: св. 70,00 до 551,00 включ. ±0,2

Программное обеспечение ДИСОФТ

Программное обеспечение Дисофт – Возможность обработки, улучшения и архивирования изображений. Возможность ведения сравнительного анализа цифровых рентгеновских снимков. Формат хранения информации DICONDE с поддержкой форматов BMP, JPEG и TIFF для обмена данными с другими приложениями.

Комплектация

/7035/conversions/d6d7d1981e3ce34c5ce440ec6f7e1fb0-big.jpg
  • Плоскопанельный детектор;
  • Противоударный чехол детектора с закреплёнными на нем стропами для крепления на трубу;
  • Съемная ручка;
  • Зарядное устройство для батарей питания;
  • Батареи питания детектора - 4 шт.
  • Блок беспроводной связи;
  • Блок сетевого питания 220 В;
  • Нагреватель с кабелем питания 220 В;
  • Кабельная сборка питания нагревателя;
  • Кабель питания детектора с разъемом питания;
  • Кабель передачи данных и питания детектора длиной 7 м;
  • Кабель питания 220V;
  • AC/DC адаптер питания, 24V, 2.7A - 2 шт.;
  • Руководство по эксплуатации Комплекса;
  • Свидетельство о поверке;
  • Магнитные держатели для вертикального крепления детектора - 4 шт.;
  • Планшет с предустановленным ПО Дисофт;
  • Зарядное устройство для планшета (блок питания с кабелем питания);
  • Кожаный чехол-переноска и ремень для планшета;
  • Ноутбук с предустановленным ПО Дисофт;
  • Зарядное устройство для ноутбука (блок питания с кабелем питания);
  • Эталон чувствительности двухпроволочный Duplex IQI для проверки базового пространственного разрешения;
  • Паспорт Комплекса;
  • Методика поверки (КОПИЯ);
  • Транспортировочный кейс на колесах.

Соответствие стандартам

В реестре средств измерений РФ. Сертификат соответствия ИНТЕРГАЗСЕРТ. Заключения от НИЦ «Курчатовский институт»-ВИАМ.

Чувствительность контроля 1 класса по ГОСТ 7512-82, B, A по ГОСТ ISO 17636–2-2017.

Соответствует ГОСТ ISO 17636–2-2017, СТО Газпром 15-1.3-004-2023, СТО Газпром 2-2.4-917-2014, РД-25.160.10-КТН-0016-23, ГОСТ Р ИСО 10893-7-2016, НД 2-020101138.

Документация

Технические характеристики

Матрица a-Si TFT
Сцинтиллятор CsI / Gadox в зависимости от задач
Размер пикселя 140 мкм
Размер матрицы 2560 х 3072 пикселей
Размер активной зоны 358,4 мм х 430,08 мм
Разрядность 16 бит
Диапазон воспринимаемых рабочих энергий 40 - 450 кВ
Максимальное время экспозиции 180 с
Степень пыле и влагозащиты IP67
Время работы от аккумулятора 8 ч
Габариты 400 х 470 х 17 мм
Масса 4,2 кг
Условия эксплуатации Температура от -40 до +50 градусов, при влажности от 30 до 85 % без конденсации
Питание от сети 220 В (параметры адаптера – 12 В; 1.5 А)
