Комплекс цифровой радиографии «Цифракон 2532»

Купить
В избранноеВ избранное
СравнитьСравнить

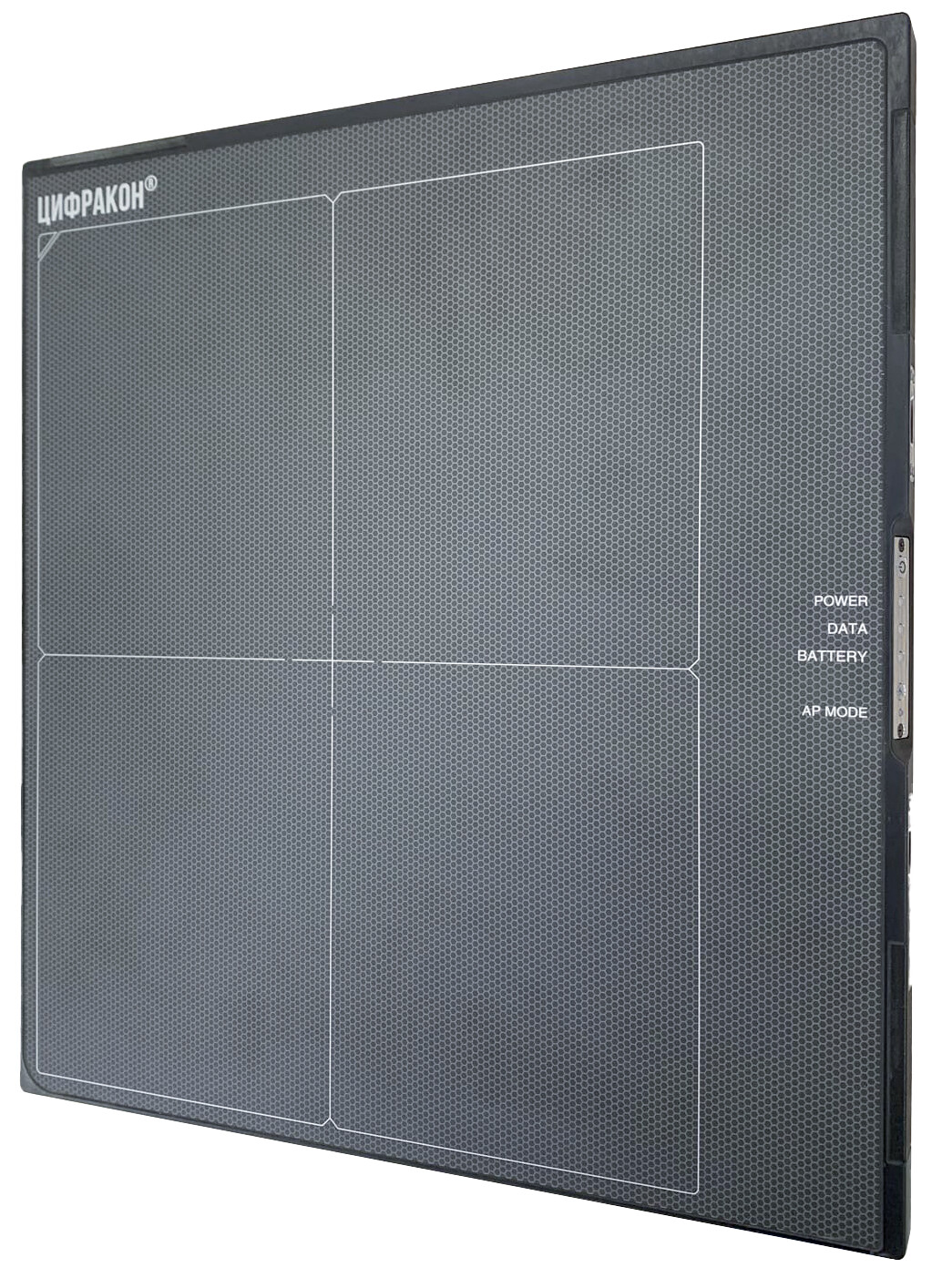

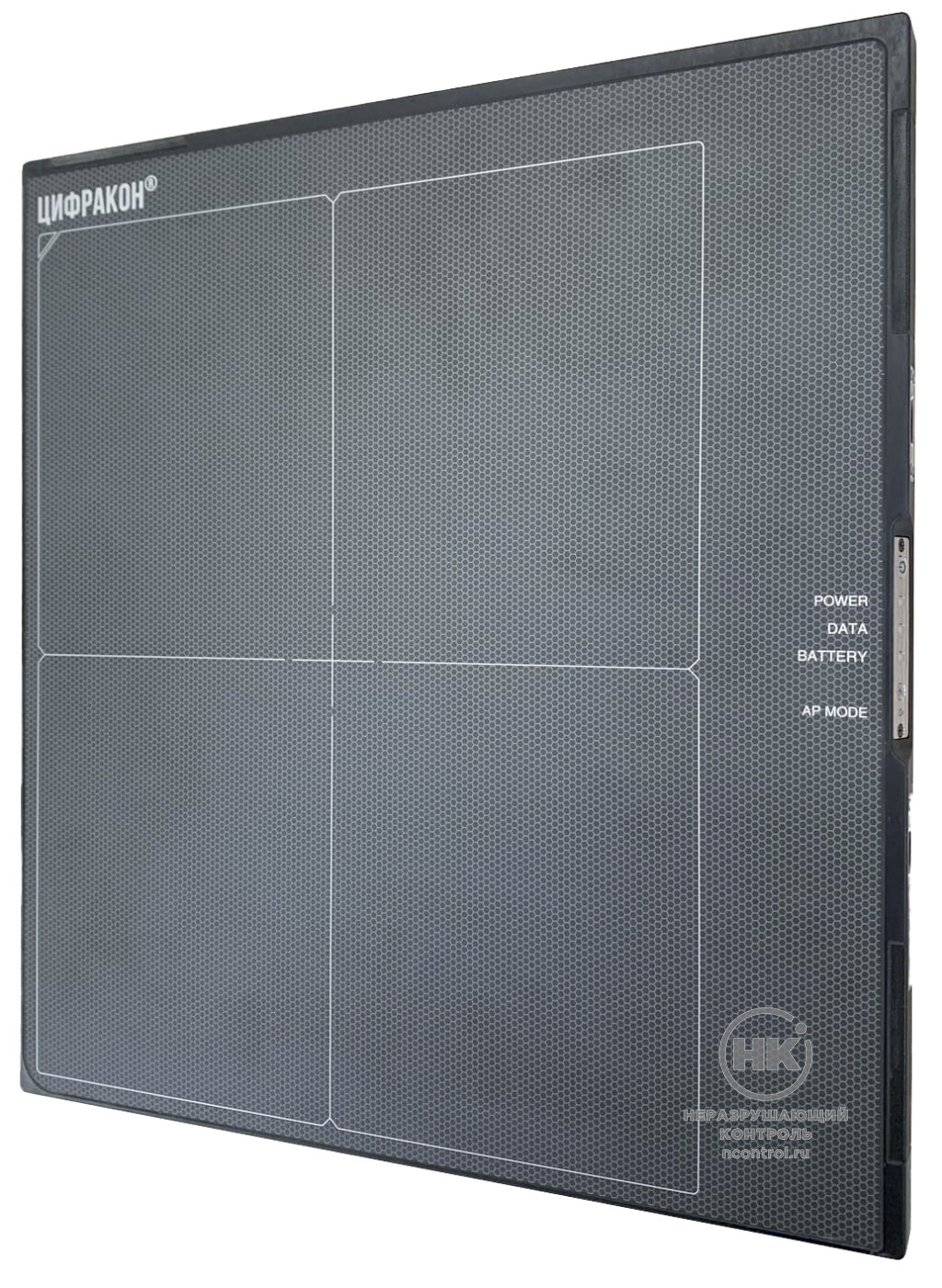

Комплекс цифровой радиографии "Цифракон 2532" используется для проверки качества структуры материала. Просвечивание осуществляется на цифровой плоскопанельный детектор. Программная часть комплекса представлена инструментами для достоверной расшифровки снимков в реальном времени.

Предназначен для рентгеновского контроля сварных соединений и основного металла с радиационной толщиной в направлении просвечивания до 90 мм.



3,4 кг
Вес детектора

Документы в PDF

Принцип работы

Рентгеновский детектор установлен в одном корпусе с батареей питания, встроенной памятью, блоком беспроводной связи, разъемом передачи данных и проводного питания, в комплекте поставляется зарядное устройство, планшет и/или ноутбук оператора-дефектоскописта, эталон разрешающей способности Duplex IQI.
Радиографические изображения, полученные с помощью детектора, передаются на планшет оператора - дефектоскописта в режиме реального времени, при наличии беспроводной связи между детектором и планшетом, или накапливаются в памяти детектора и могут быть переданы в планшет оператора при установлении беспроводной связи.

Особенности

  • отсутствие затрат на покупку, утилизацию плёнки и химии, содержание проявочной техники, лаборатории и архива;
  • создание единой базы контроля сварных соединений;
  • значительное увеличение производительности;
  • принятие решений экспертами удаленно;
  • получение изображения в реальном времени и исключение пересветов;
  • снижение радиационной нагрузки на персонал;
  • сбережение ресурса рентгеновского аппарата;
  • контролепригодны разнотолщинные объекты и объекты сложной формы

Комплектация

/7035/conversions/d6d7d1981e3ce34c5ce440ec6f7e1fb0-big.jpg
  • Плоскопанельный детектор;
  • Противоударный чехол детектора с закреплёнными на нем стропами для крепления на трубу;
  • Съемная ручка;
  • Зарядное устройство для батарей питания;
  • Батареи питания детектора - 4 шт.
  • Блок беспроводной связи;
  • Блок сетевого питания 220 В;
  • Нагреватель с кабелем питания 220 В;
  • Кабельная сборка питания нагревателя;
  • Кабель питания детектора с разъемом питания;
  • Кабель передачи данных и питания детектора длиной 7 м;
  • Кабель питания 220V;
  • AC/DC адаптер питания, 24V, 2.7A - 2 шт.;
  • Руководство по эксплуатации Комплекса;
  • Свидетельство о поверке;
  • Магнитные держатели для вертикального крепления детектора - 4 шт.;
  • Планшет с предустановленным ПО Дисофт;
  • Зарядное устройство для планшета (блок питания с кабелем питания);
  • Кожаный чехол-переноска и ремень для планшета;
  • Ноутбук с предустановленным ПО Дисофт;
  • Зарядное устройство для ноутбука (блок питания с кабелем питания);
  • Эталон чувствительности двухпроволочный Duplex IQI для проверки базового пространственного разрешения;
  • Паспорт Комплекса;
  • Методика поверки (КОПИЯ);
  • Транспортировочный кейс на колесах."

Соответствие стандартам

В реестре средств измерений РФ. Сертификат соответствия ИНТЕРГАЗСЕРТ. Заключения от НИЦ «Курчатовский институт»-ВИАМ.

Чувствительность контроля 1 класса по ГОСТ 7512-82, B, A по ГОСТ ISO 17636–2-2017.

Соответствует ГОСТ ISO 17636–2-2017, СТО Газпром 15-1.3-004-2023, СТО Газпром 2-2.4-917-2014, РД-25.160.10-КТН-0016-23, ГОСТ Р ИСО 10893-7-2016, НД 2-020101138.

Документация

Технические характеристики

тип детектора TFT
тип сцинтиллятора Gadox/CsI
размер пикселя, мкм 124
количество пикселей 2048 x 2560
размер активной области, мм 253,95 x 317,44
«мертвая» зона, мм 8.5, 8.5
габаритные размеры детектора, мм 322 x 355 x 17
радиус изгиба, мм не применимо
вес детектора, кг 3,4
диапазон энергий рентгеновского излучения, кВ 40 - 450
климатика IP67, - 40С..+40С
размер активной части ППД 253,95×317,44 мм
качество получаемого радиографического изображения, поддерживаемые НД  СТО ГАЗПРОМ 2-2.4-917-2014 (с изм.№1);
РД-25.160.10. КТН-016-15;
ГОСТ-ИСО 17636-2-2018 (классы А и В);
ГОСТ 7512 (1 класс)
страна производителя Россия
рабочая температура от - 40°С до + 45°С; при t° ниже -10°С требуется установка нагревательного элемента; при t° выше +30°С ППД работает в режиме энергосбережения, выключаясь после проведения экспозиции
гарантийные обязательства производителя

гарантийный период - 1 год с даты отгрузки
ресурс работы  120 000 снимков
срок службы 6 лет
степень пыле и влагозащиты  IP67
энергия излучения  до 450 кВ
радиационная толщина Fe  до 90 мм
время работы  до 8 часов (в режиме съемки)
время работы батареи питания  до 9 часов (в режиме ожидания)
способ передачи данных с ППД на ноутбук/планшет оператора проводной, 1 гигабит в секунду беспроводной (Wi-fi, дальность до 100 м)
включение в Единый реестр материально-технических ресурсов, допущенных к применению на объектах ПАО «Газпром» да
включение в Государственный реестр средств измерений ФА по Техническому регулированию и метрологии да
наличие технологической инструкции (методики) контроля, утвержденной профильным Департаментом ПАО «Газпром» да
