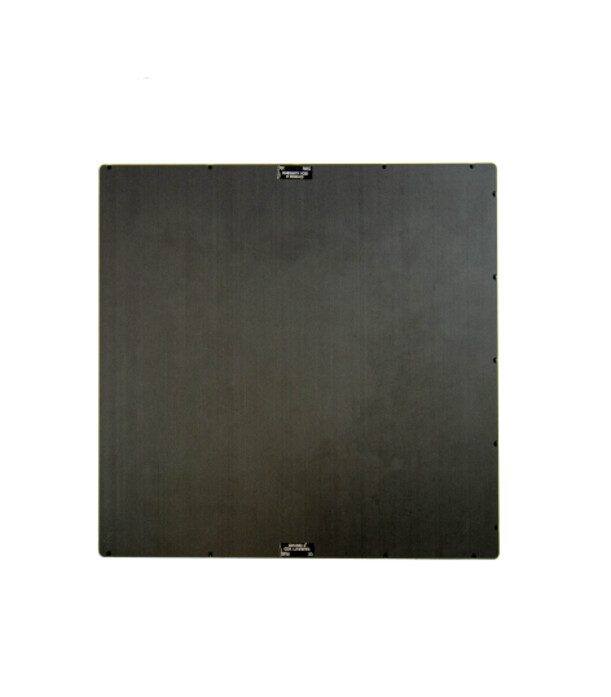

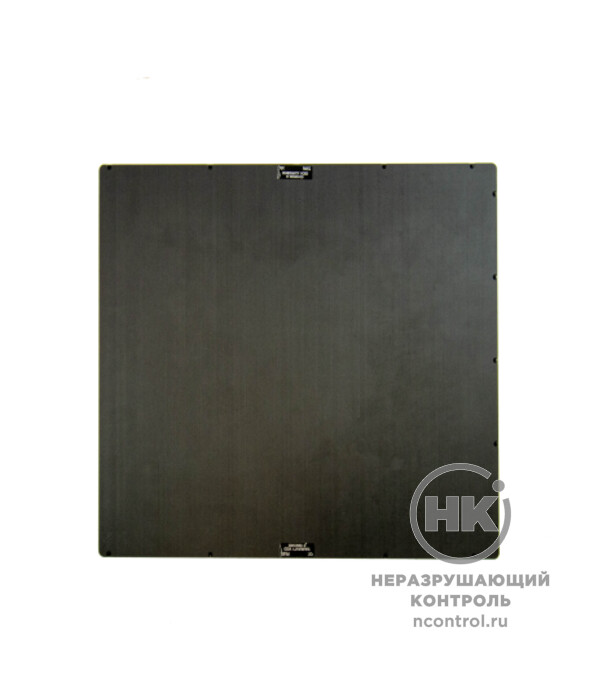

Комплекс цифровой радиографии "Цифракон 3030Д"

Купить

Задать вопрос о товаре

В избранное

Сравнить

Стационарный динамический комплекс цифровой радиографии, для контроля сварных соединений, основного проката металла и литья.

Диапазон измерений высоты объемных дефектов, мм от 0,5 до 4,0.
Пределы допускаемой абсолютной погрешности измерений высоты объемных дефектов, мм ±(0,2·H***) * L – измеренный размер дефекта, мм. *** H – измеренная высота объемных дефектов, мм.

145 мкм
Размер пикселя

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Плоскопанельный динамический детектор преобразует рентгеновское излучение в цифровое радиографическое изображение в реальном времени.

Преимущество

Контроль объекта в реальном времени без пересвечивания;
Размер пикселя 145 мкм;
Высокая частота кадров: 14-46 кадра в секунду;
Быстрая передача данный 1 ГБ/с;
Устойчивость к высоким энергиям, вплоть до 450 кэВ;
Система защиты от потери данных;
Измерение высоты дефекта;
Большой размер активной зоны (30х30 см).

Программное обеспечение ДИСОФТ

Программное обеспечение Дисофт – Возможность обработки, улучшения и архивирования изображений. Возможность ведения сравнительного анализа цифровых рентгеновских снимков. Формат хранения информации DICONDE с поддержкой форматов BMP, JPEG и TIFF для обмена данными с другими приложениями.

Метрологические характеристики

Диапазон измерений линейных размеров, мм - от 0,29 до 411,00
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм в диапазоне от 0,29 до 70,00 включ. - +/- 0,14
Пределы допускаемой относительной погрешности измерений линейных размеров, % в диапазоне св. 70,00 до 411,00 включ. - +/- 0,2

Базовая комплектация

Плоскопанельный детектор
ПК с высококонтрастным монитором с предустановленным ПО Дисофт
Сменный комплект аккумуляторов с зарядным устройством
Кабель питания ППД от сети 220 В
Блок управления и передачи данных (проводной/беспроводной)
Дуплексный эталон

Расширенная комплектация

Промышленный всепогодный планшет с предустановленным ПО Дисофт, чехол, ремень и стилус в комплекте

Принадлежности

противоударный чехол детектора с закреплёнными на нём стропами для крепления на трубу
нагреватель с кабелем питания 220В
магнитные держатели для вертикального крепления детектора
транспортировочный чемодан (полипропилен/алюминий с мягкой укладкой)

Технические характеристики

Матрица	аморфный кремний (a-Si) TFT
Сцинтиллятор	CsI / Gadox в зависимости от задач
Размер пикселя	145 мкм
Размер матрицы	2048 х 2048 пикселей
Размер активной зоны	296,96 мм х 296,96 мм
Разрядность	16 бит
Диапазон воспринимаемых рабочих энергий	40-450 кВ
Интерфейс передачи данных	Gigabit Ethernet 1000Base-T
Скорость пропускания данных	1 Гб/с
Частота кадров	стандартная-14 кадра/с, бининг пикселей 2х2 – 46 кадра/с
Габариты	328 х 323 х 50 мм
Масса	10,5 кг
Условия эксплуатации	Температура от 10 до 35 градусов, при влажности от 30 до 85 % без конденсации
Питание	от сети 220 В (параметры адаптера – 24 В; 1.7 А)
