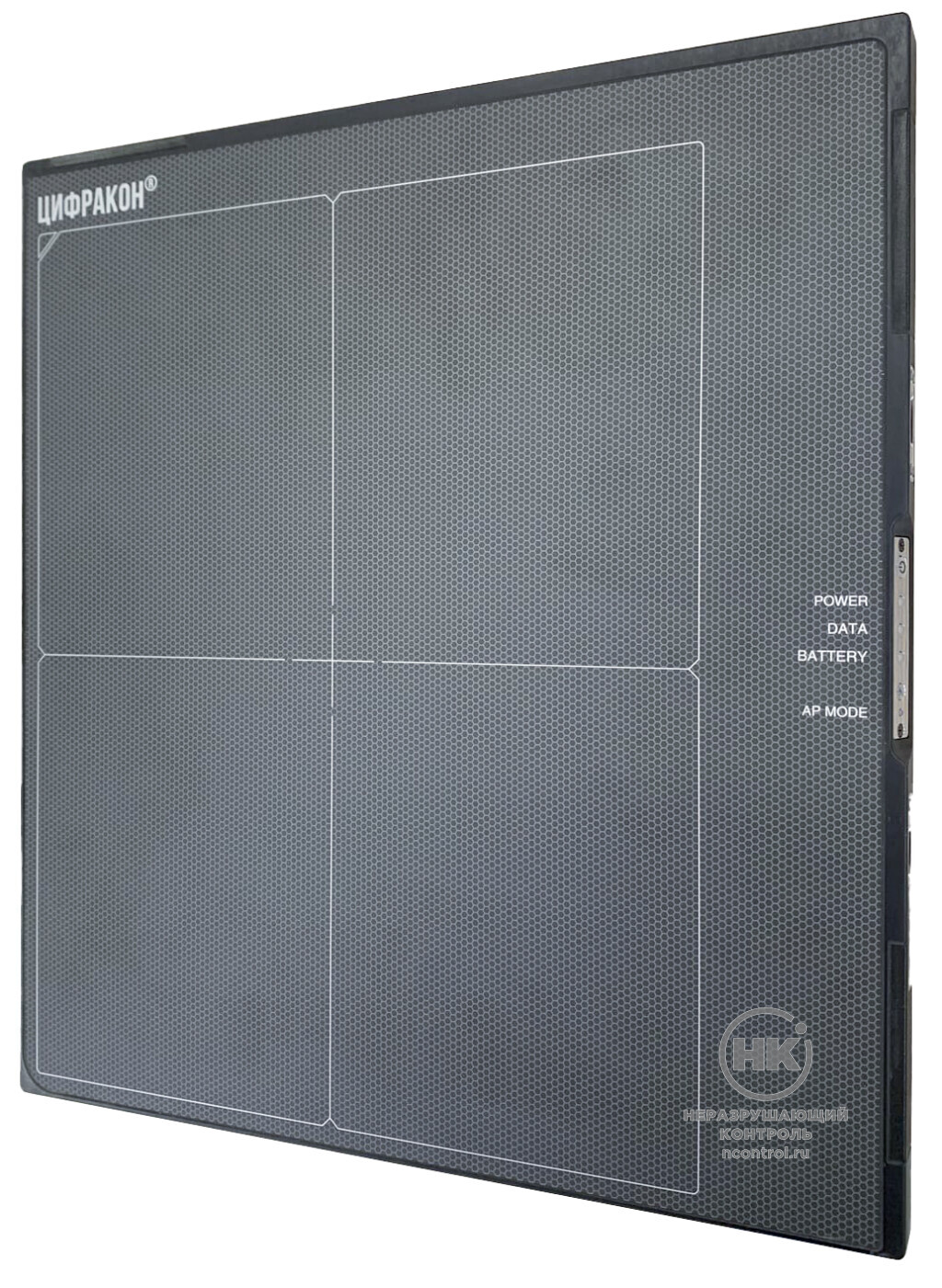

Комплекс цифровой радиографии «Цифракон 2532»

Купить

Комплекс цифровой радиографии "Цифракон 2532" используется для проверки качества структуры материала. Просвечивание осуществляется на цифровой плоскопанельный детектор. Программная часть комплекса представлена инструментами для достоверной расшифровки снимков в реальном времени.

Предназначен для рентгеновского контроля сварных соединений и основного металла с радиационной толщиной в направлении просвечивания до 90 мм.



3,4 кг
Вес детектора

Документы в PDF

Принцип работы

Рентгеновский детектор установлен в одном корпусе с батареей питания, встроенной памятью, блоком беспроводной связи, разъемом передачи данных и проводного питания, в комплекте поставляется зарядное устройство, планшет и/или ноутбук оператора-дефектоскописта, эталон разрешающей способности Duplex IQI.
Радиографические изображения, полученные с помощью детектора, передаются на планшет оператора - дефектоскописта в режиме реального времени, при наличии беспроводной связи между детектором и планшетом, или накапливаются в памяти детектора и могут быть переданы в планшет оператора при установлении беспроводной связи.

Особенности

  • отсутствие затрат на покупку, утилизацию плёнки и химии, содержание проявочной техники, лаборатории и архива;
  • создание единой базы контроля сварных соединений;
  • значительное увеличение производительности;
  • принятие решений экспертами удаленно;
  • получение изображения в реальном времени и исключение пересветов;
  • снижение радиационной нагрузки на персонал;
  • сбережение ресурса рентгеновского аппарата;
  • контролепригодны разнотолщинные объекты и объекты сложной формы

Комплектация

/7035/conversions/d6d7d1981e3ce34c5ce440ec6f7e1fb0-big.jpg
  • Плоскопанельный детектор;
  • Противоударный чехол детектора с закреплёнными на нем стропами для крепления на трубу;
  • Съемная ручка;
  • Зарядное устройство для батарей питания;
  • Батареи питания детектора - 4 шт.
  • Блок беспроводной связи;
  • Блок сетевого питания 220 В;
  • Нагреватель с кабелем питания 220 В;
  • Кабельная сборка питания нагревателя;
  • Кабель питания детектора с разъемом питания;
  • Кабель передачи данных и питания детектора длиной 7 м;
  • Кабель питания 220V;
  • AC/DC адаптер питания, 24V, 2.7A - 2 шт.;
  • Руководство по эксплуатации Комплекса;
  • Свидетельство о поверке;
  • Магнитные держатели для вертикального крепления детектора - 4 шт.;
  • Планшет с предустановленным ПО Дисофт;
  • Зарядное устройство для планшета (блок питания с кабелем питания);
  • Кожаный чехол-переноска и ремень для планшета;
  • Ноутбук с предустановленным ПО Дисофт;
  • Зарядное устройство для ноутбука (блок питания с кабелем питания);
  • Эталон чувствительности двухпроволочный Duplex IQI для проверки базового пространственного разрешения;
  • Паспорт Комплекса;
  • Методика поверки (КОПИЯ);
  • Транспортировочный кейс на колесах."

Соответствие стандартам

В реестре средств измерений РФ. Сертификат соответствия ИНТЕРГАЗСЕРТ. Заключения от НИЦ «Курчатовский институт»-ВИАМ.

Чувствительность контроля 1 класса по ГОСТ 7512-82, B, A по ГОСТ ISO 17636–2-2017.

Соответствует ГОСТ ISO 17636–2-2017, СТО Газпром 15-1.3-004-2023, СТО Газпром 2-2.4-917-2014, РД-25.160.10-КТН-0016-23, ГОСТ Р ИСО 10893-7-2016, НД 2-020101138.

Документация

Технические характеристики

тип детектора TFT
тип сцинтиллятора Gadox/CsI
размер пикселя, мкм 124
количество пикселей 2048 x 2560
размер активной области, мм 253,95 x 317,44
«мертвая» зона, мм 8.5, 8.5
габаритные размеры детектора, мм 322 x 355 x 17
радиус изгиба, мм не применимо
вес детектора, кг 3,4
диапазон энергий рентгеновского излучения, кВ 40 - 450
климатика IP67, - 40С..+40С
размер активной части ППД 253,95×317,44 мм
качество получаемого радиографического изображения, поддерживаемые НД  СТО ГАЗПРОМ 2-2.4-917-2014 (с изм.№1);
РД-25.160.10. КТН-016-15;
ГОСТ-ИСО 17636-2-2018 (классы А и В);
ГОСТ 7512 (1 класс)
страна производителя Россия
рабочая температура от - 40°С до + 45°С; при t° ниже -10°С требуется установка нагревательного элемента; при t° выше +30°С ППД работает в режиме энергосбережения, выключаясь после проведения экспозиции
гарантийные обязательства производителя

гарантийный период - 1 год с даты отгрузки
ресурс работы  120 000 снимков
срок службы 6 лет
степень пыле и влагозащиты  IP67
энергия излучения  до 450 кВ
радиационная толщина Fe  до 90 мм
время работы  до 8 часов (в режиме съемки)
время работы батареи питания  до 9 часов (в режиме ожидания)
способ передачи данных с ППД на ноутбук/планшет оператора проводной, 1 гигабит в секунду беспроводной (Wi-fi, дальность до 100 м)
включение в Единый реестр материально-технических ресурсов, допущенных к применению на объектах ПАО «Газпром» да
включение в Государственный реестр средств измерений ФА по Техническому регулированию и метрологии да
наличие технологической инструкции (методики) контроля, утвержденной профильным Департаментом ПАО «Газпром» да
