Двухпроволочный эталон чувствительности по ISO 19232-5

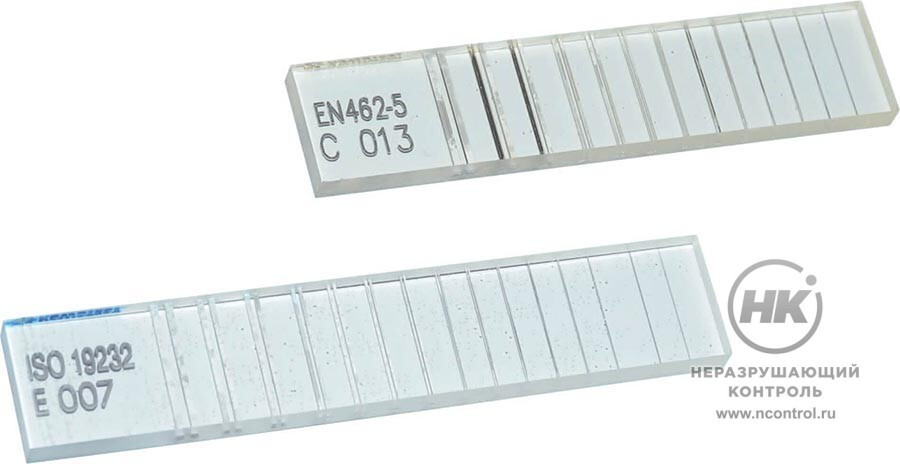

Дуплексный проволочный эталон применяют в процессе радиографического контроля для визуальной проверки базовой разрешающей способности или нерезкости радиографических снимков. Конструктивно эталон состоит из платиновой и вольфрамовой проволоки в жестком пластиковом корпусе.

Область применения - радиографический контроль сварных швов различных конфигураций с целью оценки чувствительности схемы контроля непосредственно в процессе их просвечивания с помощью рентгеновского излучения.

13 пар
Проволок в комплекте

Конструкция и принцип работы

Корпус дуплексного проволочного эталона выполнен из прочного пластика, в который запаяно 13 пар проволок. На каждый эталон нанесена гравировка с индивидуальным серийным номером.

Диаметр проволок различается попарно и уменьшается обратно пропорционально порядковому номеру. Расстояние внутри одной пары равно их диаметру. Проволоки от 1D до 3D выполнены из вольфрама, остальные пары - из платины.

Проволочный эталон на рентгеновском снимке

В процессе радиографии эталон размещают на объекте контроля таким образом, чтобы проволоки лежали поперек сварного шва. На готовом снимке проволоки выполняют роль элемента, с помощью которого визуально оценивается нерезкость изображения: она определяется номером той пары проволок, расстояние между которыми можно различить на изображении, пара проволок не должна “сливаться” в одну.

Проволочные эталоны не подлежат поверке или калибровке, использовать их можно до первого повреждения корпуса или самого металла проволоки эталона.

Преимущества

  • простота и удобство использования
  • индивидуальный серийный номер
  • небольшой вес
  • долгий срок службы
  • защитный ударопрочный футляр в комплекте

Соответствие стандартам

Эталон изготовлен в соответствии с требованиями международных стандартов ISO 19232-5 и EN 462-5.

Использование эталона Duplex EN 462-5 одобрено Европейским техническим комитетом по стандартизации CEN/TC 138.

Комплектация

  • эталон чувствительности двухпроволочный
  • паспорт
  • защитный футляр
  • сертификат соответствия
  • инструкция по эксплуатации



Технические характеристики

вольфрам

Номер элемента Материал

Соответствующая нерезкость

Диаметр проволоки, мм

13D платина 0.1 0.05
12D платина 0.13 0.063
11D платина 0.16 0.08
10D платина 0.2 0.1
9D платина 0.26 0.13
8D платина 0.32 0.16
7D платина 0.4 0.2
6D платина 0.5 0.25
5D платина 0.64 0.32
4D платина 0.8 0.4
3D вольфрам 0,5 0.4
2D вольфрам 1.26 0.63
1D вольфрам 1.6 0.8
