Трафарет для определения размеров несплошности Элитест ТФ-200

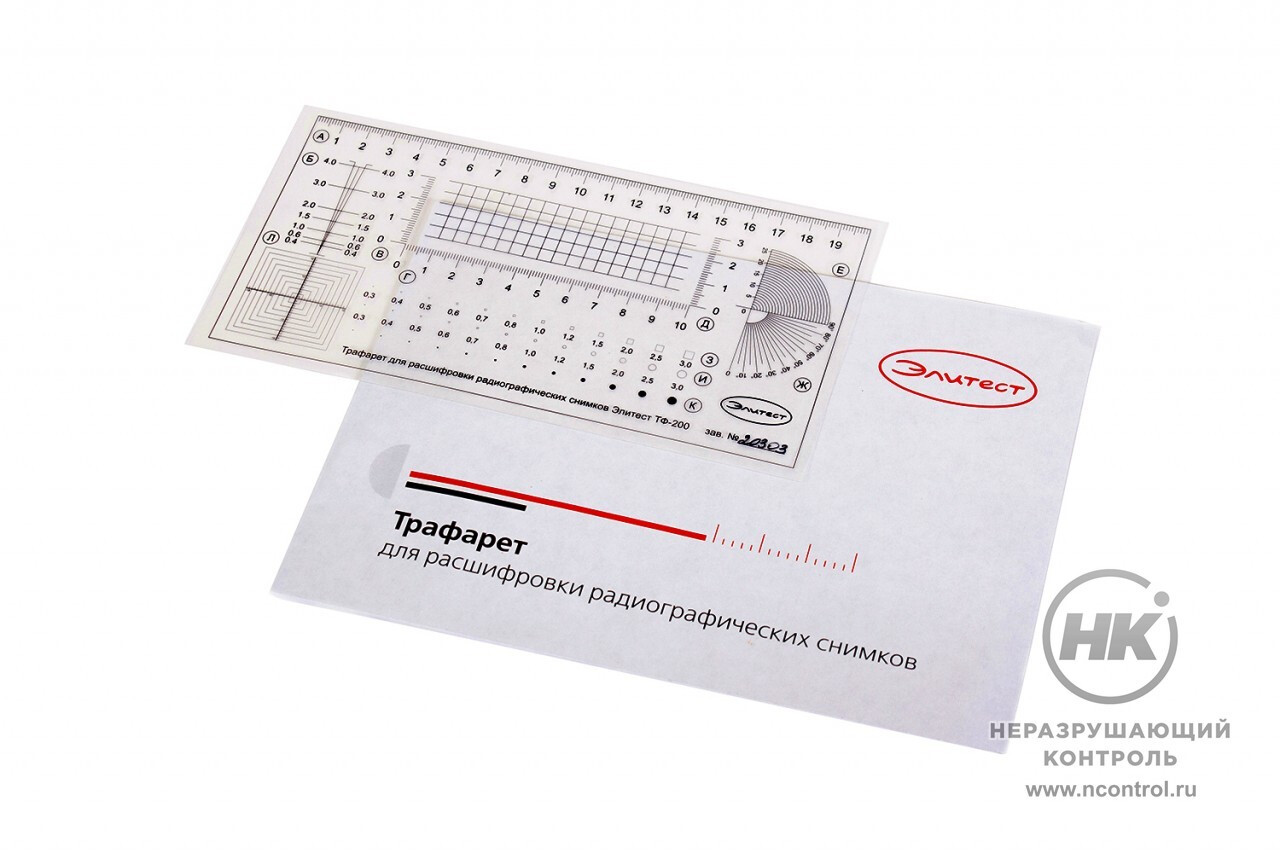

Трафарет Элитест ТФ-200 — мерный шаблон для расшифровки радиографических снимков. Представляет собой прозрачную гибкую пленку с линейкой и шкалами в миллиметрах. Применение трафарета значительно упрощает процесс измерения дефектов сварных швов и других исследуемых объектов контроля.

Трафарет используется для визуальной оценки, измерения диаметра и размеров трещин, пор, шлаковых и других включений сварных швов различных конфигураций, литых деталей и металлоконструкций в процессе расшифровки рентгеновских снимков. Также может использоваться при обучении персонала.

0,1-200  мм
Диапазон контроля

Точность расшифровки дефектов

Трафарет содержит несколько шкал для точного анализа дефектов с размером в диапазоне 0,1 - 200 мм.

На прозрачную пластиковую пленку нанесены клиновая шкала, линейки различного характера и шкалы для оценки диаметра несплошности.

Для большей точности измерения дефектов до 1,5 мм можно использовать измерительную лупу с ценой деления 0,1 мм.

Преимущества

  • Долгий срок службы
  • Простота и удобство использования
  • Износостойкая пленка

Шкала

Предел измерений

Погрешность

Шкала «А» клиновой измеритель изображений дефектов

1-10 мм

± 0,1 мм

Шкалы «Б» и «В» для визуальной оценки размера несплошностей 0,3-3 мм ± 0,1 мм
Миллиметровая шкала «Г» 0-120 мм ± 0,2 мм
Миллиметровая шкала «Д» 0-200 мм ± 0,2 мм
Диапазон измерения с помощью шаблонов округлых дефектов 0,2-3 мм -

Соответствие стандартам

Изделие соответствует требованиям ГОСТ 7512-82, ГОСТ 23055-78, ПНАЭ Г-7-010-89, ПНАЭ Г-7-017-89 и другим нормативным документам.

Трафарет требует ежегодной калибровки. Калибровка трафарета проводится по методике Р 08-03-2000.

Комплектация

  • Трафарет для расшифровки снимков
  • Сертификат метрологической службы о калибровке
  • Паспорт
  • Упаковка

Принадлежности для расшифровки снимков

К необходимым инструментам для расшифровки снимков относится также негатоскоп, например НГС-1М - прибор, использующий свет высокой яркости для просмотра и расшифровки радиографической пленки, например Agfa D7.

Технические характеристики

Диапазон измерения размеров несплошностей

0,1 - 200 мм

Периодичность калибровки 1 раз / 12 месяцев
 Размеры  200 х 100 мм
