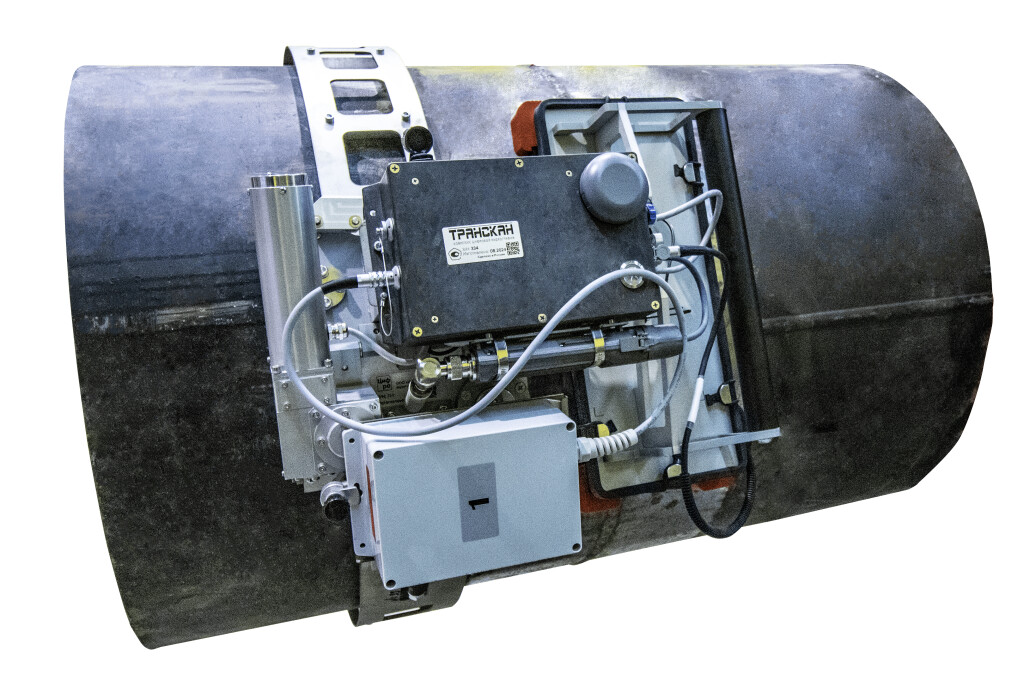

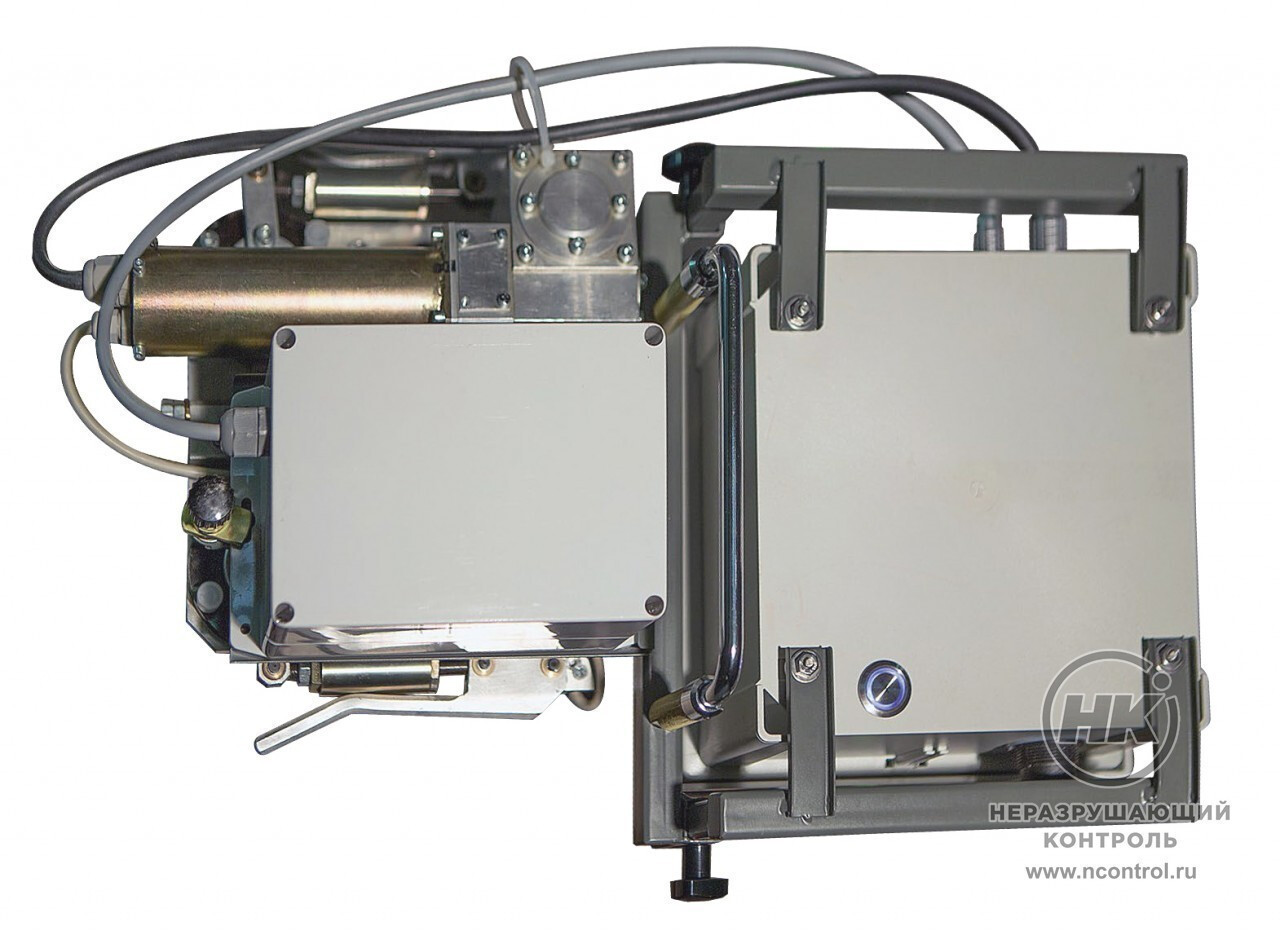

Переносной комплекс цифровой радиографии «ТРАНСКАН»

Переносной комплекс цифровой радиографии «ТРАНСКАН» [фото №3]

Переносной комплекс цифровой радиографии «ТРАНСКАН» [фото №4]

Купить

Задать вопрос о товаре

Автоматизированный комплекс цифровой радиографии «ТРАНСКАН» предназначен для выявления дефектов кольцевых сварных соединений магистральных трубопроводов диаметром 108–1420 мм с радиационной толщиной в направлении просвечивания до 54 мм методом цифровой̆ радиографии. Может вести контроль через две стенки или с панорамным источником излучения, установленным в центре трубы.

Комплекс подходит для проведения контроля в ходе строительства или при ремонте трубопроводов. Лучшие значения времени экспозиции обеспечиваются при использовании комплекса «ТРАНСКАН» с рентгенаппаратами постоянного потенциала.

до 1,5 м/мин
Скорость сканирования

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

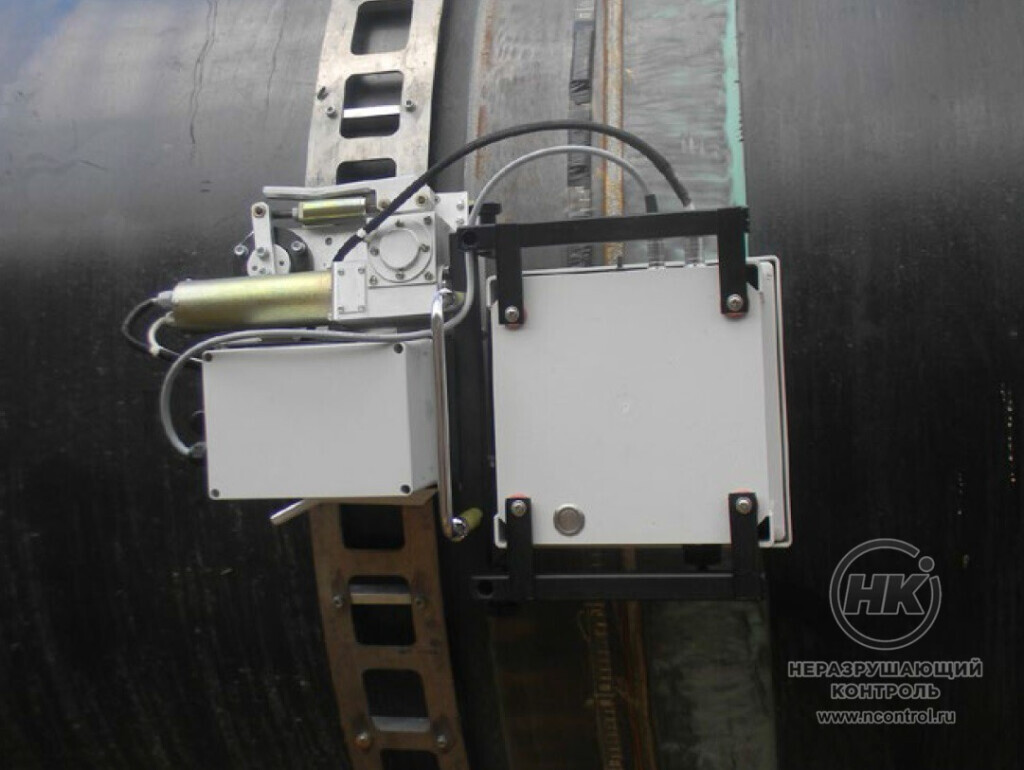

"Комплекс «ТРАНСКАН» устанавливается на объект контроля. На направляющий пояс крепятся каретка с детектором и каретка с рентгеновским аппаратом (при схеме контроля «фронтально», через две стенки), либо только каретка с детектором (при панорамном просвечивании). Настройка положения кареток производится с помощью пульта дистанционного управления. После экспозиции, цифровое изображение поступает на компьютер и сохраняется в файле документированного формата DICONDE, соответствующий стандарту ASTM Е2339-11. Это позволяет сохранять дополнительную вспомогательную информацию об объекте контроля, такие как: дата контроля, время контроля, координаты и геометки и др.
Скорость сканирования — до 1,5 м/мин. Сканирование шва 360° ведётся без переустановки оборудования.

Для работы по схеме контроля «панорамно» используется панорамный рентгеновский аппарат с напряжением на рентгеновской трубке до 360 кВ, c размером активной части ИИИ не более 1,0х6,0 мм, с анодным током не менее 1.0 мА;
Для работы по схеме контроля «фронтально» - рентгеновский аппарат направленного излучения с напряжением на рентгеновской трубке до 360 кВ, c размером активной части ИИИ не более 3,5 мм, с анодным током не менее 1.0 мА.
Аппарат работает в двух режимах:
1) непрерывное сканирование — изображение сварного шва в едином файле. Можно вести контроль на высокой скорости;
2) покадровая съемка — изображение сварного шва сохраняется в виде набора кадров размером 120 × 150 мм. Можно контролировать толстостенные трубы с высоким качеством изображения.
Контрастная чувствительность соответствует 1-ому классу по ГОСТ 7512-82."

Схема контроля

«ТРАНСКАН» подходит для контроля в комплексе как с панорамными источниками излучения, так и с направленными.

Панорамный источник расположен в центре трубы.
Радиационная толщина 5 - 45 мм

Направленный источник перемещается по направляющему поясу синхронно с детектором. Радиационная толщина 10 - 85 мм

3 мин
Время установки

Преимущества

Снижение времени и затрат на контроль
Контрастная чувствительность соответствует 1-ому классу по ГОСТ 7512-82
Установка на объект за 3 минуты и сканирование со скоростью — до 1,5 м/мин
Возможность проведения контроля по 2 схемам: через две стенки или с панорамным источником
Снижение времени экспозиции и нагрузки рентгеновского излучения на персонал за счет применения цифровой̆ радиографии
Снижение эксплуатационной нагрузки на рентгеновский аппарат – сохранение ресурса РА

Комплектация ТРАНСКАН

Каретка детектора
Детектор a-Si TFT
Каретка источника ионизирующего излучения
Портативный персональный компьютер
Программное обеспечение
Зарядное устройство
Сменные батареи питания
Беспроводной пульт управления каретками
Транспортировочный кейс
Чехол для детектора
Документация

Комплектация ТРАНСКАН 1230

Каретка детектора
Детектор a-Si TFT съемный с поддержкой режима автономного ЦРГК объектов различной геометрии
Каретка с кронштейном для рентгеновского аппарата и детектора
Портативный персональный компьютер
Программное обеспечение
Зарядное устройство
Сменные батареи питания
Беспроводной пульт управления каретками
Транспортировочный кейс
Чехол для детектора
Документация

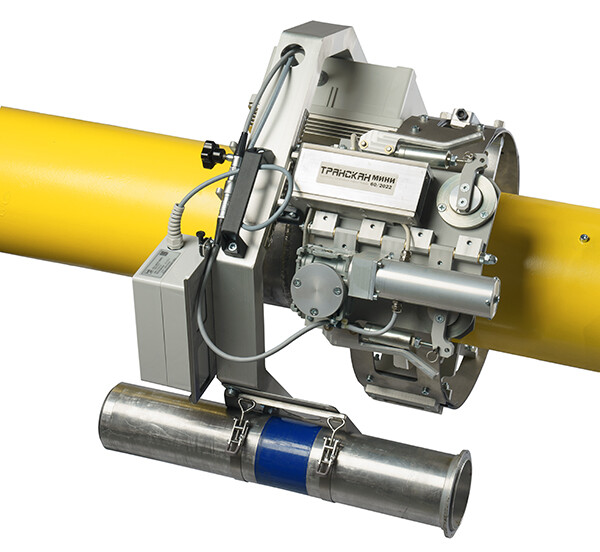

Комплектация ТРАНСКАН для труб малого диаметра

Каретка детектора
Детектор a-Si TFT
Каретка источника ионизирующего излучения
Портативный персональный компьютер
Программное обеспечение
Зарядное устройство
Сменные батареи питания
Беспроводной пульт управления каретками
Транспортировочный кейс
Чехол для детектора
Документация

Технические характеристики

Модификация кареток	ТРАНСКАН	ТРАНСКАН 1230
Диаметр трубы, мм	108-273 / 530-1420	530-1420
Размер пикселя, мкм	127	124
Базовое пространственное разрешение, мкм	130	130
Размер активной области детектора, мм	146х146	127х317
Количество пикселей, не менее	1152 × 1152	1018 x 2556
Частота кадров, не менее	28 Гц
Разрядность АЦП, бит	16
Диапазон энергий рентгеновского излучения, кВ	40-450
ГОСТ	ГОСТ ISO 17636-2 ГОСТ 7512-82 СТО Газпром 2-2.4-917-2014 СТО Газпром 15-1.3-004-2023
Схемы контроля	«Фронтально» через две стенки; Панорамное просвечивание
Скорость сканирования	до 1,5 м/мин
Блок управления	Управление сканированием, обработка и архивирование информации с использованием программы Дисофт
Степень зашиты	IP67
Рабочие температуры	от -20° С (опционально от -40°С) до + 50°С
Контрастная чувствительность по ГОСТ 7512	1 класс

Схема размещения компонентов комплекса Транскан и время контроля, мин.

Панорамная схема контроля

Толщина стенки	Диаметр
Толщина стенки	530	630	720	820	920	1020	1220	1420
10	1,0	1,28	1,55	1,88	2,33	2,87	4,07	5,62
15	0,93	1,18	1,42	1,68	2,05	2,48	3,45	4,67
20	0,93	1,18	1,42	1,68	2,05	2,48	3,45	4,67
25	0,98	1,27	1,53	1,87	2,32	2,83	4,02	5,53
30	1,15	1,52	1,90	2,37	3,02	3,78	5,58	7,97
35	1,35	1,87	2,40	3,07	4,00	5,12	7,78	11,33
40	1,67	2,37	3,10	4,05	5,38	6,98	10,88	16,10

Фронтальная схема контроля

Толщина стенки	Диаметр
Толщина стенки	530	630	720	820	920	1020	1220	1420
10	2,70	3,23	3,68	4,17	4,72	5,30	6,47	7,68
15	2,82	3,40	3,90	4,45	5,12	5,83	7,27	8,88
20	3,10	3,82	4,45	5,18	6,10	7,12	9,28	11,85
25	3,68	4,70	5,63	6,77	8,23	9,90	13,62	18,23
30	4,73	6,27	7,73	9,53	11,97	14,80	21,28	29,52
35	6,80	9,40	11,90	15,07	19,42	24,55	36,50	51,97
40	11,12	15,88	20,57	26,55	34,90	44,85	68,18	98,63

Контроль труб малого диаметра

Толщина стенки	Диаметр
Толщина стенки	108	159	219	273
4,0	1,17	1,67	1,67	2,00
4,5	1,20	1,70	1,70	2,03
5,0	1,25	1,73	1,73	2,07
6,0	1,33	1,80	1,80	2,13
7,0	-	1,87	1,87	2,20
8,0	-	1,93	1,93	2,27
9,0	-	-	2,00	2,33
