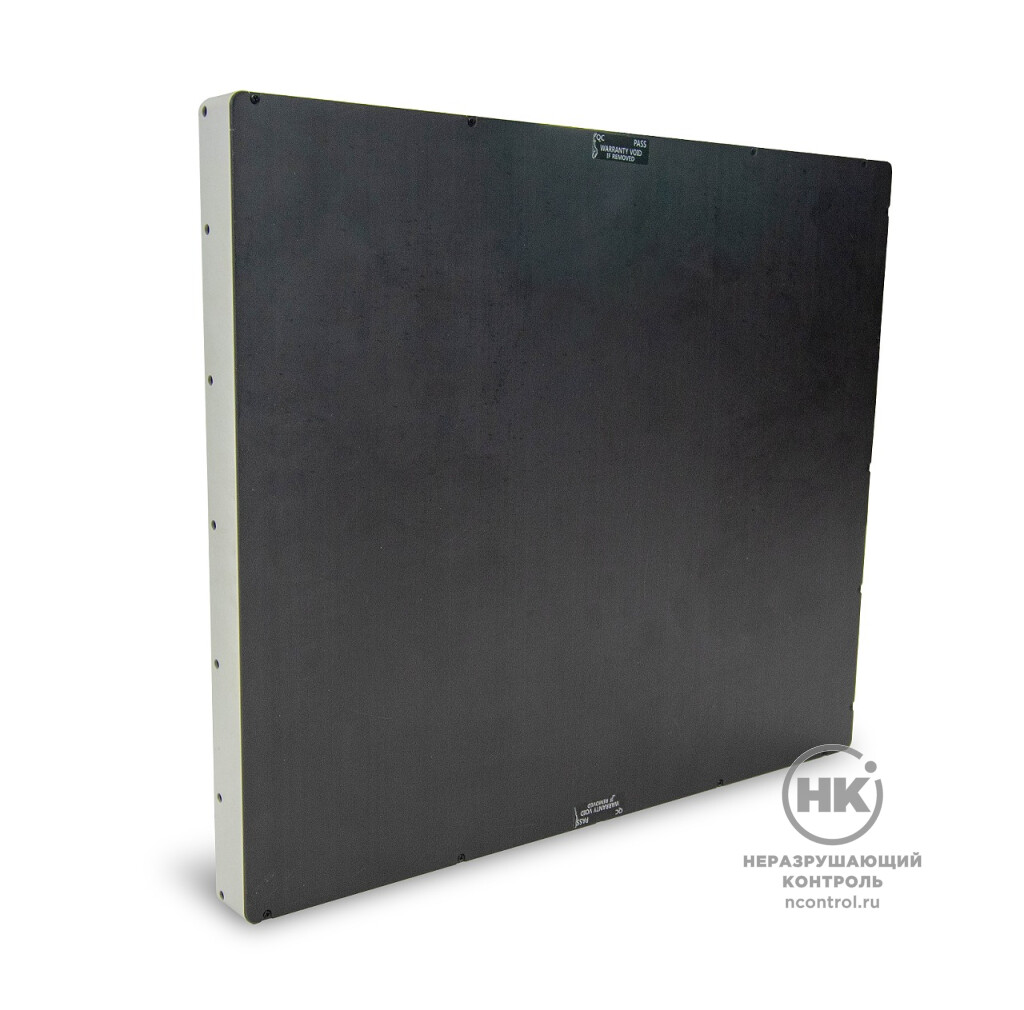

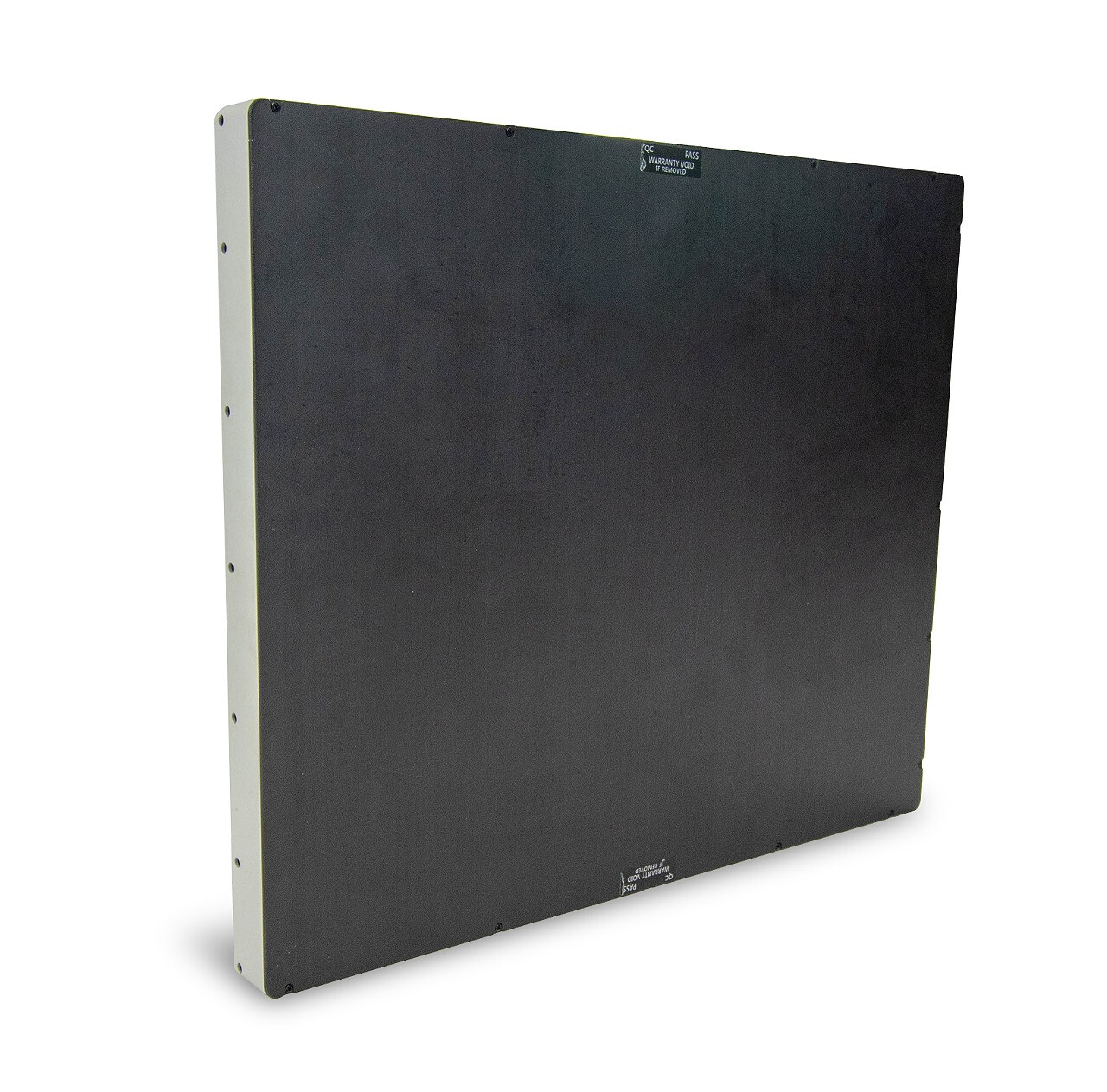

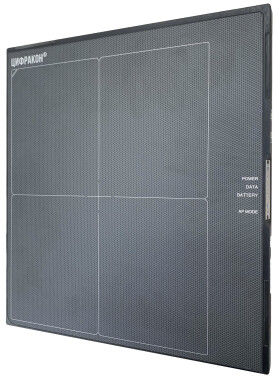

Комплекс цифровой радиографии "Цифракон 2532Д"

Комплекс цифровой радиографии "Цифракон 2532Д" [фото №3]

Купить

Задать вопрос о товаре

В избранное

Сравнить

Стационарный динамический комплекс цифровой радиографии "Цифракон 2532Д" используется для контроля сварных соединений, основного проката металла и литья.

Диапазон измерений высоты объемных дефектов, мм от 0,5 до 4,0. Пределы допускаемой абсолютной погрешности измерений высоты объемных дефектов, мм ±(0,2·H***) * L – измеренный размер дефекта, мм. *** H – измеренная высота объемных дефектов, мм.

124 мкм
Размер пикселя

Документы в PDF

Скачать карточку в формате PDF

Преимущества

Контроль объекта в реальном времени без пересвечивания;
Размер пикселя 124 мкм;
Высокая частота кадров: 22-44 кадра в секунду;
Быстрая передача данных 2 ГБ/с;
Устойчивость к высоким энергиям, вплоть до 450 кэВ;
Система защиты от потери данных;
Измерение высоты дефекта.

Принцип работы

Плоскопанельный динамический детектор преобразует рентгеновское излучение в цифровое радиографическое изображение в реальном времени.

Программное обеспечение ДИСОФТ

Программное обеспечение DiSoft – Возможность обработки, улучшения и архивирования изображений. Возможность ведения сравнительного анализа цифровых рентгеновских снимков. Формат хранения информации DICONDE с поддержкой форматов BMP, JPEG и TIFF для обмена данными с другими приложениями.

Метрологические характеристики

Диапазон измерений линейных размеров, мм - от 0,24 до 394,00.
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм в диапазоне от 0,25 до 60,00 включ. - +/- 0,12.
Пределы допускаемой относительной погрешности измерений линейных размеров, % в диапазоне св. 60,00 до 394,00 включ. - +/- 0,2.

Базовая комплектация

Плоскопанельный детектор TFT GdOx;
ПК с высококонтрастным монитором с предустановленным ПО Дисофт;
Сменный комплект аккумуляторов с зарядным устройством;
Кабель питания ППД от сети 220 В.;
Блок управления и передачи данных (проводной/беспроводной);
Дуплексный эталон.

Расширенная комплектация

Промышленный всепогодный планшет с предустановленным ПО Дисофт, чехол, ремень и стилус в комплекте

Принадлежности

Противоударный чехол детектора с закреплёнными на нём стропами для крепления на трубу;
Нагреватель с кабелем питания 220В;
Магнитные держатели для вертикального крепления детектора;
Транспортировочный чемодан (полипропилен/алюминий с мягкой укладкой).

Технические характеристики

Матрица	аморфный кремний (a-Si) TFT
Сцинтиллятор	CsI / Gadox в зависимости от задач
Базовое пространственное разрешение по ISO 17636-2	130 мкм
Размер пикселя	124 мкм
Размер матрицы	2560 х 2048 пикселей
Размер активной зоны	253,95 мм х 317,44 мм
Разрядность	16 бит
Встроенная память	8 Гб
Диапазон воспринимаемых рабочих энергий	40-450 кВ
Время экспозиции	0.1-180 сек
Интерфейс передачи данных	двойной слот RJ-45 (двойная сетевая карта/ две сетевые карты с настроенным «мостом»)
Скорость пропускания данных	2 Гб/с
Частота кадров	До 22 кадров/сек при биннинге 1х1. До 44 кадров/сек при биннинге 2х2
Габариты	285,4х343х45 мм
Масса	9,2 кг
Условия эксплуатации	Температура от 10 до 35 градусов, при влажности от 30 до 85 % без конденсации
Питание	от сети 220 В (параметры адаптера – 12 В; 2.5 А)
