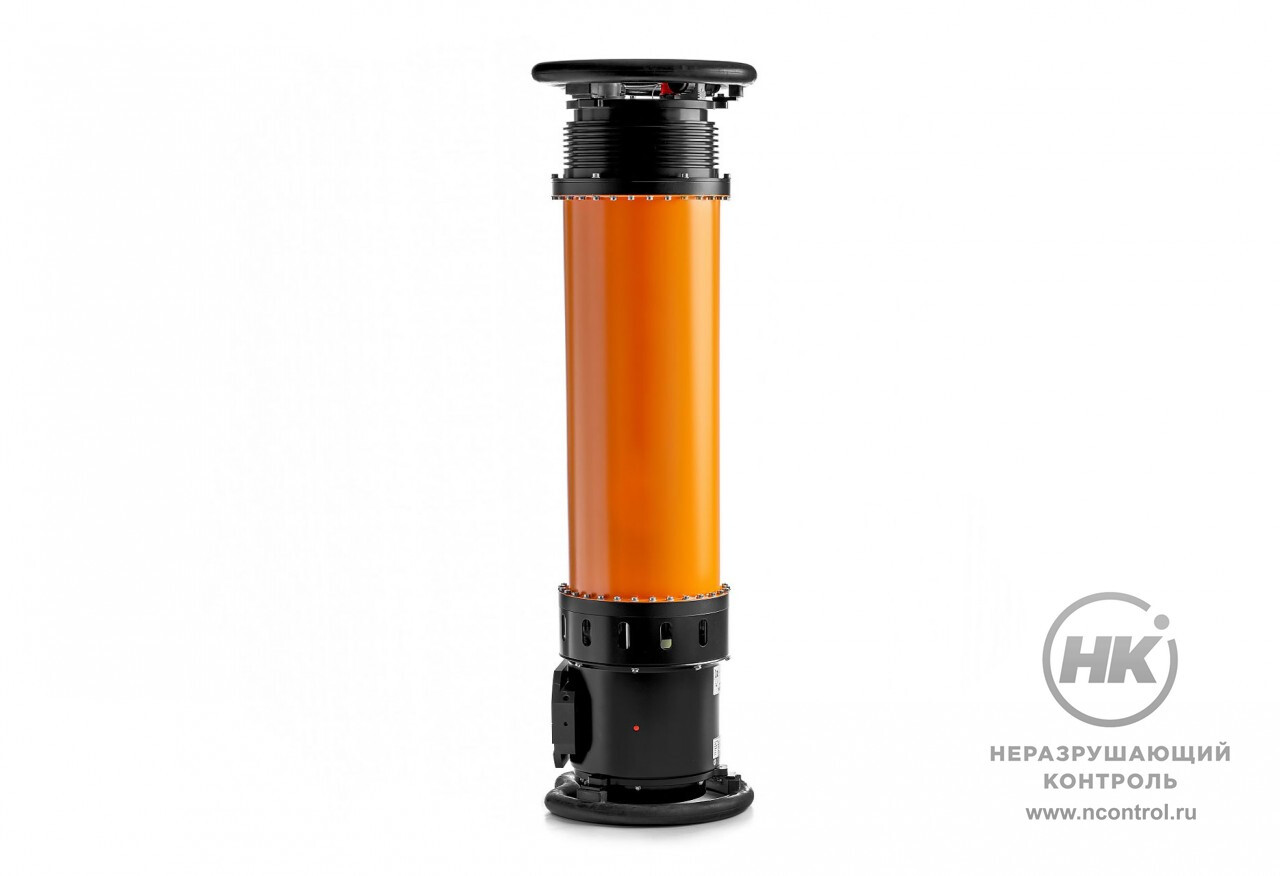

«Эра 65» — переносной рентгеновский аппарат постоянного тока

Рентгеновский аппарат «Эра 65» — моноблочный генератор излучения для просвечивания объектов в дефектоскопии. Разработан для выездного контроля, главным образом, для проверки сварных соединений на объектах в нефтегазовой отрасли. Может использоваться в цеху, если участок оборудован рентгеновской защитой. Имеет 100% рабочий цикл, поэтому, подходит для непрерывного контроля отливок и другой продукции на конвейерном производстве. Характеризуется «ровным» излучением на выходе, стабильностью параметров и безотказной работой в жёстких климатических условиях.

Параметры питания трубки регулируются: напряжение до 300 кВ, ток до 6 мА. Выход излучения аппарата находится сбоку и имеет направленную диаграмму излучения с эллиптическим телесным углом 60° × 40°. Для позиционирования «Эра 65» на участке контроля разработаны специальные приспособления. Аппарат просвечивает сталь толщиной 65 мм с условиями: расстояние 700 мм, пленка D7+Pb, оптическая плотность D=2.0, экспозиция t=10 мин. Вместо рентгеновской плёнки можно использовать цифровой детектор или запоминающие пластины со сканером.

Среди достоинств «Эра 65» можно выделить стабильную мощность излучения, малые размеры действительного фокального пятна, высокую мощность дозы и увеличенный срок службы по сравнению с аналогами. Корпус «Эра 65» влагостойкий, ударопрочный. Для изоляции и охлаждения высоковольтных элементов используется элегаз.

Генерирующий моноблок подключается к цифровому пульту управления с помощью кабеля. Интерфейс управления реализован с помощью клавиш и дисплея на фронтальной части корпуса. Контроль параметров питания трубки осуществляет микропроцессор. Питание оборудования осуществляется от переносного генератора или промышленной сети переменного тока 220 В.

Коммерческое предложение на р/а «Эра 65» и консультацию можно получить у технического специалиста. Звоните: +7 343 227-333-7. Можно отправить запрос через форму обратной связи — мы обязательно его получим и быстро ответим. Ремонт и сервисное обслуживание рентгеновских аппаратов Эра: +7 343 333-33-03.


300
  кВ

Максимальное анодное напряжение

Номограмма рентгеновского аппарата «Эра 65»

Особенности

  • всегда стабильный выход дозы;
  • направленный выход излучения;
  • отказоустойчивость, надёжность;
  • повышенная производительность;
  • прочная конструкция моноблока и пульта;
  • 100% рабочий цикл при температуре 30 °С;
  • высокая выходная мощность излучения;
  • газовая изоляция высоковольтных элементов;
  • подходит для стационарных и мобильных лабораторий;
  • возможность питания от переносного генератора;
  • широкий ассортимент позиционирующих приспособлений;
  • защита корпуса от попадания влаги внутрь;
  • может работать в экстремальных условиях;
  • среднечастотная технология с умножителем для питания трубки;
  • микропроцессорная платформа блока управления;
  • система защиты и контроля параметров трубки;
  • графическая визуализация интерфейса управления и удобное меню;
  • встроенный калькулятор времени экспозиции;
  • хранение пользовательских настроек в энергонезависимой памяти;
  • интерфейс для подключения световой сигнализации
  • система блокировок для защиты персонала от ионизирующего излучения;
  • долговечная металлокерамическая трубка;
  • автоматический режим тренировки трубки;
  • возможность питания от автономного генератора.

Базовая комплектация

  • блок излучения «Эра 65»;
  • цифровой пульт с русскоязычным меню для настройки и управления;
  • соединительный кабель для подключения излучателя к пульту управления, длина 20 м;
  • сетевой кабель, 230 В, длина 10 м;
  • комплект ЗИП, содержит запасные предохранители и лампы;
  • инструкция по эксплуатации «Эра 65» на русском языке;
  • упаковочная сумка.

Оригинальные принадлежности

  • несущий каркас для блока излучателя «Эра 65», с 4 несущими трубками и круговой шкалой 0-360°;
  • четырёхножный штатив для блока излучателя «Эра 65», с направляющими и креплениями — крепится к каркасу для блока излучателя;
  • транспортный футляр для блока излучателя «Эра 65» из алюминия;
  • транспортный футляр для пульта управления из алюминия;
  • устройство для центрирования аппаратов «Эра 65», откидывающееся, c импульсным мини-лазером, P=1мВт, класс лазера 2, 670 нм, вкл.2 батарейки 1,5 В ААА;
  • набор сменных свинцовых диафрагм с угловой шкалой для устройства центрирования и диафрагмирования;
  • сигнальная мигающая лампа жёлтая или красная, 230 В, с кабелем 20 м, с индикацией перегорания лампы. Служит для предупреждения персонала о начале экспозиции;
  • треножный штатив для сигнальной мигающей лампы;
  • свинцовая заглушка для выходного окна «Эра 65». Необходима для проверки аппарата в режиме холостого хода;
  • кабель для подключения внешней системы блокировки — дверных или оптикоэлектронных барьерных датчиков, длина 10м, разъем с одной стороны, провода с наконечниками с другой. Используется в системе защиты персонала при эксплуатации «Эра 65» в рентгенозащитной камере;
  • пристяжной ремень, ширина - 36 мм, длина - 4м, используется при контроле труб;
  • сервис-пакет для пульта управления «Эра 65» содержит: дополнительные предохранители, лампы, штекеры, запасной ключ.

Технические характеристики

Направление излучения направленное
Просвет по стали за 10 мин 65 мм
Диапазон высокого напряжения 5 – 300 кВ
Диапазон тока 0,5 – 6 мА
Ток при максимальном напряжении 3,0 мА / 300 кВ
Постоянный режим работы 900 Вт
Номинальное значение фокусного пятна 3,0 мм (EN12543)
1,5 (IEC 336)
Материал анода (W) Вольфрам
Угол наклона мишени 20°
Угол выхода пучка эллипс 40°×60°
Фильтр рентгеновского излучения 0,8 ± 0,1 мм, Ве
Стабильность тока и напряжения ±1%
Требования к электропитанию 160 – 253 В АС,
80 – 127 В АС,
50 – 60 Гц
Вес блока излучения 40 кг
