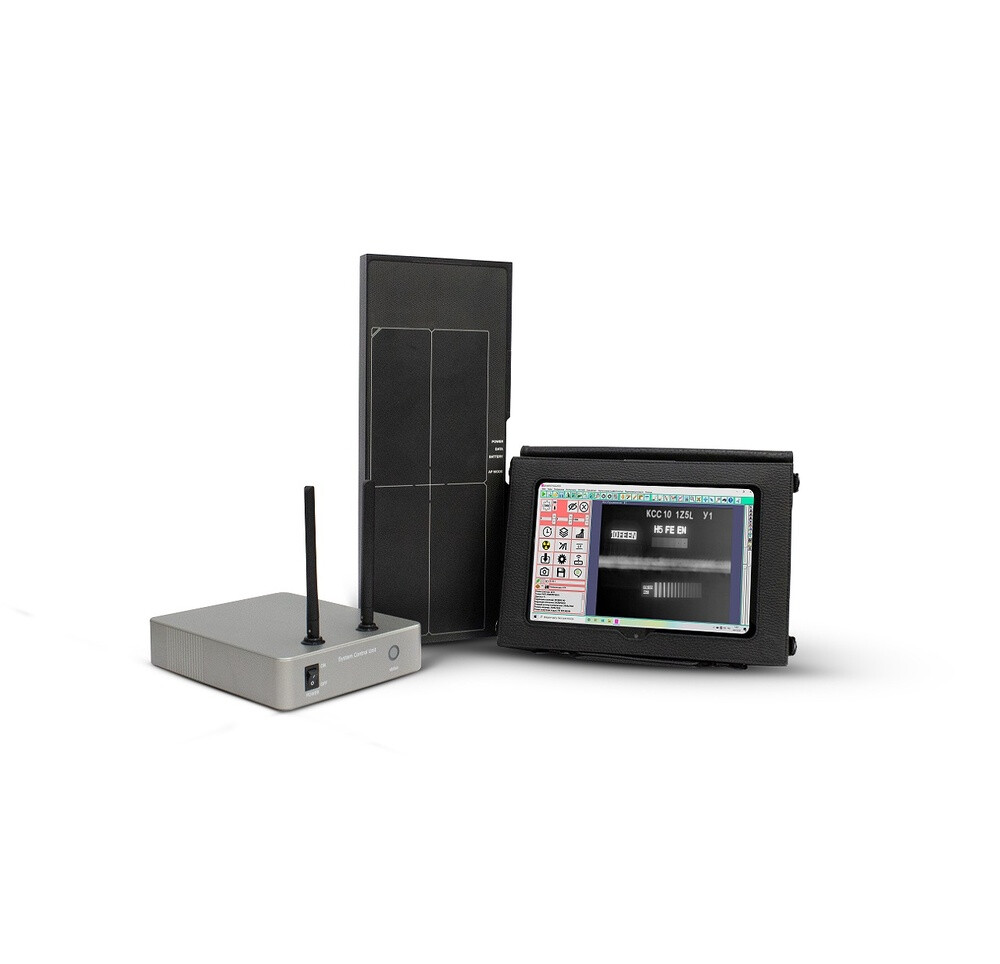

Комплекс цифровой радиографии «Цифракон 1230»

Купить

Задать вопрос о товаре

Комплекс цифровой радиографии «Цифракон 1230» предназначен для проверки качества структуры материалов. Позволяет проводить контроль сварных соединений основного металла, проката и литья. Просвечивание осуществляется на цифровой плоскопанельный детектор. Программная часть комплекса представлена инструментами для достоверной расшифровки снимков в реальном времени.

Цифракон 1230 имеет степень защиты IP67, это означает, что они полностью защищены от попадания внутрь устройства пыли, воды и грязи. Такая защищенность детектора является весомым преимуществом, которое доказывает его надежность и обеспечивает его использование даже в самых неблагоприятных погодных условиях.

IP67
Степень пыле и влагозащиты

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Радиографические изображения, получаемые с помощью детектора, в режиме реального времени передаются на планшет оператора-дефектоскописта при наличии беспроводной связи между детектором и планшетом. В случае отсутствия беспроводной связи изображения сохраняются в памяти детектора и могут быть переданы на планшет оператора при установлении беспроводной связи.

Преимущества

Повышенная производительность и удобство контроля технологических трубопроводов и труднодоступных объектов
Отсутствие затрат на покупку, утилизацию плёнки и химии, содержание проявочной техники, лаборатории и архива
Получение изображения в реальном времени и исключение пересветов
Создание единой базы контроля сварных соединений
Принятие решений экспертами удаленно
Снижение радиационной нагрузки на персонал
Контролепригодны разнотолщинные объекты и объекты сложной формы
Получение изображения в реальном времени и исключение пересветов
Сбережение ресурса рентгеновского аппарата

Особенности

Цифровая наборка

Возможность нанесения электронной свинцовой наборки, защищенная от подделки, для повышения производительности и удобства эксплуатации оборудования

Хранение и передача результатов контроля

беспроводная передача результатов контроля на управляющее устройство оператора (планшет, ноутбук, ПК)
исключение потери информации в процессе передачи
непрерывность процесса контроля при разрыве в сети WiFi
устойчивая работа сети WiFi на расстоянии до 100 метров
резервное сохранение результатов контроля в блоке ППД
энергонезависимая память в блоке ППД

Программное обеспечение ДИСОФТ

русскоязычный интерфейс
управление процессом сканирования с записью результатов контроля, обработкой и архивированием результатов контроля
формат DICONDE
сохранение уникальных географических координат места проведения контроля (в файл записи результатов контроля)
защита от возможности удаления или замены данных в файле записи результатов контроля, включая географические метки

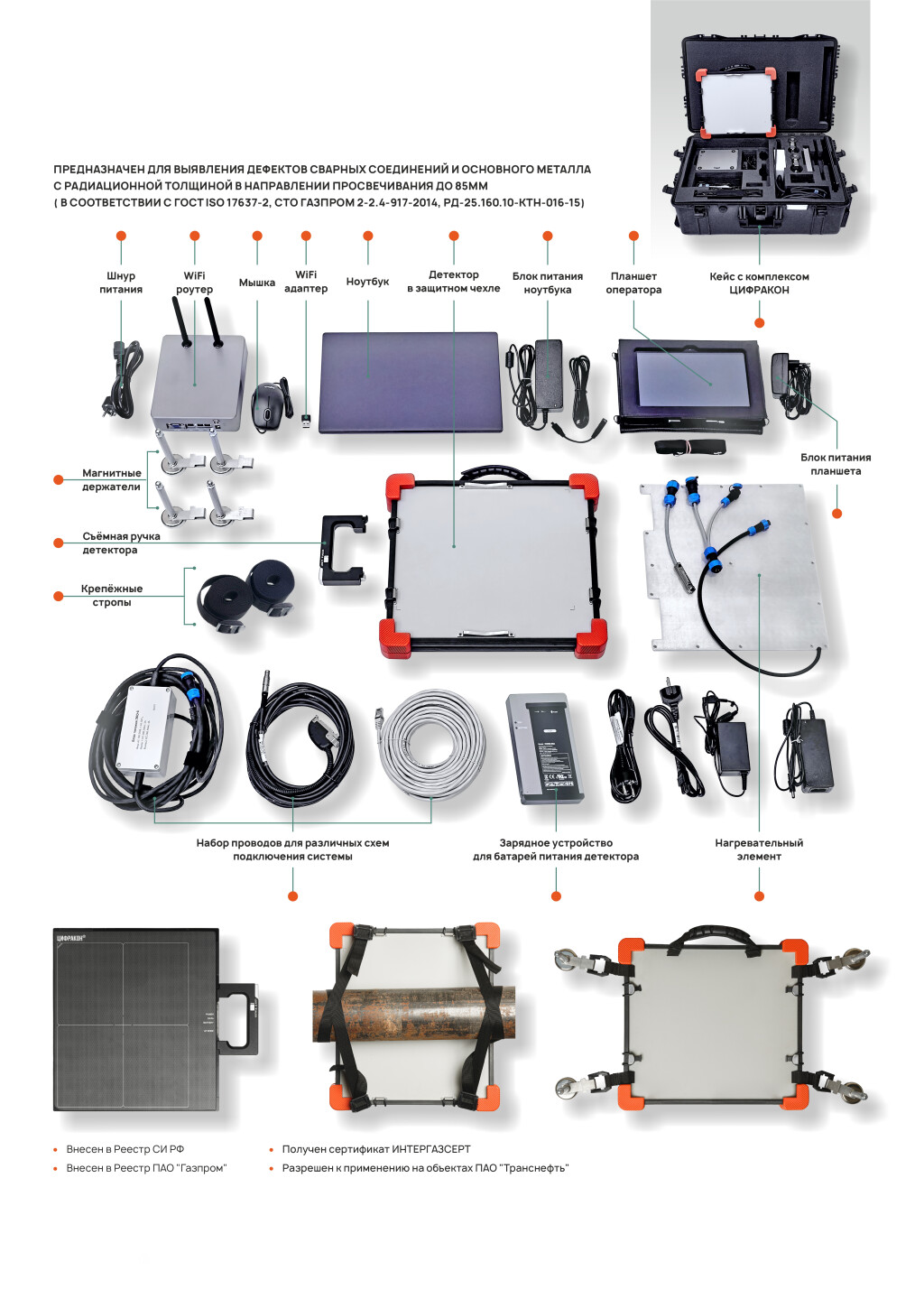

Комплектация

Плоскопанельный детектор;
Противоударный чехол детектора с закреплёнными на нем стропами для крепления на трубу;
Съемная ручка;
Зарядное устройство для батарей питания;
Батареи питания детектора - 4 шт.
Блок беспроводной связи;
Блок сетевого питания 220 В;
Нагреватель с кабелем питания 220 В;
Кабельная сборка питания нагревателя;
Кабель питания детектора с разъемом питания;
Кабель передачи данных и питания детектора длиной 7 м;
Кабель питания 220V;
AC/DC адаптер питания, 24V, 2.7A - 2 шт.;
Руководство по эксплуатации Комплекса;
Свидетельство о поверке;

Магнитные держатели для вертикального крепления детектора - 4 шт.;
Планшет с предустановленным ПО Дисофт;
Зарядное устройство для планшета (блок питания с кабелем питания);
Кожаный чехол-переноска и ремень для планшета;
Ноутбук с предустановленным ПО Дисофт;
Зарядное устройство для ноутбука (блок питания с кабелем питания);
Эталон чувствительности двухпроволочный Duplex IQI для проверки базового пространственного разрешения;
Паспорт Комплекса;
Методика поверки (КОПИЯ);
Транспортировочный кейс на колесах."

Соответствие стандартам

В реестре средств измерений РФ. Сертификат соответствия ИНТЕРГАЗСЕРТ.

Чувствительность контроля 1 класса по ГОСТ 7512-82, B, A по ГОСТ ISO 17636–2-2017.

Соответствует ГОСТ ISO 17636–2-2017, СТО Газпром 15-1.3-004-2023, СТО Газпром 2-2.4-917-2014, РД-25.160.10-КТН-0016-23, ГОСТ Р ИСО 10893-7-2016, НД 2-020101138.

Документация

Технические характеристики

Тип детектора	TFT
Тип сцинтиллятора	Gadox/CsI
Количество пикселей	1018 x 2556
«Мертвая» зона, мм	Не более 8.5
Размер активной части ППД	126,232×317,43 мм
Размер пикселя ППД	<124 мкм
Качество получаемого радиографического изображения, поддерживаемые НД	СТО ГАЗПРОМ 2-2.4-917-2014 (с изм.№1); РД-25.160.10. КТН-016-15; ГОСТ-ИСО 17636-2-2018 (классы А и В); ГОСТ 7512 (1 класс)
Страна производителя	Россия
Рабочая температура	от - 40°С до + 45°С; при t° ниже -10°С требуется установка нагревательного элемента; при t° выше +30°С ППД работает в режиме энергосбережения, выключаясь после проведения экспозиции
Гарантийные обязательства производителя	гарантийный период - 1 год с даты отгрузки; ресурс работы - 120 000 снимков; срок службы - 6 лет
Степень пыле и влагозащиты	IP67
Энергия излучения	до 450 кВ
Радиационная толщина Fe	до 90 мм
Время работы батареи питания	до 8 часов (в режиме съемки) до 9 часов (в режиме ожидания)
Способ передачи данных с ППД на ноутбук/планшет оператора	беспроводной (Wi-fi, дальность до 100 м) проводной, 1 гигабит в секунду
Габаритные размеры блока ППД	160×400×25 мм
Масса блока ППД, включая аккумуляторы	<2,8 кг
