Рентгеновские аппараты РПД-200 С/СН

РПД-200 С и РПД-200 СН — переносные рентгеновские аппараты направленного действия с постоянным напряжением на аноде рентгеновской трубки, которое регулируется в диапазоне от 70 до 200 кВ. Применяются для промышленной дефектоскопии в производственных и полевых условиях. Просвечиваемая толщина — до 42 мм по стали, при следующих условиях: Agfa D7+Pb, D=2, F=700 мм, 10 мин.

Рентгеновские аппараты РПД-200 С и РПД-200 СН могут использоваться для выявления внутренних дефектов сварных соединений труб и других конструкций, листовых и профильных заготовок, изделий ковки и литья из чёрных и цветных металлов. Устройства выпускаются в северном исполнении и могут эксплуатироваться в суровых условиях при температурах от -40 °С.

Моноблок аппаратов оснащается рентгеновской трубкой типа 1,2БПК21-200 с заземлённым анодом. Максимальное значение постоянного анодного напряжения составляет 200 кВ, а постоянного тока анода во время экспозиции — 5 мА. В диапазоне 180 – 200 кВ аппараты РПД-200 С обладают изоваттной характеристикой по анодной мощности с предельной величиной 900 Вт. Для версии РПД-200 СН значение максимальной анодной мощности увеличено до 1 000 Вт.

2×2  мм
Размер фокусного пятна

Номограмма направленного рентгеновского аппарата РПД-200 С

Модель РПД-200 С

  • Стандартное исполнение всех составляющих рентгеновского аппарата.
  • Разъём для подключения к блоку питания и управления зафиксирован на торцевой или цилиндрической части корпуса моноблока.
  • Электроника БПУ обеспечивает логику функционирования рентгенаппарата. Блок имеет минимум элементов: замок безопасности, кнопка включения, световой индикатор, грибок аварийной остановки.
  • Сигнальный узел встроен в верхнюю часть БПУ.
  • Установка параметров экспозиции и режимов работы происходит с пульта ДУ, имеющего
    4-строчный дисплей, индикаторы «РЕНТГЕН», «ОТКАЗ» и клавиатуру.

Модель РПД-200 СН

  • Обновлённая усовершенствованная конструкция элементов рентгенаппарата.
  • Разъём для БПУ вынесен на коротком гибком кабеле и укреплён стальным тросом, что позволяет направить его в любую сторону.
  • Блок питания и управления универсален для работы с моноблоками серии Н. Имеет полный функционал для установки всех параметров экспозиции и управления режимами работы аппарата.
  • Сигнальная лампа выносная с магнитом.
  • Дистанционный пульт служит только для оперативного управления запуском и прекращением экспозиции, за счёт чего он более портативный и лёгкий.

Отличия конструктивного исполнения рентгеновских аппаратов РПД серий С/СН, СП/СНППлакат-сравнение
РПД серий С/СН, СП/СНП

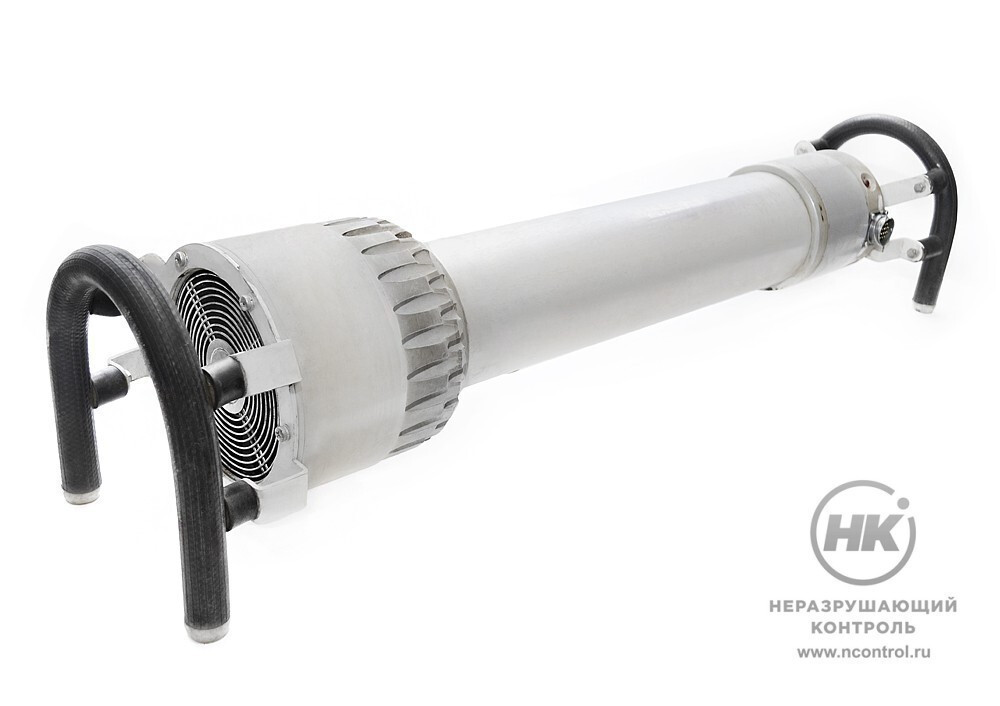

Значительных отличий во внутренней конструкции моноблоков излучателей нет, поэтому технические характеристики РПД-200 моделей С и СН практически не изменились. Блок герметичен, изолирован с помощью трансформаторного масла. Цилиндрическая форма корпуса имеет переменный диаметр. В более узкой части размещаются всё функциональные узлы излучателя, в самой широкой — воздушный радиатор с вентилятором.

Контроль температурного режима

Во время работы моноблоки РПД-200 С/СН рекомендуется устанавливать вертикально, радиатором вверх. Это обеспечивает лучшие условия охлаждения за счёт оптимизации конвективных потоков масла внутри блока излучателя. Такое положение позволяет достичь оптимального повторно-кратковременного режима по соотношению работа/пауза, поэтому возможно увеличение времени экспозиции.

Моноблоки аппаратов оснащены термодатчиками. Температурный порог нагрева трансформаторного масла составляет +70 °С, а для поверхности радиатора и анода рентгеновской трубки — не более +75 °С. Превышение допустимых значений температуры приводит к срабатыванию системы защиты от перегрева и немедленному отключению устройства. На максимальной мощности аппарат может работать непрерывно около 30 мин от холодного состояния до предельного нагрева.

Для надёжной работы аппаратов РПД-200 С и РПД-200 СН в холодных климатических условиях предусмотрена функция предварительного прогрева микропроцессорных плат блока питания и управления. Соответствующий индикатор на лицевой панели блока во время прогрева горит красным, а при достижении рабочего режима — зелёным. Кроме того, для уменьшения теплопотерь при работе на холоде рекомендуется надевать на БПУ специальный утепляющий чехол.

Утепляющий чехол с проёмами на липучках обеспечивает лёгкий доступ ко всем разъёмам и лицевой панели БПУ Утепляющий чехол с проёмами на липучках обеспечивает лёгкий доступ ко всем разъёмам и лицевой панели БПУ

Автоматическая тренировка трубки

Перед проведением тренировки нужно закрепить на корпусе моноблока излучателя свинцовую заглушку или перекрывающую хомут-диафрагму. Тренировку рентгеновской трубки аппаратов РПД-200 С/СН следует проводить после продолжительного перерыва в работе, либо в случае появления признаков пробоя трубки. Поскольку конструктивное исполнение и функционал БПУ и пульта ДУ отличаются у аппаратов РПД серий С и СН, предусмотрены разные автоматические режимы тренировки и коды для их включения.

Режимы РПД-200 С

  1. Полная тренировка. Цикл около 25 мин. Проводится при перерыве в работе аппарата более 5 суток.
  2. Средняя тренировка. Цикл около 20 мин. Проводится при перерыве от 2 до 5 суток.
  3. Короткая тренировка. Цикл около 15 мин. Проводится при перерыве от 12 часов до 2 суток.

Режимы РПД-200 СН

  1. Длинная тренировка. Выдержка на каждой ступени 1 мин. Проводится при перерыве более в работе аппарата более 7 суток.
  2. Короткая тренировка. Выдержка на каждой ступени 30 с. Проводится при перерыве от 24 часов до 7 суток.

Диапазон толщин по реестру СТО «Газпром»

Рентгеновские аппараты серии РПД включены в перечень средств неразрушающего контроля качества сварных соединений, который формируется департаментом предприятия «Газпром». Согласно заключению ООО «Газпром ВНИИГАЗ» № 31323949-238-2017, протокол № 31323949-238-055-2017 регламентирована радиационная толщина в направлении просвечивания с флюоресцентными экранами. Для РПД-200 С и РПД-200 СН это значение составляет до 48 мм по стали.

Особенности

  • модель РПД-200 С в стандартном исполнении, модель РПД-200 СН в обновлённом исполнении, с выносным разъёмом, новым БПУ, пультом ДУ и кабельной сигнальной лампой;
  • боковое расположение выхода ионизирующего излучения с телесным углом 40°×60°;
  • диапазон анодного напряжения 70 – 200 кВ;
  • световая и звуковая сигнализация работы в режиме излучения;
  • надёжная работа при температурах
    от -40 до +40 °С;
  • система предварительного прогрева БПУ и утепляющий чехол для работы при низких температурах;
  • несколько программ автоматической тренировки рентгеновской трубки и самодиагностики;
  • плавный выход в режим установленных параметров в течение 5-10 секунд;
  • температурные датчики предотвращают перегрев аппарата;
  • время непрерывной работы на полной мощности около 30 минут.

Комплектация

  • моноблок излучателя;
  • блок питания и управления;
  • пульт дистанционного управления с кабелем длиной 50 м;
  • сигнальная лампа с кабелем длиной 10 м (для РПД-200 СН);
  • кабель питания сетевой для БПУ, 2 м;
  • кабель соединительный БПУ-моноблок, 10 м;
  • ключ замка безопасности БПУ, 2 шт.;
  • эксплуатационная документация;
  • транспортировочные ящики.

Принадлежности

  • модификация БПУ со встроенным модулем управления от ПК по интерфейсу USB и компакт-диск с ПО (для РПД-200 СН);
  • сигнальная лампа с дополнительным кабелем для подключения блокировочного концевого выключателя длиной до 25 м (для РПД-200 СН);
  • система радиоуправления с модулем и пультом радиоканала и съёмными антеннами;
  • портативное зарядное устройство и 2 аккумулятора для пульта радиоканала;
  • запасные предохранители для БПУ (15 А, 10 А);
  • съёмная свинцовая заглушка.
Универсальный блок питания и управления аппаратов РПД серии Н с подключенными устройствами
Новый универсальный блок питания и управления аппаратов РПД серии Н с подключенными устройствами

Технические характеристики

Модель рентгеновского аппарата РПД-200 С РПД-200 СН
Диапазон установок анодного напряжения 70 – 200 кВ 50 – 200 кВ
Шаг установки анодного напряжения 1 кВ 1 кВ
Диапазон установок анодного тока 1 – 5 мА 0,5 – 5 мА
Шаг установки анодного тока 0,01 мА 0,01 мА
Диапазон установок времени экспозиции 1 – 998 с 1 – 998 с
Шаг установки времени экспозиции 1 с 1 с
Тип рентгеновской трубки 1,2БПК21-200 1,2БПК21-200
Диаграмма рабочего пучка рентгеновского излучения прямая, коническая, направленная перпендикулярно оси блока излучателя
Величина плоских углов диаграммы направленности рентгеновского излучения не менее 40°×60° не менее 40°×60°
Размер фокусного пятна 2×2 мм 2,0×2,2 мм
Максимальная анодная мощность 900 Вт 1 000 Вт
Рабочая температура анодного радиатора не более +75 °С  не более +75 °С
Толщина просвечивания по стали, при условиях Agfa D7+Pb, D=2, F=700 мм, 10 мин до 42 мм до 42 мм
Напряжение питания ∼220±10% В ∼220±10% В
Частота напряжения питания 50 Гц 50 Гц
Потребляемая мощность не более 1 300 Вт не более 1 400 Вт
Условия эксплуатации
– температура окружающего воздуха от -40 до +40 °С от -40 до +40 °С
– относительная влажность воздуха не более 80% при +25 °С не более 80% при +25 °С
– атмосферное давление 84 – 107 кПа 84 – 107 кПа
Габариты моноблока излучателя Ø 240×950 мм Ø 215×970 мм
Масса моноблока излучателя 21,9 кг 23,3 кг
Габариты блока питания и управления 470×405×215 мм 465×400×215 мм
Масса блока питания и управления 10 кг 13 кг
Габариты пульта дистанционного управления 180×110×45 мм 160×65×55 мм
Масса пульта дистанционного управления 4,1 кг с кабелем 2,2 кг с кабелем
Габариты сигнальной лампы Ø 85×75 мм
Масса сигнальной лампы 0,6 кг с кабелем
Длина соединительного кабеля БПУ-моноблок 10 м 10 м
Длина соединительного кабеля БПУ-пульт ДУ 50 м 50 м
Длина соединительного кабеля БПУ-лампа 10 м
