Рентгеновский аппарат РПД-200 П

Товар снят
с производства

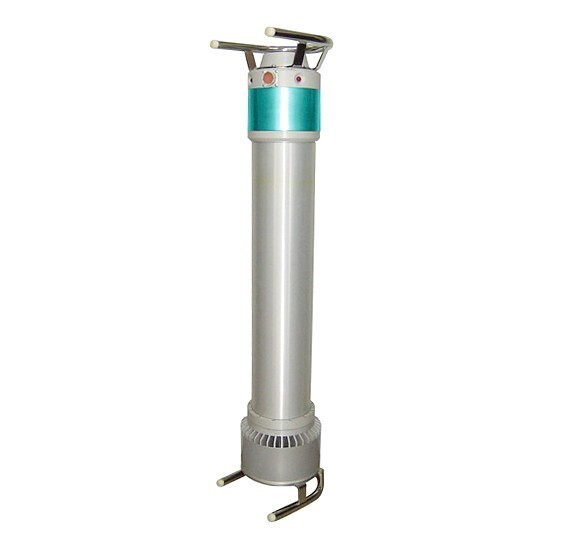

Рентгеновский аппарат РПД-200 П с панорамным выходом излучения осуществляет радиографический неразрушающий контроль качества сварных соединений трубопроводов, листовых и профильных металлических конструкций.
Снят с производства. Замена — РПД-200 СП.

Моноблок рентгеновского аппарата РПД-200 П работает в режиме с постоянным регулируемым анодным напряжением и током рентгеновской трубки. Высокая надежность обеспечивается наличием режима автоматической тренировки рентгеновской трубки.

30 мин
Максимальное время непрерывной работы

Документы в PDF

Скачать карточку в формате PDF

Сертификат Росстандарта

Режим работы

Режим работы рентгеновского аппарата РПД-200 П: повторно-кратковременный. Максимальное время непрерывной работы из холодного состояния до отключения аппарата по перегреву на максимальной мощности: порядка 30 минут, в зависимости от температуры окружающей среды.

Конструкция

Рентгеновский аппарат РПД-200 П представляет собой алюминиевые цилиндрические блоки, заполненные трансформаторным маслом, в котором находятся рентгеновская трубка и мощный высокочастотный источник высокого напряжения. Радиатор анода рентгеновской трубки охлаждается вентилятором.

Рентгеновский аппарат РПД-200 ПТ оснащён специальной тележкой для правильного расположения и перемещения внутри трубы, что определяет его основное и специальное предназначение — радиографию швов трубопроводов на трубосварочной базе, секциями по три трубы.

Блок пульта управления

Герметичный пластмассовый кейс, внутри которого находятся: лицевая панель управления с разъёмами для подключения кабелей, кнопки управления и цифровые индикаторы режимов работы аппарата. Работа с рентгеновским аппаратом РПД-200 П производится при открытой крышке кейса.

Комплектация

моноблок в футляре с амортизацией и ручками для переноски;
сигнальная лампа на магнитном держателе с кабелем длиной 10 м;
пульт дистанционного управления с кабелем длиной 50 м;
соединительный кабель длиной 10 м (для РПД-200ПТ 20 м);
блок питания и управления (БПУ) в кейсе.

Принадлежности

телескопический штатив для установки аппарата на неровных поверхностях;
каретка для установки аппарата на трубе и перемещения его снаружи;
тележка для перемещения внутри труб с диаметрами от 300 до 820 мм;
лазерный прицел.

Технические характеристики

Тип рентгеновской трубки	1БПК 12-200
Диапазон установки анодного напряжения, с шагом 1 кВ	70 – 200 кВ
Диапазон установки анодного тока, с шагом 0,01 мА	1,0 – 5,0 мА
Диапазон установки времени экспозиции, с шагом 1с	1 – 998 (16 мин)
Размер фокусного пятна	3,5×1,5 мм
Рабочая диаграмма излучения	панорама 40°×360°
Максимальная анодная мощность	1000 Вт
Питание	однофазная сеть переменного тока 220 В, 50 Гц
Потребляемая мощность	не более 1400 Вт
Диапазон рабочих температур	от -10 до +40 °С
Диапазон температур хранения и транспортировки	от -40 до +70 °С
Длина моноблока (без рукояток)	803 мм
Длина моноблока (с рукоятками)	890 мм
Диаметр моноблока (без рукояток)	180 мм
Габаритные размеры моноблока (с рукоятками)	208×196 мм
Размеры блока питания и управления	415×345×180 мм
Масса моноблока (для РПД-200 ПТ без тележки)	19 кг
Масса блока питания и управления	7 кг
Масса комплекта кабелей (стандартная комплектация)	5 кг
