Рентгеновские аппараты РПД-250 СП/СНП

РПД-250 СП и РПД-250 СНП — переносные рентгеновские аппараты постоянного потенциала с панорамным выходом излучения. Предназначены для выполнения рентгеновского контроля как в производственных, так и в сложных полевых условиях. Надёжно работают при низких температурах. Диапазон анодного напряжения составляет 100 – 250 кВ. Просвечиваемая толщина — до 45 мм по стали в стандартных условиях: Agfa D7+Pb, D=2, F=700 мм, 10 мин.

Рентгеновские аппараты РПД-250 СП и РПД-250 СНП используются для неразрушающего контроля различных промышленных изделий: трубопроводов и других конструкций цилиндрической формы, литых и кованых деталей из цветных и чёрных металлов. Для выполнения панорамного просвечивания сварных соединений аппарат помещают внутрь трубы с помощью специальных штативов-тележек. Для ограничения панорамной диаграммы излучения можно использовать совместимые муфты-коллиматоры

1 000  Вт
Максимальная анодная мощность

Номограмма панорамного рентгеновского аппарата РПД-250 СП

Устройство излучателя

Блок излучателя выполнен в герметичном неразъёмном корпусе. В качестве изолирующей среды используется трансформаторное масло. В широкой части расположен радиатор, а в более узкой размещены все функциональные узлы: рентгентрубка, схема умножения напряжения для питания трубки, трансформаторы, изоляция и температурные датчики.

Моноблок РПД-250 СП/СНП оснащается рентгеновской трубкой типа 1,5БПК14-300 с заземлённым анодом. Направление выхода рентгеновского излучения перпендикулярно оси моноблока излучателя. Форма пучка прямая, круговая, с углом 40°×360°. Максимальное значение постоянного напряжения на аноде составляет 250 кВ, а постоянного тока анода во время экспозиции — 5 мА. В диапазоне от 200 до 250 кВ аппараты обладают изоваттной характеристикой по анодной мощности с предельной величиной 1 000 Вт. Перейти к полным техническим характеристикам.

Отличия конструктивного исполнения рентгеновских аппаратов РПД серий С/СН, СП/СНП

Контроль перегрева

В широкой части моноблока РПД-250 СП/СНП расположен воздушный радиатор, охлаждаемый осевым вентилятором. Радиатор жёстко прикреплён к заземлённому аноду рентгеновской трубки для меньшего теплового сопротивления. Термодатчики с порогом +70 °С непрерывно контролируют температуру поверхности радиатора, анода трубки и трансформаторного масла. Повышение температуры анода до +75 °С считается недопустимым, и система защиты даёт сигнал к отключению устройства.

Если во время работы моноблок будет находиться в вертикальном положении, то рекомендуется устанавливать его радиатором вверх. Это обеспечивает лучшие условия охлаждения за счёт оптимизации конвективных потоков масла внутри блока излучателя. Такое положение позволяет достичь оптимального повторно-кратковременного режима по соотношению работа/пауза, поэтому возможно увеличение времени экспозиции.

Автоматическая тренировка трубки

Перед проведением тренировки нужно закрепить на корпусе моноблока излучателя свинцовую заглушку. Тренировку рентгеновской трубки аппаратов РПД-250 СП и РПД-250 СНП следует проводить в следующих случаях: после значительного перерыва в работе аппарата, от 12 часов до 5 суток; при появлении признаков пробоя трубки или выводе соответствующего сообщения на дисплее БПУ или пульта ДУ.

Блок питания и управления предусматривает 2 автоматических режима.

  1. Средняя тренировка длительностью около 25 мин.
    Используется при перерыве в работе аппарата более 2 суток.
  2. Короткая тренировка длительностью около 15 мин.
    Используется при перерыве в работе аппарата от 12 часов до 2 суток.

Продолжительность цикла тренировки может быть увеличена при возникновении аварийных ситуаций в процессе или появлении сообщения «ПРОБОЙ». Возможно прекращение тренировки с помощью кнопки «СТОП» на таком значении анодного напряжения, которое не будет превышено при работе аппарата.

Окно выхода излучения рентгеновского аппарата РПД-250 СП/СНП
Окно выхода излучения во время тренировки трубки следует закрывать свинцовой хомут-диафрагмой

Диапазон толщин по реестру СТО «Газпром»

Рентгеновские аппараты серии РПД включены в перечень средств неразрушающего контроля качества сварных соединений, который формируется департаментом предприятия «Газпром». Согласно заключению ООО «Газпром ВНИИГАЗ» № 31323949-238-2017, протокол № 31323949-238-055-2017 регламентирована радиационная толщина в направлении просвечивания с флюоресцентными экранами. Для РПД-250 СП и РПД-250 СНП это значение составляет до 50 мм по стали.

Особенности

  • модель РПД-250 СП в стандартном исполнении, модель РПД-250 СНП в обновлённом исполнении, с выносным разъёмом, новым БПУ, пультом ДУ и кабельной сигнальной лампой;
  • программы автоматической тренировки рентгеновской трубки и самодиагностики;
  • световая и звуковая сигнализация работы в режиме излучения;
  • надёжная работа при температурах
    от -40 до +40 °С;
  • панорамное расположение выхода ионизирующего излучения с телесным углом 40°×360°;
  • диапазон анодного напряжения 100 – 250 кВ;
  • плавный выход в режим установленных параметров в течение нескольких секунд;
  • температурные датчики с порогом +70 °С предотвращают перегрев аппарата;
  • система предварительного прогрева БПУ.

Комплектация

  • моноблок излучателя;
  • блок питания и управления;
  • пульт дистанционного управления с кабелем длиной 50 м;
  • сигнальная лампа с кабелем длиной 10 м (для РПД-250 СНП);
  • кабель питания сетевой для БПУ, 2 м;
  • кабель соединительный БПУ-моноблок, 20 м;
  • ключ замка безопасности БПУ, 2 шт.;
  • утепляющий чехол для БПУ;
  • эксплуатационная документация;
  • транспортировочные ящики.

Принадлежности

  • модификация БПУ со встроенным модулем управления от ПК и диск с ПО (для РПД-250 СНП);
  • сигнальная лампа с кабелем длиной до 25 м для подключения блокировочного концевого выключателя (для РПД-250 СНП);
  • система радиоуправления с модулем и пультом радиоканала и съёмными антеннами;
  • портативное зарядное устройство и два аккумулятора для пульта радиоканала;
  • свинцовые хомут-диафрагмы, перекрывающие или коллимирующие;
  • тележка для перемещения внутри трубы;
  • позиционирующие устройства.

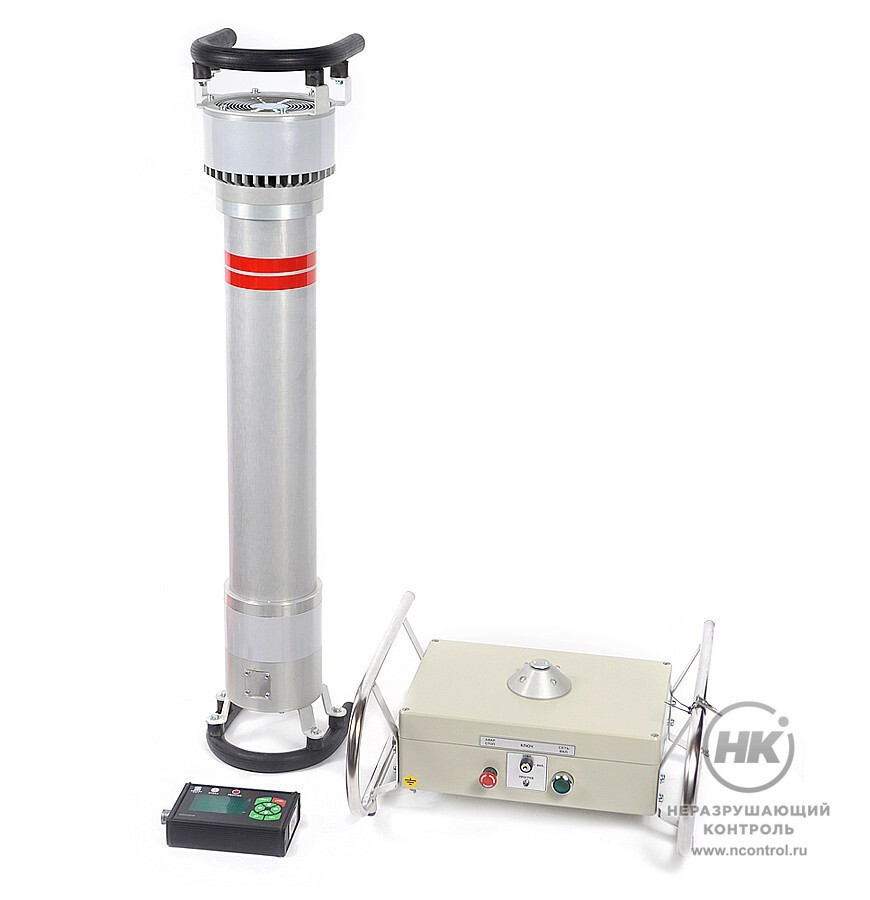

Состав рентгеновского аппарата РПД-250 СП в стандартном исполнении
Состав рентгеновского аппарата РПД-250 СП в стандартном исполнении

Технические характеристики

Модель рентгеновского аппарата РПД-250 СП РПД-250 СНП
Диапазон установок анодного напряжения 100 – 250 кВ 80 – 250 кВ
Шаг установки анодного напряжения 1 кВ 1 кВ
Диапазон установок анодного тока 1 – 5 мА 0,5 – 5 мА
Шаг установки анодного тока 0,01 мА 0,01 мА
Диапазон установок времени экспозиции 1 – 998 с 1 – 998 с
Шаг установки времени экспозиции 1 с 1 с
Тип рентгеновской трубки 1,5БПК11-300 1,5БПК11-300
Диаграмма рентгеновского излучения прямая, круговая (панорамная), направленная перпендикулярно оси блока излучателя
Величина углов диаграммы излучения не менее 40°×360° не менее 40°×360°
Размер фокусного пятна Ø 5 мм Ø 5 мм
Максимальная анодная мощность 1 000 Вт 1 000 Вт
Рабочая температура анодного радиатора не более +75 °С  не более +75 °С
Толщина просвечивания по стали, при условиях Agfa D7+Pb, D=2, F=700 мм, 10 мин до 45 мм до 45 мм
Напряжение питания ∼220±10% В ∼220±10% В
Частота напряжения питания 50 Гц 50 Гц
Потребляемая мощность не более 1 400 Вт не более 1 400 Вт
Условия эксплуатации
– температура окружающего воздуха от -40 до +40 °С от -40 до +40 °С
– относительная влажность воздуха не более 80% при +25 °С не более 80% при +25 °С
– атмосферное давление 84 – 107 кПа 84 – 107 кПа
Габариты моноблока излучателя Ø 255×1 045 мм Ø 215×1 050 мм
Масса моноблока излучателя 22,6 кг 24,3 кг
Габариты блока питания и управления 465×405×220 мм 465×400×215 мм
Масса блока питания и управления 9,5 кг 13 кг
Габариты пульта дистанционного управления 165×110×45 мм 160×65×55 мм
Масса пульта дистанционного управления 4,1 кг с кабелем 2,2 кг с кабелем
Габариты сигнальной лампы Ø 85×75 мм
Масса сигнальной лампы 0,6 кг с кабелем
Длина соединительного кабеля БПУ-моноблок 20 м 20 м
Длина соединительного кабеля БПУ-пульт ДУ 50 м 50 м
Длина соединительного кабеля БПУ-лампа 10 м
