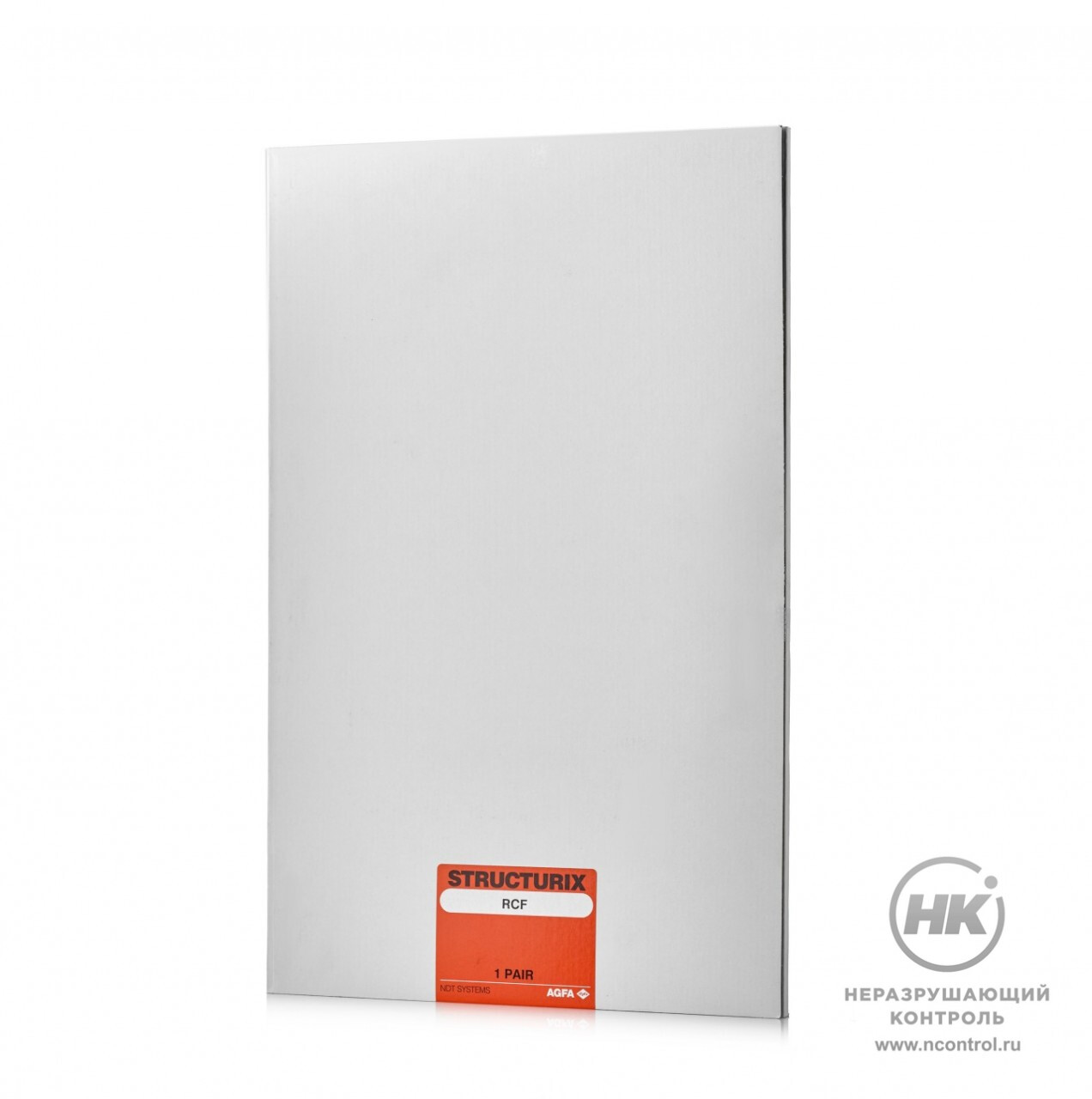

Усиливающие экраны Agfa RCF

Металлофлуоресцентные усиливающие экраны Aqfa RCF предназначены для сокращения продолжительности экспозиции при радиографическом контроле сварных соединений. Подходят для контроля изогнутых деталей, толстостенных конструкций и трубопроводов, в том числе морских.

Устройство и принцип работы

Для увеличения чувствительности плёнки и сокращения времени экспозиции при рентгеновском контроле применяют усиливающие экраны: свинцовые, флуоресцентные и металлофлуоресцентные. Выбор экрана и плёнки зависит от напряжения на аноде рентгенаппарата, алгоритм подбора -– в нашей статье.

20      40  раз
Коэффициент сокращения экспозиции относительно
плёнки Agfa D7

Флюорометаллический усиливающий экран RCF представляет собой сочетание слоя фольги и слоя люминофора на полиэстровой основе. Благодаря свинцовому слою фильтруется низкоэнергетическое излучение, и качество изображения падает не так сильно, как у флюоресцентных экранов. Слой люминофора изготовлен с использованием вольфрамата кальция, высокоэффективного мелкозернистого рентгенолюминофора.

Экран покрыт защитным слоем ЕВС, устойчивого покрытия, сохраняющего экран от механических повреждений и низких температур. Расшифровывается как Elektron-Beam Cured, термоотверждение электронным пучком. Это способ отверждения покрытия, который применяется без повышения температуры.

Расширенные возможности контроля

Флюорометаллические экраны размещаются с двух сторон плёнки. Для защиты плёнки от рассеянного излучения за нижний слой флюорометаллического экрана можно положить ещё и свинцовый экран.

В кейсе Повышение производительности контроля больших толщин с применением плёночной системы Structurix F8 + RCF и компьютерной радиографии при контроле стального цилиндрического корпуса Ø 1400 мм с просвечиваемой толщиной 57 мм мы использовали плёночную систему AGFA Structurix F8 с усиливающими металлофлуоресцентными экранами AGFA Structurix RCF.

Экраны RCF доступны для заказа в размерах 10 х 24 см, 10 х 48 см и 30 х40 см. Для получения необходимых форматов экраны можно резать.

Плёнка и экраны помещены в плоские и гибкие кассеты из светонепроницаемого пластика Плёнка и экраны помещены в плоские и гибкие кассеты из светонепроницаемого пластика

Сочетаемость продукции Aqfa

Aqfa выпускает для работы с усиливающим экраном RCF высокочувствительную плёнку STRUCTURIX F8. Чтобы избежать ошибок, пользуйтесь нашей памяткой из статьи.

Сертификат соответствия продукции Aqfa международным стандартам ISO 9001:2008.

Особенности

  • защитное покрытие, устойчивое к механическим повреждениям;
  • высокоэффективный люминофор;
  • при облучении испускает голубое свечение;
  • основа из полиэстера;
  • упругие и гибкие экраны;
  • подходят для работы при отрицательных температурах;
  • подходят для подводного контроля.

Технические характеристики

   Мощность / источник
   излучения
Тип экрана Тип пленки Agfa
F8 F6 D7
   100 kB NDT 1200 0.010 0.049
RCF 0.030 0.174
Без экрана     1.000
   300 kB NDT 1200 + Pb 0.008 0.042
RCF 0.022 0.132
Pb     1.000
   Иридий 192 NDT 1200 + Pb 0.007 0.063
RCF 0.035 0.389
Pb     1.000
   Кобальт 192 NDT 1200 + Pb 0.006 0.096
RCF 0.040 0.562
Pb     1.000
