Стационарные рентгеновские аппараты «Бастион 160, 225, 320, 450»

Купить

Задать вопрос о товаре

В избранное

Сравнить

Рентгеновские аппараты серии «Бастион» предназначены для проведения радиоскопического и радиографического контроля в стационарных условиях. Аппараты серии выпускаются с максимальным анодным напряжением на 160, 225, 320 и 450 кВ.

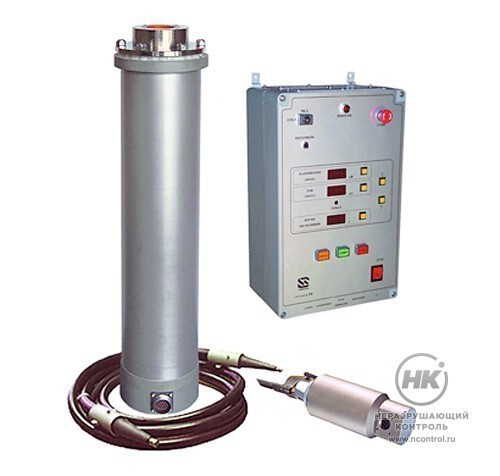

Высоковольтный генератор выполнен в форме металлического герметичного цилиндра. В роли изоляции выступает залитое внутрь трансформаторное масло.
В торце цилиндрического корпуса расположено гнездо разъема для подсоединения высоковольтного кабеля. С обратной стороны располагается маслорасширитель. Рядом с ним находится разъем для кабеля, идущего к блоку питания.
Узлы силовой части и микропроцессорное управление, смонтированные на печатных платах, составляют блок питания и управления. Долговечность его использования гарантирована за счет пластикового корпуса.
Высоковольтный кабель оснащён разъемы R24 со стороны кожуха рентгеновской трубки и R30 – со стороны высоковольтного генератора. По желанию заказчика, длина высоковольтного кабеля может быть 5, 10, 15, 20 м или иной.

1 600 Вт
Максимальная мощность анода в серии

Документы в PDF

Скачать карточку в формате PDF

Сертификат Росстандарта

Особенности

управление прибором осуществляется через цифровой пульт управления, либо по стандартному интерфейсу от удаленного компьютера;

предусмотрена настенная установка базовой комплектации прибора;
автономная система жидкостного охлаждения.

Комплектация

высоковольтный генератор;
металлокерамическая рентгеновская трубка;
блок питания и управления;
выносной пульт управления, кабель 30 м;
пульт дистанционного управления, кабель 50 м;
сигнальная лампа «Рентген» с кабелем 15 м;

кабель генератор – БПУ 10м;
кабель сетевой 2 м;
кабель цепей блокировки 20м;
высоковольтный кабель 5 м;
автономная система охлаждения;
документация и ПО.

Технические характеристики

Модель	Бастион 160 / 320	Бастион 160 / 640	Бастион 160 / 1000	Бастион 160 / 1000 П
Макс. анодное напряжение, кВ	10±160	10±160	20±160	40±160
Макс. мощность анода, Вт	320	640	1 000	1 000
Диапазон установки анодного тока, мА	0,5 – 3,0	0,5 – 10,0	0,5 – 20,0	0,5 – 12,0
Угол излучения, градус	40 х 30	40 х 30	40 х 30	40 х 360
Фокус, мм: по стандарту EN336/ EN 12543	0,2 / 0,5	0,4 / 1,0	0,4 / 1,0	0,4 / 4
Габариты высоковольтного генератора, мм	132×570	132×590	135×650	135×650

Модель	Бастион 225 / 320	Бастион 225 / 640	Бастион 225 / 1000	Бастион 320 / 640/ 1600	Бастион 450 / 900
Макс. анодное напряжение, кВ	30±225	30±225	30±225	320	450
Макс. мощность анода, Вт	320	640	1 000	640/1 600	900
Диапазон установки анодного тока, мА	0,5 – 3,0	0,5 – 10,0	0,5 – 20,0	0,5 – 20,0	0,5 – 10,0
Угол излучения, градус	30	40	40	40	40
Фокус, мм: по стандарту EN336/ EN 12543	0,2 / 0,5	0,4 / 1,0	1,5 / 3,0	0,8 и 1,8 / 1,9 и 3,6	1,2 / 2,5
Габариты высоковольтного генератора, мм	168×750	168×750	168×750	2х132×570	2х168×750
