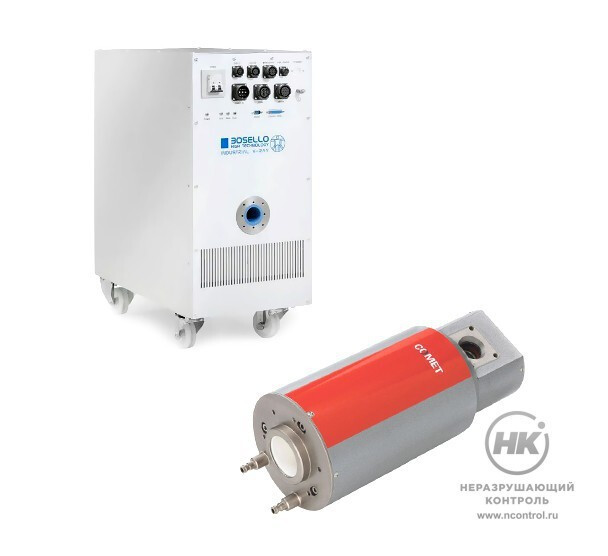

Стационарный рентгеновский аппарат Bosello 225

Купить
В избранноеВ избранное
СравнитьСравнить

Стационарный рентгеновский аппарат Bosello 225 относится к серии высоко стабилизированных рентгеновских аппаратов кабельного типа, отвечающих самым высоким требованиям для промышленной радиографии. Напряжение на катоде 225 кВ. Охлаждение анода — водяное.

Стационарный рентгеновский аппарат Bosello 350 оснащён металлокерамической рентгеновской трубкой и укомплектован катодным генератором. Высокая стабильность тока, напряжения и высокий выход рентгеновского излучения достигаются за счёт среднечастотного преобразователя. Под общим корпусом находятся: высоковольтный генератор, силовой модуль и высоковольтный блок.

Компактности генератора удалось добиться при помощи технологии, использующей набор блоков. Предварительно они были залиты твердым компаундом и помещены в масло. При такой конструкции в случае необходимости ремонта генератора не требуется дегазации масла, поэтому ремонт возможен на территории заказчика.

Система охлаждения

Система охлаждения — водяная с замкнутыми контурами. Нагнетаемый вентилятор, либо штатная система водоснабжения отвечают за охлаждение хладагента.


Пульт управления

Пульт управления работает в 6 режимах: прогрев, режим радиографии, режим радиоскопии, режим поддержания номинальной мощности, ручной режим и дистанционное управление через RS232.

225  кВ
Номинальное напряжение рентгеновской трубки

Документы в PDF

Особенности

  • встроенная система диагностики;
  • стабильность тока и напряжения — 0,1 %;
  • память пульта управления запоминает до 100 программ просвечивания;
  • длина высоковольтного кабеля может варьироваться от 5 до 15 метров;
  • кабель снабжён конусными разъемами R24,
    либо R28.

Комплектация

  • генератор высокого напряжения;
  • металлокерамическая трубка;
  • кабель высокого напряжения длиной 10 м;
  • водяная система охлаждения с замкнутым контуром;
  • панель управления.

Технические характеристики аппаратов

Тип рентгеновской трубки MXR-225/21 MXR-225/22 MXR-225 HP/11
Номинальное напряжение рентгеновской трубки 225 кВ 225 кВ 225 кВ
Мощность 640/1600 Вт 640/3000 Вт 800/1800 Вт
Размер фокуса в соответствии с EN 12543 1,0/3,0 мм 1,0/5,5 мм 0,4/1,0 мм
Максимальная сила тока в нити накала 4,1/4,2 А 4,1/4,2 А 4,1/4,1 А
Напряжение нити накала 4,2/5,5 В 3,0/5,5 В 2,9/7,3 В
Фильтрация 0,8 мм Be 0,8 мм Be 0,8 мм Be
Исследуемый материал Вольфрам Вольфрам Вольфрам
Зона излучения 40° 40° 40°×30°
Максимальная утечка радиации 10 мЗв/час 10 мЗв/час 5 мЗв/час
Способ охлаждения водяное водяное водяное
Макс. скорость потока в системе охлаждения 4 л/мин 4 л/мин 4 л/мин
Макс. tºC во входном отверстии 35 °С 35 °С 35 °С
Тип разъема R 24 R 24 R 24
Вес 11 кг 11 кг 11 кг



Технические характеристики рентгеновских трубок

Тип генератора XRG 226-1,8 H XRG 225-3,2
Напряжение питания 230 В ± 10% 230 В ± 10%
Частота питающей сети 50/60 Гц 50/60 Гц
Потребляемая мощность 2,4 кВт 2,4 кВт
Выходное напряжение 30 ÷ 225 кВ 30 ÷ 225 кВ
Выходной ток 0 ÷ 20 мА 0 ÷ 20 мА
Макс. мощность на малом фокусе 800 Вт 800 Вт
Макс. мощность на большом фокусе 1800 Вт 3200 Вт
Стабильность по выходному напряжению 0,1% 0,1%
Стабильность по выходному току 0,1% 0,1%
Диапазон рабочих температур +10 ÷ +35 °С +10 ÷ +35 °С
Температура окружающей среды 0 ÷ +40 °С 0 ÷ +40 °С
Относительная влажность окружающей среды до 90% до 90%
